LTC2337-18

量产

具 100dB SNR 的 18 位、500ksps、±10.24V 真正双极、全差分输入 ADC

产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 500ksps 吞吐速率
  • ±4LSB INL (最大值)
  • 保证 18 位，无漏失码
  • 全差分输入
  • 真正的双极输入范围：±6.25V、±10.24V、±12.5V
  • 在 fIN = 2kHz 时的 SNR 典型值为 100dB
  • 在 fIN = 2kHz 时的 THD 典型值为 –115dB
  • 保证运作至 125ºC
  • 单 5V 电源
  • 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
  • 支持单触发的内置基准缓冲器
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 功耗为 35mW (典型值)

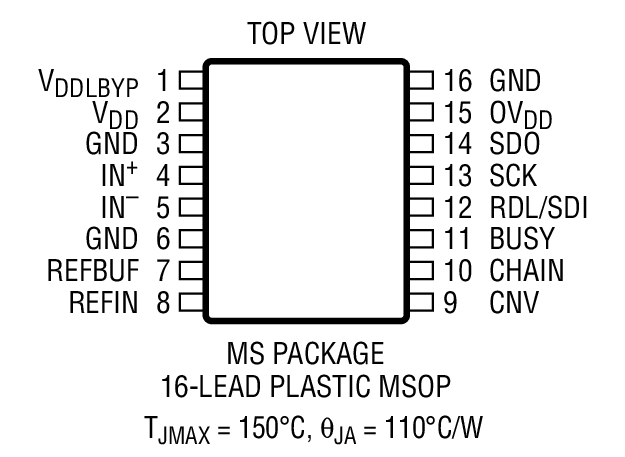

  • 16 引脚 MSOP 封装
LTC2337-18
具 100dB SNR 的 18 位、500ksps、±10.24V 真正双极、全差分输入 ADC

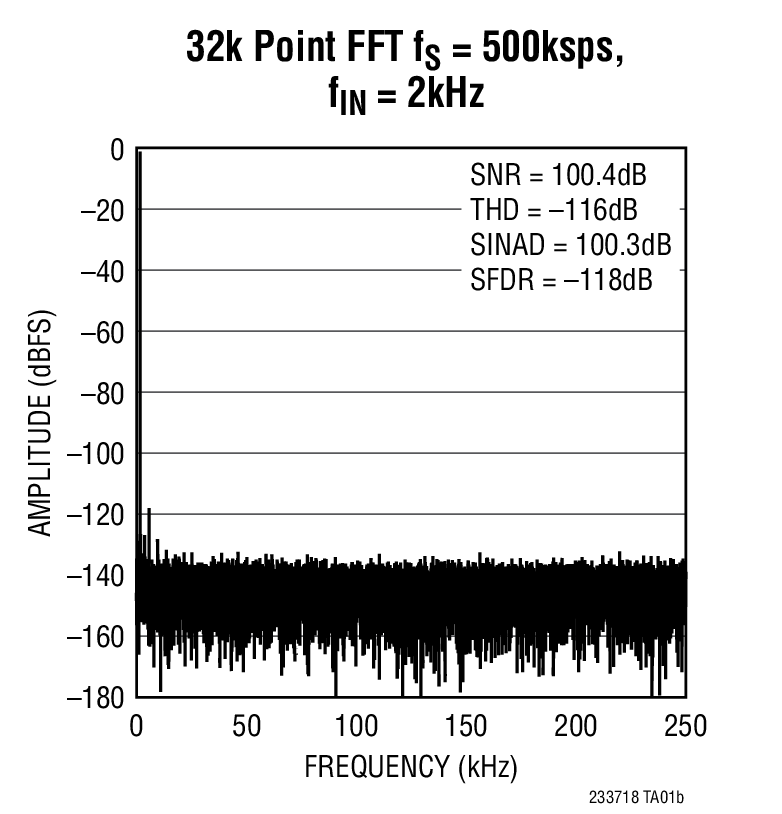

32k Point FFT fs=500ksps, fIN=2kHz
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 2

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 2
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
LTM2893
量产 100MHz 隔离型 ADC 串行接口
数模转换器 (DAC) 1
LTC2668
量产 具 10ppm/ºC 最大值基准的 16 通道、16 位 / 12 位、±10V VOUT SoftSpan DAC
运算放大器 1
LT1468
量产 90MHz、22V/μs、16 位准确度的运算放大器
