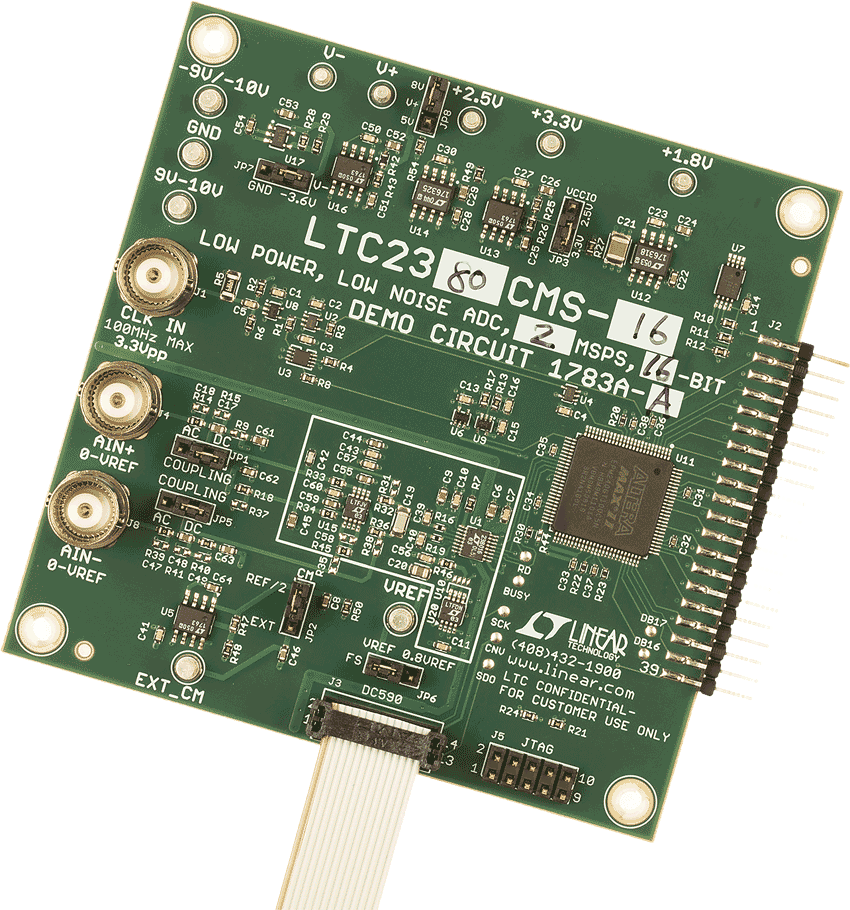

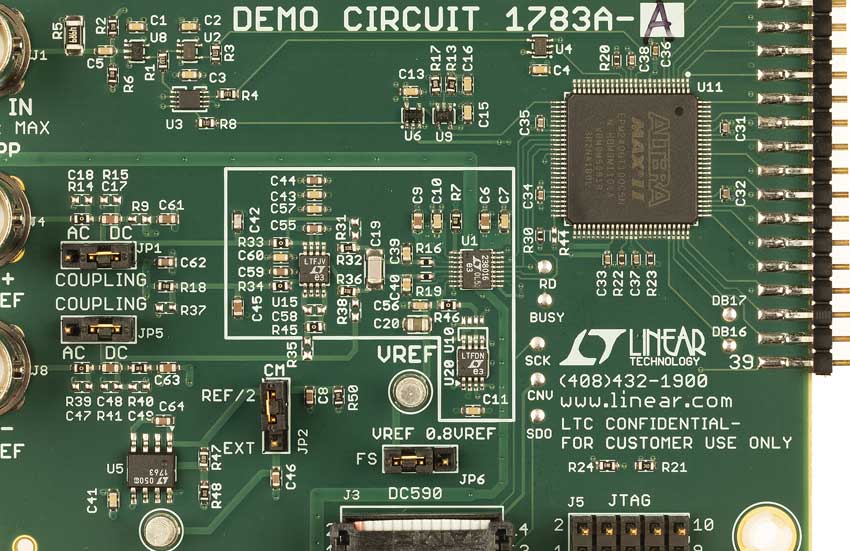

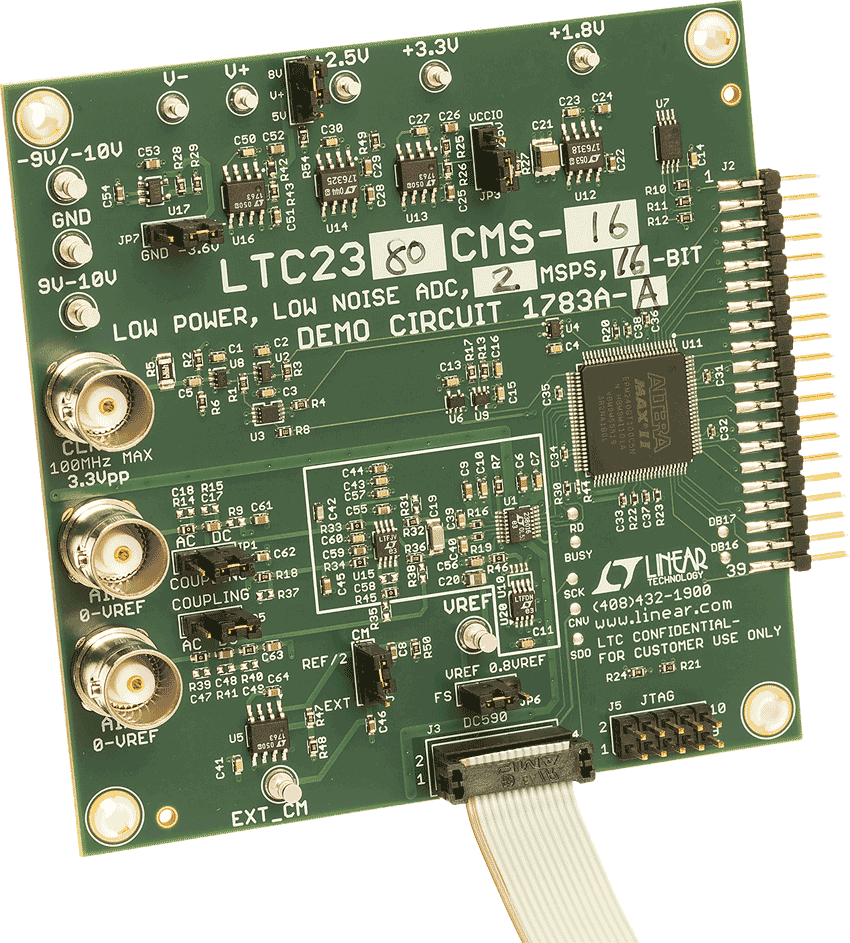

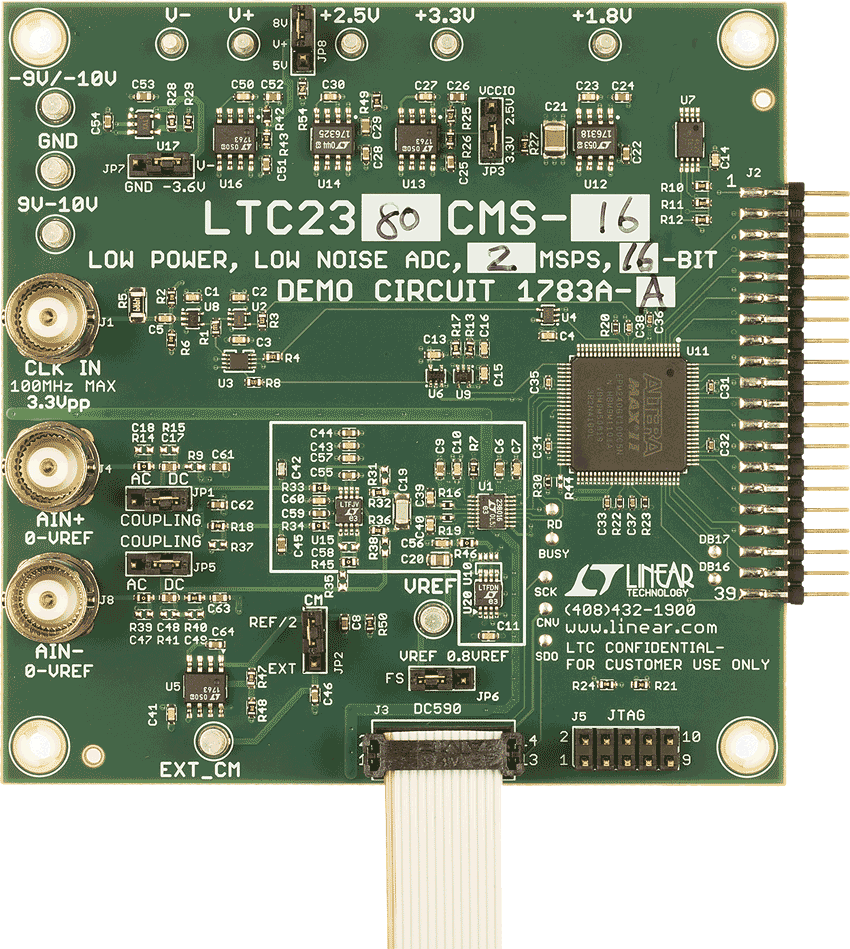

LTC2380-16
量产具 96.2dB SNR 的 16 位、2Msps、低功率 SAR ADC
- 产品模型
- 10
产品详情
- 2Msps 吞吐速率
- ±0.6LSB INL (最大值)
- 保证 16 位，无漏失码
- 低功率：19mW (在 2Msps)、19μW (在 2ksps)
- 在 fIN = 2kHz 的 96.2dB SNR (典型值)
- 在 fIN = 2kHz 的 –117dB THD (典型值)
- 数字增益压缩 (DGC)
- 保证运作至 125ºC
- 单 2.5V 电源
- 全差分输入范围：±VREF
- VREF 输入范围从 2.5V 至 5.1V
- 无流水线延迟，无周期延迟
- 1.8V 至 5V I/O 电压
- 具菊链模式的 SPI 兼容型串行 I/O
- 内部转换时钟

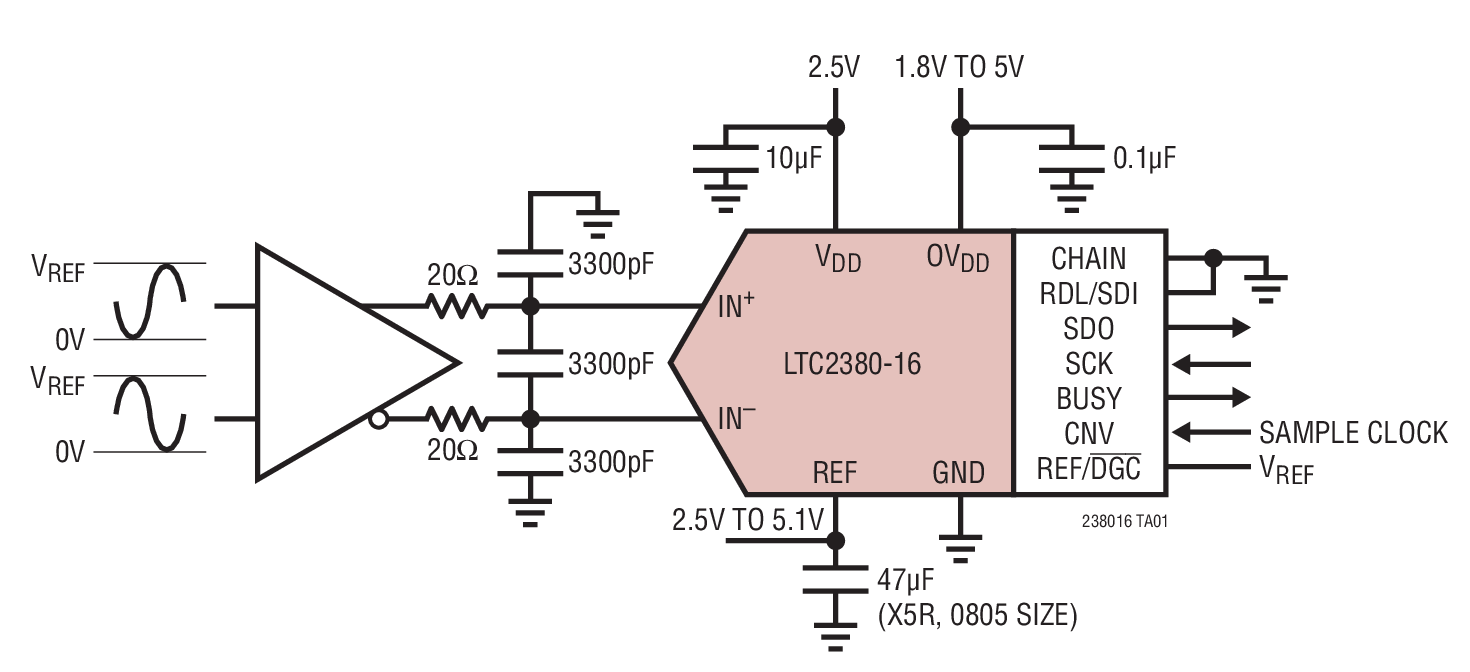

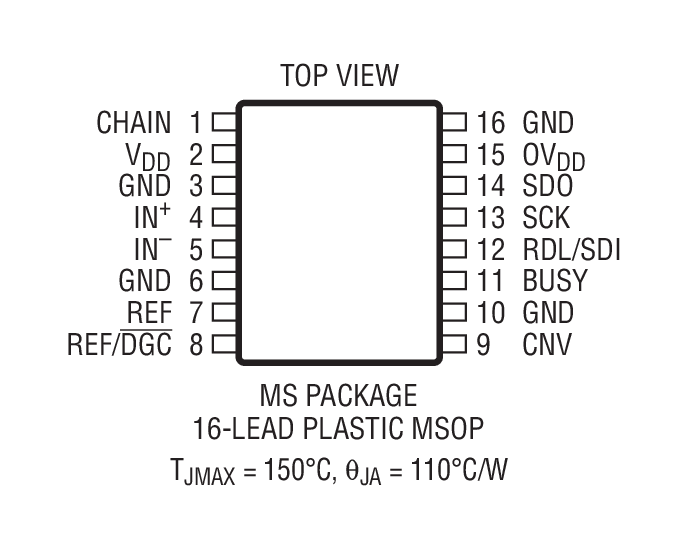

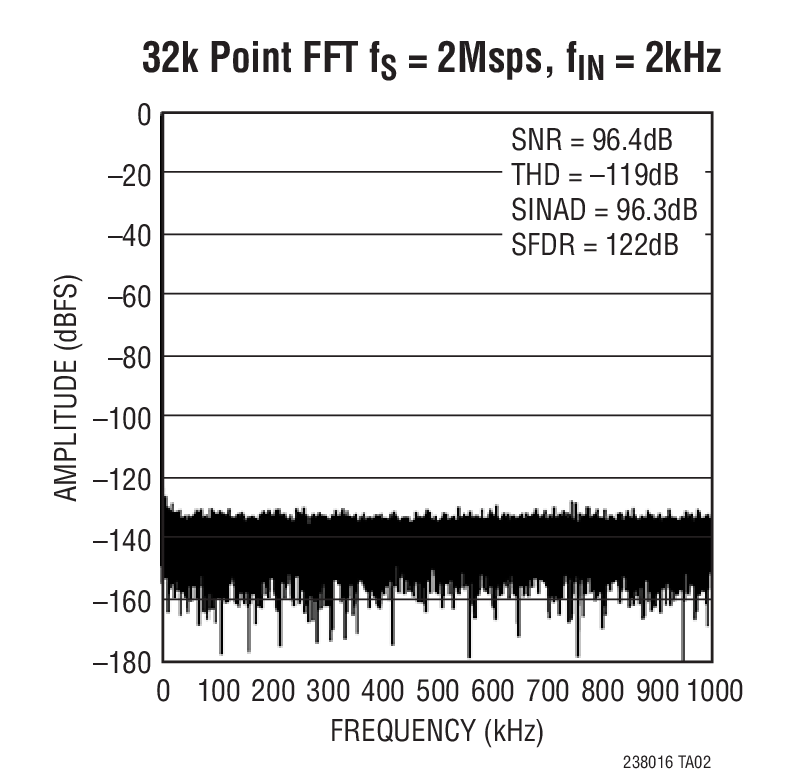

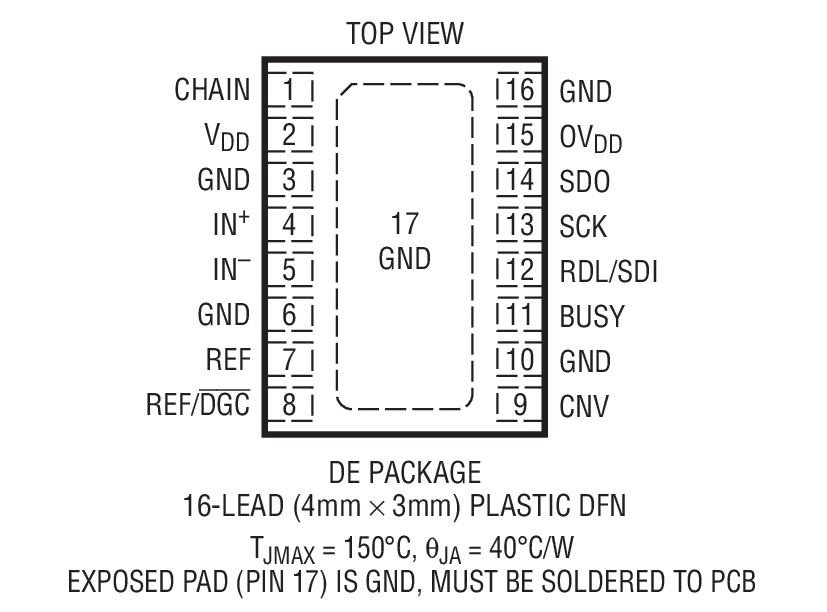

- 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
LTC®2380-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2380-16 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围，VREF 的变化范围从 2.5V 至 5.1V。LTC2380-16 仅消耗 19mW 功率，并实现了 ±0.6LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB SNR。
LTC2380-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。2Msps 的高吞吐速率和无周期延迟特性使 LTC2380-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2380-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。
LTC2380-16 具有一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源给驱动放大器供电提供了足够的峰值储备空间。
Applications
- 医疗成像
- 高速数据采集
- 便携式或紧凑型仪表
- 工业过程控制
- 低功率电池供电型仪表
- ATE (自动测试设备)
参考资料
数据手册 1
可靠性数据 1
用户手册 2
视频 1
产品选型卡 5
