MAX2851

量产

5GHz、5通道MIMO接收器

用于无线HD视频(WHDI)的高性价比RF设计方案，支持更远的传输距离和更好的视频接收性能

数据手册 (Rev. 1)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 5GHz、5x MIMO下行链路接收器、单通道上行链路IEEE 802.11a发送器
  • 4900MHz至5900MHz工作频率范围
  • 接收器内置LO
  • 4.5dB Rx噪声系数
  • 70dB Rx增益控制范围，具有数字可控的2dB步长
  • 60dB动态范围的接收器RSSI
  • RF宽带接收器RSSI
  • 可编程20MHz/40MHz Rx I/Q低通通道滤波器
  • -5dBm发送功率(54Mbps OFDM)
  • 31dB Tx增益控制范围，具有数字可控的0.5dB步长
  • Tx/Rx I/Q误差和LO泄漏检测及调节
  • 可编程20MHz/40MHz Tx I/Q低通抗混叠滤波器
  • 模拟复用器，用于PA功率检测
  • PA通/断控制
  • Σ-Δ N分数PLL，具有76Hz分辨率
  • 单片低噪声VCO，相位噪声为-35dBc
  • 4线SPI数字接口
  • I/Q模拟基带接口
  • 数字Tx/Rx模式控制
  • 内置数字温度传感器读取电路
  • 完整的基带接口
  • 数字Tx/Rx模式控制
  • +2.7V至+3.6V电源电压
  • 小尺寸、68引脚TQFN封装(10mm x 10mm)
MAX2851
5GHz、5通道MIMO接收器

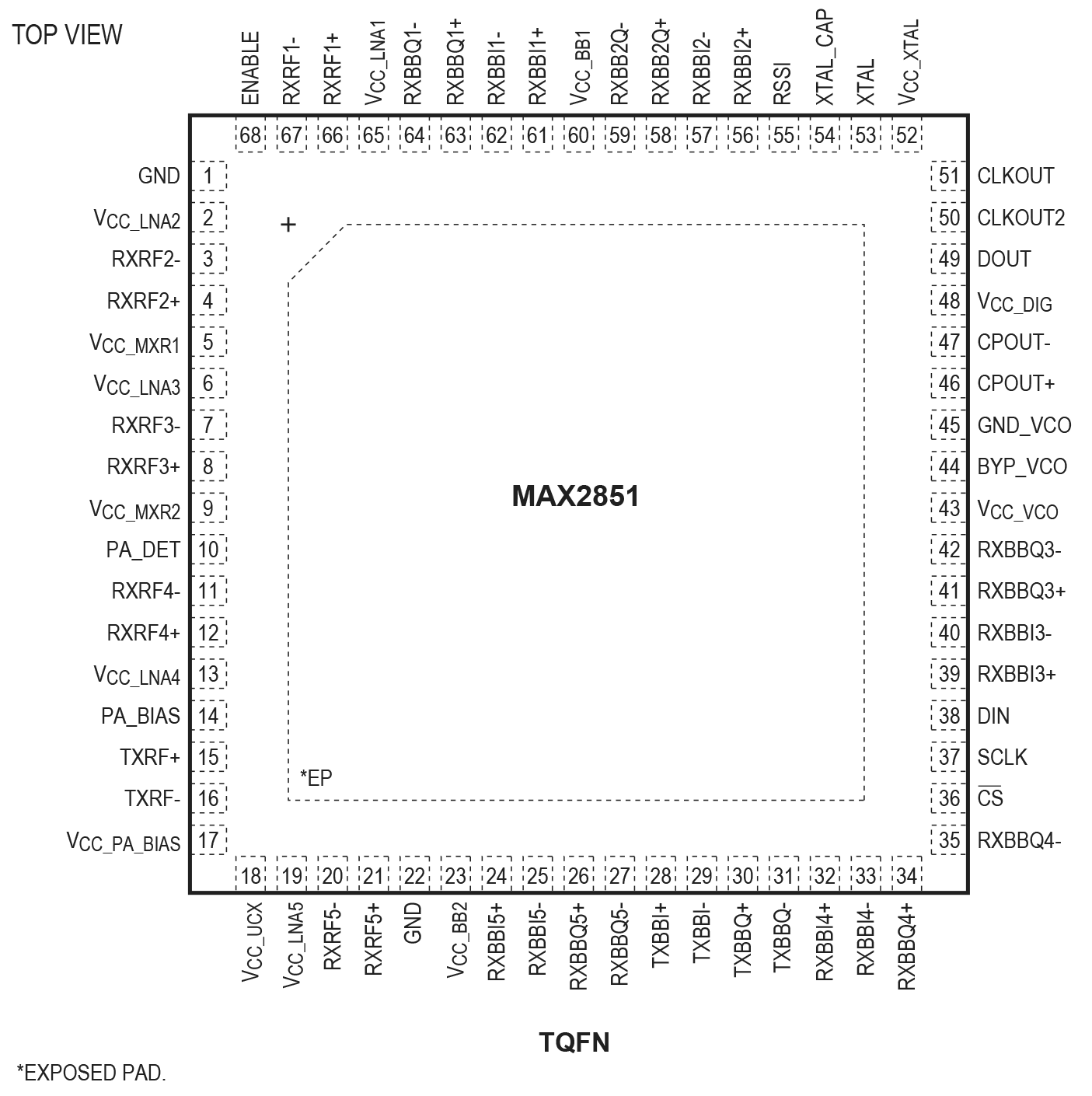

MAX2851 Circuit Diagram MAX2851 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

应用笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
RF功率检波器 1
MAX2852
过期 5GHz接收器
RF集成式发射器 1
MAX2850
量产 5GHz、4通道MIMO发送器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

MAX2851EVKIT

MAX2851评估板

立即购买 更多内容

特性和优点

  • 板载线驱动器和电压基准
  • 所有RF和基带端口采用50Ω SMA连接器
  • 可从以下网址下载PC控制软件www.maximintegrated.com.cn

产品详情

MAX2851评估板(EV kit)简化MAX2851在4.9GHz至5.9GHz ISM频带下802.11a应用中的接收和发送性能测试。评估板为所有RF和基带输入与输出提供50Ω SMA连接器。提供差分至单端及单端至差分转换线驱动器，将差分I/Q基带输入和输出转换为单端。
MAX2851EVKIT
MAX2851评估板
