MAX19995
量产双通道、SiGe、高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关
噪声最低、线性度最高的1700MHz至2200MHz、双通道SiGe混频器，用于DCS/PCS、CDMA、WCDMA和LTE基站，具有优异的IIP3、NF和2RF-2LO指标
- 产品模型
- 2
产品详情
- 1700MHz至2200MHz RF频率范围
- 1400MHz至2000MHz LO频率范围
- 1750MHz至2700MHz LO频率范围(MAX19995A)
- 50MHz至500MHz IF频率范围
- 9dB (典型值)转换增益
- 9dB (典型值)噪声系数
- +24.8dBm (典型值)输入IP3
- +13.3dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有79dBc (典型值)的2RF-2LO杂散抑制
- 双通道理想用于分集接收机应用
- 49dB (典型值)通道间隔离
- -3dBm至+3dBm的低LO驱动
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- 内置SPDT LO开关，LO-LO隔离度为56dB，开关时间为50ns
- 引脚兼容于MAX19985/MAX19985A/MAX19995A系列的700MHz至2200MHz混频器
- 引脚相似于MAX19997A/MAX19999系列的1800MHz至4000MHz混频器
- 采用+5.0V或+3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

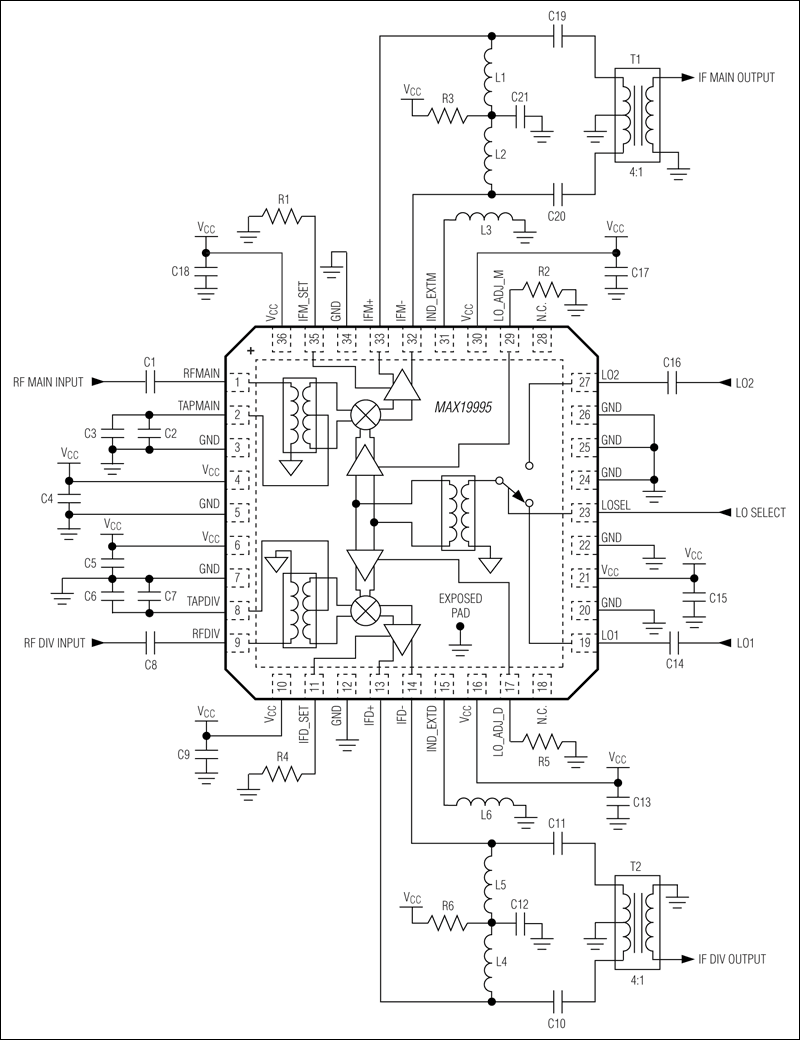

MAX19995双通道、下变频混频器可为1700MHz至2200MHz分集接收机应用提供9dB转换增益、+24.8dBm输入IP3、+13.3dBm输入1dB压缩点以及9dB的低噪声系数。该混频器针对1400MHz至2000MHz的LO频率范围进行优化，非常适合低端LO注入结构。高端LO注入由MAX19995A支持，该器件与MAX19995引脚、功能兼容。
除具有优异的线性度和噪声性能外，MAX19995还具有非常高的元件集成度。该器件包括两个双平衡无源混频器核、两个LO缓冲器、一个双输入LO选择开关以及一对差分IF输出放大器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。MAX19995需要一个标称为0dBm的LO驱动，电源电流在VCC = 5.0V时的典型值为297mA、在VCC = 3.3V时的典型值为212mA。
MAX19995/MAX19995A与MAX19985/MAX19985A 700MHz至1000MHz混频器引脚兼容，与MAX19997A/MAX19999 1800MHz至4000MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。
MAX19995采用带裸焊盘的6mm x 6mm、36引脚、薄型QFN封装。在TC = -40°C至+85°C扩展级温度范围内，可保证电气性能。
应用
- cdma2000®基站
- DCS 1800和EDGE基站
- 固定宽带无线接入
- 军用系统
- PCS 1900和EDGE基站
- PHS/PAS基站
- 个人移动无线装置
- UMTS/WCDMA/LTE基站
- 无线本地环路
