LTC6930

量产

32.768kHz 至 8.192MHz 精准微功率振荡器

数据手册
产品模型
70
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 频率误差 <0.09% (在 25ºC 时的最大值)
  • 启动时间 <110μs (在所有频率条件下)
  • 1.7V 至 5.5V 单电源操作
  • 105μA 典型电源电流 (在 32kHz，V+ = 3V)
  • 490μA 典型电源电流 (在 8MHz，V+ = 3V)
  • 典型 RMS 周期抖动 <0.15% (在 V+ = 3V)
  • 无需外部组件设置频率
  • 5 种选项覆盖了 32.768kHz 至 8.192MHz 频率范围：
    • LTC6930-4.19：4.194304MHz ÷ N
    • LTC6930-5.00：5.000000MHz ÷ N
    • LTC6930-7.37：7.372800MHz ÷ N
    • LTC6930-8.00：8.000000MHz ÷ N
    • LTC6930-8.19：8.192000MHz ÷ N
    • 其中的 N = 1、2、4、8、16、32、64、128
    • (N 由 DIVA、DIVB、DIVC 引脚的状态决定)
  • -55ºC 至 125ºC 工作温度范围

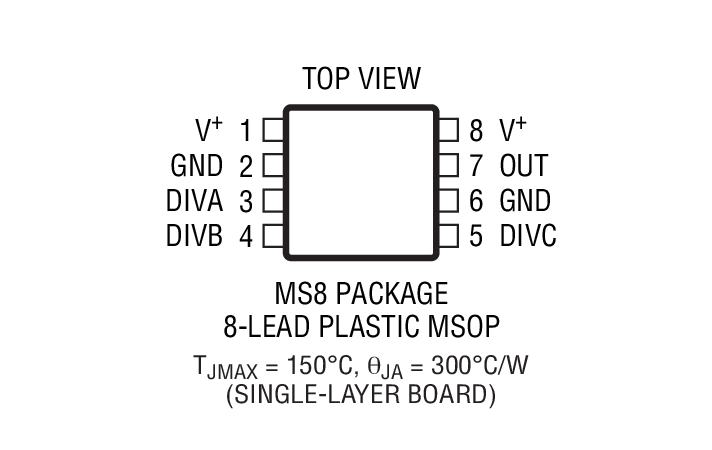

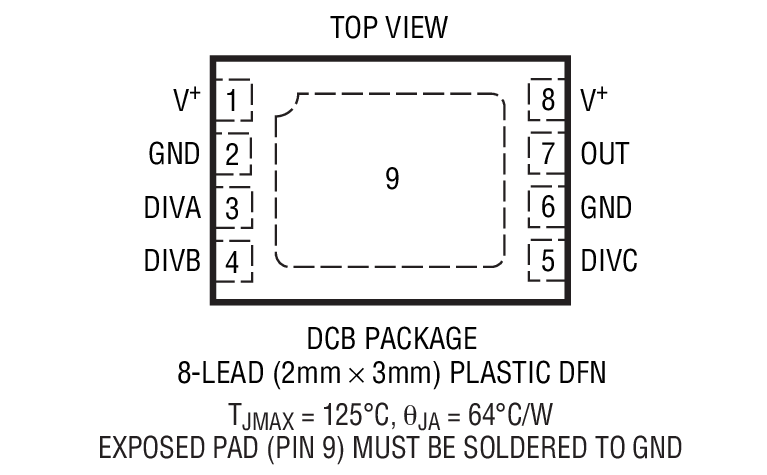

  • 纤巧型 2mm x 3mm DFN 或 MS8 封装
LTC6930
32.768kHz 至 8.192MHz 精准微功率振荡器

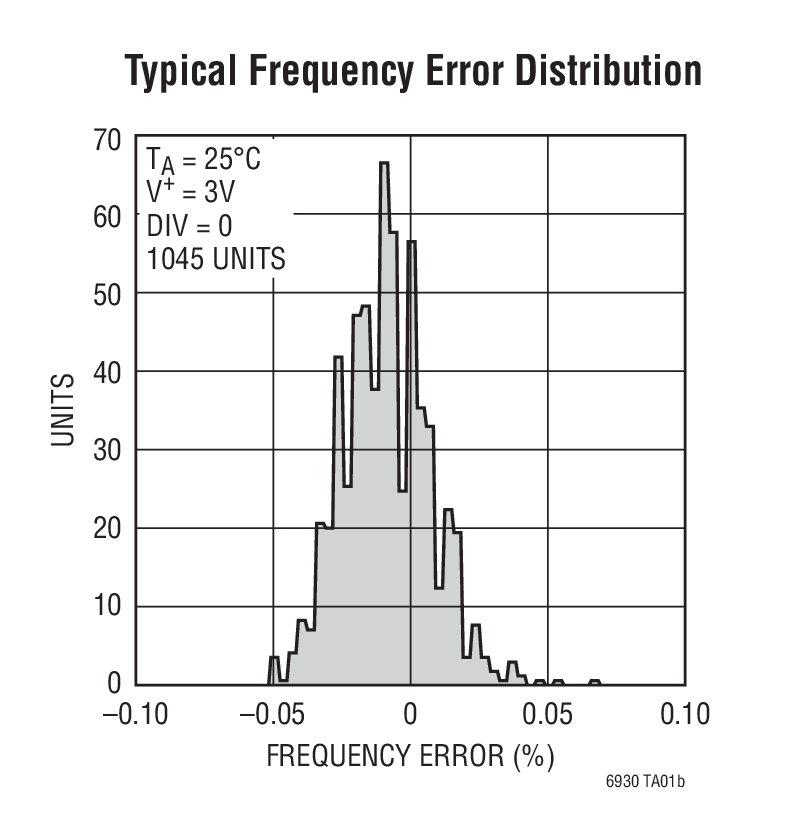

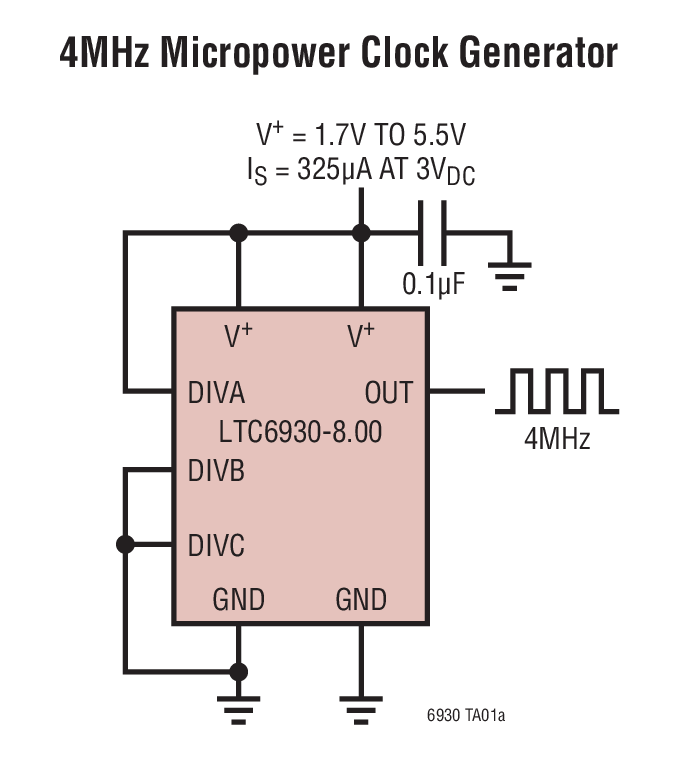

4MHz Micropower Clock Generator Typical Frequency Error Distribution Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
LTC2946
推荐新设计使用 宽范围 I2C 功率、电荷和能量监视器
Supervisors & Resets 1
LTC2955
推荐新设计使用 具自动接通功能的按钮接通 / 关断控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

OscCalc硅振荡器选型和频率合成工具

OscCalc是一款简单、快速的工具，可根据具体应用帮助您找到合适的硅振荡器。

打开工具

评估套件
DC1141A-E
LTC6930-8.19 Demo Board

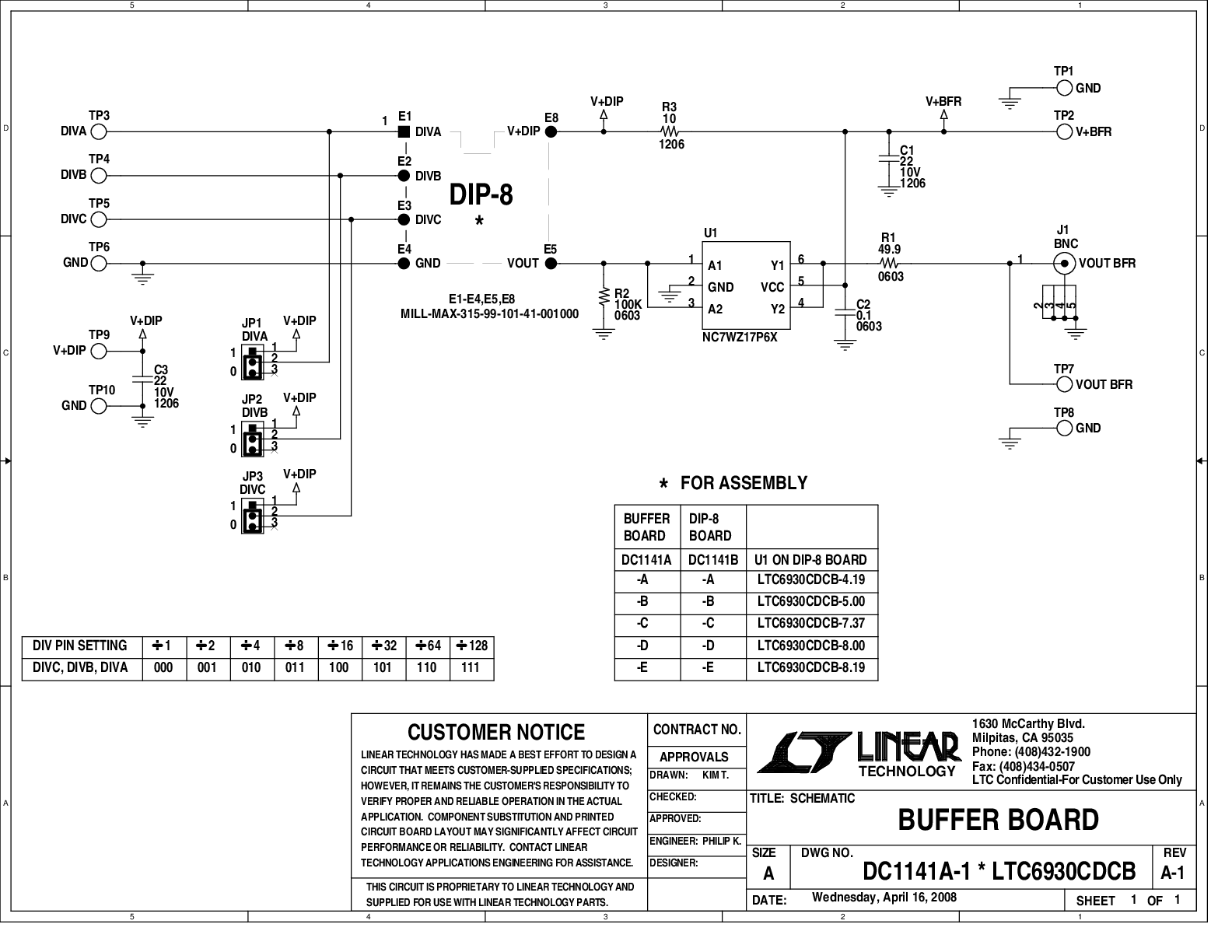

DC1141A-A - Schematic
DC1141A-A
LTC6930-4.19 Demo Board
DC1141A-A - Schematic
DC1141A-D
LTC6930-8.00 Demo Board
DC1141A-A - Schematic
DC1141A-B
LTC6930-5.00 Demo Board
DC1141A-A - Schematic
DC1141A-C
LTC6930-7.37 Demo Board
DC1141A-A - Schematic
