产品详情

  • 单正电源：5 V (97 mA)
  • 转换损耗：10 dB（典型值，24 GHz至30 GHz时），10.5 dB（典型值，30 GHz至34 GHz时）（上变频器）
  • 输入IP3：17.5 dBm（典型值，24 GHz至30 GHz时），20 dBm（典型值，30 GHz至34 GHz时）（上变频器）
  • 2 × LO至RF隔离：36 dB（典型值，30 GHz至34 GHz时）
  • 宽IF带宽：DC至4 GHz
  • LO驱动电平：4 dBm输入
  • 次谐波2 × LO
  • 符合RoHS标准的24引脚、3.90 mm × 3.90 mm、LCC陶瓷封装
HMC798A

24 GHz至34 GHz、GaAs、MMIC、次谐波SMT混频器

HMC798A Functional Block Diagram HMC798A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

S-参数 1

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-HMC798ALC4

HMC798A 评估板

立即购买 更多内容

特性和优点

  • 单正电源：5 V (97 mA)
  • 转换损耗：10 dB（典型值，24 GHz至30 GHz时）
      10.5 dB（典型值，30 GHz至34 GHz时，上变频器）
  • 输入IP3：17.5 dBm（典型值，24 GHz至30 GHz时）
      20 dBm（典型值，30 GHz至34 GHz时，上变频器）
  • 2LO至RF隔离：36 dB（典型值，30 GHz至34 GHz时）
  • 宽IF带宽：DC至4 GHz
  • 集成LO放大器：4 dBm输入
  • 次谐波(×2) LO
  • 符合RoHS标准的24引脚、3.90 mm × 3.90 mm LCC封装


产品详情

集成LO放大器的24-34 GHz次谐波(x2) MMIC混频器，焊接在采用专门RF设计的评估板上。

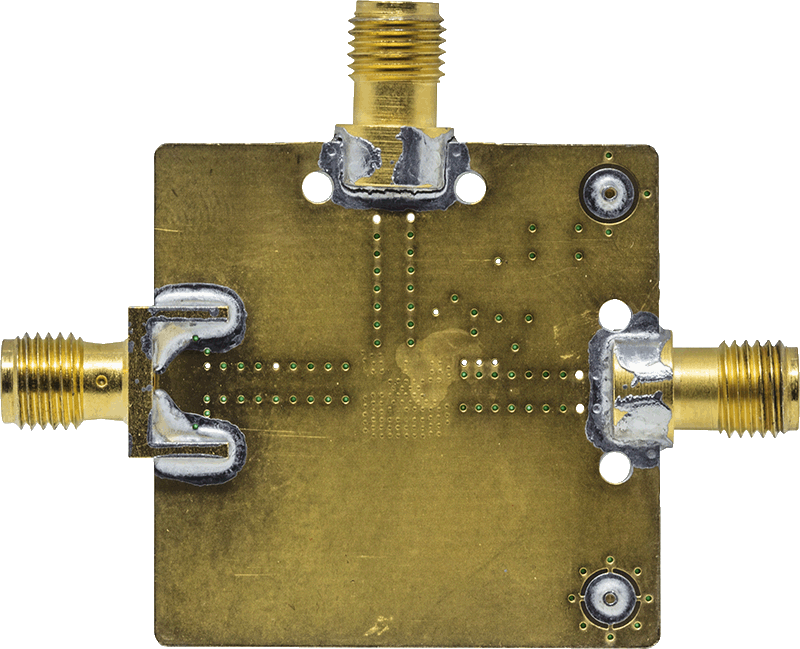

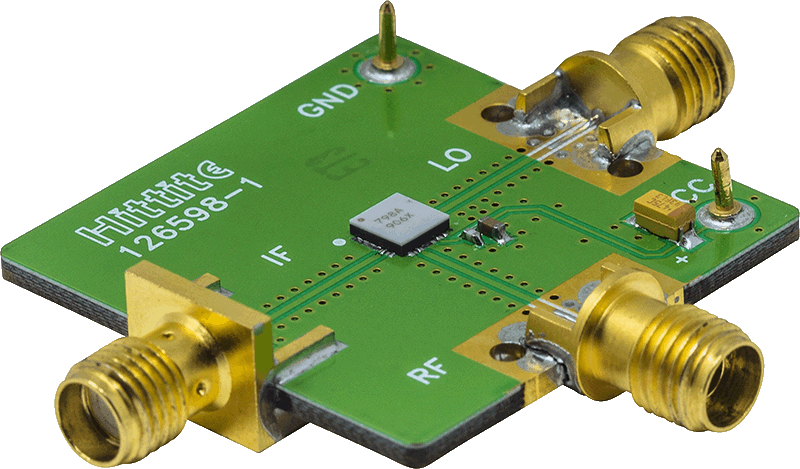

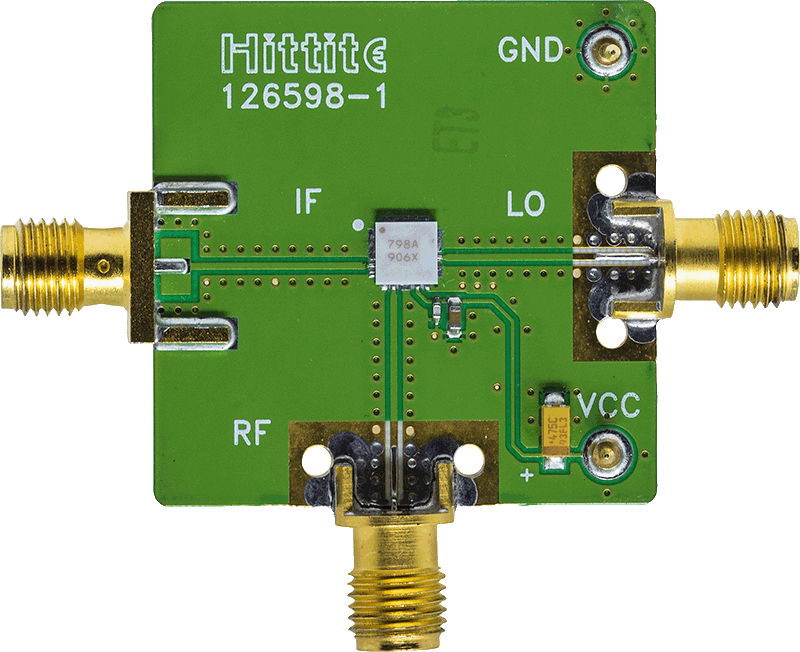

EVAL-HMC798ALC4
