ADRF6658
推荐新设计使用集成IF放大器的宽带双通道RX混频器
- 产品模型
- 2
产品详情
- 宽带、双通道、有源下变频混频器
- 低失真、快速建立、IF DGA
- RF输入频率范围：690 MHz至3.8 GHz
- RF输入端的可编程巴伦
- 差分和单端LO输入模式
- 差分IF输出阻抗：100 Ω
- 可通过三线式串行端口接口(SPI)进行编程
- 对于RF=1950 MHz、IF=281 MHz、高线性度模式：
- 电压转换增益，包括IF滤波器损耗：−5至+26.5 dB
- （更多详细信息，请参见数据手册）
- 灵活的省电模式，针对低功耗操作
- 通道使能后的上电时间：100 ns，典型值
- 3.3 V单电源
- 高线性度模式：440 mA
- 低功耗模式：260 mA

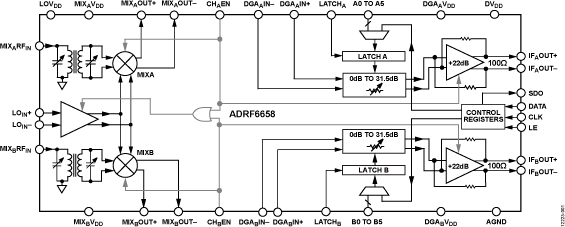

ADRF6658是一款高性能、低功耗、宽带、双通道无线电频率(RF)下变频器，集成中频(IF)数字控制放大器(DGA)，适用于宽带、低失真基站无线电接收机。
双通道Rx混频器为双平衡吉尔伯特单元混频器，具有高线性度和出色的图像抑制能力。 两款混频器均可将50 Ω RF输入转换为开集宽带IF输出。 在混频器输入前，RF输入端的内部可调谐巴伦可抑制RF信号谐波并衰减带外信号，从而减少输入反射和带外干扰信号。 灵活的本振(LO)架构允许使用差分或单端LO信号。
双通道IF DGA基于ADL5201和ADL5202，固定差分输出阻抗为100 Ω。通过片内SPI，或支持闩锁功能的独立6位并行端口，可在31.5 dB范围内调节增益，步进为0.5 dB。 从混频器输入至IF放大器输出的各通道以及LC级间带通滤波器，可实现26.5 dB的最大电压转换增益。
ADRF6658采用ADI公司的高速SiGe工艺制造，提供紧凑型7 mm × 7 mm、48引脚LFCSP封装，工作温度范围为−40°C至+105°C。
应用
- 蜂窝基站和无线基础设施接收机（W-CDMA、TD-SCDMA、WiMAX、GSM、LTE、PCS、DCS、DECT）
- 有源天线系统
- PTP无线电链路下变频器
- 无线局域网(LAN)和有线电视设备
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

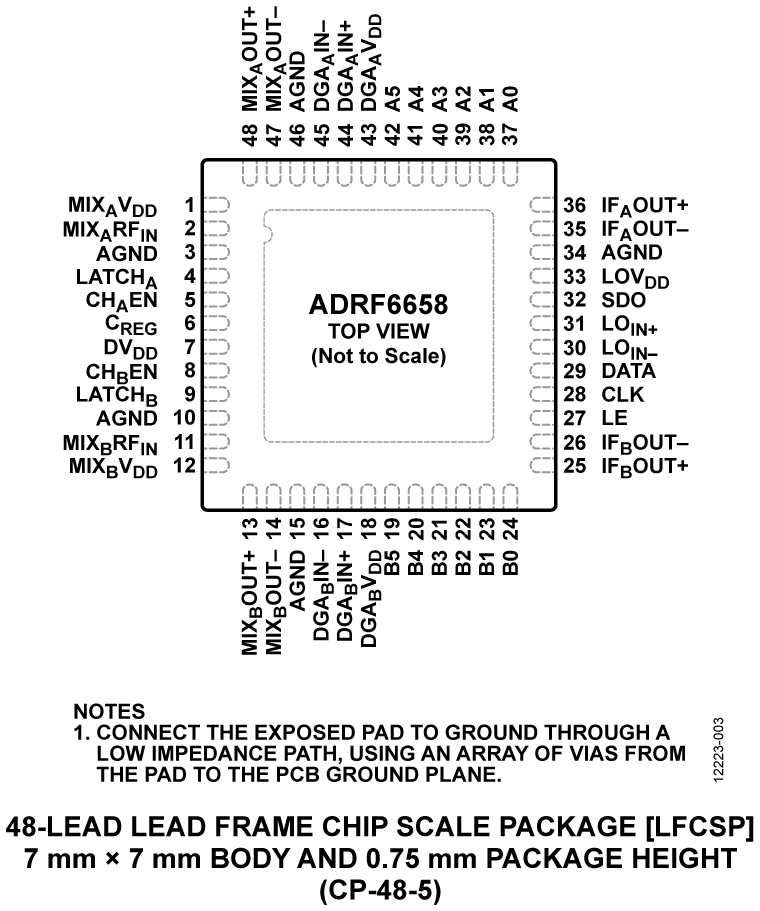

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF6658BCPZ | 48-Lead LFCSP (7mm x 7mm w/ EP) | ||
| ADRF6658BCPZ-RL7 | 48-Lead LFCSP (7mm x 7mm w/ EP) |
