ADRF5026

推荐新设计使用

100 MHz 至 44 GHz 硅 SPDT 非反射开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超宽带频率范围：100 MHz 到 44 GHz
  • 非反射设计
  • 低插入损耗：
    • 18 GHz 时为 1.2 dB
    • 26 GHz 时为 1.7 dB
    • 40 GHz 时为 2.4 dB
    • 44 GHz 时为 3.8 dB
  • 高隔离
    • 18 GHz 时为 55 dB
    • 26 GHz 时为 53 dB
    • 40 GHz 时为 50 dB
    • 44 GHz 时为 45 dB
  • 高输入线性度
    • P1dB：27 dBm（典型值）
    • IP3：53 dBm（典型值）
  • 高功率处理能力
    • 24 dBm 插入损耗路径
    • 24 dBm 隔离路径
  • 全关闭状态控制
  • 无低频杂散信号
  • 0.1 dB 射频建立时间：40 ns（典型值）
  • 20 端子 3 mm × 3 mm LGA 封装
  • 引脚兼容 ADRF5027，低频截止版本
ADRF5026
100 MHz 至 44 GHz 硅 SPDT 非反射开关

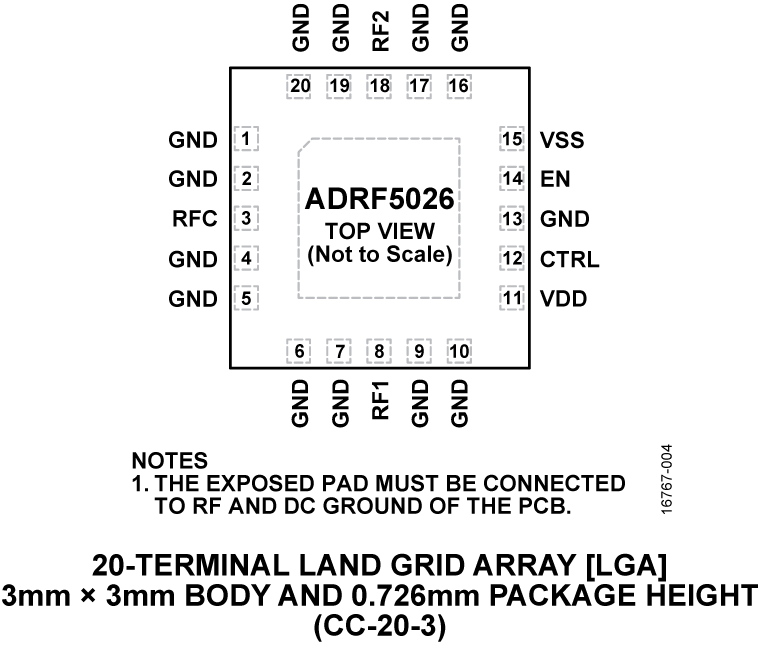

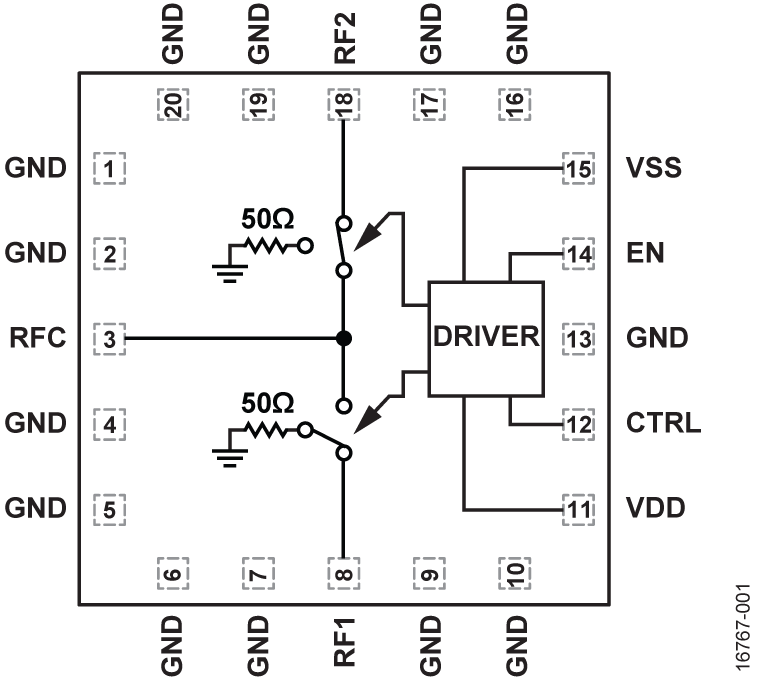

ADRF5026 Functional Block Diagram ADRF5026 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADRF5027
推荐新设计使用 9 kHz至44 GHz硅SPDT非反射式开关
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5026

ADRF5026评估板

立即购买 更多内容

产品详情

ADRF5026-EVALZ是一款配置齐全的连接评估板，采用4层、62 mil厚、RO4003 PCB材料。

正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。两个控制输入电压0/+3.3V应施加于EN和CTRL测试点以便选择RFC-RF1、RFC-RF2和全部关断之间的切换状态。

RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1和RF2引脚上测量RF输出信号。
EVAL-ADRF5026
ADRF5026评估板

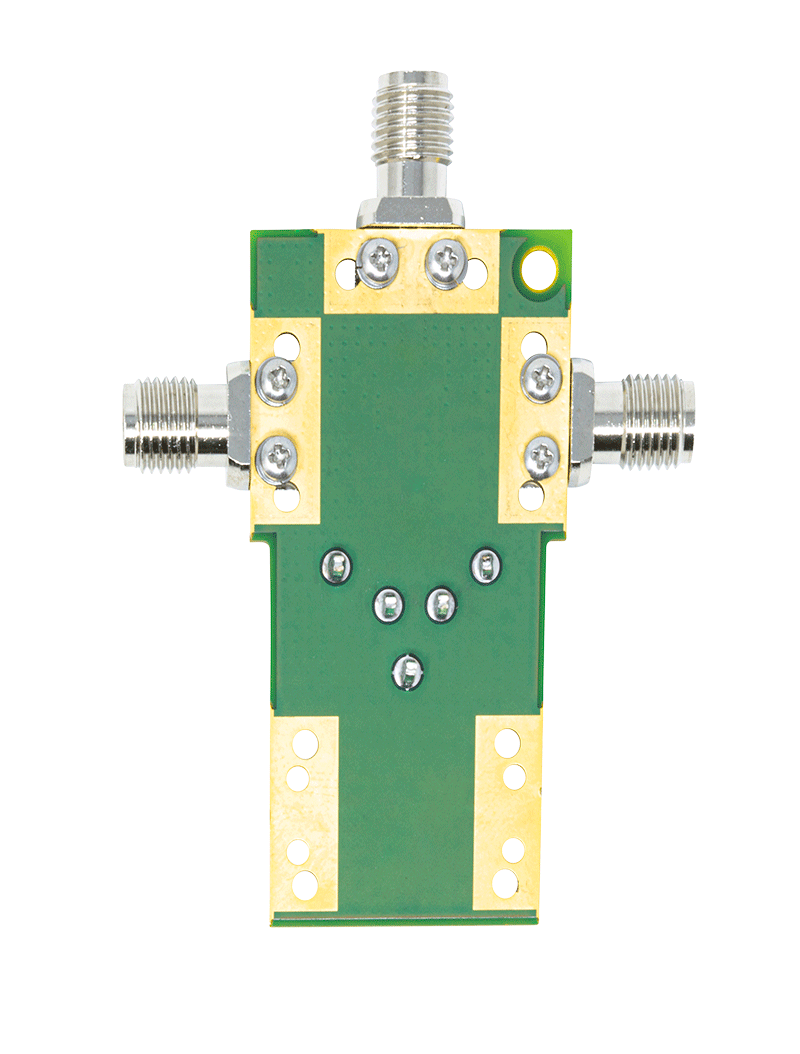

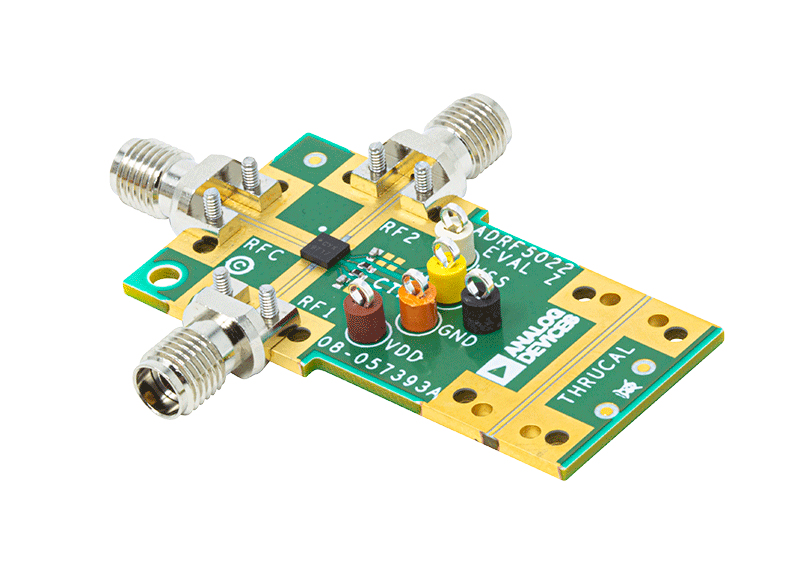

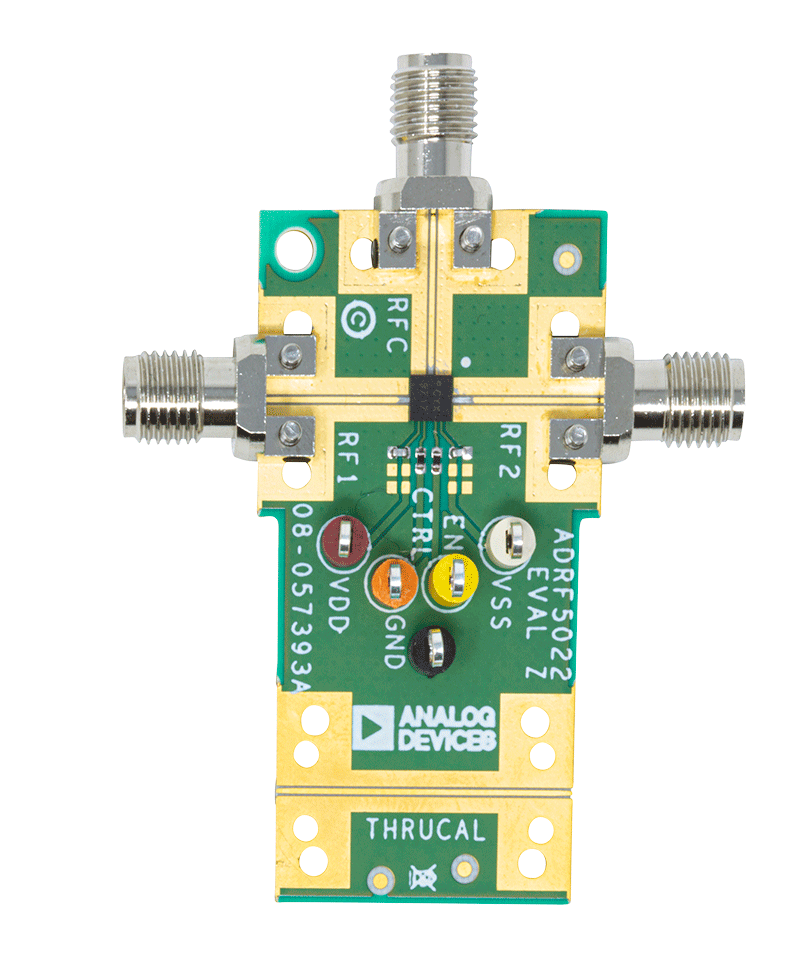

ADRF5020/ADRF5021/ADRF5026/ADRF5027 Evaluation Board - Angle View ADRF5020/ADRF5021/ADRF5026/ADRF5027 Evaluation Board - Top View ADRF5020/ADRF5021/ADRF5026/ADRF5027 Evaluation Board - Bottom View
