ADRF5021
推荐新设计使用
9 kHz至30 GHz、硅SPDT开关
- 产品模型
- 2
产品详情
- 超宽带频率范围:9 kHz至30 GHz
- 非反射式50 Ω设计
- 低插入损耗:2.0 dB至30 GHz
- 高隔离度:60 dB至30 GHz
- 高输入线性度
- 1 dB功率压缩(P1dB):28 dBm(典型值)
- 三阶交调截点(IP3):52 dBm(典型值)
- 高功率处理
- 24 dBm(通过路径)
- 24 dBm(端接路径)
- ESD灵敏度:1级、1 kV人体模型(HBM)

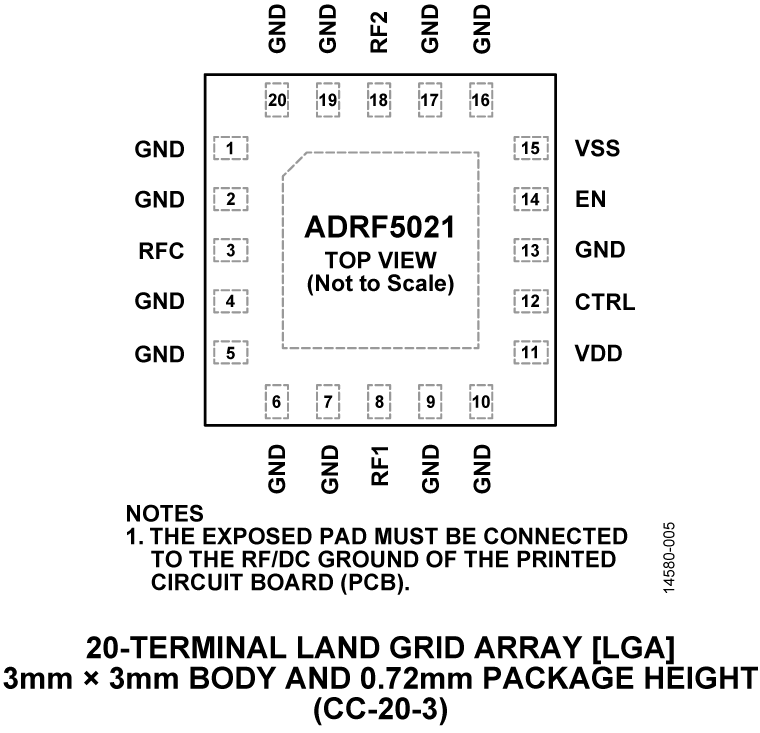

- 20引脚、3 mm × 3 mm基板栅格阵列封装
- 无低频杂散
- 射频(RF)建立时间(高达最终RF输出的0.1 dB):6.2 μs

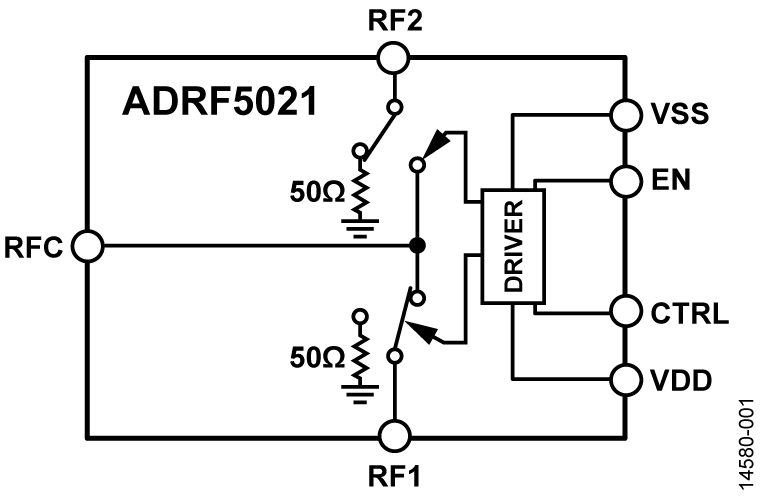

ADRF5021是一款通用型单刀双掷(SPDT)开关,采用硅工艺制造。它采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装,在9 kHz至30 GHz频率范围内提供高隔离度和低插入损耗。
该宽带开关采用+3.3 V和−2.5 V双电源电压供电,提供CMOS/LVTTL逻辑兼容控制。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军用无线电、雷达、电子对抗(ECM)
- 宽带电信系统
参考资料
数据手册 2
应用笔记 1
产品选型指南 1
