ADP5056

推荐新设计使用

集成式三通道降压调节器电源解决方案

数据手册 (Rev. 0)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电压范围：2.75 V至18 V
  • 偏置输入电压范围：4.5 V至18 V
  • 结温高达150°C
  • 反馈电压精度：−0.62%至+0.69%（−40°C至+125°C结温）
  • 通道1和通道2：7 A同步降压调节器（9.4 A最小谷值限流值）
  • 通道1和通道2：14 A输出（并行工作模式下）
  • 通道3：3 A同步降压调节器（4.2 A最小谷值限流值）
  • 可调开关频率范围：250 kHz至2500 kHz
  • 用于快速负载瞬态响应的外部补偿
  • 具有0.615 V精确基准电压的精密使能引脚
  • 可编程上电和关断时序
  • 可选FPWM/PSM模式选择
  • 频率同步输入或输出
  • 用于三个通道的电源良好指示
  • 有源输出放电开关
  • UVLO、过流保护和TSD保护
  • 43引脚、5 mm × 5.5 mm LGA封装
ADP5056
集成式三通道降压调节器电源解决方案

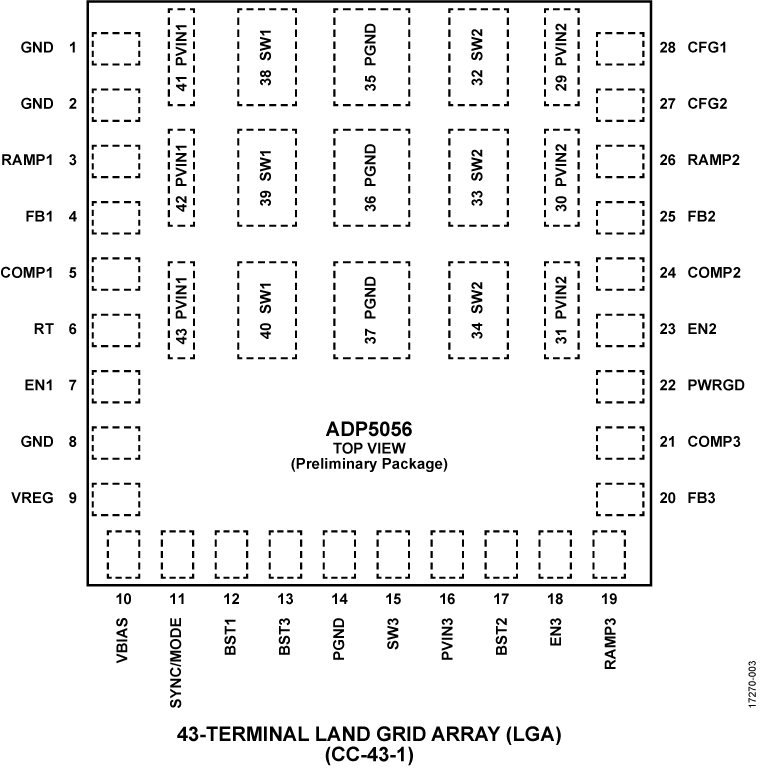

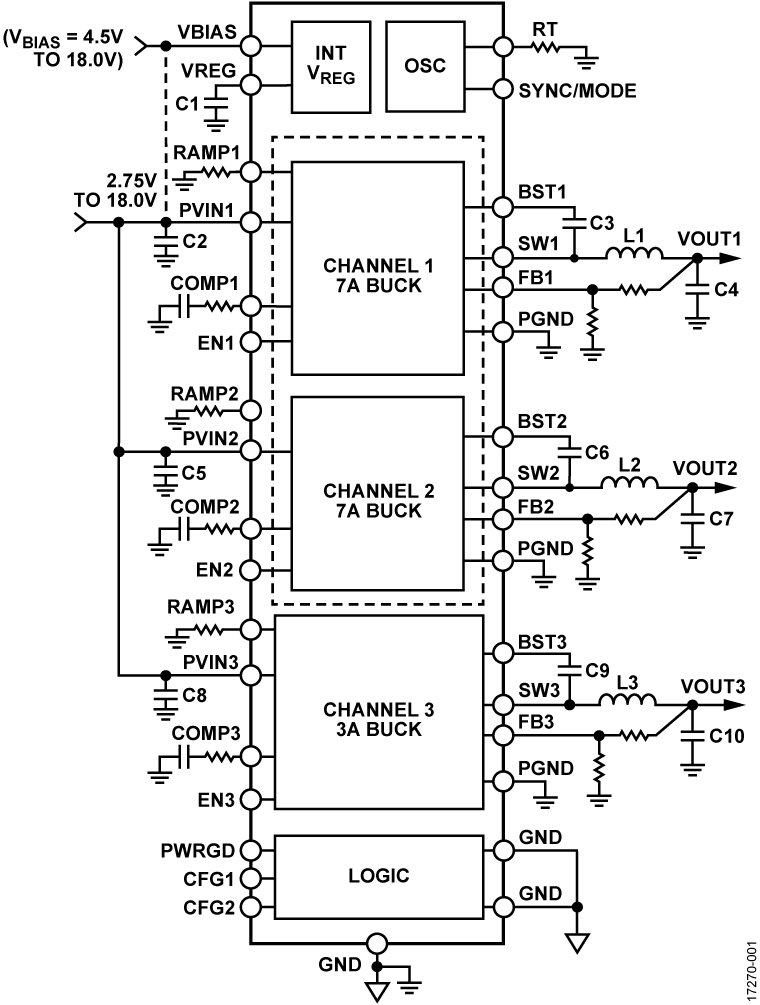

ADP5056 Circuit Diagram ADP5056 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP5056

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRV9026/ADRV9029

ADRV9026和ADRV9029评估板

立即购买 更多内容

特性和优点

  • 用于评估的完整ADRV9026无线电卡
    • ADRV9026-HB/PCBZ，适用于2.8GHz至6GHz频段
    • ADRV9026-MB/PCBZ，适用于650MHz至2.8GHz频段
    • ADRV9026-LB/PCBZ，适用于75MHz至1000MHz频段
  • 用于评估的完整ADRV9029无线电卡
    • ADRV9029-HB/PCBZ（集成DPD和CFR），适用于2.8GHz至6GHz频段
    • ADRV9029-MB/PCBZ（集成DPD和CFR），适用于650MHz至2.8GHz频段
  • 4x4宽带RF收发器平台，工作频率范围650MHz至6GHz
  • 独立的电源子卡提供了高效率电源解决方案参考设计
  • 通过FMC连接器连接FPGA母板ADS9-V2EBZ
  • 包括原理图、布局、BOM、API和评估软件

产品详情

ADRV9029和ADRV9026无线电卡设计用于展示ADRV9026（四通道宽带RF收发器）和ADRV9029（集成DPD和CFR的四通道宽带RF收发器）。无线电卡提供一个4x4收发器平台用于器件评估。无线电卡工作所需的全部外设包括一个独立的高效率电源电路板和一个高性能时钟解决方案，它们均已安装在无线电板上。通过FMC连接器将其中一个无线电卡与FPGA主板ADS9-V2EBZ连接，形成ADRV9026和ADRV9029的完整评估平台。ADRV9026评估套件可用于评估ADRV9010的性能。

eval board
schematic 4
schematic 5
schematic 6
ADP5056-EVALZ

ADP5056评估板

立即购买 更多内容

特性和优点

  • 宽输入电压范围：2.75V至18 V
  • 偏置输入电压范围：4.5 V至18 V
  • ADP5056的全功能评估板
    • 通道1和通道2：7 A同步降压调节器，或14 A输出（并行工作模式下）
    • 通道3：3 A同步降压调节器
  • 可选PSM或FPWM工作模式
  • 可编程开关频率：2.5 MHz至250 kHz
  • 频率同步输入或输出

产品详情

本用户指南描述ADP5056评估，包括详细的原理图和印刷电路板(PCB)布局图。

ADP5056-EVALZ包含ADP5056，在一个43引脚基板栅格阵列(LGA)封装中集成了三个高性能降压调节器，以满足严苛的性能和电路板空间要求。ADP5056-EVALZ无需任何前置调节器可直接连接到高达18 V的输入电压。

有关器件的完整详情可参考ADI公司提供的ADP5056数据手册。评估ADP5056时，应同时参阅此数据手册和本用户指南。
EVAL-ADRV9026/ADRV9029
ADRV9026和ADRV9029评估板
ADRV9029 Evaluation Board - Angle View ADRV9029 Evaluation Board - Top View ADRV9029 Evaluation Board - Bottom View
ADP5056-EVALZ
ADP5056评估板

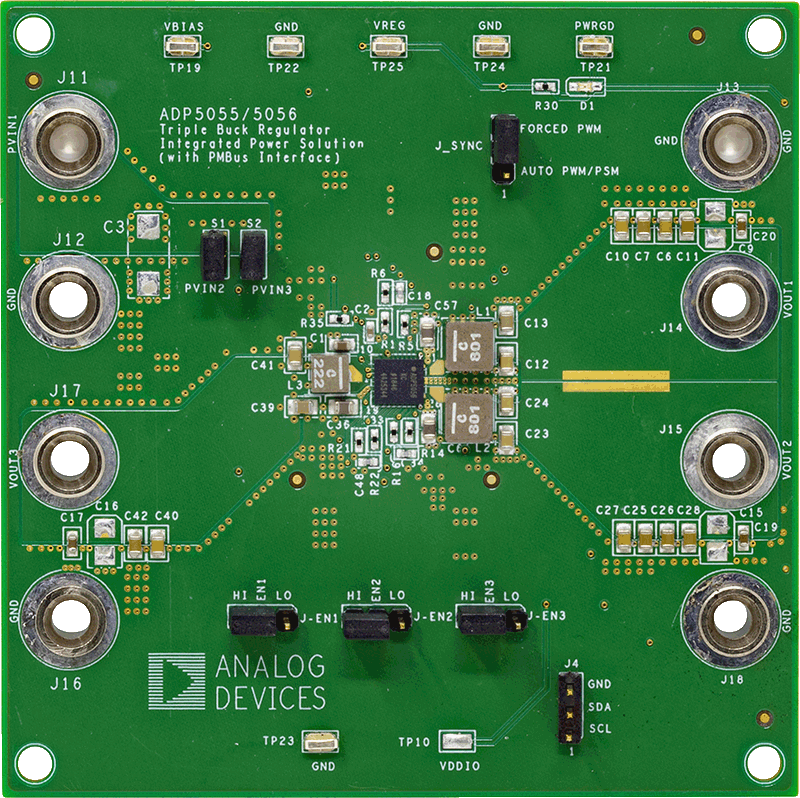

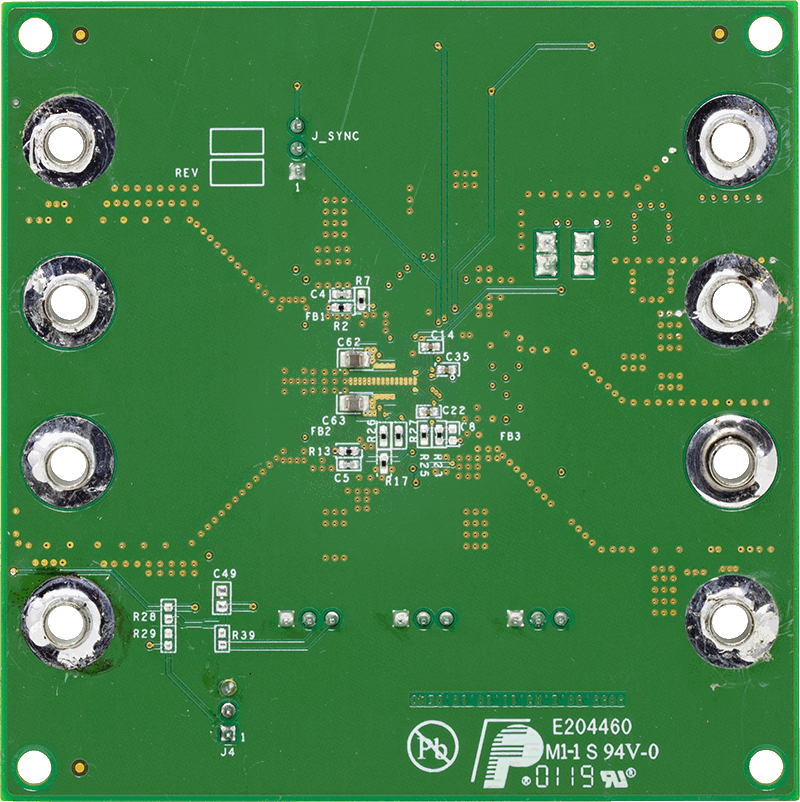

ADP5056 Evaluation Board ADP5056 Evaluation Board ADP5056 Evaluation Board

参考电路

Full Power Management (-L Devices)​
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
Versal Premium 参考设计

Non-Hardware Verified Design

查看参考设计详情

特性和优点

  • Xilinx Versal™ Premium series solves a broad range of industry-specific problems with performance and flexibility. Core use cases include storage acceleration, data center network acceleration, 5G xHaul and Passive optical networks.

  • Analog Devices, Inc. supports power delivery solutions for the Versal Premium Platform. Monolithic solutions are used on the Versal Premium Platform to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3884-1
    • LTC7051
    • ADP5056
    • LTC7132
    • ADP2389
    • ADP5052
    • ADP5054
    • LTC7150S
    • LTC7151S
Versal Premium
Non-Hardware Verified Design
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
