ADP5054

推荐新设计使用

集成了 4 个降压稳压器的电源解决方案

数据手册 (Rev. G)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电压范围：4.5 V 至 15.5 V
  • ±整个温度范围下的输出精度为 1.5%
  • 250 kHz 至 2 MHz 可调开关频率，并具有单独的 ½× 频率选项
  • 功率调整
    • 通道 1 和通道 2
      • 具有低端 FET 驱动器的可编程 2 A/4 A/6 A 同步降压稳压器
    • 通道 3 和通道 4：2.5 A 同步降压稳压器
  • 灵活的并行操作
    • 单一 12 A 输出（通道 1 和通道 2 并联）
    • 单一 5 A 输出（通道 3 和通道 4 并联）
  • 低 1/f 噪声密度
    • 在 10 Hz 至 100 kHz 频率下，0.8 VREF 时为 40 μV rms
  • 0.811 V 精确阈值的精密启用
  • 有源输出放电开关
  • FPWM/PSM 模式选择
  • 频率同步输入或输出
  • 通道 1 输出具有电源正常标记
  • UVLO、OCP 和 TSD 保护
  • 48 引脚 7 mm × 7 mm LFCSP
  • 工作结温范围为 −40°C 至 +125°C
ADP5054
集成了 4 个降压稳压器的电源解决方案
ADP5054 Circuit Diagram ADP5054 Circuit Diagram ADP5054 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP5054

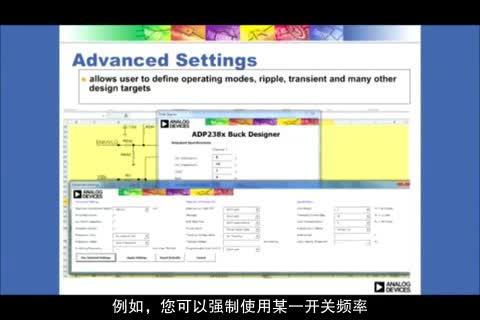

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

SIMPLIS Models 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADRV9371

ADRV9371-N/PCBZ和ADRV9371-W/PCBZ板

立即购买 更多内容

特性和优点

  • 包含AD9371的无线电卡平台配备：
    • 2个发射输出
    • 2个接收输入
    • 2个观测输入
    • 1个嗅探器路径
  • 提供窄调谐范围和宽调谐范围
    • ADRV9371-N/PCBZ 匹配频率：1.8GHz – 2.6GHz
    • ADRV9371-W/PCBZ匹配频率：300MHz – 6GHz
  • 配有用于AD9371的高效率电源解决方案和时钟解决方案
  • 通过FMC连接器连接Xilinx ZC706母板(EK-Z7-ZC706-G)。
  • 通过单FMC连接器供电
  • 包括原理图、布局、BOM、HDL、驱动程序和应用软件

产品详情

ADRV9371-N/PCBZ和ADRV9371-WPCBZ是设计用于展示AD9371的无线电卡；AD9371是一款高性能、宽带、集成式RF收发器，设计用于RF应用，比如4G基站、测试和测量应用，以及软件定义无线电。无线电卡能为硬件工程师、软件工程师和系统架构师提供单个2x2收发器平台，用于无线电解决方案的器件评估和快速原型制。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。


同时兼具窄调谐范围和宽调谐范围。


ADRV9371-N/PCBZ针对1.8GHz至2.6GHz窄调谐范围进行了性能优化。在此频段之外的调谐RF频率将会表现出较低的RF性能。该电路板主要是为了帮助RF工程师连接AD9371至RF测试台（矢量信号分析仪、信号发生器等），实现较佳性能。


ADRV9371-W/PCBZ可在300MHz至6GHz的宽调谐范围内工作，但RF性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 dB或1% EVM的性能。


该板与Xilinx ZC706母板(EK-Z7-ZC706-G)对接（单独订购）。

eval board
schematic 4
schematic 5
schematic 6
ADRV9375

ADRV9375-N/PCBZ和ADRV9371-W/PCBZ评估板

立即购买 更多内容

特性和优点

  • 包含AD9375 DPD的完整无线电卡平台配备高效率PA
  • 窄带和宽带调谐范围
    • ADRV9375-N/PCBZ匹配频率：1.8GHz – 2.6GHz
    • ADRV9375-W/PCBZ匹配频率：300MHz – 6GHz
  • 配有完整的高效率电源解决方案和时钟解决方案，可用于AD9375
  • 通过FMC连接器连接Xilinx ZC706母板
  • 采用单个FMC连接器供电
  • 包括原理图、布局、BOM、HDL、驱动程序和应用软件

产品详情

ADRV9375-N/PCBZ和ADRV9375-W/PCBZ均为无线电卡，设计用于展示AD9375——首款集成DPD的宽带RF收发器，面向3G/4G小型蜂窝和大规模MIMO。无线电卡提供单个2x2收发器平台，用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。此外，封装中包含第三方PA评估卡，用于DPD评估。

ADRV9375-N/PCBZ与ADRV9371-N/PCBZ的匹配网络相同。ADRV9375-W/PCBZ与ADRV9371-W/PCBZ的匹配网络相同。欲了解更多信息，请点击此处。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
EVAL-SC584-EZLITE

面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC584评估硬件（349引脚CSPBGA）

立即购买 更多内容

特性和优点

  • ADSP-SC584 349引脚19x19mm BGA
  • 2Gb DDR3存储器
  • 128 Mb SPI 闪存
  • 以太网（10/100和千兆）
  • ADAU1977四通道ADC
  • ADAU1979四通道ADC
  • ADAU1962A 12通道24位DAC
  • AD2410汽车音频总线(A2B)
  • SPDIF输入/输出、光纤和同轴电缆
  • UART
  • 2 CAN收发器+ RJ11连接器
  • USB OTG
  • HADC
  • EI3扩展接口
  • EZLITE包括CrossCore<sup>®</sup> Embedded Studio（2个180天许可）和ICE-1000 JTAG仿真器

产品详情

ADSP-SC584 EZ-KIT Lite和EZ-Board®是针对ADSP-SC58x系列SHARC®处理器的评估系统。 ADSP-SC584处理器基于具有ARM® Cortex-A5™处理器内核的SHARC+™双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。 此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite®版本提供用于CrossCore® Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。


扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。 采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。 唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。


本评估板可与CrossCore® Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。 该开发环境有助于先进应用代码开发和调试，例如：


  • 创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
  • 在应用程序中加载、运行、步进、停止和设置断点
  • 读写数据和程序内存
  • 读写内核和外设寄存器

eval board
schematic 11
schematic 12
schematic 13
schematic 14
EVAL-SC589-EZLITE

面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）

立即购买 更多内容

特性和优点

  • ADSP-SC589 529引脚19x19mm BGA
  • 4Gb DDR3存储器
  • 128 Mb SPI闪存
  • 2个以太网（1个10/100、1个GigE）
  • ADAU1979四通道ADC
  • ADAU1962A 12通道24位DAC
  • SPDIF输入/输出、光纤和同轴电缆
  • UART
  • 2 CAN收发器+ RJ11连接器
  • USB OTG
  • USB HS
  • PCIe
  • SD/MMC存储器连接器
  • HADC
  • EI3扩展接口
  • EZLITE包括CrossCore® Embedded Studio（2个180天许可）和ICE-1000 JTAG仿真器

产品详情

ADSP-SC589 EZ-KIT Lite和EZ-Board®是针对ADSP-SC58x系列SHARC®处理器的评估系统。 ADSP-SC589处理器基于具有ARM® Cortex-A5™处理器内核的SHARC+™双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。 此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite®版本提供用于CrossCore® Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。


扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。 采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。 唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。


本评估板可与CrossCore® Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。 该开发环境有助于先进应用代码开发和调试，例如：


  • 创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
  • 在应用程序中加载、运行、步进、停止和设置断点
  • 读写数据和程序内存
  • 读写内核和外设寄存器

eval board
schematic 15
EVAL-ADP5054

ADP5054 评估板

立即购买 更多内容

特性和优点

  • 宽输入电压范围： 4.5 V至15.5 V
  • ADP5054的全功能评估板：
    通道1： 可编程2 A/4 A/6 A降压调节器
    通道2： 可编程2 A/4 A/6 A降压调节器
    通道3： 2.5 A同步降压调节器
    通道4： 2.5 A同步降压调节器
  • 独立工作能力
    四个降压调节器的级联选项
    每个通道具有专用的使能选项
  • 提供模式选项，可选择省电模式(PSM)或强制脉冲宽带调制(FPWM)操作
  • 可编程开关频率：250 kHz至2 MHz
  • 频率同步输入或输出

产品详情

本用户指南描述ADP5054评估，包括详细的原理图和印刷电路板(PCB)布局图。

ADP5054评估板在一个48引脚LFCSP封装中集成四个高性能降压调节器，可满足严苛的性能和电路板空间要求。 ADP5054评估板无需任何前置调节器可直接连接到高达15 V的高输入电压。

有关该器件的完整详情可参见ADP5054数据手册，建议同时参阅数据手册和本评估板用户指南。


eval board
schematic 16
schematic 17
schematic 18
EVAL-ADRV9026/ADRV9029

ADRV9026和ADRV9029评估板

立即购买 更多内容

特性和优点

  • 用于评估的完整ADRV9026无线电卡
    • ADRV9026-HB/PCBZ，适用于2.8GHz至6GHz频段
    • ADRV9026-MB/PCBZ，适用于650MHz至2.8GHz频段
    • ADRV9026-LB/PCBZ，适用于75MHz至1000MHz频段
  • 用于评估的完整ADRV9029无线电卡
    • ADRV9029-HB/PCBZ（集成DPD和CFR），适用于2.8GHz至6GHz频段
    • ADRV9029-MB/PCBZ（集成DPD和CFR），适用于650MHz至2.8GHz频段
  • 4x4宽带RF收发器平台，工作频率范围650MHz至6GHz
  • 独立的电源子卡提供了高效率电源解决方案参考设计
  • 通过FMC连接器连接FPGA母板ADS9-V2EBZ
  • 包括原理图、布局、BOM、API和评估软件

产品详情

ADRV9029和ADRV9026无线电卡设计用于展示ADRV9026（四通道宽带RF收发器）和ADRV9029（集成DPD和CFR的四通道宽带RF收发器）。无线电卡提供一个4x4收发器平台用于器件评估。无线电卡工作所需的全部外设包括一个独立的高效率电源电路板和一个高性能时钟解决方案，它们均已安装在无线电板上。通过FMC连接器将其中一个无线电卡与FPGA主板ADS9-V2EBZ连接，形成ADRV9026和ADRV9029的完整评估平台。ADRV9026评估套件可用于评估ADRV9010的性能。

eval board
schematic 19
schematic 20
schematic 21
schematic 22
SHARC音频模块(ADZS-SC589-MINI)

SHARC音频模块(SAM)是适合音频应用的可扩展硬件/软件平台。

立即购买 更多内容

特性和优点

  • ADSP-SC589 浮点 SHARC® 处理器
    • 双 500 MHz SHARC+® DSP 内核和 500MHz ARM® Cortex®-A5 内核
  • 两个 2 Gbit DDR3 存储器
  • 512 Mbit SPI 闪存
  • 24 位 96 kHz ADAU1761 SigmaDSP® 音频编解码器
  • AD2425W A2B® 收发器
    • 多通道低延迟音频接口
  • 1/8“ 立体声插孔
  • 两个 60 引脚连接器，支持 ADI 和第三方“Fin”（扩展板）
  • 包括免费的 CrossCore® Embedded Studio 许可证和用于调试的 ICE-1000 仿真器
其他外设：

  • UART（用于 MIDI 等）
  • S/PDIF
  • 千兆比特以太网
  • USB OTG & HS

产品详情

SHARC® 音频模块是一款可扩展的硬件/软件平台，可用于进行音频应用的项目原型设计、开发和部署，包括效果处理器、多声道音频系统、MIDI 合成器和许多其他基于 DSP 的音频项目。

SHARC 音频模块的核心是 ADI 公司的 ADSP-SC589 SHARC 处理器，它是适用于音频处理的一款卓越引擎，其中融合了双 SHARC+ DSP 内核和 ARM 内核。SHARC 随附一组专家选择的外设，非常适用于音频项目的开发。

虽然 SHARC 音频模块可作为独立产品使用，但它也适合进行自定义扩展。ADI 公司正在开发扩展板（称为“Fin”）。该系列中的第一款产品是音频项目扩展板，可直接插到主 SHARC 音频模块上。

此外，有很多的开发商和板设计师，他们提供各种软件和硬件平台，可以让您扩展 SHARC 音频模块平台。由于可以通过两个多引脚连接器访问板的主要功能和 GPIO，因此您可以轻松地设计和构建自己的扩展板。可以在 SHARC 音频模块硬件参考手册中找到这些连接器的文档。

该板设计为与 CrossCore® Embedded Studio (CCES) 开发工具配合使用。开发环境有助于进行高级应用代码开发和调试。

除了传统的 C 和 C++ 开发外，SHARC 音频模块还支持 Faust（函数式音频流），这是一种开源函数编程语言，专门针对实时音频信号处理和合成而设计。Faust 可针对信号处理应用生成 C++ 以及其他目标语言。Faust 库提供一套丰富的音频 DSP 对象，可在创建 DSP 算法的过程中使用这些对象。使用 Faust，可以快速创建大型算法，从而充分利用 SHARC 音频模块平台提供的计算能力。

eval board
schematic 23
schematic 24
schematic 25
EVAL-ADRV9008/9

ADRV9008/ADRV9009 评估板

立即购买 更多内容

特性和优点

  • 用于评估的完整射频卡
    • ADRV9009-W/PCBZ：适用于 ADRV9009（双射频接收器/发射器/观察接收器评估板）的评估套装
    • ADRV9008-1W/PCBZ：适用于 ADRV9008-1（双射频接收器评估板）的评估套装
    • ADRV9008-2W/PCBZ：适用于 ADRV9008-2（双射频发射器/观察接收器评估板）的评估套装
  • 宽带射频工作频率范围为75MHz - 6GHz
  • 附带高效电源解决方案和时钟解决方案
  • 连接 Xilinx ZC706 母板 (EVAL-TPG-ZYNQ3) 的 FMC 连接器
  • 使用单个 FMC 连接器供电
  • 包括原理图、布局图、BOM、HDL、驱动程序和应用软件

产品详情

ADRV9009-W/PCBZ 是一款无线电卡，设计用于展示 ADRV9009 —— 较宽带宽、较高性能 RF 集成收发器。无线电卡提供单个 2x2 收发器平台，用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。ADRV9009-W/PCBZ 是双通道接收器和集成观测接收器的双通道发射器的单芯片 TDD 解决方案。

ADRV9009-W/PCBZ 可在 75MHz 至 6GHz 的宽调谐范围内工作，但 RF 性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后 1 dB 或 1% EVM 的性能。

ADRV9008-1W/PCBZ 是一款用于展示 ADRV9008-1 的评估套件，在 75MHz 至 6GHz 调谐范围内提供双通道接收器。ADRV9008-2W/PCBZ 是一款用于展示 ADRV9008-2 的评估套件，在 75MHz 至 6GHz 调谐范围内提供集成观测接收器的双通道发射器。

ADRV9008/ADRV9009 评估和原型制作平台
ADI 提供用于评估、原型设计和参考设计的全套软硬件工具。下表列出了可用的软硬件工具。

载波板 软件和驱动程序
评估平台 评估软件：
  • API 库
  • 用于配置和数据采集的 Windows GUI
原型制作平台 原型制作软件：
  • 开源 Linux 驱动程序
  • 用于数据采集的开源 Linux IIO 示波器
  • 兼容 GNU Radio
  • 基于 GitHub 的公开参考设计，采用 ADI JESD204B 接口框架

ADRV9371
ADRV9371-N/PCBZ和ADRV9371-W/PCBZ板
ADRV9371-N_PCBZ Evaluation Board ADRV9371 SD Card - Windows ADRV9371 SD Card - Linux
ADRV9375
ADRV9375-N/PCBZ和ADRV9371-W/PCBZ评估板
ADRV9375-PCBZ - Angle View ADRV9375-PCBZ - Top View ADRV9375-PCBZ - Bottom View
EVAL-SC584-EZLITE
面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC584评估硬件（349引脚CSPBGA）
ADZS-SC584-EZLITE - Angle View ADZS-SC584-EZLITE - Bottom View ADZS-SC584-EZLITE - Top View ADZS-SC584-EZLITE Kit
EVAL-SC589-EZLITE
面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）
ADZS-SC589-EZLITE - Angle View ADZS-SC589-EZLITE - Bottom View ADZS-SC589-EZLITE - Top View ADZS-SC589-EZLITE Kit

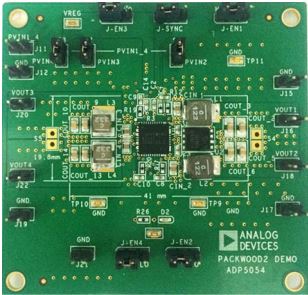

EVAL-ADP5054
ADP5054 评估板
ADP5054 Evaluation Board
EVAL-ADRV9026/ADRV9029
ADRV9026和ADRV9029评估板
ADRV9029 Evaluation Board - Angle View ADRV9029 Evaluation Board - Top View ADRV9029 Evaluation Board - Bottom View
SHARC音频模块(ADZS-SC589-MINI)
SHARC音频模块(SAM)是适合音频应用的可扩展硬件/软件平台。
ADZS-SC589-MINIANGLE ADZS-SC589-MINITOP ADZS-SC589-MINIBOTTOM SHARC Audio Module (ADZS-SC589-MINI)
EVAL-ADRV9008/9
ADRV9008/ADRV9009 评估板
ADRV9009-W-PCBZANGLE-web ADRV9009-W-PCBZTOP-web ADRV9009-W-PCBZBOTTOM-web

参考电路

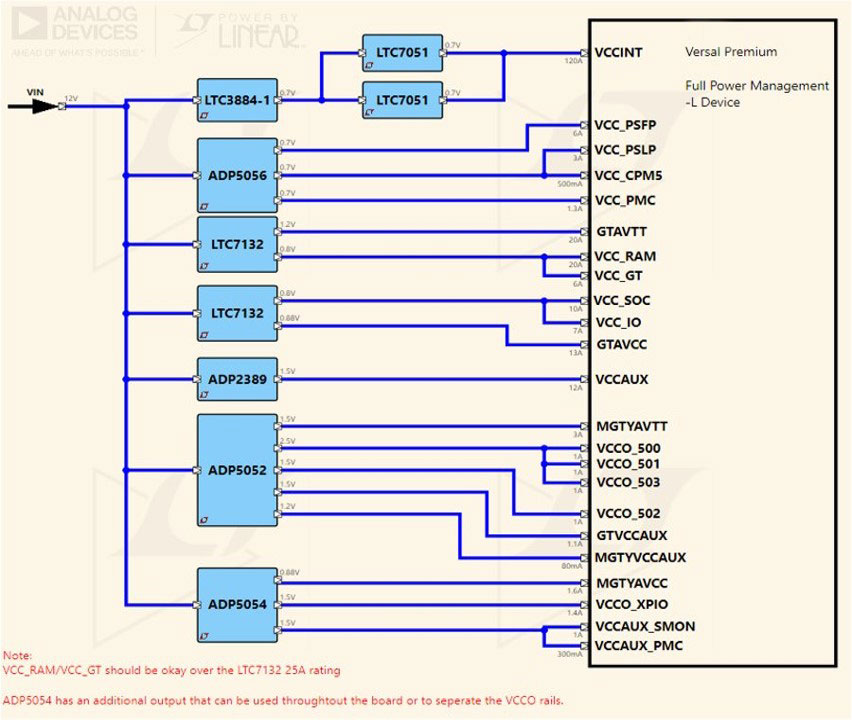

Full Power Management (-L Devices)​
Full Power Management (-L Devices)​

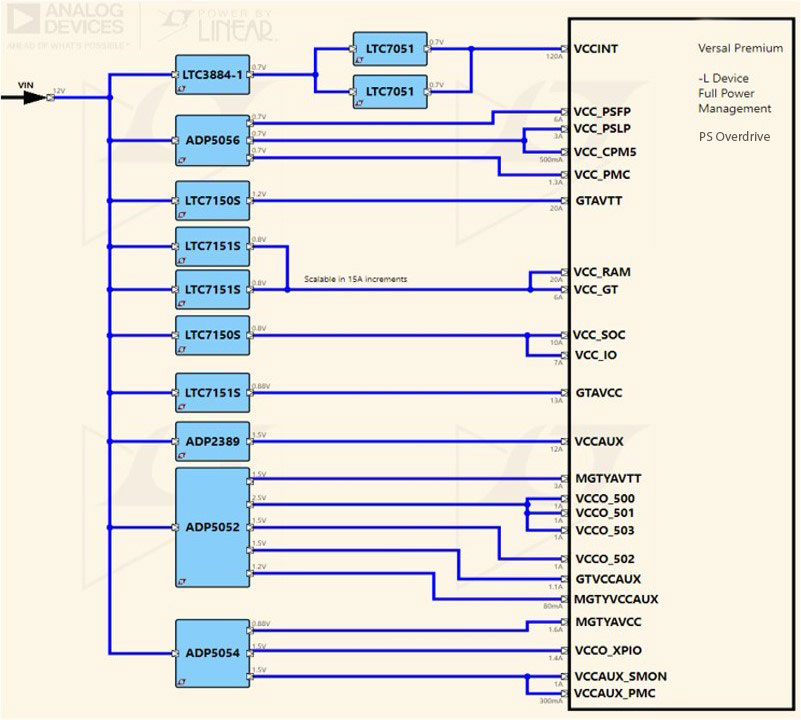

Full Power Management (-L Devices) PS Overdrive
Versal Premium 参考设计

Non-Hardware Verified Design

查看参考设计详情

特性和优点

  • Xilinx Versal™ Premium series solves a broad range of industry-specific problems with performance and flexibility. Core use cases include storage acceleration, data center network acceleration, 5G xHaul and Passive optical networks.

  • Analog Devices, Inc. supports power delivery solutions for the Versal Premium Platform. Monolithic solutions are used on the Versal Premium Platform to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3884-1
    • LTC7051
    • ADP5056
    • LTC7132
    • ADP2389
    • ADP5052
    • ADP5054
    • LTC7150S
    • LTC7151S
Versal Premium
Non-Hardware Verified Design
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
