ADMV8052

推荐新设计使用

30 MHz至520 MHz数字可调带通滤波器

数据手册 (Rev. 0)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 数字可调谐、多倍频程、带通调谐
    • 3dB带宽(BW)：7至11%
    • 低插入损耗：4dB (9% BW)
    • 出色的抑制：20 dB (2 x BW)
    • 出色的线性度
    • 以单芯片替代分立式解决方案

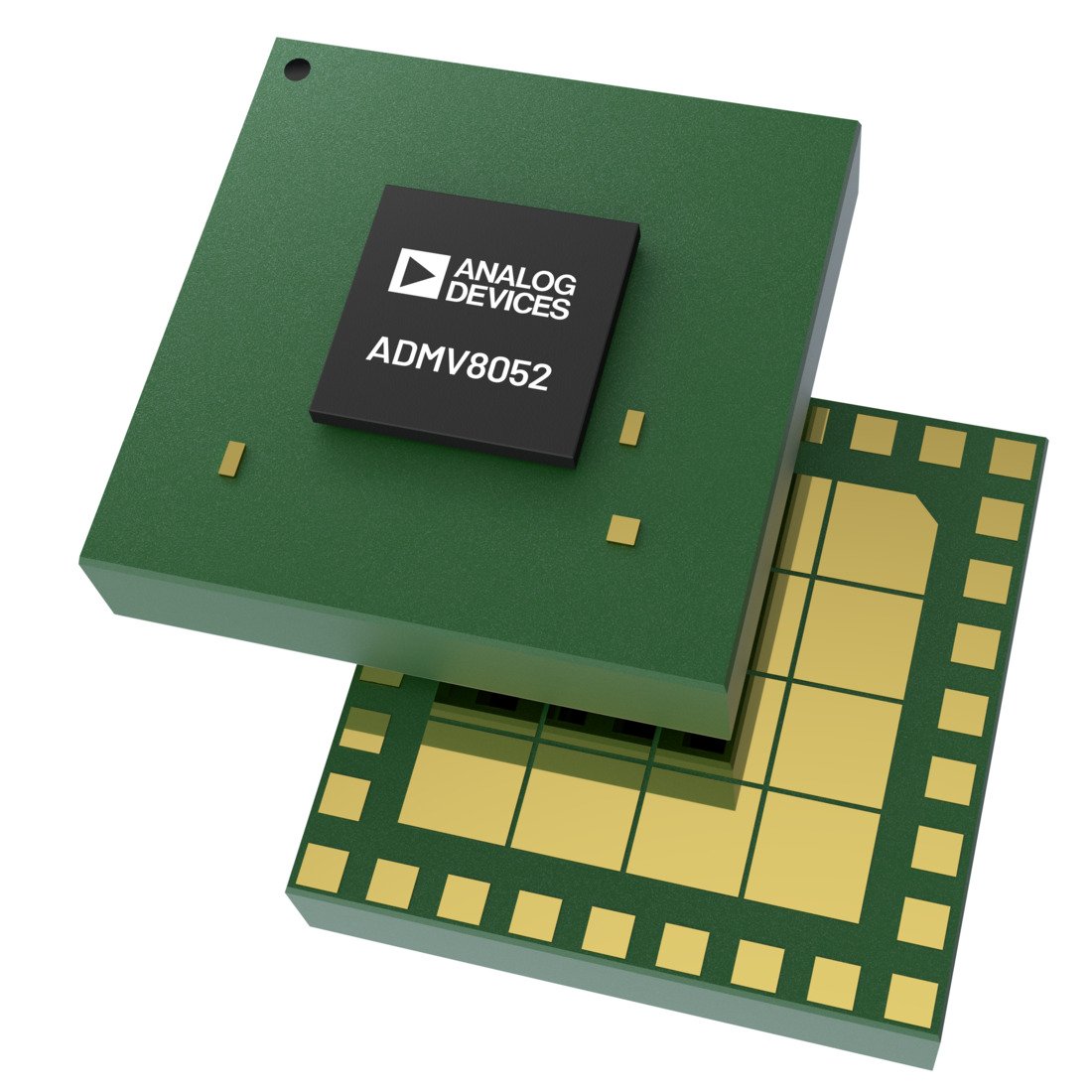

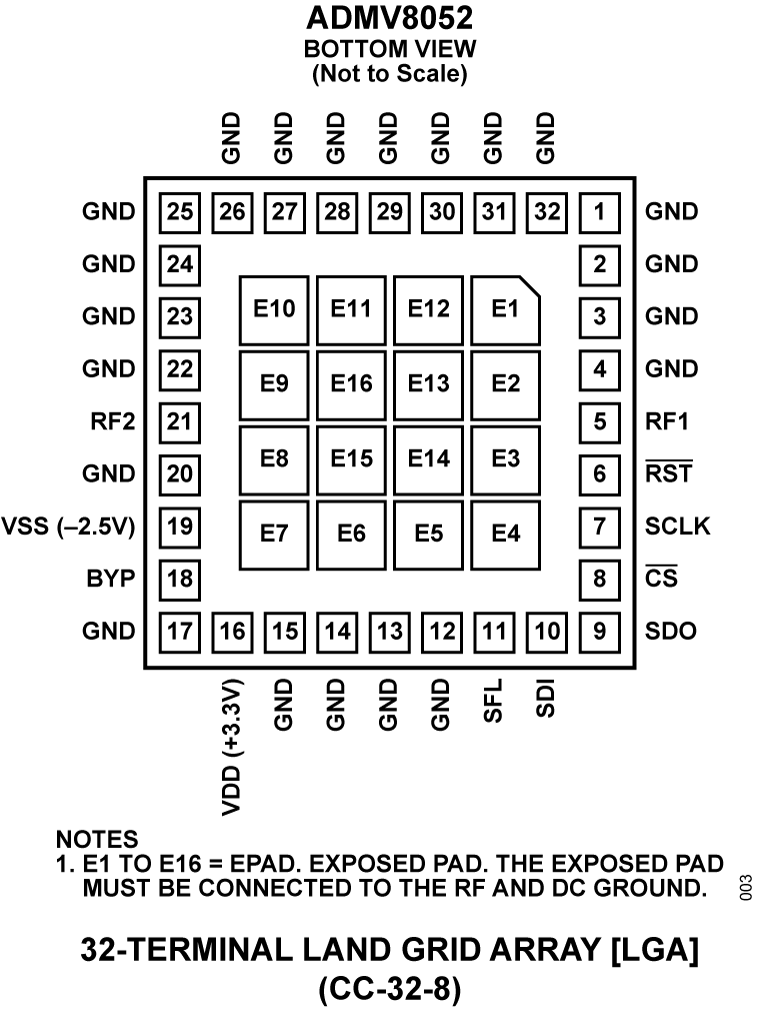

    • 紧凑型22 × 22 x 5.73 mm LGA封装
    ADMV8052

    30 MHz至520 MHz数字可调带通滤波器
    提问

    参考资料

    数据手册 1

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    ADRV9002
    		推荐新设计使用 双通道窄带和宽带RF收发器
    ADC/DAC组合转换器 1
    AD9361
    		推荐新设计使用 RF捷变收发器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADMV8052

    Evaluating the ADMV8052 30 MHz to 520 MHz, Digitally Tunable Band-Pass Filter

    立即购买 更多内容

    特性和优点

    • Fully featured evaluation board for the ADMV8052
    • On-board SDP-S connector for the SPI
    • Evaluation using on-board LDO regulators powered by the USB
    • ACE software interface for SPI control

    产品详情

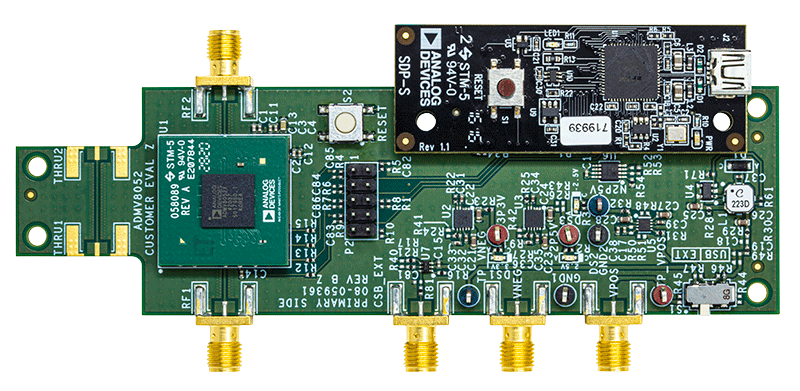

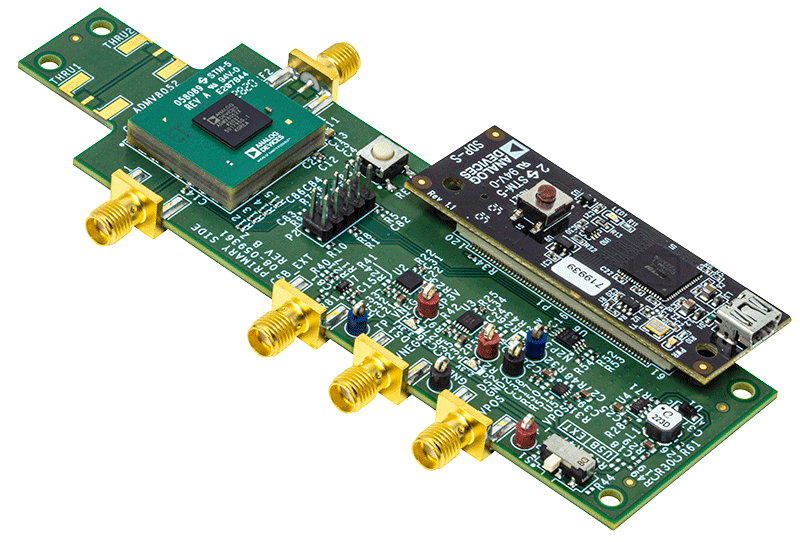

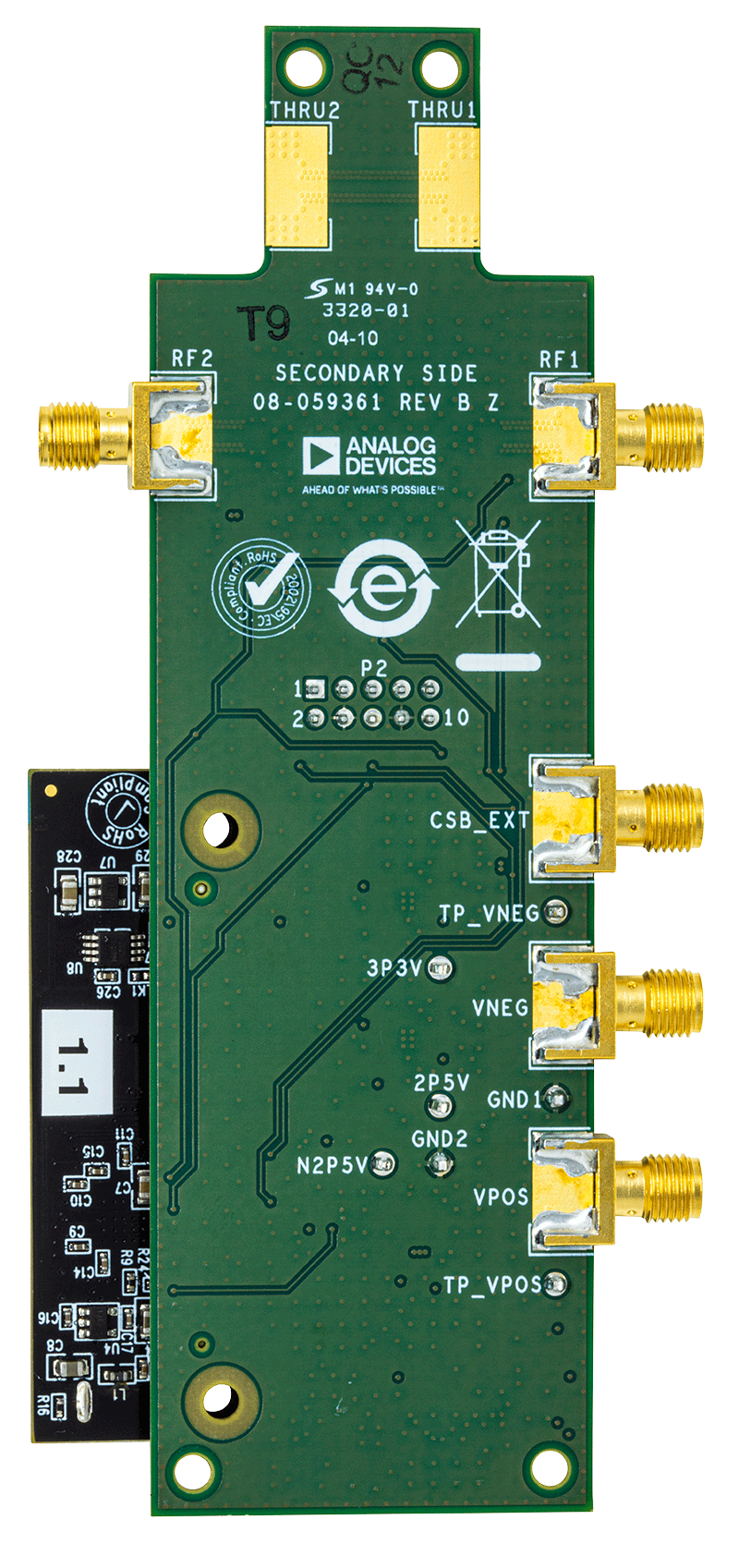

    The ADMV8052-EVALZ is available for evaluating the ADMV8052 digitally tunable, band-pass filter (BPF). The ADMV8052-EVALZ incorporates the ADMV8052 chip, as well as a negative voltage generator, low dropout (LDO) regulators, and an interface to the EVAL-SDP-CS1Z (SDP-S) system demonstration platform (SDP) to allow simple and efficient evaluation. The negative voltage generator and LDO regulators allow the ADMV8052 to be powered by either the 5 V USB supply voltage from the PC via the SDP-S or by using two external power supplies.

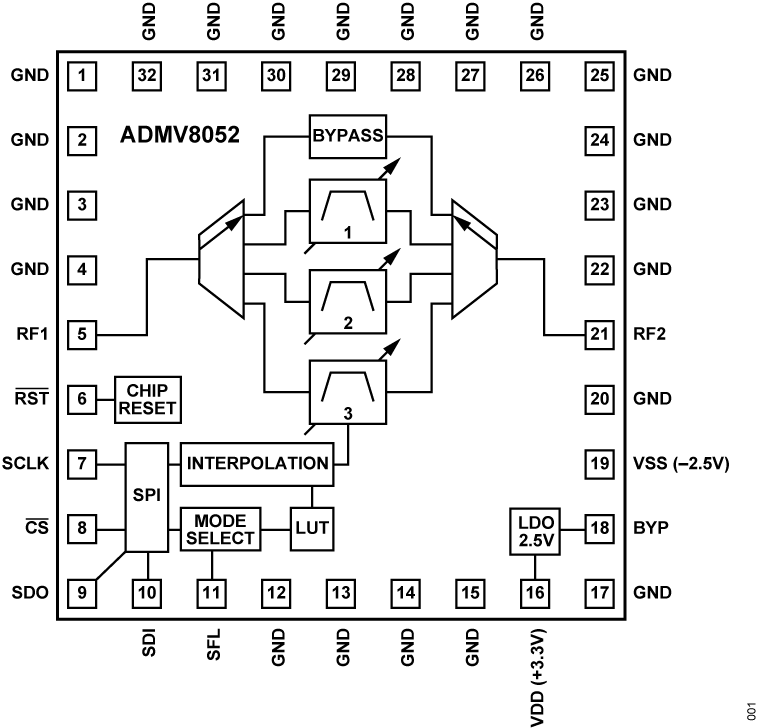

    The ADMV8052 is an IC that features a digitally selectable frequency of operation. The chip features three BPFs that span from 30 MHz to 520 MHz. The chip can be programmed using a 4-wire serial port interface (SPI), and the SDP-S controller allows the user to interface with the SPI of the ADMV8052 through the Analog Devices, Inc., Analysis | Control | Evaluation (ACE) software.

    For full details on the ADMV8052, see the ADMV8052 data sheet, which must be consulted in conjunction with this user guide when using the ADMV8052-EVALZ.
    EVAL-ADMV8052
    Evaluating the ADMV8052 30 MHz to 520 MHz, Digitally Tunable Band-Pass Filter
