ADMV4420

推荐新设计使用

具有集成小数 N 分频 PLL 和 VCO 的 K 波段下变频器

数据手册 (Rev. A)

产品模型: 3

Viewing:

产品详情

RF 前端集成了 RF 巴伦和 LNA
双平衡有源混频器，带高动态范围 IF 放大器
具有低相位噪声和多核 VCO 的小数 N 频率合成器
采用集成 LDO 稳压器的 5 V 电源供电
输出 P1dB：7 dBm
输出 IP3：16 dBm
转换增益：36 dB

噪声指数：7 dB
RF 输入频率范围：16.95 GHz 至 22.05 GHz
内部 LO 频率范围：16.75 GHz 至 21.15 GHz
IF 频率范围：900 MHz 至 2500 MHz
单端 50 Ω 输入阻抗和 75 Ω IF 输出阻抗
可通过 4 线 SPI 编程

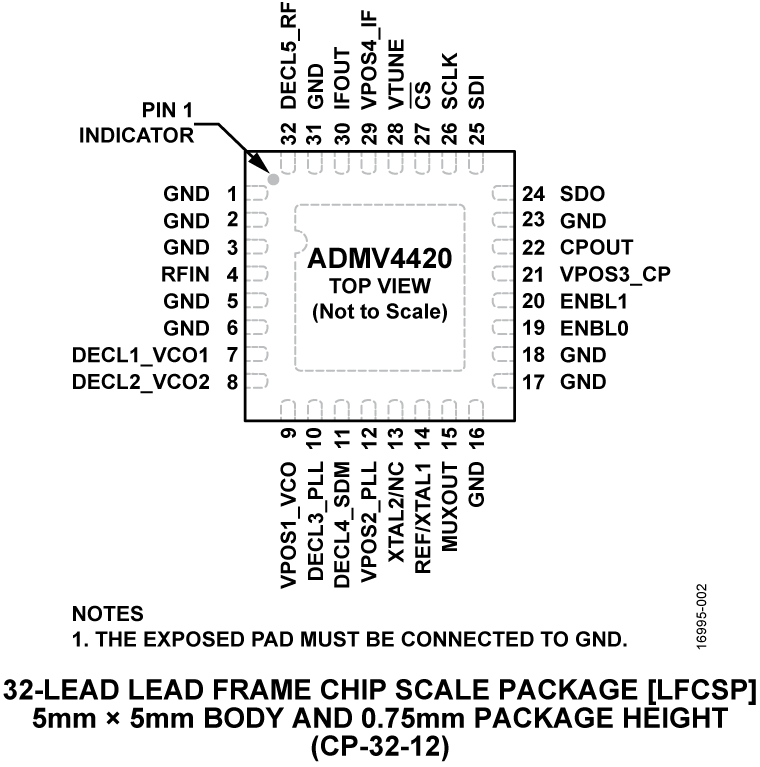

32 引脚, 5 mm × 5 mm LFCSP

参考资料

数据手册 1

ADMV4420: K Band Downconverter with Integrated Fractional-N PLL and VCO Data Sheet (Rev.A) 11/02/2018

用户手册 1

UG-1404: Evaluating the ADMV4420, K Band Downconverter with Integrated Fractional-N PLL and VCO (Rev.0) 11/02/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADMV4420ACPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADMV4420ACPZ-R2	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADMV4420ACPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

ADMV4420 Linux GitHub Driver Source Code

工具及仿真模型

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

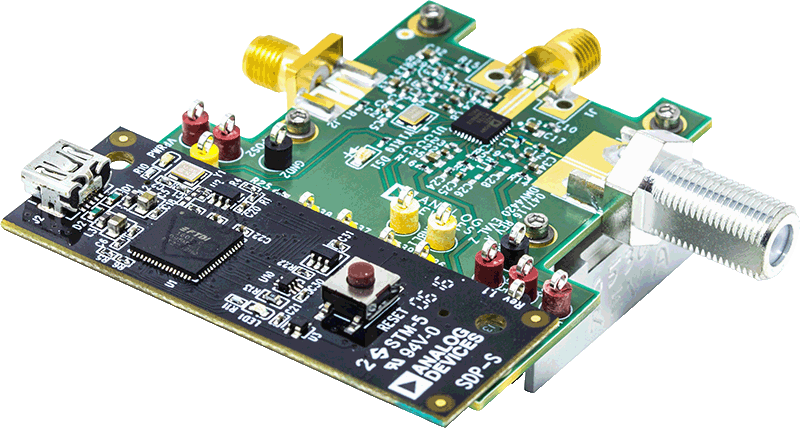

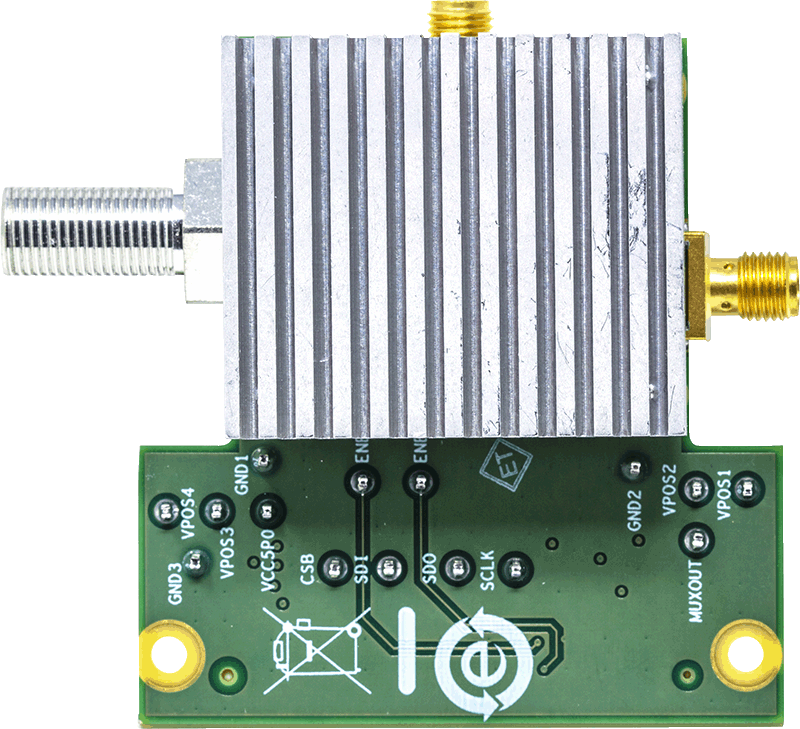

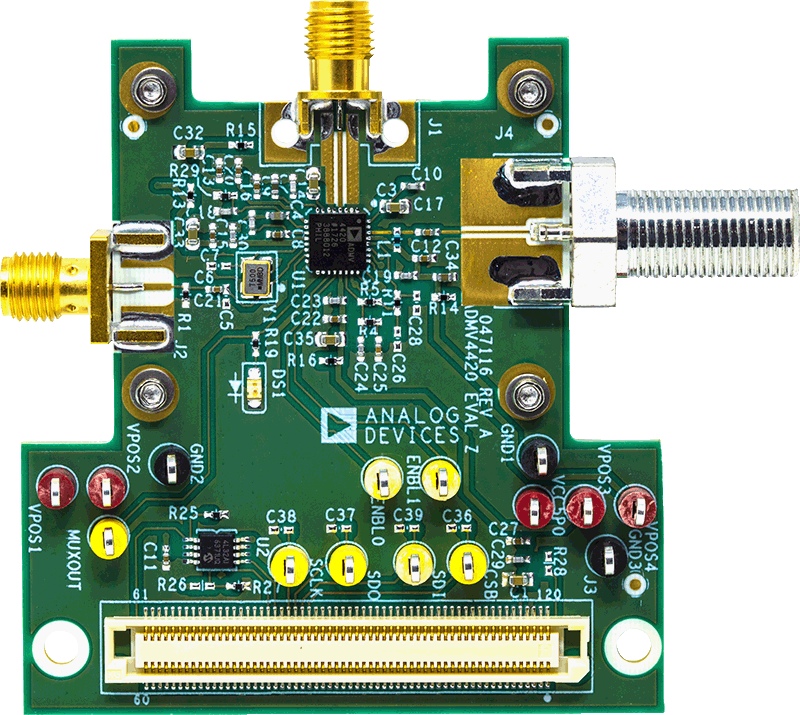

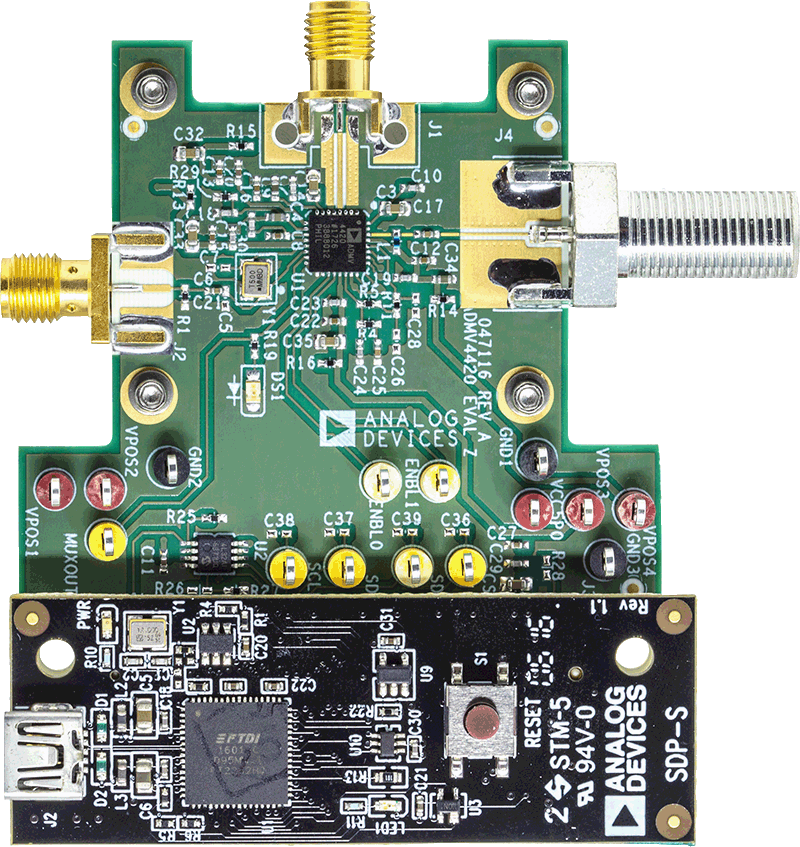

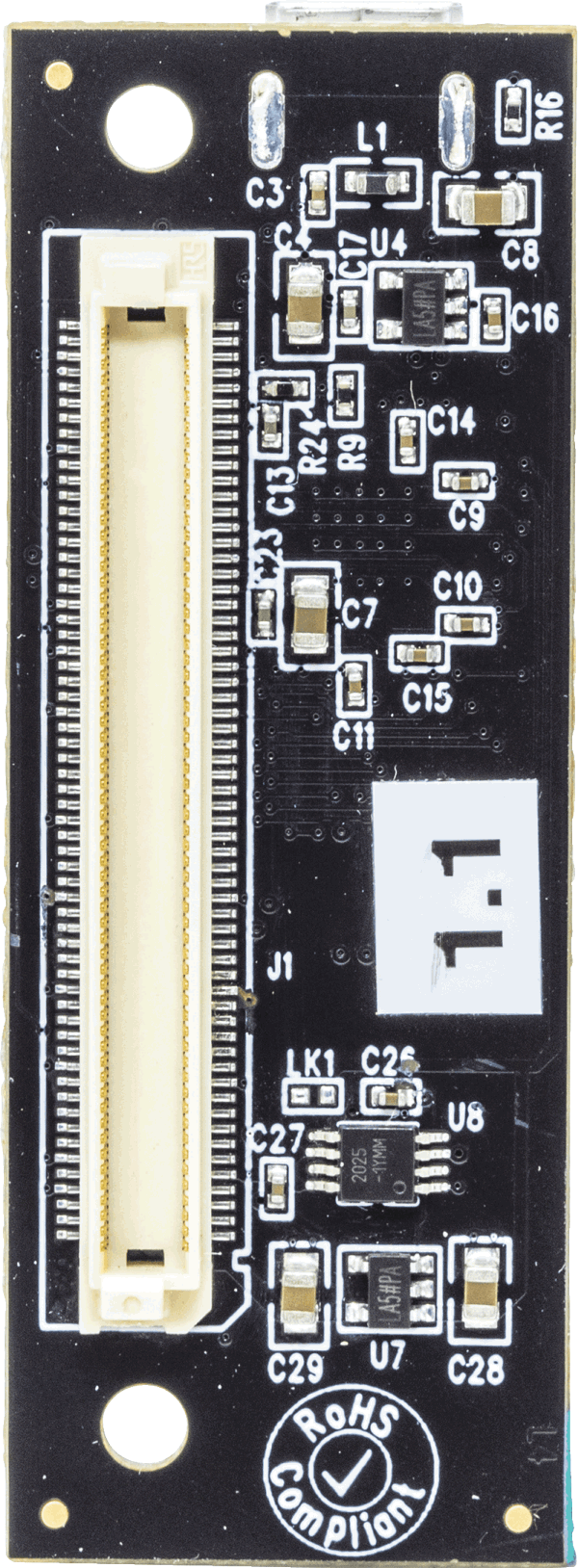

ADMV4420 评估板

立即购买更多内容

特性和优点

适用于 ADMV4420 的功能完备的评估板。

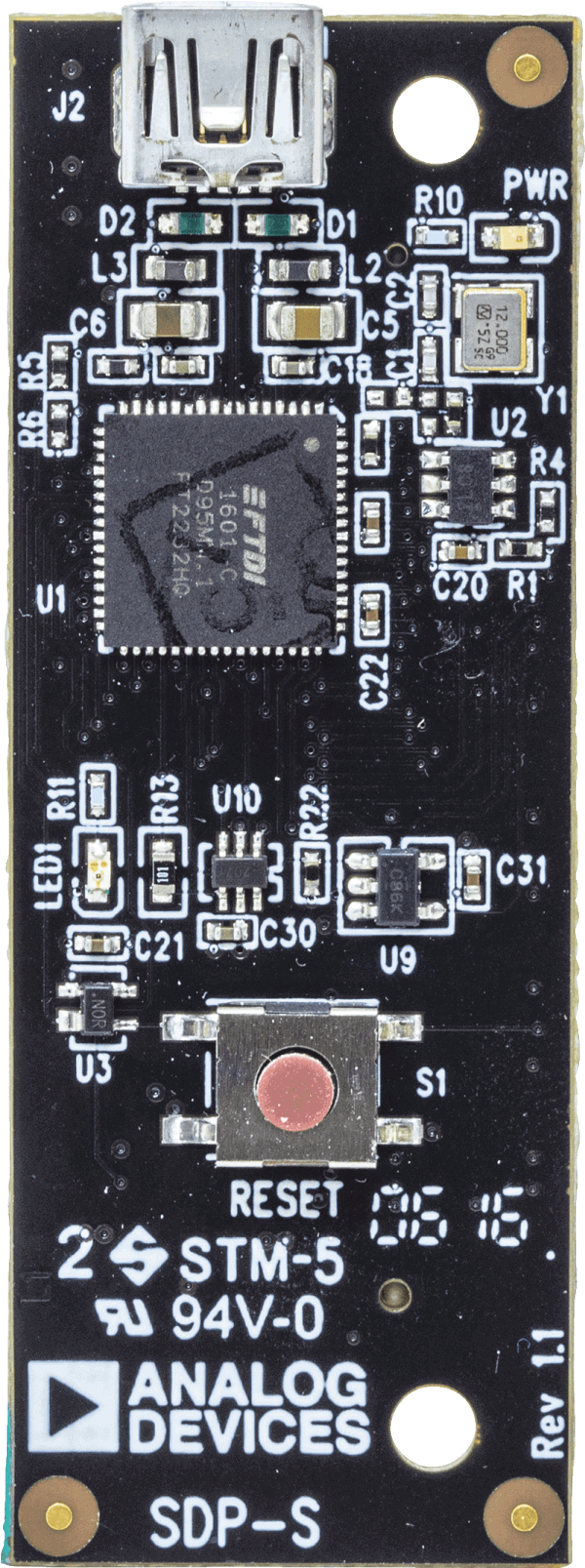

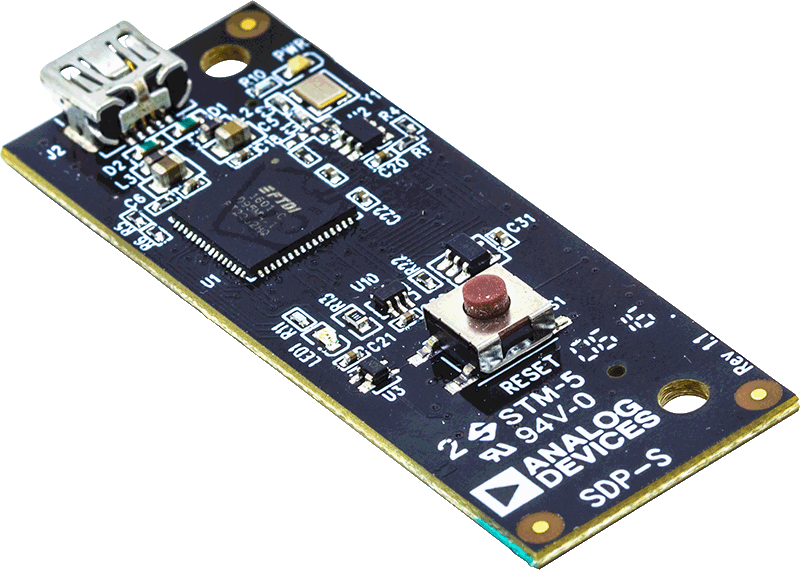

用于 SPI 控制的板载 SDP-S 连接器
5 V 工作温度
用于 SPI 控制的 ACE 软件接口

产品详情

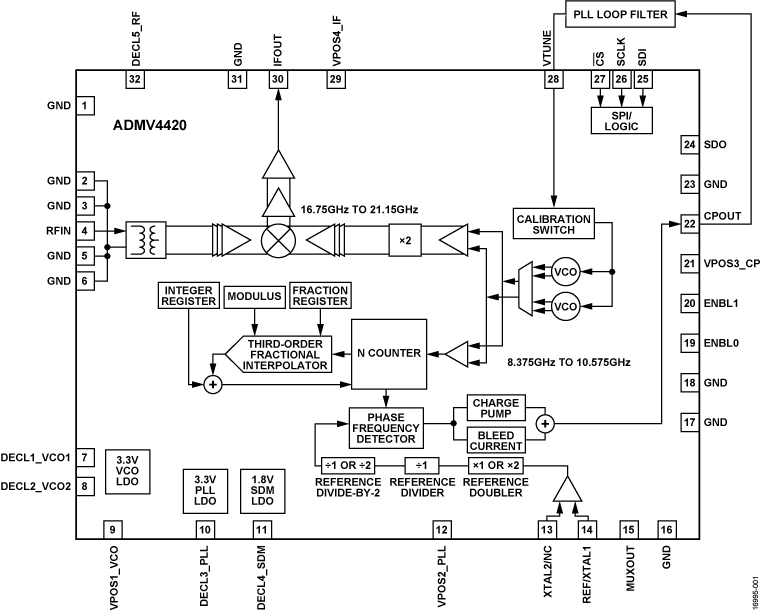

ADMV4420 是一款高度集成的双平衡有源混频器，集成了小数 N 分频频率合成器，非常适合下一代 K 波段卫星通信。

射频（RF）前端由集成的 RF 巴伦和低噪声放大器（LNA）组成，可实现最佳的 7 dB 单边带噪声指数，同时较大限度地减少外部元件。此外，高动态范围中频（IF）输出放大器提供 36 dB 的标称转换增益。

集成的低相位噪声、小数 N 分频锁相环（PLL），带有多核压控振荡器（VCO）和内部 2 倍乘法器，可为双平衡混频器产生必要的片内本地振荡器 LO 信号，无需外部频率合成。多核 VCO 使用内部自动校准程序，使得 PLL 可选择必要设置，并锁定约 400 μs。

评估板上 PLL 的参考输入采用差分激励的 50 MHz 晶体振荡器。或者，参考输入可以由外部单端基准电压源驱动。PLL 的相位频率检波器（PFD）比较频率最高可达 50 MHz。

ADMV4420 采用硅锗（SiGe）、双极互补金属氧化物半导体（BiCMOS）工艺制造，提供 32 引脚、符合 RoHS 标准的 5 mm × 5 mm LFCSP 封装，并带有裸露焊盘。该套件的额定温度范围为 -40°C 至 + 85°C，采用 5 V 电源供电。

资料

UG-1404: Evaluating the ADMV4420, K Band Downconverter with Integrated Fractional-N PLL and VCO (Rev.0)
2018/11/2
