ADM7150

推荐新设计使用

800 mA、超低噪声/高 PSRR LDO

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：4.5 V至16 V
  • 最大输出电流：800 mA
  • 低噪声：
    总积分噪声：1.0 μVRMS（100 Hz至100 KHz）；
    1.6 μVRMS（10 Hz至100 KHz）

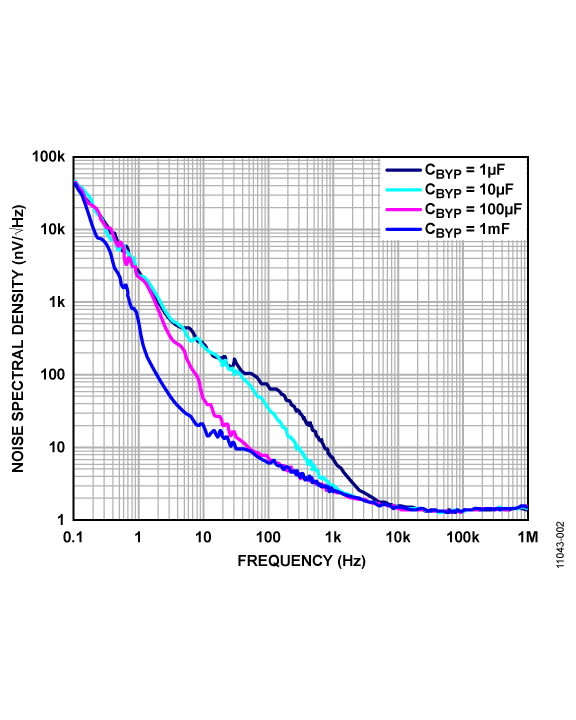

  • 10 KHz以上时的噪声频谱密度：<1.7nV√Hz
  • 1 KHz至100 KHz的PSRR：>90 dB；1 MHz时的PSRR：>60dB (VOUT = 5V)
  • 压差： 600 mV（VOUT = 5 V/800 mA负载）
  • 初始精度： ±1%
  • 在整个线路、负载与温度范围内的精度： ±2%
  • 静态电流：IGND = 4.3 mA（空载）
  • 低关断电流： 0.1 μA
  • 使用10 μF陶瓷输出电容保持稳定
  • 固定输出电压选项： 1.8 V、2.8 V、3.0 V、3.3 V和5.0 V
    （1.5 V至5.0 V范围内提供16种输出）
  • 8引脚LFCSP封装和SOIC封装

ADM7150
800 mA、超低噪声/高 PSRR LDO
ADM7150 Pin Diagram ADM7150 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

设计笔记 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
ADM7151
推荐新设计使用 800 mA、超低噪声/高 PSRR 可调 V out LDO
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADM7150-1.8
  • ADM7150-2.8
  • ADM7150-3.0
  • ADM7150-3.3
  • ADM7150-4.5
  • ADM7150-4.8
  • ADM7150-5.0
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

立即购买 更多内容

特性和优点

  • TX
    • 16位12GSPS RFDAC
    • JESD204B接口
      • 8个通道，最高可达12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
    • 最大速率下的64位NCO
    • 模拟工作模式：
      • 正常模式：6GSPS DAC速率
        • 频率合成最高可达2.5GHz（第一奈奎斯特）
      • 混频模式：6GSPS DAC速率
        • 第2和第3奈奎斯特区中的频率合成
      • 2X正常模式：12GSPS DAC速率
        • 频率合成最高可达6GHz（第一奈奎斯特）
      • 出色的动态性能
  • RX
    • 3.2GHz全功率带宽（2.5GSPS时）
      • 噪声密度 = -149.5dBFs/Hz，ENOB = 9.5位
      • SFDR = 77 dBc（1GHz Ain，2.5Gsps）
      • SFDR = 77dBc（1.8GHz Ain，2.5Gsps）
    • +/-0.3 LSB DNL，+/-1.0 LSB INL
    • 双电源：1.3V和2.5V
    • 8或6通道JESD204B输出
    • 用于快速检测输出的可编程削波阈值
    • 每通道集成两个宽带数字下变频器(DDC)
      • 10位复数NCO
      • 2个级联半带滤波器（十进制/8、十进制/16）
    • 用于同步处理对齐的时间戳
      • SYSREF设置/保持检测器
    • 可编程中断(IRQ)事件监控器

产品详情

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

eval board
schematic 5
EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ 评估板

立即购买 更多内容

特性和优点

  • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

产品详情

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。 与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下：

  • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。 该评估板集成放大级，可保持ACD的满量程输入。 板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。 该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。




eval board
schematic 6
EVAL-ADM7150

ADM7150和ADM7151评估板

立即购买 更多内容

产品详情

ADM7150CP-EVALZ和ADM7151CP-04-EVALZ评估板分别用于演示ADM7150和ADM7151线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

更多有关线性稳压器的详情，请参考 ADM7150 和 ADM7151 数据手册。

注意：ADM7151为可调器件，需使用两个电阻才能设置输出电压

eval board
