LTM8045

推荐新设计使用

具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器

产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 硬件生态系统
  • 工具及仿真模型
  • 参考电路
  • 最新评论
    •

    产品详情

    • SEPIC 或负输出拓扑
    • 宽输入电压范围：2.8V 至 18V

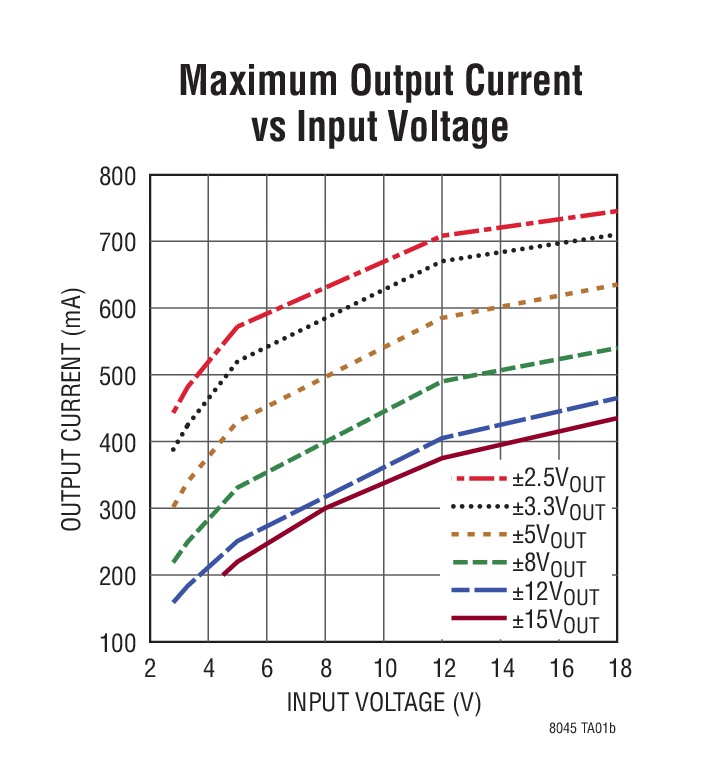

    • 在 VIN = 12V、VOUT = 2.5V 或 –2.5V 时可提供高达 700mA 的输出电流
    • 在 VIN = 12V、VOUT = 15V 或 –15V 时可提供高达 375mA 的输出电流
    • 2.5V 至 15V 或 –2.5V 至 –15V 输出电压
    • 可选的开关频率：200kHz 至 2MHz
    • 可编程软启动
    • 可由用户配置的欠压闭锁

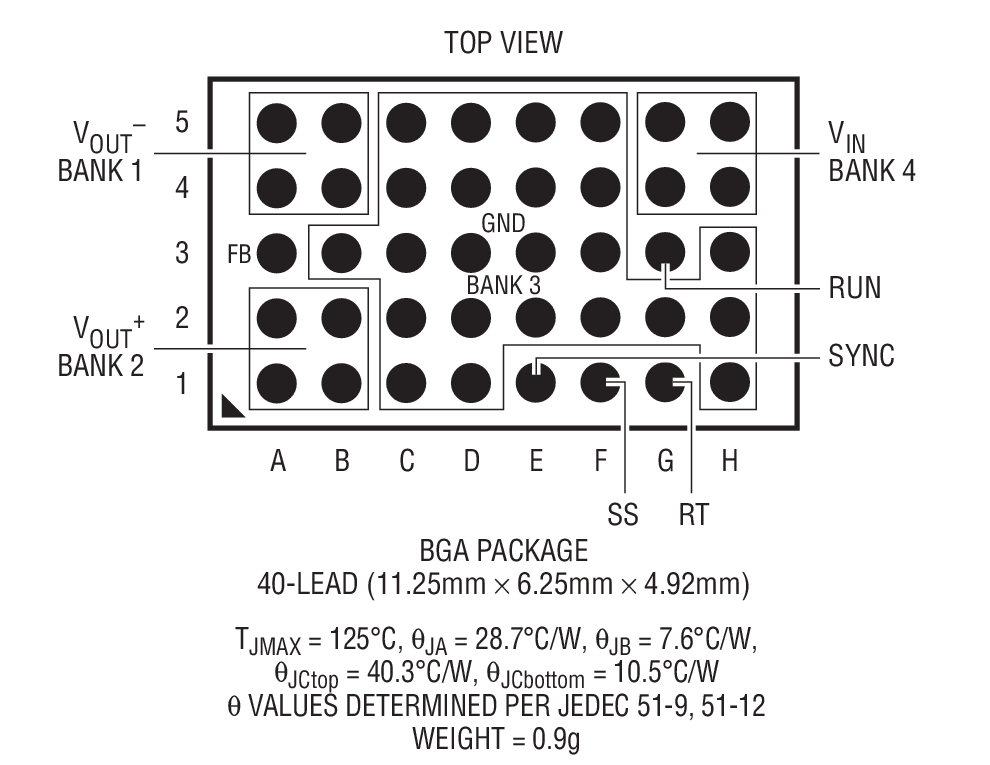

    • 6.25mm x 11.25mm x 4.92mm BGA 封装
    LTM8045
    具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器
    提问

    参考资料

    可靠性数据 1

    了解更多

    硬件生态系统

    部分模型 产品周期 描述
    开关稳压器 2
    LTM8047
    		推荐新设计使用 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
    LTM4605
    		推荐新设计使用 高效率、降压-升压型 DC/DC μModule 稳压器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • LTM8045
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    参考电路

    EVAL-CN0417-EBZ Evaluation Board
    EVAL-CN0417-EBZ Evaluation Board

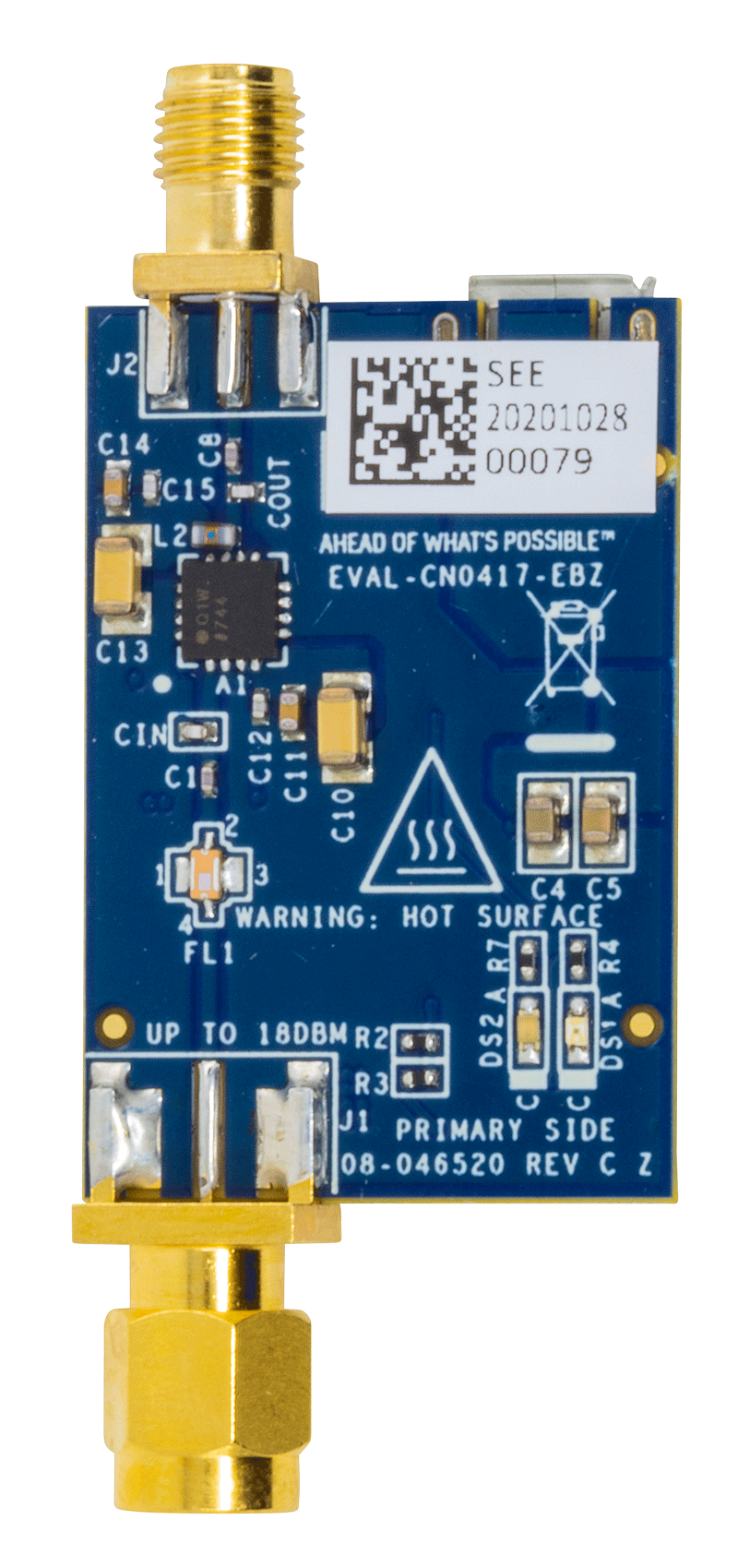

    EVAL-CN0417-EBZ Evaluation Board - Top View

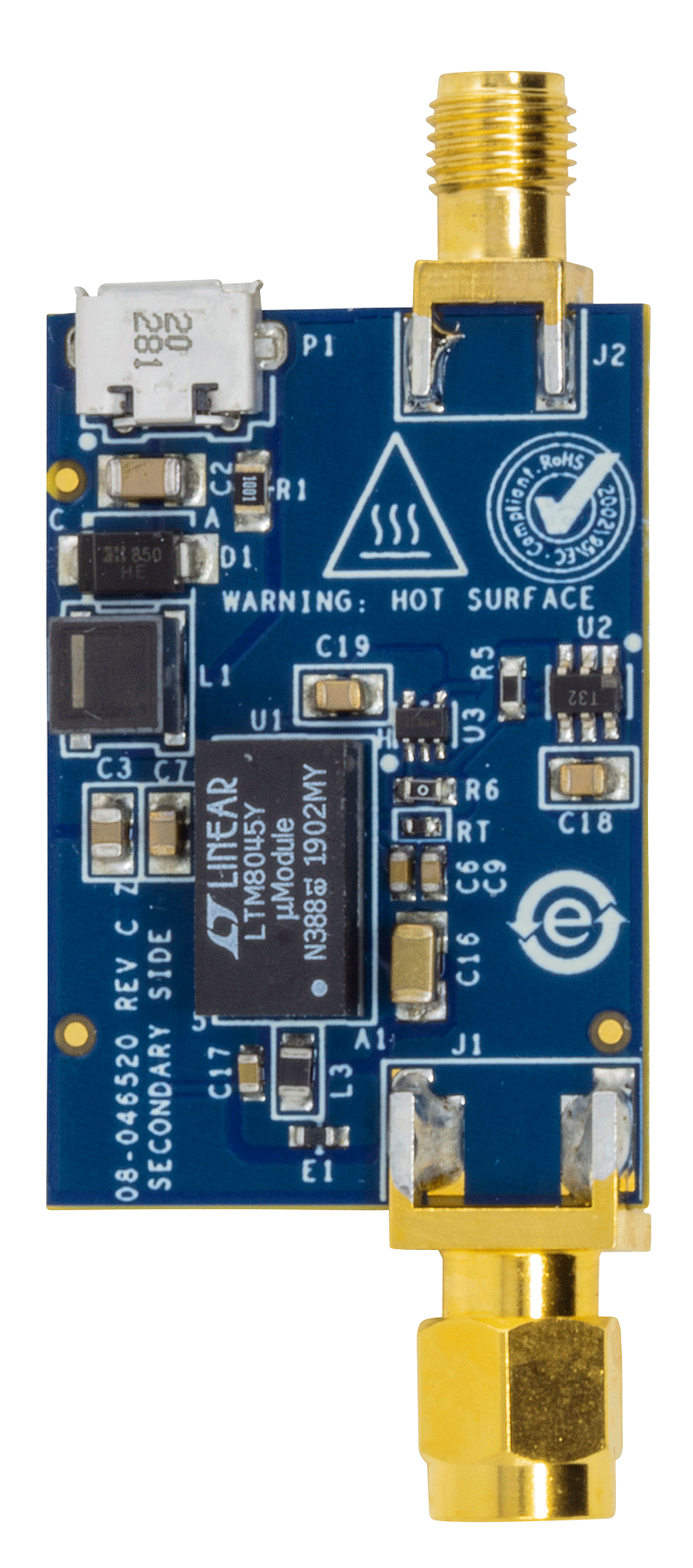

    EVAL-CN0417-EBZ Evaluation Board - Bottom View
    CN0417 参考设计

    USB Powered 2.4 GHz RF Power Amplifier

    查看参考设计详情

    特性和优点

    • +20 dB Gain Block
    • USB Powered
    • SMA connector for ease of use
    Figure 1. CN0511 Functional Block Diagram
    Figure 1. CN0511 Functional Block Diagram
    EVAL-CN0511-RPIZ Evaluation Board
    EVAL-CN0511-RPIZ Evaluation Board - Top View
    EVAL-CN0511-RPIZ Evaluation Board - Bottom View
    CN0511 参考设计

    DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率

    查看参考设计详情

    特性和优点

    • DC至5.5 GHz单信号音发生器
    • +/- 0.5 dB宽带幅度校准范围：0 dBm至-40 dBm
    • 48位频率调谐分辨率(~43 uHz)
    • 可快速轻松启动的板载VCXO
    • 兼容Raspberry Pi 3B+、4、Zero W、Zero 2W
    CN0522 Simplified Functional Block Diagram
    CN0522 Simplified Functional Block Diagram
    CN0522 参考设计

    USB供电、915 MHz ISM无线电频段、具有过温管理功能的1 W功率放大器

    查看参考设计详情

    特性和优点

    • 针对915MHz ISM频段进行了优化
    • 1W功率放大器
    • 超温管理可防止损坏组件
    CN0417
    USB Powered 2.4 GHz RF Power Amplifier
    CN0511
    DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率
    CN0522
    USB供电、915 MHz ISM无线电频段、具有过温管理功能的1 W功率放大器

    最新评论

    需要发起讨论吗？ 没有关于 LTM8045的相关讨论？是否需要发起讨论？

    在EngineerZone®上发起讨论
