ADP7158

推荐新设计使用

2 A、超低噪声、高PSRR、固定输出、RF线性稳压器


数据手册 (Rev. C)
产品模型
14
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：2.3 V至5.5 V
  • 可提供1.2 V至3.3 V的16路标准电压
  • 最大负载电流：2 A
  • 低噪声
    • 100 Hz到100 kHz总积分噪声：0.9 µV rms
    • 10 Hz到100 kHz总积分噪声：1.6 µV rms
  • 噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
  • 电源抑制比(PSRR)
    • 70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V
  • 电压差：200 mV（典型值，IOUT = 2 A，VOUT = 3.3 V）
  • 初始精度：±0.6%（ILOAD = 10 mA时）
  • 在整个线路、负载与温度范围内的精度：±1.5%
  • 静态电流：IGND = 4.0 mA（空载），9.0 mA (2 A)
  • 低关断电流：0.2 μA
  • 使用10 µF陶瓷输出电容保持稳定
  • 10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
  • 精密使能
  • ADIsimPower工具支持
ADP7158

2 A、超低噪声、高PSRR、固定输出、RF线性稳压器

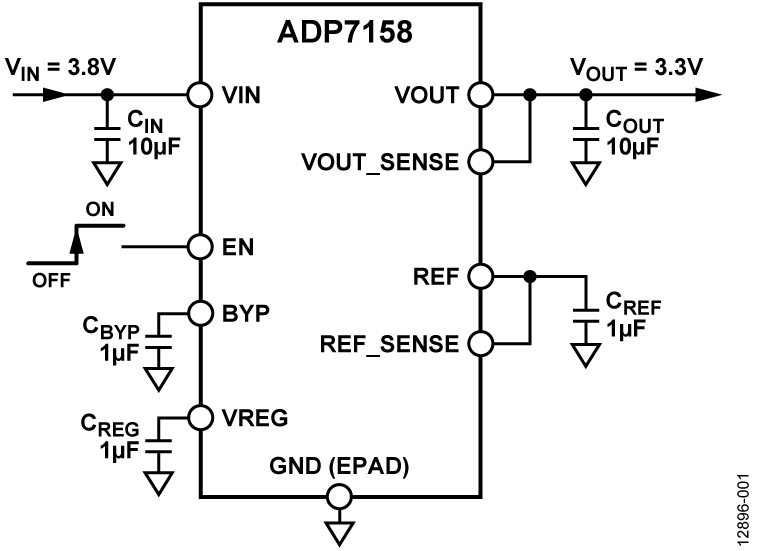

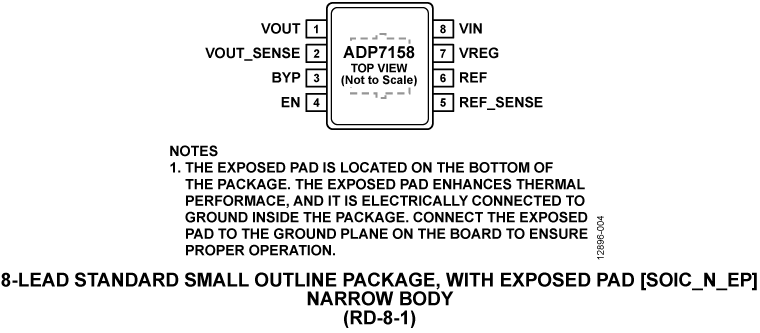

ADP7158 Circuit Diagram ADP7158 Pin Configuration ADP7158 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
ADP7159
推荐新设计使用

2 A、超低噪声、高PSRR、可调输出、RF线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP7158-1.2
  • ADP7158-1.8
  • ADP7158-2.0
  • ADP7158-2.5
  • ADP7158-2.8
  • ADP7158-3.0
  • ADP7158-3.3

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

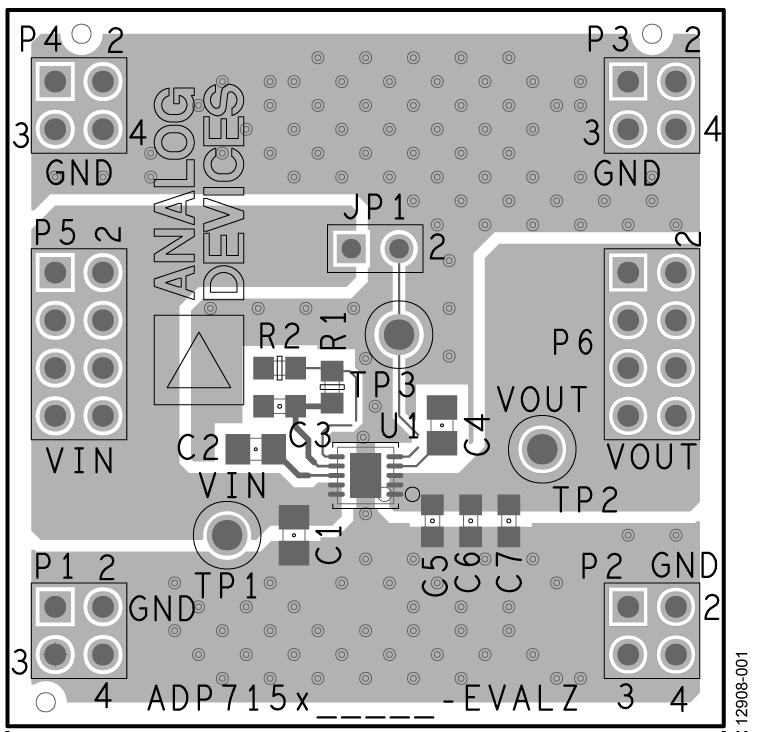

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-ADP7158

ADP7158评估板

立即购买 更多内容

特性和优点

  • 电源抑制比(PSRR)
    • 70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V
  • 低噪声
    • 100 Hz到100 kHz总积分噪声：0.9 µV rms
    • 10 Hz到100 kHz总积分噪声：1.6 µV rms
  • 噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
  • 低压差：200 mV（典型值，VOUT = 3.3 V，IOUT = 2 A）
  • 最大输出电流：2 A
  • 输入电压范围：2.3 V至5.5 V
  • 低静态电流、低关断电流
  • 初始精度：±0.6%（ILOAD = 10 mA时）
  • 在整个线路、负载与温度范围内的精度：±1.5%
  • 10引脚3mm x 3mm LFCSP和8引脚SOIC封装


产品详情

ADP7158CP-3.3EVALZ评估板展示了超低噪声、2 A、固定输出、射频(RF)线性稳压器ADP7158的工作原理和功能。


使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。


超低噪声、2 A、线性稳压器ADP7158的完整技术规格参见ADI公司的ADP7158数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-794。
EVAL-ADP7158
ADP7158评估板

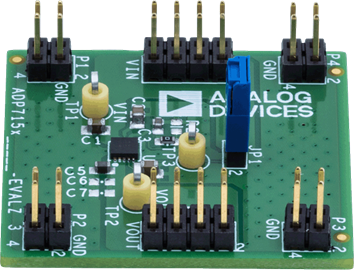

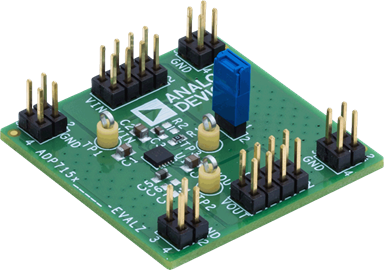

ADP7158CP-3.3 EVALZ - Angle View ADP7158CP-3.3 EVALZ - Angle View ADP7158CP-3.3 EVALZ - Top View ADP7158CP-3.3 EVALZ - Bottom View EVAL-ADP7158 Image

参考电路

Figure 1. CN0566 Simplified Block Diagram
Figure 1. CN0566 Simplified Block Diagram
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ KIT - Angle View
EVAL-CN0566-RPIZ KIT - Angle View
CN0566 参考设计

Phased Array (Phaser) Development Platform

查看参考设计详情

特性和优点

  • 10 GHz to 10.5 GHZ Beamsteering Platform
  • 360 degree Phase Shift w/ 2.8 Degree Resolution
  • 31 dB Amplitude Tuning Range w/ 0.5 dB Resolution.
  • 8-Element Linear Array Antenna
  • Digitized with PlutoSDR
  • Runs directly on a Raspberry Pi
CN0566
Phased Array (Phaser) Development Platform
Figure 1. CN0566 Simplified Block Diagram
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ KIT - Angle View
EVAL-CN0566-RPIZ KIT - Angle View
