ADP5073

推荐新设计使用

1.2 A、DC至DC反相稳压器

数据手册 (Rev. A)

产品模型: 1

Viewing:

产品详情

宽输入电压范围：
2.85 V至15 V
可调负输出至 V_IN − 39 V
集成1.2 A主开关
1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
电阻可编程软启动定时器

具有开关斜率控制功能以降低系统噪声
精密使能控制
电源良好输出
UVLO、OCP、OVP和TSD保护
3 mm x 3 mm、16引脚LFCSP
结温范围：−40°C至+125°C
ADIsimPower工具集支持

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP5073ACPZ-R7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP5073 - Switching Regulators

LTspice中提供以下器件型号：

ADP5073

SIMPLIS Models 1

ADP5073 SIMPLIS Schematic

ADP5073/ADP5074/ADP5075 Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

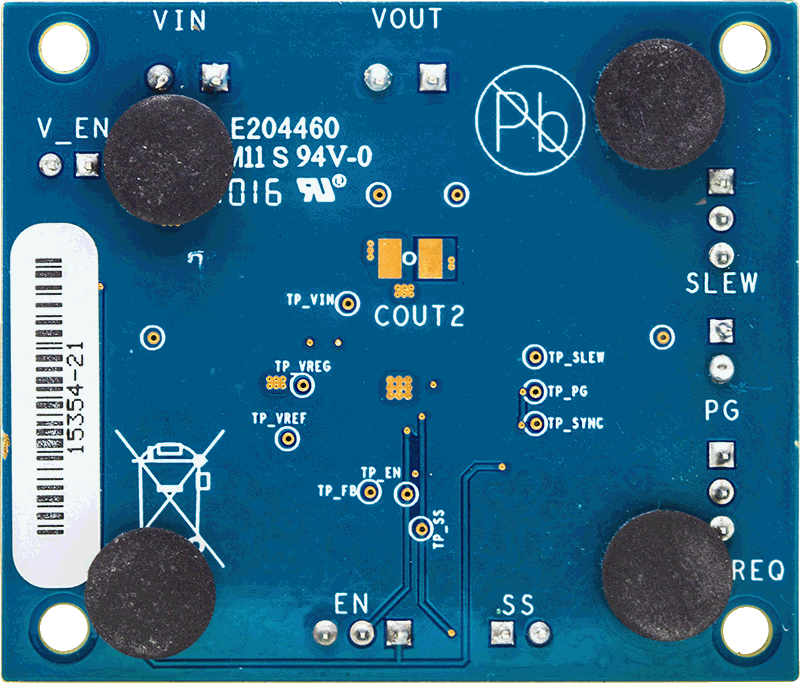

ADP5073评估板

立即购买更多内容

产品详情

ADP5073CP-EVALZ评估板用于演示DC-DC转换器ADP5073的功能。

利用该板可评估简单的器件测量结果，例如电压调整率、负载调整率和效率，并可演示器件特性，包括可选工作频率、软启动和压摆率控制。该评估板针对较小的尺寸布局而设计，可使用该器件实现。

有关DC-DC转换器的更多详情，请参考ADP5073数据手册。

资料

UG-1157: Evaluating the ADP5073/ADP5074 DC-to-DC Switching Regulators (Rev.0)
2017/9/29
