ADL5610

过期

30 MHz 至 6 GHz RF/IF增益模块

数据手册 (Rev. B)

产品模型: 1

Viewing:

产品详情

固定增益：18.4 dB
可在30 MHz至6 GHz的宽范围内工作
高动态范围增益模块
输入和输出内部匹配50 Ω

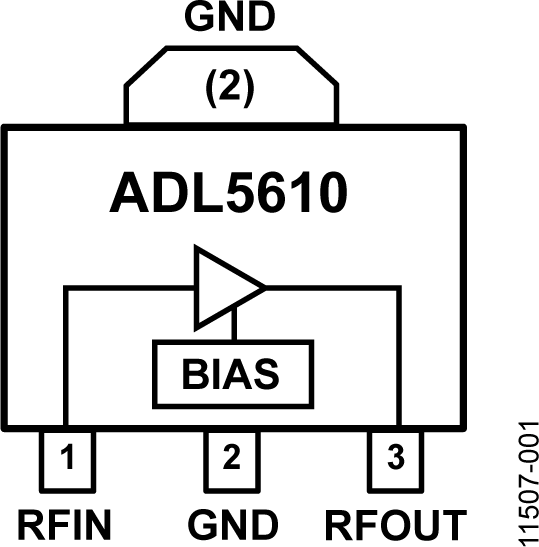

集成偏置电路
OIP3：38.8 dBm (900 MHz）
P1dB：20.4 dBm (900 MHz）
噪声系数：2.2 dB (900 MHz）
5 V单电源供电
低静态电流：92 mA
宽工作温度范围：-40℃至+105℃
高效散热型SOT-89封装
ESD额定值：±1.5 kV（1C类）

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

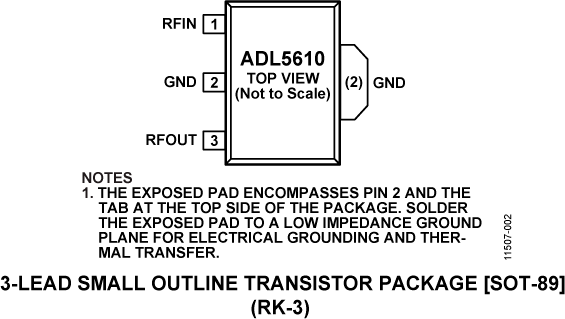

ADL5610ARKZ-R7	3-Lead SOT-89	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 28, 2017 - 17_0096 ADL5610 and ADL5611 Die Revision
		PCN17_0096_Form Material_Report Qualification Results Summary
ADL5610ARKZ-R7	最后购买期限
2月 9, 2022 - 22_0013 Discontinue generic ADL5610 and all its models
		PDN22_0013_Form Material_Report
ADL5610ARKZ-R7	最后购买期限	PDN22_0013_Form Material_Report

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
单/双/三平衡混频器 2
ADL5802	推荐新设计使用	双通道、高IP3、100 MHz ～ 6 GHz有源混频器
ADL5801	推荐新设计使用	高IP3、10 MHz 至6 GHz 有源混频器
整数N分频PLL 2
ADF4350	量产	集成VCO的宽带频率合成器
ADF4351	推荐新设计使用	集成VCO的宽带频率合成器

工具及仿真模型

S-参数 1

ADL5610 S-Parameters

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具
