ADL5511

推荐新设计使用

直流至6 GHz 包络和TruPwr RMS检波器

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 包络跟踪RF检波器，输出电压与输入电压成正比
  • 独立的TruPwr均方根输出
  • 无需巴伦或外部调谐
  • 出色的温度稳定性
  • 输入功率动态范围：47 dB
  • 输入频率范围：直流至6 GHz
  • 包络带宽：130 MHz
  • 包络延迟：2 ns
  • 单电源供电：4.75 V to 5.25 V
  • 电源电流：21.5 mA
  • 关断模式：130 μW
ADL5511
直流至6 GHz 包络和TruPwr RMS检波器

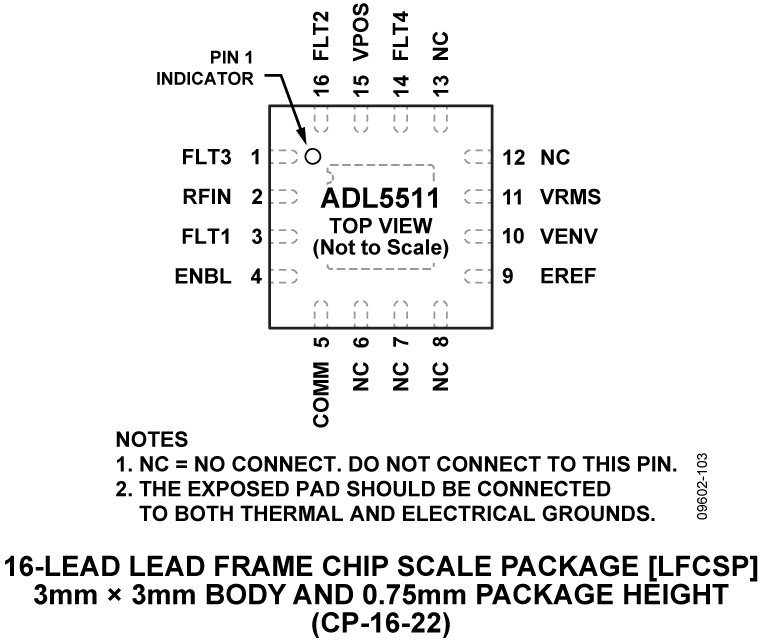

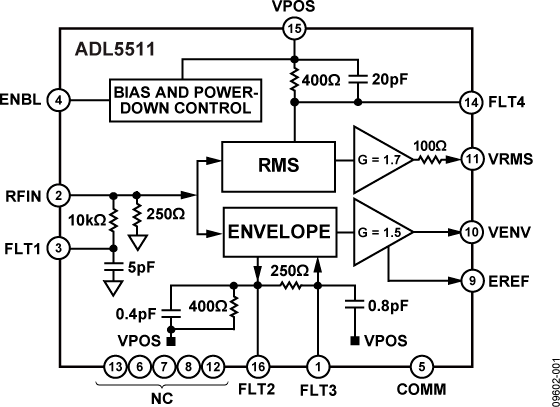

ADL5511 Functional Block Diagram ADL5511 Pin Configuration
