ADAR2001

推荐新设计使用

10 GHz至40 GHz，1:4通道，4×倍频器/滤波器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 4x 输入倍频器（带可编程谐波滤波器）
  • 具有独立使能控制的四路差分输出 PA
  • 输入频率范围：2.5 GHz 至 10 GHz
  • 输出频率范围：10 GHz 至 40 GHz
  • 输入功率：−20 dBm (50 Ω)
  • 输出功率：5 dBm 差分 (100 Ω)
  • 谐波抑制：在整个频率范围内为 -20 dB 至 -40 dB
  • 对所有功能进行 3 线或 4 线 SPI 控制
  • 通过片内可编程状态机实现快速乘法器/滤波器和变送器的切换和控制
  • 片内温度传感器、输出功率检测器和 ADC
  • 直流功率：450 mW（2.5 V 电源）
  • 40 端子 6 mm × 6 mm LGA 封装
ADAR2001
10 GHz至40 GHz，1:4通道，4×倍频器/滤波器

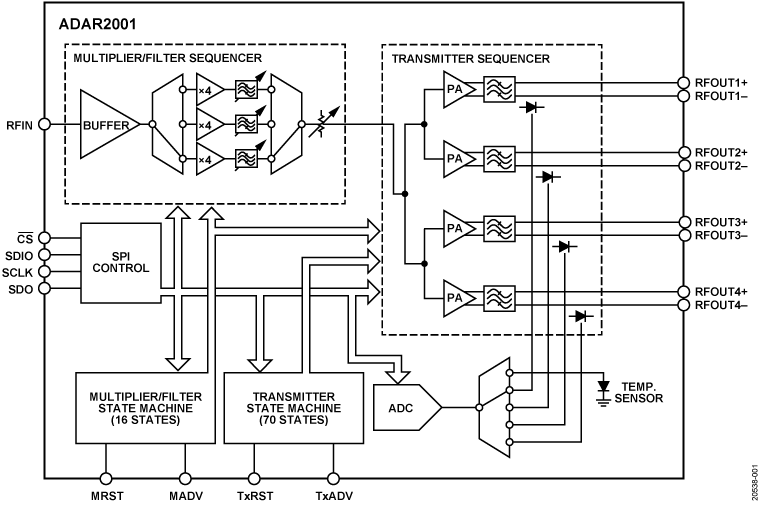

ADAR2001 Functional Block Diagram ADAR2001 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADAR2001

评估ADAR2001 4通道4x倍频器/滤波器

立即购买 更多内容

特性和优点

  • 基于ADAR2001 4通道倍频器/滤波器
  • 通过SPI可控
  • 多种形式的数字接口（3.3 V和1.8 V逻辑）
  • 集成1.8 V低压差电源调节器的板载逻辑电平转换器
  • 从基于Windows的PC通过USB控制软件

产品详情

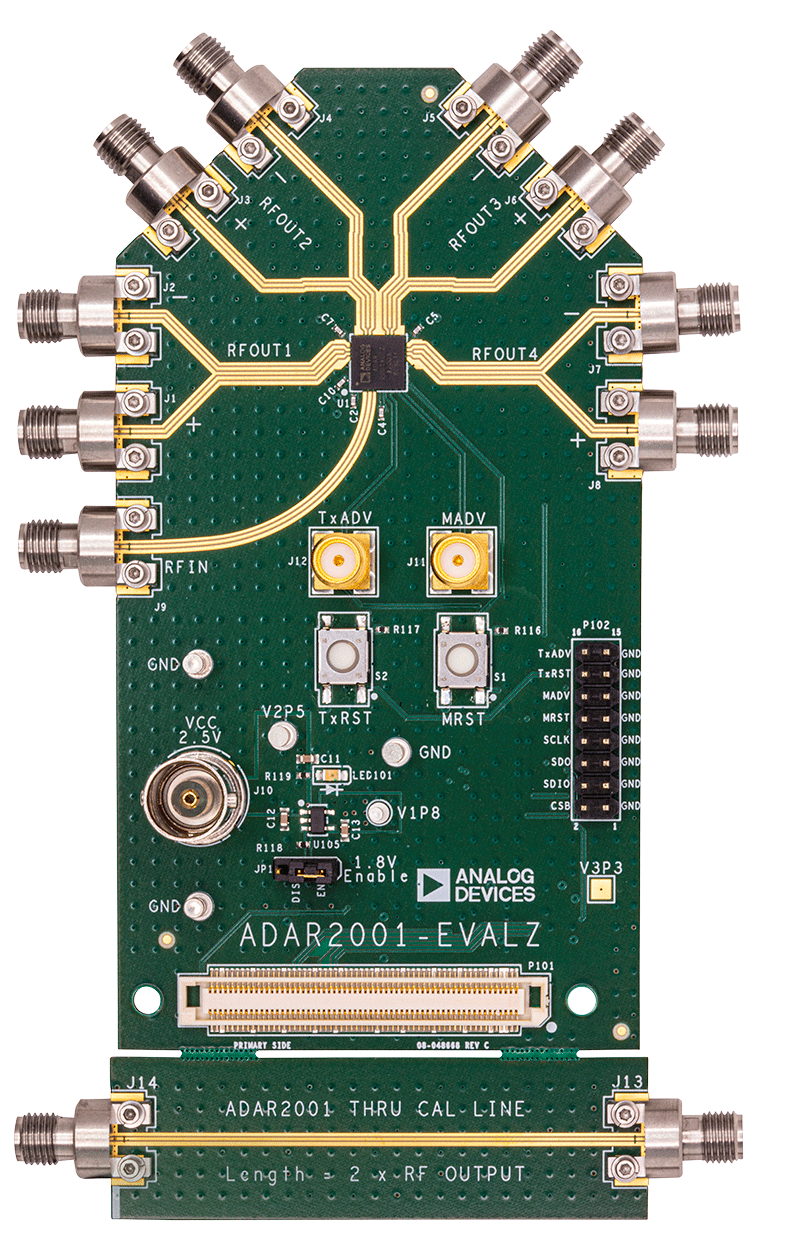

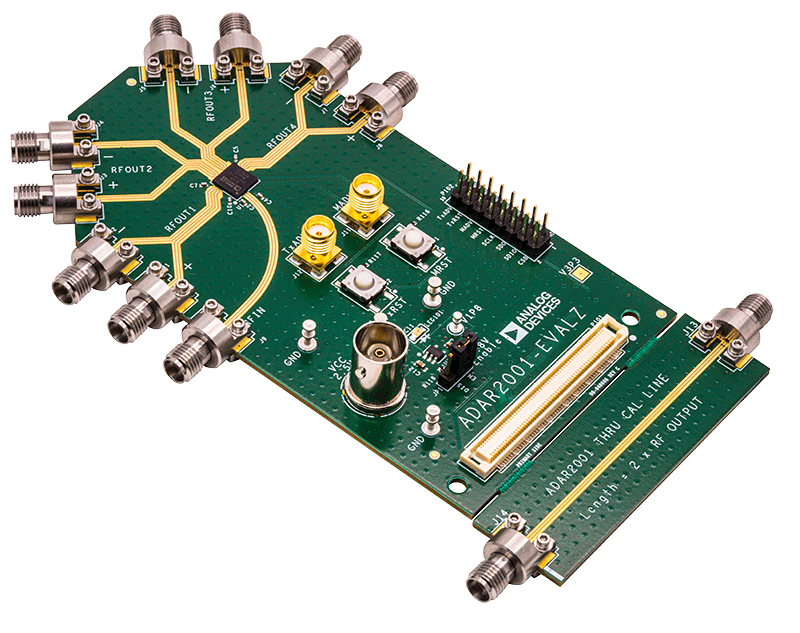

ADAR2001-EVALZ评估板专用于测试ADAR2001的性能。ADAR2001是一款4通道4x倍频器/滤波器，专为毫米波安全成像应用而设计。所有RF输入/输出都引出到2.92mm (K)同轴连接器。板载逻辑电平转换器在外部逻辑电平和1.8V片内电平之间转换。

ADI提供一款系统演示平台(SDP)连接器，可以和SDP控制器板配合使用，用于管控内部寄存器，以及在两个内部状态机的编程模式间循环。

ADAR2001拥有两个集成式状态机，一个适用于倍频器部分，另一个适用于发射器部分。时序控制器通过SPI配置，可用于快速在预编程状态下循环。这些时序控制器有以下两种使用方式：

  1. 外部推进和复位引脚：

    • TxADV - 发射器推进（引脚8）
    • TxRST - 发射器复位（引脚9）
    • MADV - 倍频器推进（引脚10）
    • MRST - 倍频器复位（引脚11）
  2. SPI写入SEQUENCER_CTRL_SPI寄存器(0x44)

应用：

  • 毫米波成像
  • 毫米波安全
  • 毫米波医疗
  • 毫米波工业
  • 宽带LO倍频器/分配器
EVAL-ADAR2001
评估ADAR2001 4通道4x倍频器/滤波器
ADAR2001-EVALZ ADAR2001-EVALZ ADAR2001-EVALZ
