ADAQ23878

推荐新设计使用

18位，15 MSPS，μModule数据采集解决方案

数据手册 (Rev. A)

产品模型: 1

Viewing:

产品详情

具有信号缩放功能的集成式全差分 ADC 驱动器
- 宽输入共模电压范围
- 高共模抑制
单端到差分转换
具有超量程的引脚可选输入范围
- 具有 4.096 V REFBUF 的输入范围：±10 V, ±5 V, ±4.096 V, ±2.5 V, 和 ±1.5 V
增益/衰减选项：0.37、0.73、0.87、1.38 和 2.25
- 关键的无源元件
- 用于 FDA 的 0.005％精密匹配电阻器阵列

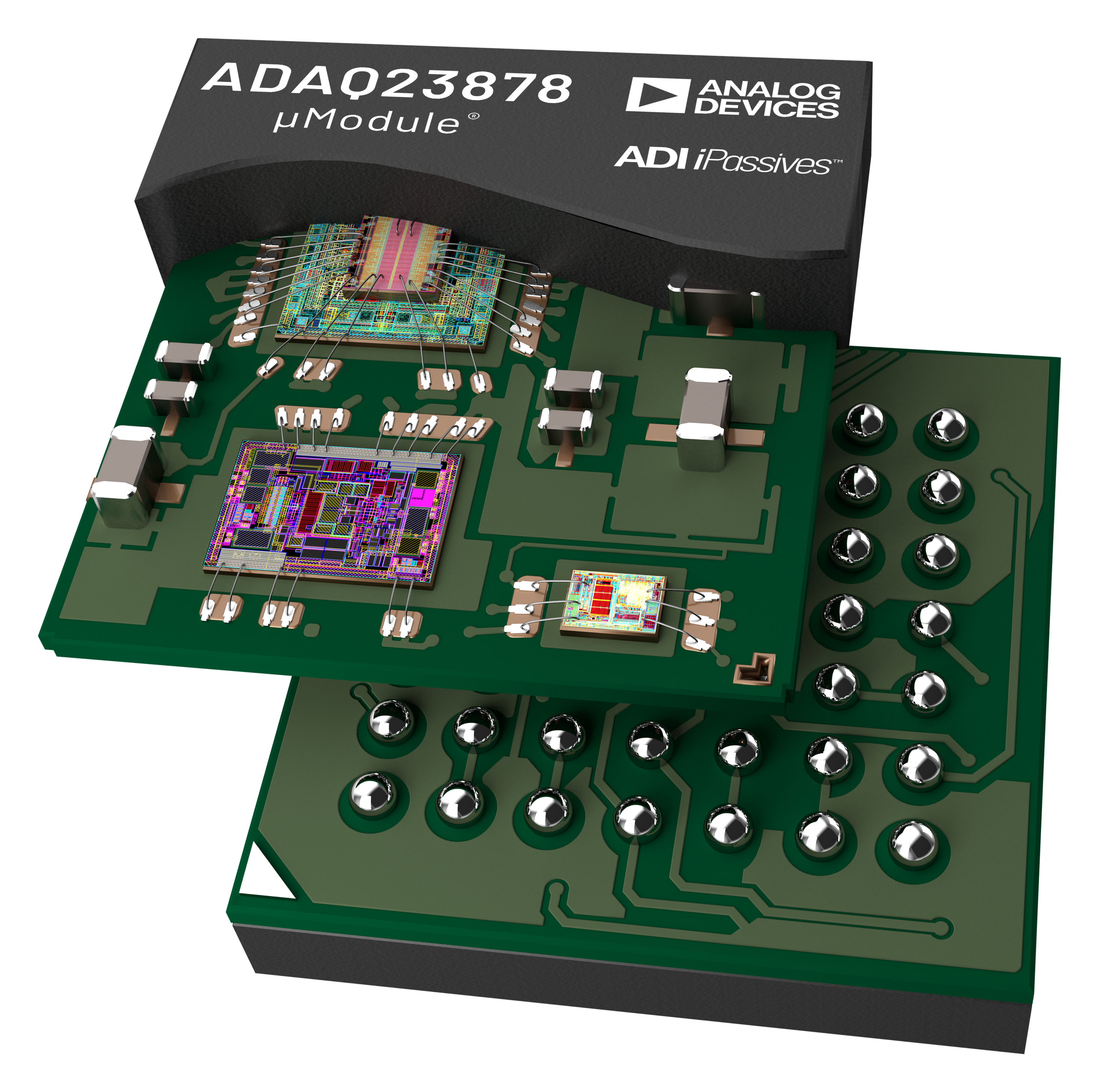

9 mm × 9 mm，0.8 mm 间距，100 球 CSP_BGA 封装
- 2.5× 尺寸缩小与离散解决方案

低功耗，动态功耗调节，节电模式
- 15 MSPS 时为 143 mW（典型值）
吞吐量：15 MSPS，无流水线延迟
INL 误差：±3.1 ppm（典型值）,±6.2 ppm（最大值）
- (增益 = 0.73, 增益 = 0.87, 增益 = 1.38, 增益 = 2.25)
SINAD：20 kHz 时为 90.4 dB（典型值）（增益 = 0.73）
总谐波失真：1 kHz 时为 −117 dB（典型值），100 kHz 时为 −110 dB（增益＝ 0.73）
增益误差：±0.005% Fs（典型值）
增益误差漂移：±0.13 ppm/°C （典型值）
具有 VCMO 生成功能的板载基准电压源缓冲区
串行 LVDS 接口
宽工作温度范围：−40°C 至 +85°C

参考资料

数据手册 1

ADAQ23878: 18-Bit, 15 MSPS, μModule Data Acquisition Solution Data Sheet (Rev.A) 01/03/2022

用户手册 2

ADAQ23876/ADAQ23878 User Guide (Evaluating Using ZedBoard) 10/26/2023

UG-2023: Evaluating the ADAQ23876/ADAQ23878 16-/18-Bit, 15 MSPS, μModule Data Acquisition Solutions (Rev.A) 02/01/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADAQ23878BBCZ	100-Ball CSP-BGA (9mm x 9mm x 2.268mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 2

找不到您所需的软件或驱动?

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

ADAQ23878

LTPowerPlanner 1

ADAQ23878 Power Tree

IBIS 模型 1

ADAQ23878 - IBIS Model

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估ADAQ23878 18位、15 MSPS、μModule数据采集解决方案

立即购买更多内容

特性和优点

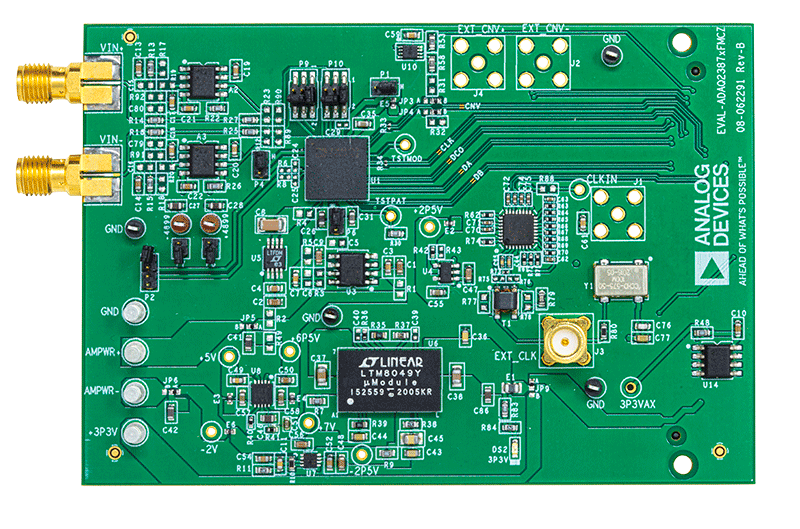

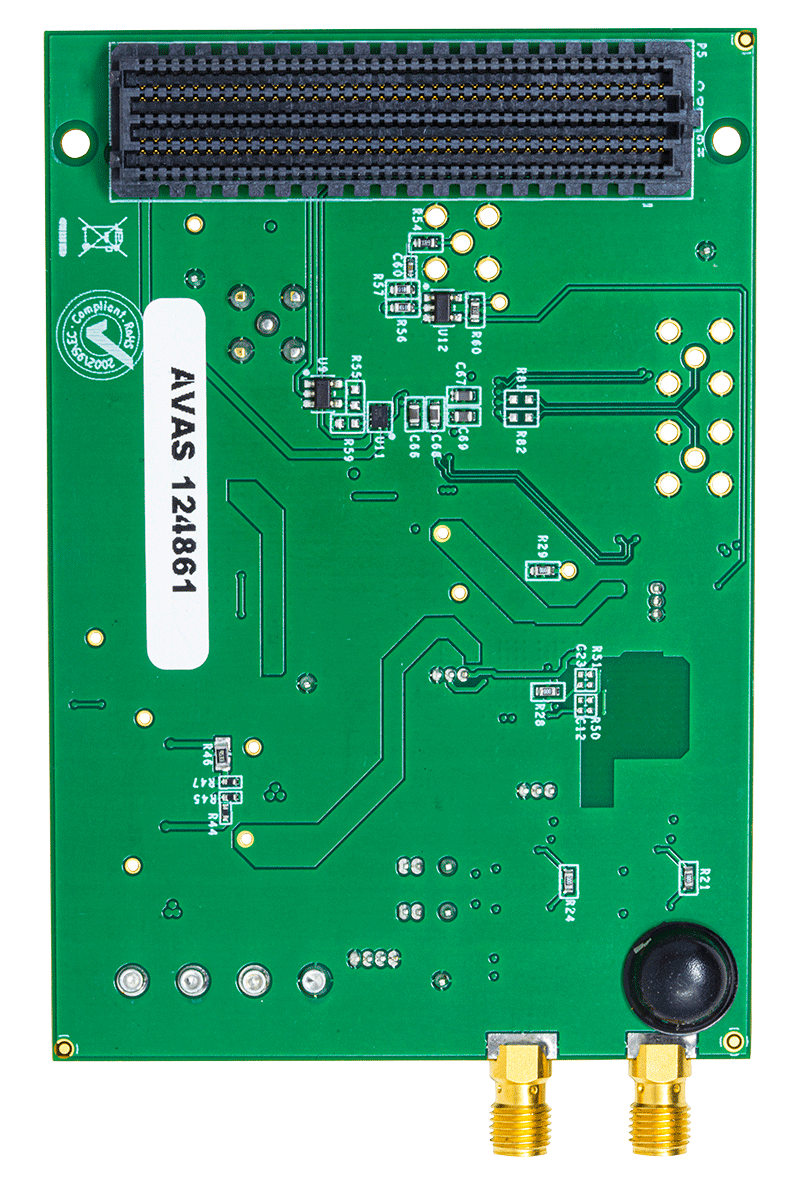

ADAQ23878 15 MSPS、18 位 μModule 评估板
通用模拟信号调理电路
板载基准电压源、LDO 和电源电路
用于对时域和频域进行控制及数据分析的 PC 软件
兼容系统演示平台 (SDP-H1)

产品详情

EVAL-ADAQ23878FMCZ 评估板（参见用户指南中的图 1）可简化对 ADAQ23878 15 MSPS、18 位、高速、精密μModule^® 数据采集解决方案的评估。EVAL-ADAQ23878FMCZ 展示了 ADAQ23878 μModule 的性能，是适用于各种应用的多功能工具。

ADAQ23878 μModule 将多个通用信号处理和调节模块组合到一个套件中，该套件包括低噪声、全差分模数转换器（ADC）驱动器、稳定的基准电压源缓冲区、高分辨率、18 位、2 MSPS 逐次逼近寄存器（SAR）ADC 以及实现最佳性能所需的关键无源元件。ADAQ23878 数据手册中提供了该产品的完整描述，使用 EVAL-ADAQ23878FMCZ 时必须查阅该数据手册。

EVAL-ADAQ23878FMCZ 通过 160 引脚的连接器与高速系统演示平台 (SDP) SDP-H1 (EVAL-SDP-CH1Z) 相连，如用户指南中的图 2 所示。

有关 ADAQ23878 的完整详细信息，请参阅 ADAQ23878 数据手册，在使用 EVAL-ADAQ23878FMCZ 时，必须同时参阅该数据手册和本用户指南。
