ADP7185

推荐新设计使用

-500 mA、超低噪声、高PSRR、低压差线性稳压器

数据手册 (Rev. 0)
产品模型
10
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：-2.0 V至-5.5 V
  • 最大输出电流：−500 mA
  • 固定输出电压选项：-0.5 V至-4.5 V
  • 可调输出电压：−0.5 V至−VIN + 0.5 V
  • 低输出噪声：4 μV rms（100 Hz至100 kHz）
  • 噪声频谱密度：20 nV/√Hz（10 kHz到1 MHz）
  • PSRR（−500 mA负载）
    • 68 dB（10 kHz时）
    • 50 dB（100 kHz时）
    • 40 dB（1 MHz时）
  • 低压差：-190 mV（典型值，-500 mA负载）
  • 初始输出电压(VOUT)精度：±0.5%
  • 在整个线路、负载与温度范围内的输出电压精度：±2.2%
  • 工作电源电流(IGND)：-0.6 mA（典型值，空载）
  • 低关断电流：−2 μA（典型值，VIN = −5.5 V）
  • 在4.7 μF陶瓷输入和输出电容下稳定工作
  • 正负使能逻辑
  • 限流和热过载保护
  • 8引脚、2 mm × 2 mm LFCSP封装
  • ADIsimPOWER电源稳压器设计工具支持
ADP7185

-500 mA、超低噪声、高PSRR、低压差线性稳压器

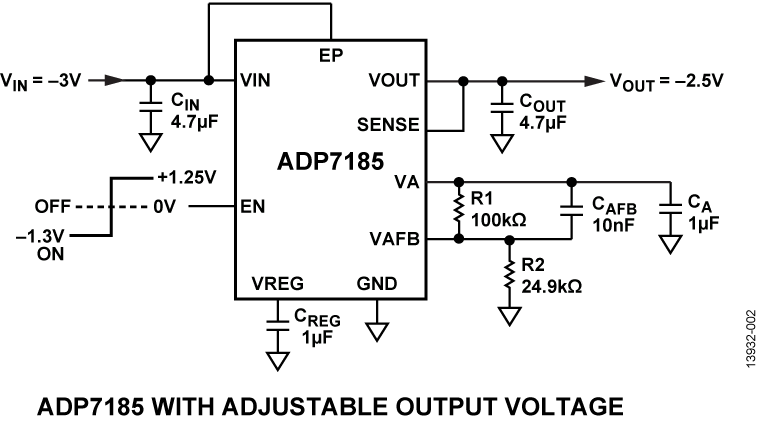

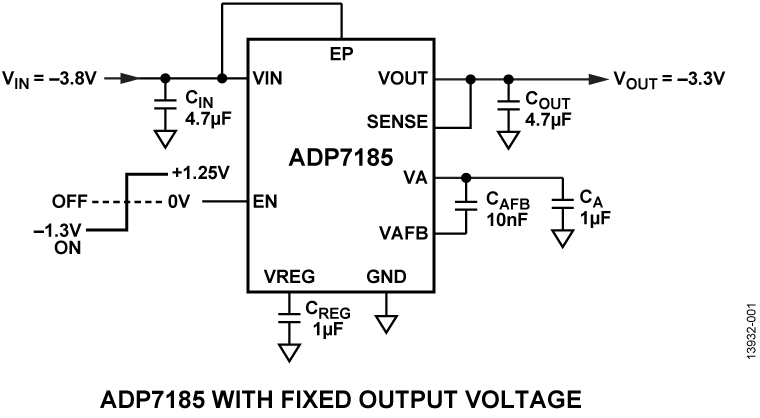

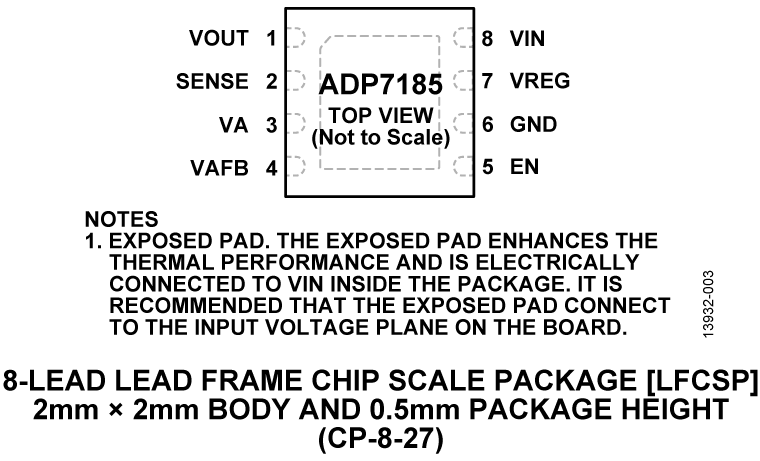

ADP7185 Circuit Diagram ADP7185 Circuit Diagram ADP7185 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
LT3094
推荐新设计使用 −20V、500mA、超低噪声、超高 PSRR 负线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP7185
  • ADP7185-0.5
  • ADP7185-1
  • ADP7185-1.2
  • ADP7185-1.5
  • ADP7185-1.8
  • ADP7185-2
  • ADP7185-2.5
  • ADP7185-3
  • ADP7185-3.3

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
EVAL-ADP7183 / ADP7185

ADP7183评估板

立即购买 更多内容

特性和优点

  • 输入电压范围：-2.0 V至-5.5 V
  • 输出电流范围
    • ADP7183：0 mA至-300 mA
    • ADP7185：0 mA至-500 mA
  • 输出电压精度
    • ADP7183：±2.6%
    • ADP7185：±2.2%
  • 工作温度范围：-40°C至+125°C
  • 可调选项电压通过两个外部电阻（R1和R2）设置，VOUT = −0.5 V × (1 + R1/R2)

产品详情

ADP7183和ADP7185评估板用于演示ADP7183和ADP7185系列线性稳压器的功能。


使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调整、电压差以及接地电流进行简单的器件测量。


有关ADP7183和ADP7185线性稳压器的完整详情可参见ADP7183和ADP7185数据手册，使用这些评估板时必须同时参考用户指南UG-795与数据手册。
EVAL-ADP7183 / ADP7185
ADP7183评估板

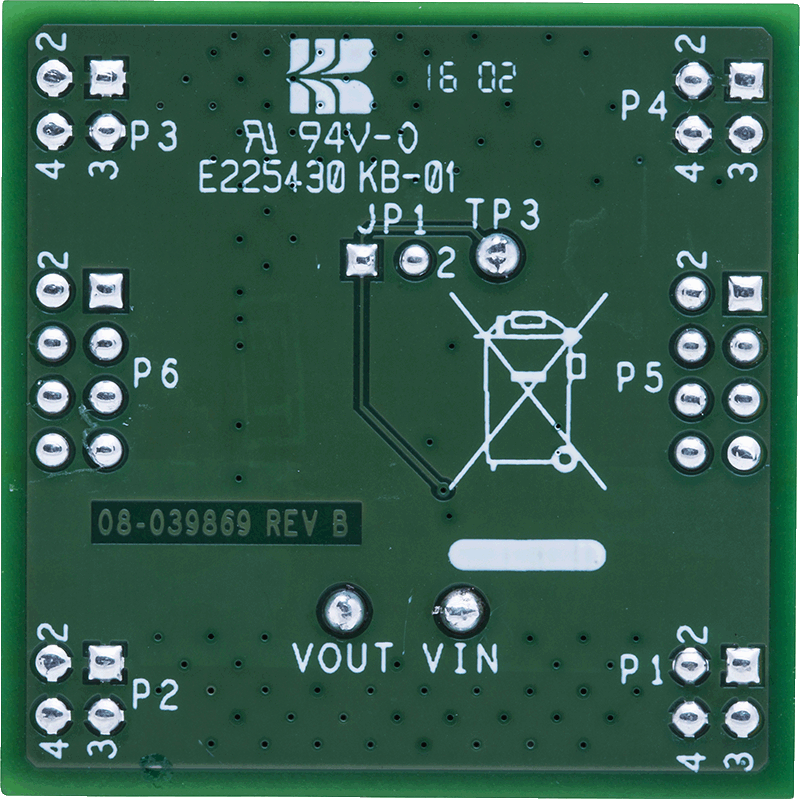

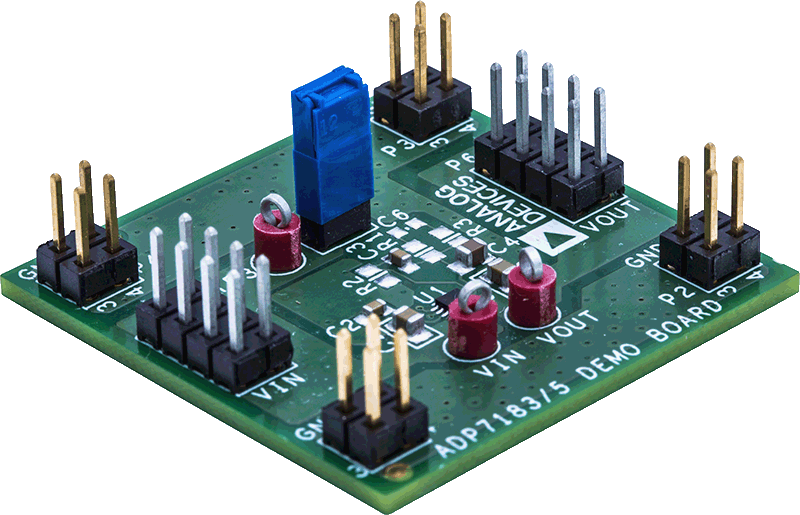

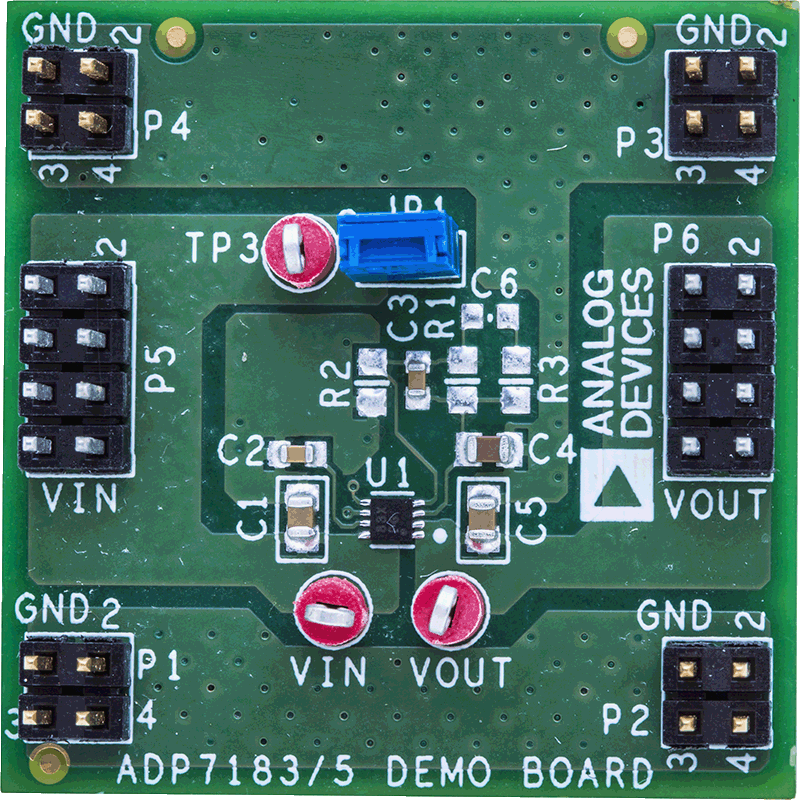

ADP7185-ADJ-EVALZ - Angle View ADP7185-ADJ-EVALZ - Bottom View ADP7185-ADJ-EVALZ - Top View ADP7185-33EVALZ - Angle View ADP7185-33EVALZ - Bottom View ADP7185-33EVALZ - Top View ADP7183-EVALZ-7185-EVALZ Adjustable VOUT Board

参考电路

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
EVAL-CN0560-FMCZ Evaluation Board
EVAL-CN0560-FMCZ Evaluation Board - Top View
EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
CN0560 参考设计

高精度、宽带宽电流测量信号链

查看参考设计详情

特性和优点

  • 具有保护特性的可选电流输入范围
  • 10 A、10mA、10uA测量范围
  • 过采样支持高达111 dB的动态范围
CN0560
高精度、宽带宽电流测量信号链
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
EVAL-CN0560-FMCZ Evaluation Board
EVAL-CN0560-FMCZ Evaluation Board - Top View
EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
