AD9957

推荐新设计使用

1 GSPS正交数字上变频器，内置18位IQ数据路径和14位DAC

数据手册 (Rev. F)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 1 GSPS内部时钟速度（高达 400 MHz模拟输出）
  • 集成1 GSPS、14位DAC
  • 输入数据速率：250 MSPS
  • 相位噪声 ≤ −125 dBc/Hz（1 kHz偏移，400 MHz载波）
  • 卓越的动态性能：>80 dB 窄带 SFDR
  • 8个可编程配置文件，支持移位键控
  • Sin(x)/(x)校正（反正弦滤波器）
  • 参考时钟倍频器
  • 内部振荡器，支持单晶体操作
  • 软件/硬件控制的关断功能
  • 集成RAM
  • 相位调制功能
  • 多芯片同步
  • 与Blackfin SPORT轻松接口
  • 插值因子范围：4至252倍
  • DAC插值模式
  • 增益控制DAC
  • 内部分频器支持高达2 GHz的参考频率
  • 采用1.8 V和3.3 V电源供电
  • 100引脚TQFP_EP封装
AD9957
1 GSPS正交数字上变频器，内置18位IQ数据路径和14位DAC

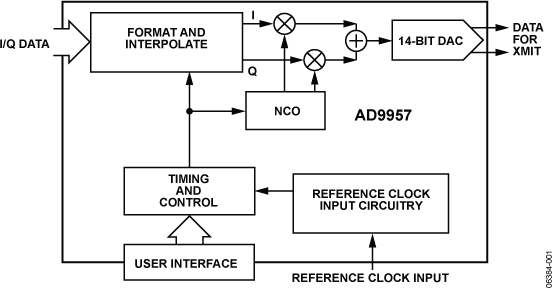

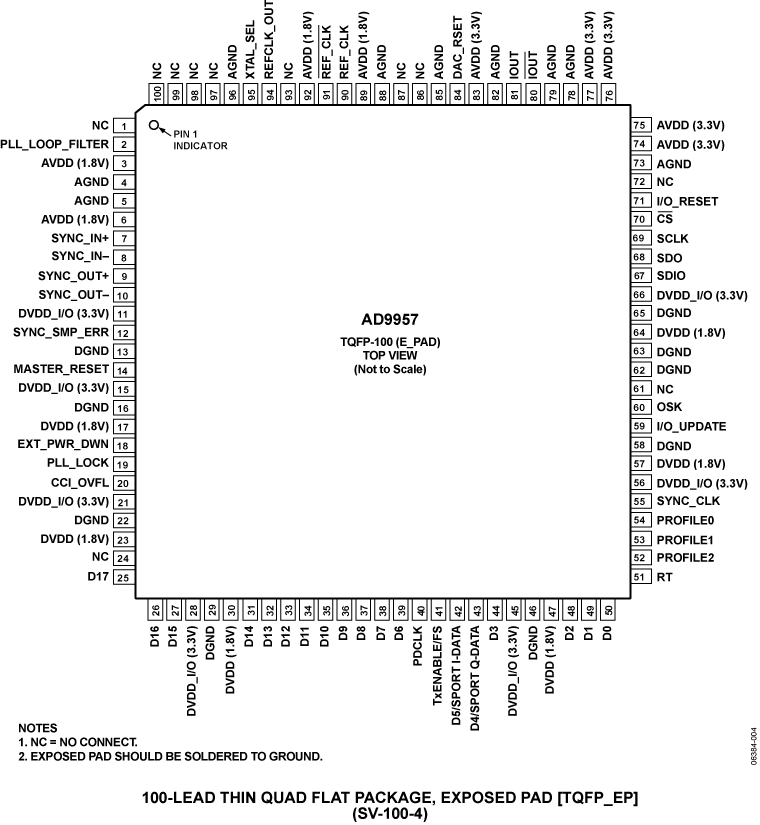

AD9957 Functional Block Diagram AD9957 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

应用笔记 3

技术文章 1

评估设计文件 1

常见问题 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

AD9957参考代码

工具及仿真模型

AD9957 IBIS Model 1

评估套件

EVAL-AD9957

AD9957 评估板

立即购买 更多内容

特性和优点

  • 1 GSPS内部时钟速度（高达400 MHz模拟输出）
  • 集成1 GSPS 14位DAC
  • 数据吞吐速率：250 MHz I/Q
  • 相位噪声：≤–125 dBc/Hz（1 kHz偏移，400 MHz载波）
  • 卓越的动态性能：>80 dB窄带SFDR
  • 8个可编程配置文件，支持移位键控
  • Sin(x)/(x)校正（反正弦滤波器）
  • 参考时钟倍频器
  • 内部振荡器，支持单晶体操作
  • 软件/硬件控制的关断功能
  • 集成RAM
  • 相位调制功能
  • 多芯片同步
  • 与Blackfin SPORT轻松接口
  • 插值因子范围：4至252倍
  • DAC插值模式
  • 增益控制DAC
  • 内部分频器支持高达2 GHz的参考频率
  • 采用1.8 V和3.3 V电源供电
  • 100引脚TQFP_EP封装

产品详情

AD9957是一款集成14位DAC的1 GSPS正交数字上变频器。

该评估板软件提供图形用户界面，实现与器件轻松通信，并具有鼠标悬停效果等诸多用户友好特性，将鼠标悬停在元素上即可显示元素信息。

请将本用户指南与AD9957数据手册配合使用。
EVAL-AD9957
AD9957 评估板
