AD9901
量产超高速鉴频鉴相器
- 产品模型
- 5

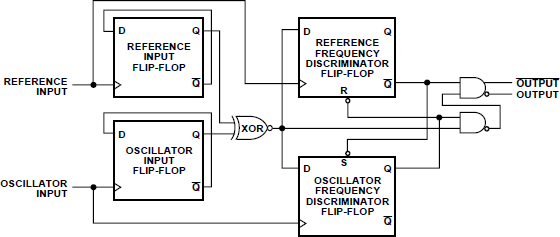

产品详情
- 相位和频率检测
- ECL/TTL/CMOS兼容
- 线性传递函数
- 无“死区”
- 提供符合MIL-STD-883标准的版本
AD9901是一款数字鉴频鉴相器，能够直接比较最高200 MHz的相位/频率输入。AD9901结合创新设计，采用高速沟道氧化物隔离工艺制造，可实现线性检测范围，没有其他数字设计中常见的不确定相位检测区。
AD9901采用+5 V单电源供电，可配置为TTL或CMOS逻辑电平工作模式；同时，采用-5.2 V电源供电时，可配置为ECL输入工作模式。开集输出使输出摆幅可以匹配后置滤波输入要求。采用简单的电流设置电阻控制输出级电流范围，以较低频率工作时可降低功耗。
AD9901的一个主要特性是能够以标准中频频率比较相位/频率输入，而无需预分频器。同时，它还消除了标准PLL配置常见的过大相位不确定度。AD9901具有传统鉴频鉴相器的锁定速度和模拟混频器的相位稳定度。
AD9901可提供商用温度范围器件（0°C至+70°C）和军用温度范围器件（-55°C至+125°C）。商用版本采用14引脚陶瓷DIP和20引脚PLCC封装。
AD9901鉴频鉴相器提供符合MIL-STD-883标准的版本。欲了解产品规格，请参考ADI公司军用产品数据手册或最新的AD9901/883B数据手册。
参考资料
数据手册 2
常见问题 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9901KP | 20-Lead Flatpack | ||
| AD9901KP-REEL | 20-Lead Flatpack | ||
| AD9901KPZ | 20-Lead Flatpack | ||
| AD9901KPZ-REEL | 20-Lead Flatpack | ||
| AD9901TQ/883B | 14 ld CerDIP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 28, 2009 - 08_0008 Qualification of 8" 0.6um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland. |
||
| AD9901KP | 过期 | |
| AD9901KP-REEL | 过期 | |
| AD9901KPZ | 量产 | |
| AD9901KPZ-REEL | 量产 | |
| AD9901TQ/883B | ||
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AD9901KP | 过期 | |
| AD9901KP-REEL | 过期 | |
|
4月 9, 2018 - 16_0026 Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices |
||
| AD9901TQ/883B | ||
|
11月 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages. |
||
| AD9901TQ/883B | ||
|
11月 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines |
||
| AD9901TQ/883B | ||
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| AD9901TQ/883B | ||
|
2月 1, 2010 - 10_0020 Test Solutions Services, Inc.(TSSI) as Subcontractor Burn-in Facility. |
||
| AD9901TQ/883B | ||
