AD7960

量产

18位、5 MSPS、PulSAR^®差分ADC

数据手册 (Rev. C)

产品模型: 2

Viewing:

产品详情

吞吐速率：5 MSPS
18位分辨率、无失码
信噪比(SNR)：99 dB
积分非线性(INL)：+/-0.8 LSB
差分非线性(DNL)：+/-0.5 LSB
真差分模拟输入电压范围：±4.096 V或±5 V

低功耗：39 mW
SAR架构
外部基准电压选项
串行LVDS接口

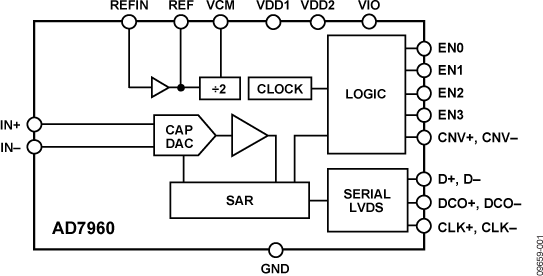

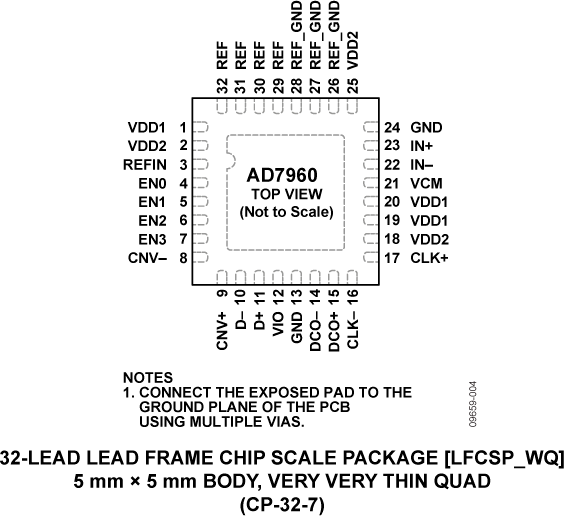

32引脚、5mm × 5mm LFCSP (QFN)封装
详情参见数据手册

参考资料

EDN 2013 Hot product in the Analog Category

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7960BCPZ	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7960BCPZ-RL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
11月 6, 2013 - 13_0231 Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
		PCN13_0231_Form Material_Report Detailed Change Description Qualification Plan Summary
AD7960BCPZ	量产
AD7960BCPZ-RL7	量产

这是最新版本的数据手册

软件资源

FPGA/HDL 1

AD7960 Wiki : FMC Card & Xilinx Reference Design

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器
ADA4932-1	推荐新设计使用	低功耗差分ADC驱动器
Linear Regulators 7
ADP7102	推荐新设计使用	20 V、300 mA低噪声CMOS LDO
ADP7104	推荐新设计使用	20 V、500 mA低噪声CMOS LDO

ADP3335	不推荐用于新设计	高精度、超低静态电流、500 MA、ANYCAP®低压差稳压器
ADP124	推荐新设计使用	5.5 V输入、500 mA、低静态电流、CMOS线性调节器，31种固定输出电压选项
ADP1706	量产	1 A、低压差、CMOS线性稳压器
ADP160	量产	超低静态电流、150 mA、CMOS线性调节器，提供1.2V至4.2V范围内的15种固定输出电压选项
ADP162	量产	超低静态电流、150 mA CMOS线性调节器
高速运算放大器（带宽 ≥ 50MHz） 2
AD8031	量产	2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
ADA4899-1	量产	单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器
基准电压源 4
ADR444	量产	超低噪声、4.096V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR445	量产	超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR4550	推荐新设计使用	超低噪声、高精度5.0V基准电压源
ADR4540	推荐新设计使用	超低噪声、高精度4.096V基准电压源

工具及仿真模型

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

IBIS 模型 1

AD7960 IBIS Model

设计工具 1

AD7960 Pseudo Random LVDS Test Patterns

评估套件

AD7960评估套件

立即购买更多内容

产品详情

EVAL-AD7960FMCZ是一款全功能评估套件，用于演示低功耗、18位、5 MSPS PulSAR^®差分ADC AD7960的性能。该评估板可与EVAL-SDP-CH1Z系统演示平台(SDP)板配合使用。用户通过随附的评估软件可以对AD7960的性能执行详尽分析。该技术用户指南详细介绍评估板和软件与系统演示平台板配合使用时的操作和设置。
