AD7266

量产

差分/单端输入、双核2 MSPS、12位、3通道SAR A/D转换器

数据手册 (Rev. C)

产品模型: 5

Viewing:

产品详情

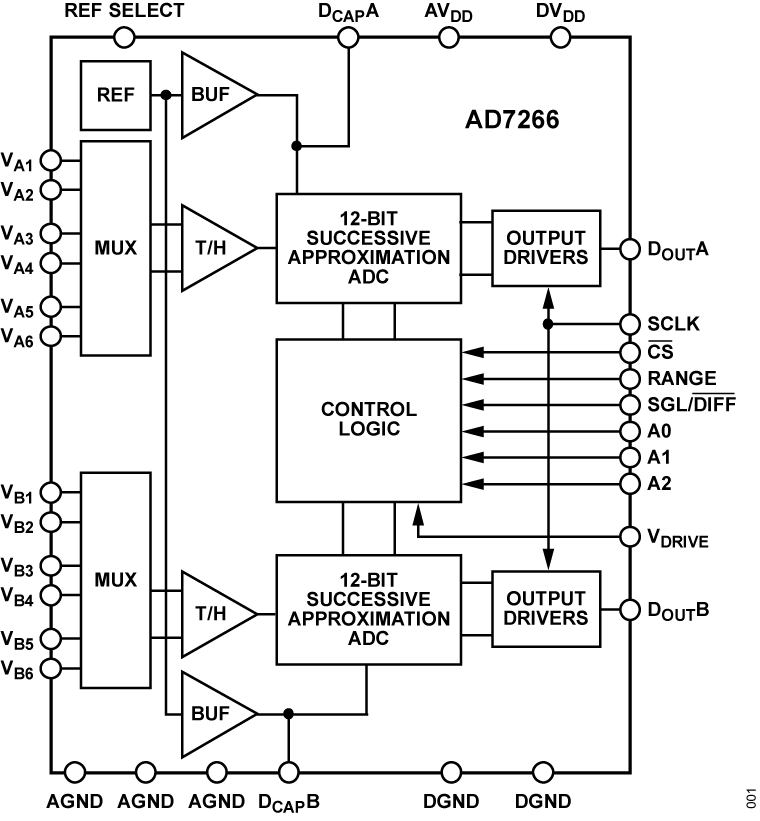

双核12位、3通道ADC
吞吐速率：2 MSPS
额定电压V_DD：2.7 V至5.25 V
功耗：
- 9 mW（1.5 MSPS，3 V电源）
- 27 mW（2 MSPS，5 V电源）
引脚可配置模拟输入
- 12通道单端输入
- 6通道全差分输入
- 6通道伪差分输入
信噪比(SNR)：70 dB（50 kHz输入频率）

精确片内基准电压：2.5 V
- 最大误差±0.2%（25°C），最大温漂20 ppm/°C
双路转换，读取速度：437.5 ns，32 MHz SCLK
高速串行接口
- SPI^®/QSPI^™/MICROWIRE^&trade/DSP兼容
工作温度范围：-40°C至+125℃
关断模式：1 μA（最大值）

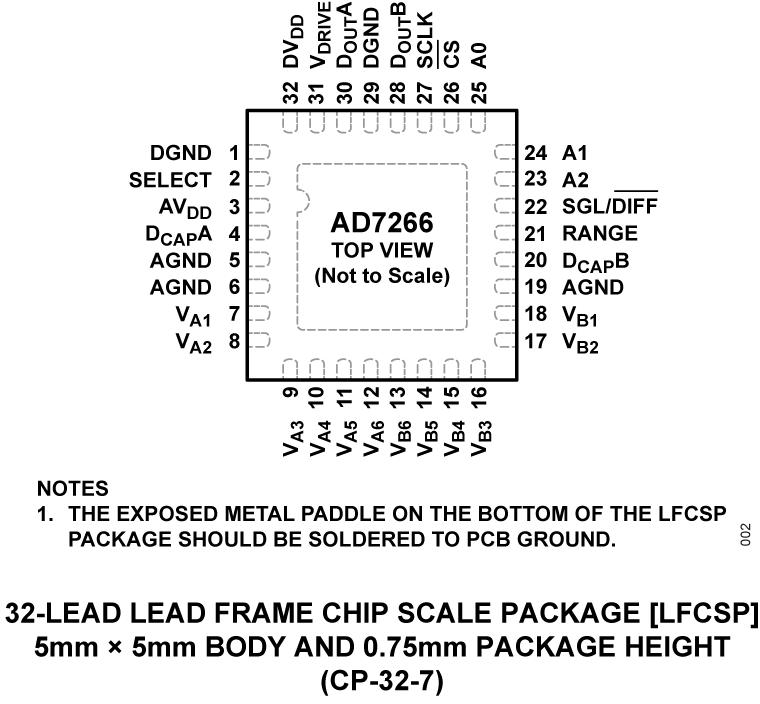

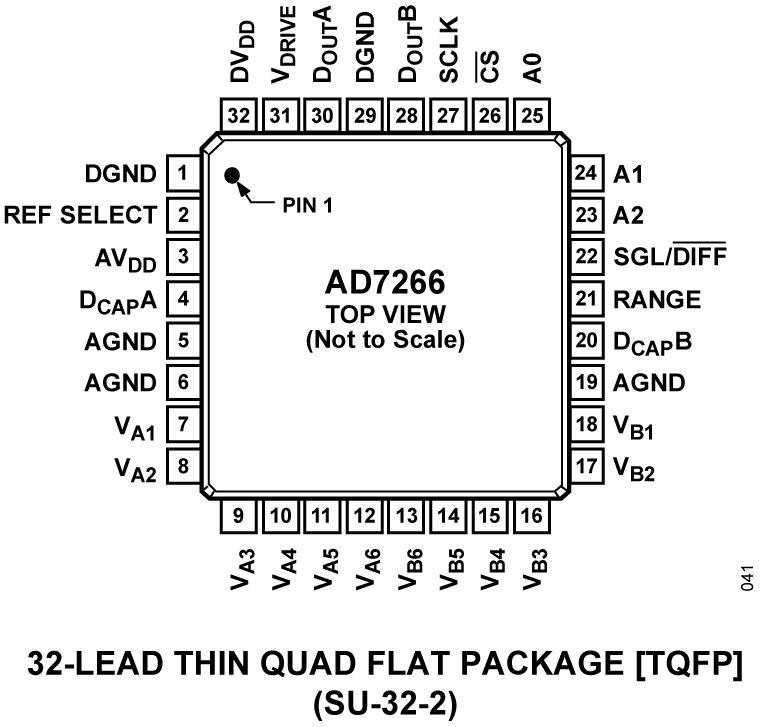

32引脚LFCSP和32引脚TQFP封装
1 MSPS版本：AD7265

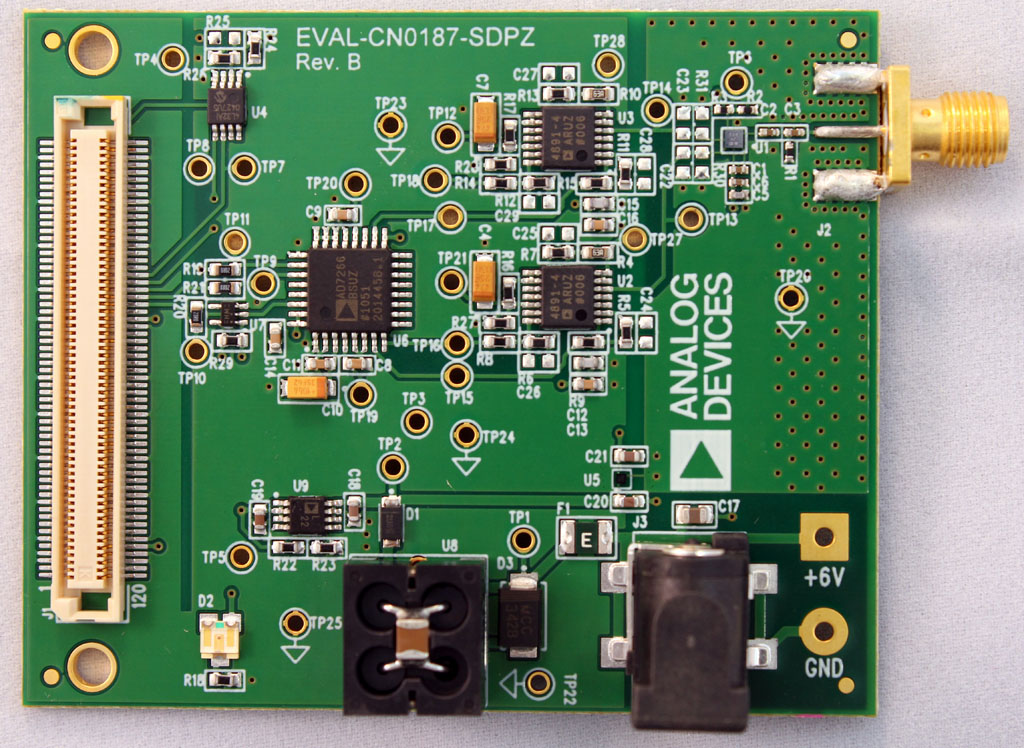

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7266BCPZ	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7266BCPZ-REEL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7266BSUZ	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7266BSUZ-REEL	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7266BSUZ-REEL7	32-Lead TQFP (7mm x 7mm x 1mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
		PCN20_0126_Form Qualification Results Summary Material_Report Detailed Change Description Package Outline Drawing Package Outline Drawing Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD7266BCPZ	量产
AD7266BCPZ-REEL7	量产
9月 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
		PCN16_0077_Form Material_Report Detailed Parts List Detailed Parts List Package Outline Drawing Detailed Change Description Qualification Results Summary
AD7266BCPZ	量产
AD7266BCPZ-REEL7	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD7266BCPZ	量产
AD7266BCPZ-REEL7	量产
AD7266BSUZ	量产
AD7266BSUZ-REEL	量产
AD7266BSUZ-REEL7	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD7266BSUZ	量产
AD7266BSUZ-REEL	量产
AD7266BSUZ-REEL7	量产

这是最新版本的数据手册

软件资源

FPGA/HDL 2

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
ADA4932-1	推荐新设计使用	低功耗差分ADC驱动器
ADA4897-1	推荐新设计使用	1 NV/√HZ、低功耗、轨到轨输出放大器
Interface Transceivers & Isolators 3
ADUM1402	量产	四通道数字隔离器（2/2通道方向性）
ADUM1412	量产	四通道数字隔离器

ADUM3482	量产	小型、四通道、3.75 KV RMS数字隔离器（2/2通道方向性）
高速运算放大器（带宽 ≥ 50MHz） 3
ADA4841-1	量产	低功耗、低噪声、低失真、轨到轨输出放大器
AD8022	量产	高速、低噪声双通道运算放大器
ADA4899-1	量产	单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器
基准电压源 3
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
ADR4525	推荐新设计使用	超低噪声、高精度2.5V基准电压源
ADR441	量产	超低噪声、2.5V LDO XFET^® 基准电压源，具有吸电流和源电流能力
运算放大器 5
OP177	量产	超精密运算放大器
ADA4077-2	推荐新设计使用	4 MHz、7 nV/√Hz、低失调和漂移、高精度双通道放大器
ADA4627-1	量产	36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器
ADA4000-2	量产	双通道、低成本、精密JFET输入运算放大器
ADA4610-2	推荐新设计使用	低噪声、精密、轨到轨输出、JFET双通道运算放大器

工具及仿真模型

IBIS 模型 1

AD7266 IBIS Model

评估套件

AD7266 评估板

立即购买更多内容

产品详情

EVAL-AD7266EDZ是针对AD7266的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
