ADA4610-2

推荐新设计使用

低噪声、精密、轨到轨输出、JFET双通道运算放大器

数据手册 (Rev. I)

产品模型: 11

Viewing:

产品详情

低失调电压
- B级：0.4 mV（最大值）
- A级：1 mV（最大值）
低失调电压漂移
- B级：2 µV/°C（最大值）
- A级：8 μV/℃（最大值，SOIC、MSOP、LFCSP封装）
低输入偏置电流：5 pA（典型值）
双电源供电：±5 V至±15 V

低电压噪声：0.45 µV p-p（0.1 Hz至10 Hz）

电压噪声密度：7.30 nV/√Hz (f = 1 kHz)

低总谐波失真加噪声：0.00025%

无相位反转

轨到轨输出

单位增益稳定

长期失调电压漂移（10,000小时）：5 µV（典型值）

温度迟滞：8 µV（典型值）

产品模型: 11

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

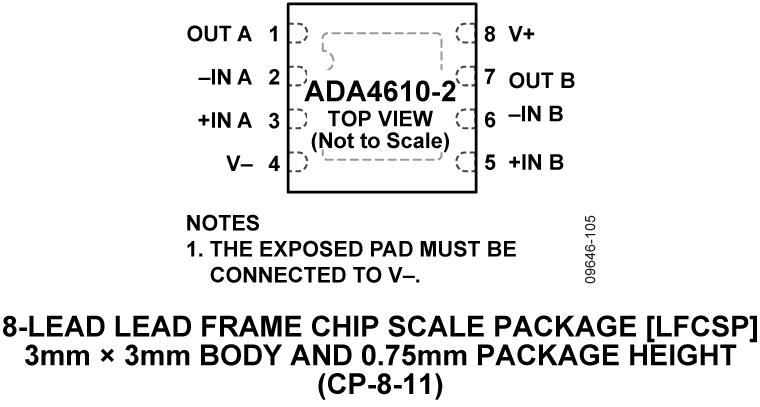

ADA4610-2ACPZ-R7	8-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2ACPZ-RL	8-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

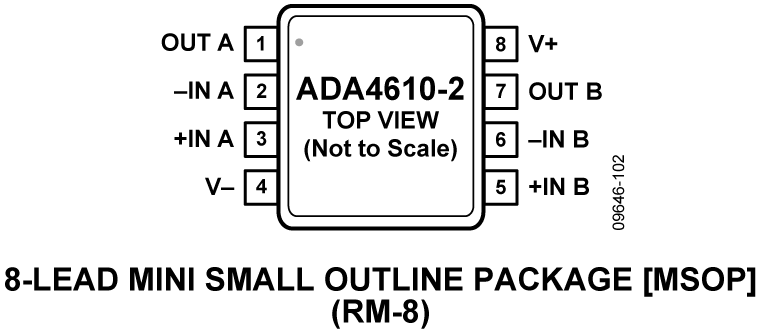

ADA4610-2ARMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2ARMZ-R7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2ARMZ-RL	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

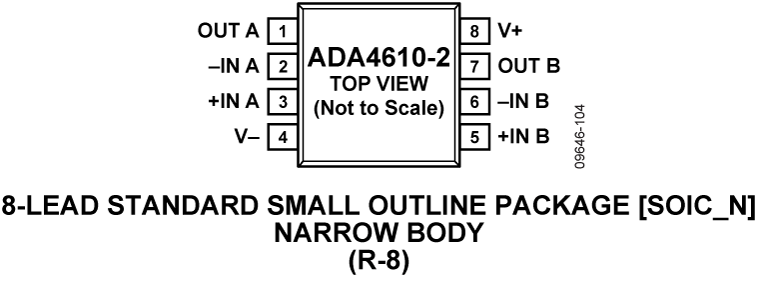

ADA4610-2ARZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2ARZ-R7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2ARZ-RL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2BRZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2BRZ-R7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4610-2BRZ-RL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0038_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADA4610-2ACPZ-R7	量产
ADA4610-2ACPZ-RL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

ADA4610

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

运算放大器误差预算计算器

这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
