AD5758

推荐新设计使用

单通道、16位电流和电压输出DAC，提供动态功率控制和HART连接

数据手册 (Rev. B)

产品模型: 2

Viewing:

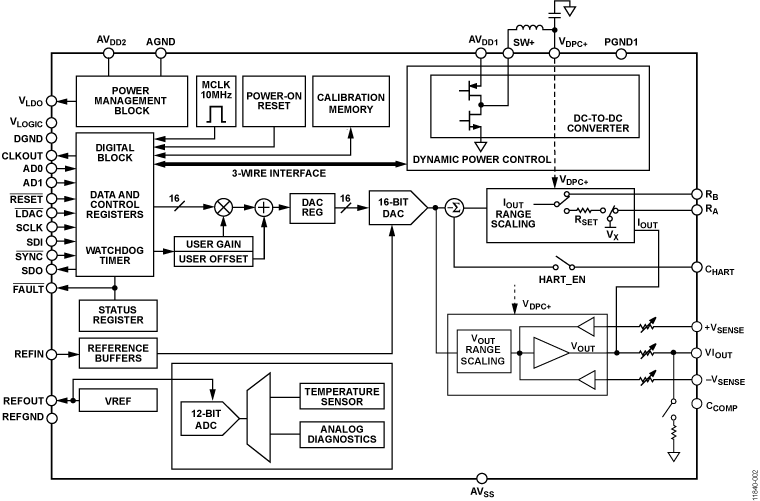

产品详情

16 位分辨率和单调性
用于热管理的 DPC
单个引脚上提供电流/电压输出
电流输出范围：0 mA至20 mA、4 mA至20 mA、0 mA至24 mA、±20 mA、±24 mA、−1 mA至+22 mA
电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
用户可编程失调与增益
高级片内诊断，包括 12 位 ADC
片内基准电压源

EMC测试标准：
- IEC 61000-4-6 传导抗扰度（10 V，A 类）
- IEC 61000-4-3 辐射抗扰度（20 V/m，A 类）
- IEC 61000-4-2 ESD（±6 kV 接触，B 类）
- IEC 61000-4-4 电气快速瞬变 (EFT)（±4 kV，B 类）
- IEC 61000-4-5 浪涌（±4 kV，B 类）
强大的架构，包括输出故障保护

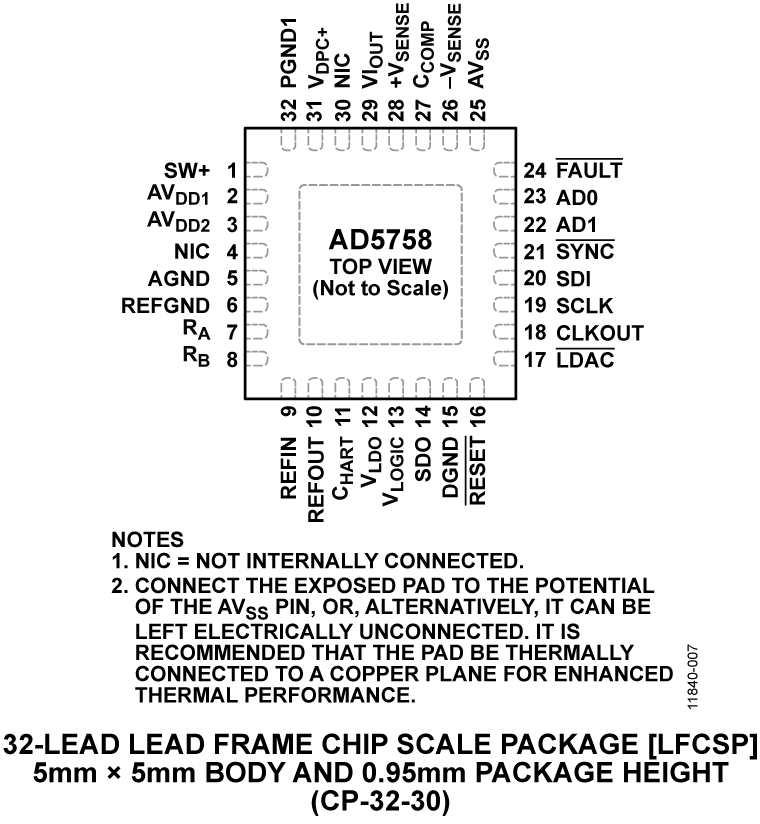

32引脚、5 mm × 5 mm LFCSP封装
温度范围：-40°C至+115°C

参考资料

数据手册 1

AD5758: Single-Channel, 16-Bit Current and Voltage Output DAC with Dynamic Power Control and HART Connectivity Data Sheet (Rev.B) 05/04/2018

用户手册 2

UG-1268: Evaluating the AD5758 Single-Channel, 16-Bit Current and Voltage Output DAC with Dynamic Power Control and HART Connectivity (Rev.A) 05/04/2018

Using the Serial Peripheral Interface on the AD5758 (Wiki) 07/27/2022

应用笔记 2

AN-1599：按照IEC 61000-4-x和CISPR 11标准测试、采用AD5758、适合工业过程控制应用的模拟输出设计 (Rev.0) 03/11/2019

AN-2046：按照IEC 61000-4-x和CISPR 11标准测试、采用AD5758和ADP1031、适合工业过程控制应用的模拟输出设计 10/12/2020

设计笔记 1

能够设计出适合过程控制的高精度、高密度和隔离模拟输出模块的系统级方法 10/01/2019

技术文章 1

自适应负载调整和动态功率控制实现模拟输出的高效散热设计 10/01/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5758BCPZ	32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5758BCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 2

硬件生态系统

部分模型	产品周期	描述
ADC和DAC组合 2
AD5700	量产	低功耗HART调制解调器
AD5700-1	量产	集成精密振荡器的低功耗HART调制解调器
Circuit Monitors 1
ADM6339	量产	四电压微处理器监控电路
Interface Transceivers & Isolators 3
ADP1031	推荐新设计使用	具有七个数字隔离器的三通道隔离式微功耗管理单元

ADUM142D	推荐新设计使用	带输入禁用和2个反向通道的鲁棒、四通道隔离器
ADUM141D	推荐新设计使用	带输入禁用和1个反向通道的鲁棒、四通道隔离器
基准电压源 3
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
ADR3425	量产	微功耗、高精度2.5V基准电压源
ADR4525	推荐新设计使用	超低噪声、高精度2.5V基准电压源
降压型稳压器 1
ADP2360	推荐新设计使用	50 mA、60 V、高效率降压稳压器
开关稳压器 1
LT8300	推荐新设计使用	具 150V/260mA 开关的 100V_IN 微功率隔离型反激式转换器

工具及仿真模型

IBIS 模型 1

AD5758/AD5753/AD5423/AD5413 - IBIS Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

AD5758 + ADP1031 八通道模拟输出模块-演示平台

立即购买更多内容

产品详情

DEMO-AD5758-AO8Z 板演示了系统级概念，其中 AD5758 和 ADP1031 一起使用，以实现紧凑的八通道、通道间隔离的模拟输出（AO）模块。该模块旨在在各种工作条件下耗散小于 2 W 的最坏情况功耗。

资料

AD5758 + ADP1031 Eight Channel Analog Output Module - Demonstration Platform User Guide
2019/9/23

schematic 4

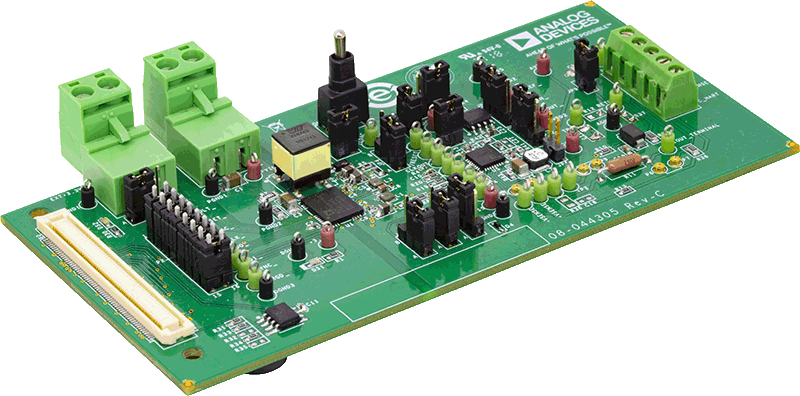

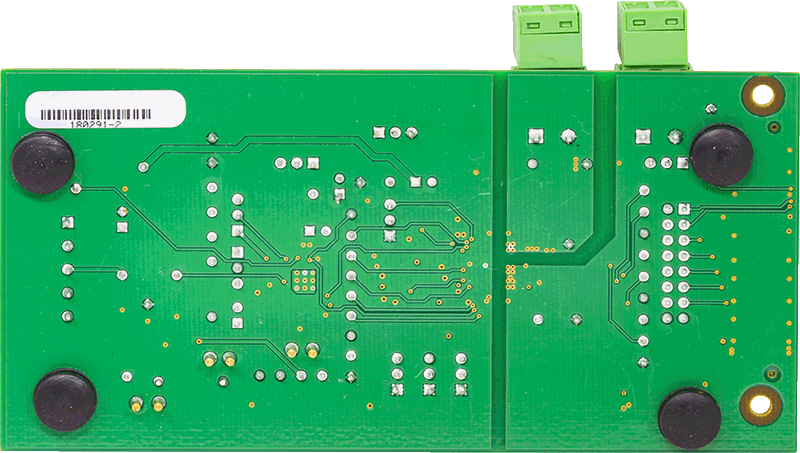

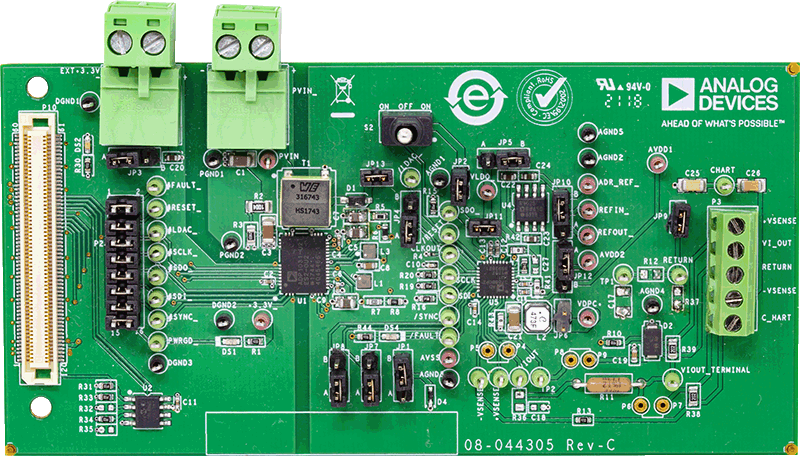

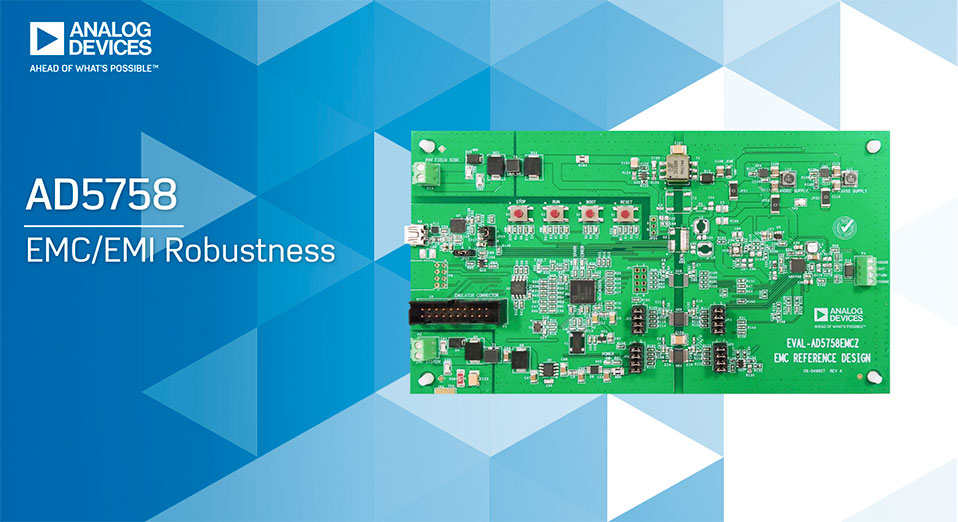

AD5758 评估板
