ADP2360

推荐新设计使用

50 mA、60 V、高效率降压稳压器

数据手册 (Rev. A)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：4.5 V至60 V
  • 可调输出电压范围：0.8 V至VIN
  • 工厂可编程的固定输出电压选项：3.3 V至5.0 V
  • 连续输出电流最高可达50 mA
  • 可调峰值电流限值最高可达140 mA
  • 脉冲频率调制(PFM)控制
  • 极高效率
    • 90% （VIN = 9 V时），VOUT = 3.3 V， IOUT = 10 mA
    • 87%（VIN = 9 V时），VOUT = 3.3 V， IOUT = 1 mA
  • 低关断电流：<4 µA
  • 低静态电流：12 µA（休眠模式下）
  • 100%占空比工作
  • 欠压闭锁(UVLO)
  • 无需外部补偿
  • 带精密阈值的使能输入
  • 可编程软启动
  • 电源良好输出
  • 热关断(TSD)保护
  • 8引脚LFCSP封装
ADP2360
50 mA、60 V、高效率降压稳压器
ADP2360 Circuit Diagram ADP2360 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADP2360
  • ADP2360-3.3
  • ADP2360-5.0

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADP2360

ADP2360 评估板

立即购买 更多内容

特性和优点

  • 输入电压范围：4.5 V至60 V
  • 输出电压：3.3 V
  • 电源良好

产品详情

ADP2360CP-EVALZ评估板用于演示DC-DC转换器ADP2360的功能。

使用此板可评估简单的器件测量结果，例如线性调整率、负载调整率和效率。该评估板提供电源良好输出和其它特性（如软启动时间），最大电感电流可通过更改元件值进行修改。

该产品数据手册提供DC-DC转换器ADP2360的完整规格，使用评估板时应同时参考用户指南UG-930与数据手册。
EVAL-ADP2360
ADP2360 评估板

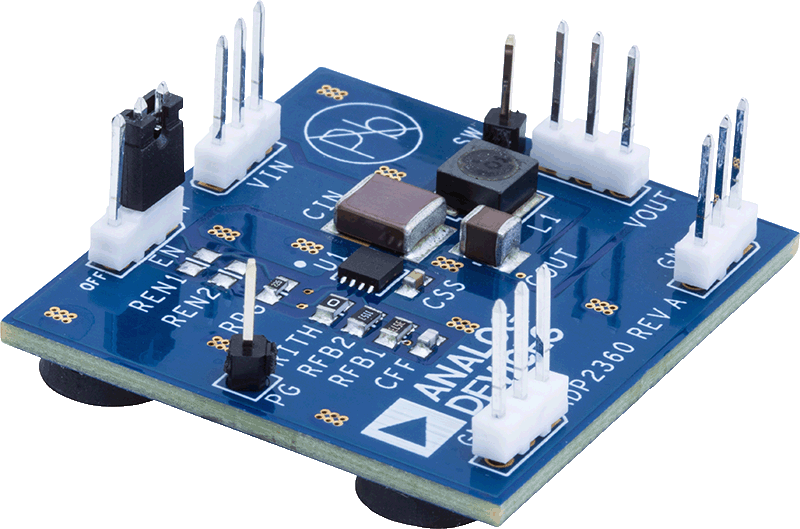

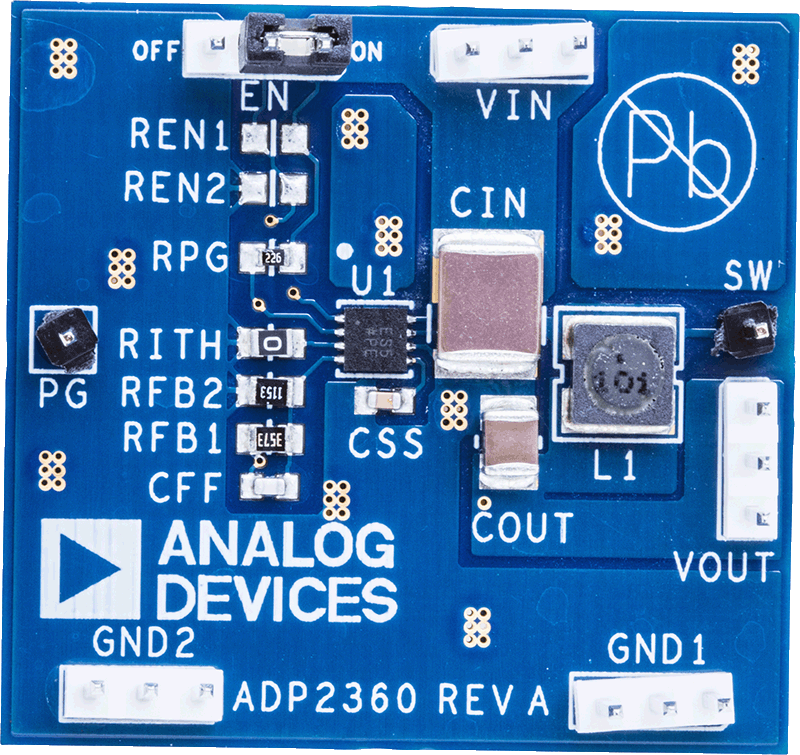

EVALZ-ADP2360CP-Angle (1)-web EVALZ-ADP2360CP-Angle (2)-web EVALZ-ADP2360CP-Bottom-web EVALZ-ADP2360CP-Top-web
