ADRF5045

推荐新设计使用

9 kHz 至 30 GHz 硅 SP4T 开关

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 超宽带频率范围:9 kHz 至 30 GHz
  • 非反射 50 Ω 设计
  • 低插入损耗:20 GHz 至 30 GHz 时为 2.4 dB
  • 高隔离:20 GHz 至 30 GHz 时为 45 dB
  • 高输入线性度
    • P1dB:28 dBm(典型值)
    • IP3:50 dBm(典型值)
  • 高功率处理能力
    • 24 dBm 直通路径
    • 24 dBm 终止路径
  • ESD 额定值:1500 V HBM
  • 无低频杂散信号
  • 0.1 dB 建立时间(50% VCTL 至 0.1 dB 的最终 RF 输出):6 µs
  • 24 端子 LGA 封装
ADRF5045
9 kHz 至 30 GHz 硅 SP4T 开关

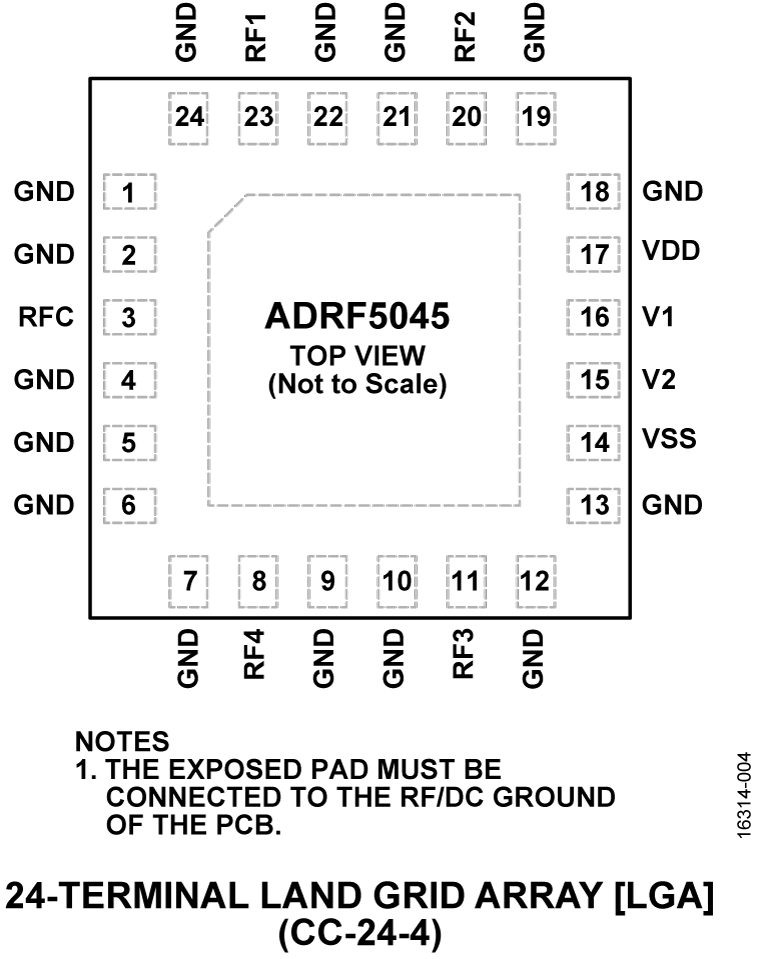

ADRF5045 Functional Block Diagram ADRF5045 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADRF5044 推荐新设计使用 100 MHz 至 30 GHz 硅 SP4T 开关
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1


评估套件

eval board
QUAD-MxFE平台

16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

特性和优点

四通道MxFE数字化处理卡
  • 使用MxFE的多通道、宽带系统开发平台
  • 与Xilinx VCU118评估板(不包括)搭配使用
  • 16个RF接收(Rx)通道(32个数字Rx通道)
    • 总共16个1.5GSPS至4GSPS ADC
    • 48个数字下变频器(DDC),每个包括复数数控振荡器(NCO)
    • 16个可编程有限脉冲响应滤波器(pFIR)
  • 16个RF发射(Tx)通道(32个数字Tx通道)
    • 16个RF发射(Tx)通道(32个数字Tx通道)
    • 48个数字上变频器(DUC),每个包括复数数控振荡器(NCO)
  • 灵活的Rx和Tx RF前端
    • Rx:用于增益控制的滤波、放大、数字步进衰减
    • Tx:滤波、放大
  • 单个12V电源适配器(随附)提供片上电源调节
  • 灵活的时钟分配
    • 单个外部500MHz基准电压源提供片上时钟分配
    • 每个MxFE支持外部转换器时钟
16Tx / 16Rx校准板
  • 可配合四通道MxFE数字化处理卡和VCU118 PMOD接口(随附电缆)使用
  • 提供单独的相邻通道环回和组合通道环回选项
  • 通过SMA选项提供组合Tx通道输出
  • 通过SMA选项提供组合Rx通道输入
  • 板载对数功率检波器,AD5592R通过PMOD输出到VCU118
  • 单个12V电源适配器(随附)提供片上电源调节
软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发:
  • IIO示波器GUI
  • MATLAB插件和示例脚本
  • 示例HDL版本,包括JESD204b/JESD204c启动
  • 用于Linux和设备驱动程序的嵌入式软件解决方案
  • MATLAB系统应用GUI
用于ADEF应用的软件参考设计示例,以缩短原型制作时间:
  • 用于确定上电相位的多芯片同步功能
  • 使用NCO实现系统级幅度/相位对齐
  • 旁路JESD接口的低延迟ADC至DAC环回
  • 用于宽带通道间幅度/相位对齐的pFIR控制
  • 快速跳频
  • 校准板MATLAB驱动程序文件
  • FPGA编程MATLAB脚本

产品详情

四通道MxFE系统开发平台包含四个MxFE®软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信,尤其是L/S/C频段(0.1 GHz至~5GHz)的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置,可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台,用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® VCU118评估板使用,具有Virtex® UltraScale+™ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外,该套件还包含16Tx / 16Rx校准板,用于开发系统级校准算法,或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板,用户还可演示组合通道动态范围、杂散和相位噪声的改进性能,连接至VCU118 PMOD接口时,还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间:

  • ADEF(相控阵、雷达、电子战、卫星通信)
  • 通信基础设施(多频段5G和毫米波5G)
  • 电子测试与测量

eval board
EVAL-ADRF5045

ADRF5045 评估板

产品详情

ADRF5045-EVALZ 是 4 层评估板。每层的铜厚度为 0.7 mil (0.5 oz),由介电材料隔离。

所有 RF 和直流迹线都布设在顶部铜层,而内层和底层都是接地平面,为 RF 传输线路提供可靠接地。顶层介电材料采用 8 mil Rogers RO4003,具备理想的高频性能。中间层和底层介电材料提供良好的机械强度。板的总厚度为 62 mil,允许在板的边缘连接 2.4 mm RF 发射器。

RF 传输线路使用共面波导 (CPWG) 模型进行设计,迹线宽度为 14 mil,离地间隙为 5 mil,具有 50 Ω 的特性阻抗。为了实现较佳 RF 和热接地,传输线路周围以及封装的裸焊盘下面布置了尽可能多的镀金通孔。

两个电源端口连接到 VDD 和 VSS 测试点 TP1 和 TP4,控制电压连接到 V1 和 V2 测试点 TP2 和 TP3,接地基准电压源连接到 GND 测试点 TP5。

在控制迹线 V1 和 V2 上,使用一个 0 欧姆电阻器将测试点连接到器件上的引脚。在电源迹线 VDD 和 VSS 上,使用一个 100 pF 旁路电容器过滤高频噪声。另外,未填充的组件位置可用于添加额外的旁路电容器。

RF 输入和输出端口(RFC、RF1、RF2、RF3 和 RF4)通过 50 Ω 传输线路连接到 2.4 mm RF 发射器 J1 至 J5。这些高频 RF 发射器通过触点连接,而非焊接到板上。一条直通校准线连接未填充的 J6 和 J7 发射器;这条传输线路用于估测 PCB 在所评估的环境条件下的损耗。

QUAD-MxFE平台
16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台
ADQUADMXFE1EBZ Board ADQUADMXFE1EBZ Evaluation Board - Top View ADQUADMXFE1EBZ Evaluation Board - Bottom View Quad-MxFE Evaluation Board with Lights QUAD-MxFE Block Diagram ADQUADMXFE-CAL Board ADQUADMXFE-CAL Evaluation Board - Top View ADQUADMXFE-CAL Evaluation Board - Bottom View
EVAL-ADRF5045
ADRF5045 评估板
ADRF5045-EVALZ (top)
