MAX96706

製造中

14ビットGMSLデシリアライザ、同軸またはSTPケーブル入力

ADASアプリケーション用小型1.6Gbpsデシリアライザ、ビデオおよび制御データのアイ幅モニタおよびCRC保護内蔵

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • セーフティカメラアプリケーションに最適
    • 低コスト50Ω同軸(または100Ω STP)ケーブルで動作
    • ビデオ/制御データのエラー検出
    • 高耐性モードによる堅牢な制御チャネルEMC耐性
    • エラー時に制御データを再送
    • クラス最高の消費電流：190mA (max)
    • 適応型イコライゼーションによってフルスピードで15mまでのケーブルが使用可能
    • 32ピン(5mm × 5mm) TQFN/SWTQFNパッケージ
    • 水平/垂直同期エンコードおよびトラッキング機能
  • メガピクセルカメラに対応する高速デシリアライズ機能
    • シリアルビットレート：最大1.74Gbps
    • 6.25MHz～87MHz × 12ビット + H/Vデータ
    • 36.66MHz～116MHz × 12ビット + H/Vデータ(内部エンコード使用)
  • 複数のモードによるシステムの柔軟性
    • 制御チャネル：9.6kbps～1Mbps (UART、I2C (クロックストレッチ機能内蔵)、またはUART-I2Cモード)
    • 2:1入力マルチプレクサによってカメラの選択が可能
    • ハードウェアにより選択可能な15のI2Cデバイスアドレス
    • 任意のマキシム製GMSLシリアライザと組み合わせ可能
    • クロスポイントスイッチによってデータを任意の出力にマッピング
  • EMIおよびシールド要件を軽減
    • スペクトラム拡散シリアル入力トラッキングおよびパラレル出力への転送
    • コア電源：1.7V～1.9V、I/O電源：1.7V～3.6V
  • システム検証用ペリフェラル機能
    • BERテスト用PRBSレシーバ内蔵
    • アイ幅モニタによって高速シリアルリンクのシステム内テストが可能
    • カメラのフレーム同期トリガおよびその他の用途の専用｢アップ/ダウン｣GPI信号
  • AEC-Q100車載仕様に適合
    • 動作温度範囲：-40℃～+115℃
    • IEC 61000-4-2およびISO 10605 ESD保護：±8kV接触および±15kV気中放電
MAX96706
14ビットGMSLデシリアライザ、同軸またはSTPケーブル入力

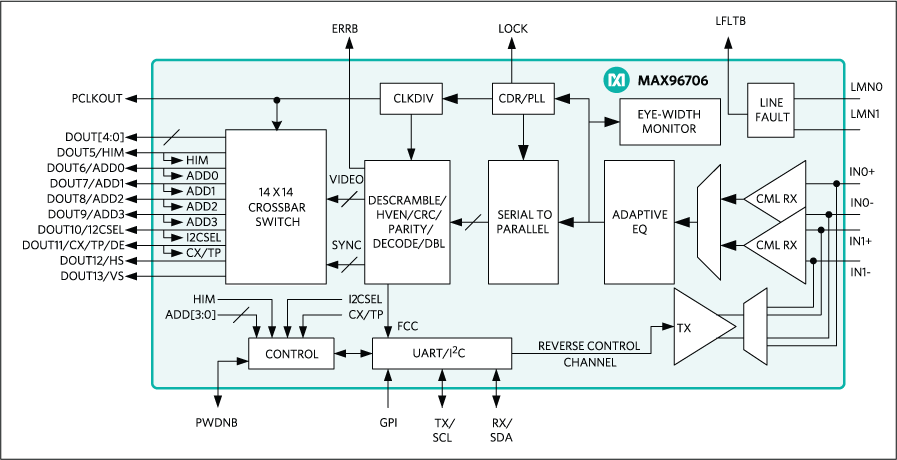

MAX96706：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

デザイン・ノート 3

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

IBISモデル 1

評価用キット

MAX96708COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

今すぐ購入 詳細を表示

機能と利点

  • FAKRAコネクタを介してGMSLシリアルデータを入力として受け付け、16ビットパラレル出力データを出力
  • Power over Coax (POC)ケーブル
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX96706/MAX96708の評価キット(EVキット)は、標準FAKRA同軸またはSTPケーブルを使用してスペクトラム拡散およびフルデュプレックス制御チャネルを備えた、広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX96706およびMAX96708を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows 7対応ソフトウェアも備え、デバイスの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX96706GTJ+またはMAX96708GTJ+のいずれかのICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX96706またはMAX96708のEVキットとコンパニオンシリアライザボード(たとえば、このドキュメントに記載されたMAX96705またはMAX96711のEVキット)を注文してください。STPケーブルを使用してテストする場合は、MAXCOAX2STP-HSDアダプタキットも注文し、そのデータシートを参照してください。リンク(シリアライザとデシリアライザボードの接続)当たりに必要なアダプタキットは1つのみです。

アプリケーション

  • 車載カメラアプリケーション

MAX96706COAXEVKIT

MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用

今すぐ購入 詳細を表示

機能と利点

  • FAKRAコネクタを介してGMSLシリアルデータを入力として受け付け、16ビットパラレル出力データを出力
  • Power over Coax (POC)ケーブル
  • Windows VistaおよびWindows 7対応ソフトウェア
  • USB制御のインタフェース(ケーブル同梱)
  • USB給電式
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX96706/MAX96708の評価キット(EVキット)は、標準FAKRA同軸またはSTPケーブルを使用してスペクトラム拡散およびフルデュプレックス制御チャネルを備えた、広帯域ギガビットマルチメディアシリアルリンク(GMSL)デシリアライザのMAX96706およびMAX96708を評価するための実証済みデザインを提供します。このEVキットは、Windows Vista®およびWindows 7対応ソフトウェアも備え、デバイスの機能を実行するための簡単なグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットには、MAX96706GTJ+またはMAX96708GTJ+のいずれかのICが実装されています。

標準FAKRA同軸ケーブルを使用してGMSLの完全な評価を行うには、MAX96706またはMAX96708のEVキットとコンパニオンシリアライザボード(たとえば、このドキュメントに記載されたMAX96705またはMAX96711のEVキット)を注文してください。STPケーブルを使用してテストする場合は、MAXCOAX2STP-HSDアダプタキットも注文し、そのデータシートを参照してください。リンク(シリアライザとデシリアライザボードの接続)当たりに必要なアダプタキットは1つのみです。

アプリケーション

  • 車載カメラアプリケーション
MAX96708COAXEVKIT
MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用
MAX96706COAXEVKIT
MAX96706/MAX96708の評価キット、同軸またはSTPケーブル用
