MAX86178

製造中

超低電力、臨床グレードバイタルサインAFE

最小のウェアラブルリモート患者モニタを実現し4つの人体のバイタルサインを測定する臨床グレードのAFE

データシート (Rev. 4)
製品モデル
2
1Ku当たりの価格
最低価格：$5.83
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • PPG
    • デュアルチャネル光データ収集システム
    • SpO2システムSN比：115dB (16µAで112dB)
    • 優れた環境光範囲および除去機能
      • 環境光検出器電流：200µA以上
      • 環境光除去：90dB以上(120Hz、平均化あり)
  • ECG
    • 臨床グレードECG収集システム
      • ENOB：15.6 (0.6µVRMS、0.05Hz～40Hz)
      • 入力電流ノイズ：230fARMS (0.05Hz～40Hz、+25℃)
    • 完全差動信号、CMRR：110dB以上 (50Hzおよび60Hz)
    • 高入力インピーダンス：1GΩ以上(超低コモン-差動モード変換に対応)
    • 高DC差動入力範囲：±1300mV (typ 1.8V) (多様な電極が使用可能)
    • 高ACダイナミックレンジ：200mVP-P (動き、または半セル電位の変動による飽和を防止)
  • BIOZ
    • 高性能BioZデータ収集システム
    • 低ノイズBioZ受信チャネル(17 ENOB、0.16µVRMS)
    • 正弦波、方形波、電流および電圧刺激：16Hz～500kHz (BIA/BIS測定による高い絶対抵抗値およびリアクタンス精度)
  • システム
    • ウェアラブル機器用の超低電力システム
    • DCおよびACリードオフ検出機能
    • シャットダウン電流：0.5µA (typ)
    • ECG、PPG、およびBioZ用FIFO：256ワード
    • 柔軟な割込みおよびマルチAFE同期
    • FIFOタイミングデータによってPPG、ECG、およびBioZの同期が可能
MAX86178
超低電力、臨床グレードバイタルサインAFE
pdp-image-unavailable
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 3

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ （ADC） 1
MAX86176
製造中 超低電力、光PPGおよびシングルリードECG AFE
スイッチング・レギュレータ 1
MAX20343
新規設計に推奨 超低自己消費電流、低ノイズ3.5Wバックブーストレギュレータ
バッテリ・チャージャIC 1
MAX20360
新規設計に推奨 PMIC、超低IQレギュレータ、チャージャ、残量ゲージ、およびハプティックドライバ内蔵、小型リチウムイオンシステム用
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX86178EVKIT

MAX86178の評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX86178を評価するための便利なプラットフォーム
  • 多数のアクセスしやすいテストポイント
  • リアルタイム監視およびプロット
  • データロギング機能
  • Bluetooth® LE
  • Windows® 10対応GUIソフトウェア
  • IEC 60601-2-47準拠のテストを容易化

製品詳細

MAX86178の評価キット(EVキット)は、光電式容積脈波記録法(PPG)、心電図(ECG)、および生体インピーダンス(BioZ)測定機能を備えたMAX86178の機能および特長を評価するためのプラットフォームを提供します。このEVキットによって柔軟なハードウェアおよびソフトウェア設定が可能になり、ユーザーが自分自身のアプリケーション用にMAX86178を設定し最適化する方法を迅速に学ぶために役立ちます。

MAX86178は完全なPPG、ECG、およびBioZアナログフロントエンドソリューションで、2つの光読取りチャネル、1つのシングルリードECGチャネル、およびテトラポーラ(4極)とバイポーラの両方の電極構成に対応するBioZチャネルで構成され、そのすべてが同時に動作可能です。光読取りチャネルは、最大6つのLEDおよび4つのフォトダイオード入力に対応します。複数のBioZアプリケーションに対応するために、BioZチャネルは複数の刺激モード(特定の周波数範囲の方形波シンク/ソース電流、正弦波電流、正弦波電圧、および方形波電圧)に対応します。

MAX86178のEVキットは2つのボードで構成されます。MAXSENSORBLE_EVKIT_Bはマイクロコントローラ(MCU)ボードで、MAX86178_EVKIT_CはMAX86178を備えたセンサーボードです。PPGおよびECG測定機能を有効にするために、センサーボードは3つのLED (赤、緑、およびIR)、3つのディスクリートのフォトダイオード(Vishay VEMD8080)、およびECGおよびBioZチャネルの部品構成も備えています。このEVキットは、USB-C-USB-Aケーブルを使用するPCへのUSB接続またはLiPoバッテリを介して給電可能です。このEVキットには最新のファームウェアが含まれ、ファームウェア変更が必要な場合のためにMAXDAP-TYPE-Cプログラミング回路基板が付属します。

アプリケーション

  • 携帯型心拍モニタ
  • インピーダンス心電図/血行動態モニタ
  • パルス到達時間(PAT)、パルス伝播時間(PTT)、パルス波速度(PWV)評価
  • パルス酸素濃度測定機器
  • 単一およびマルチ周波数バイオインピーダンス分析
  • スマート衣料アプリケーション
  • ウェアラブルバイタルサインモニタ
MAX86178EVKIT
MAX86178の評価キット

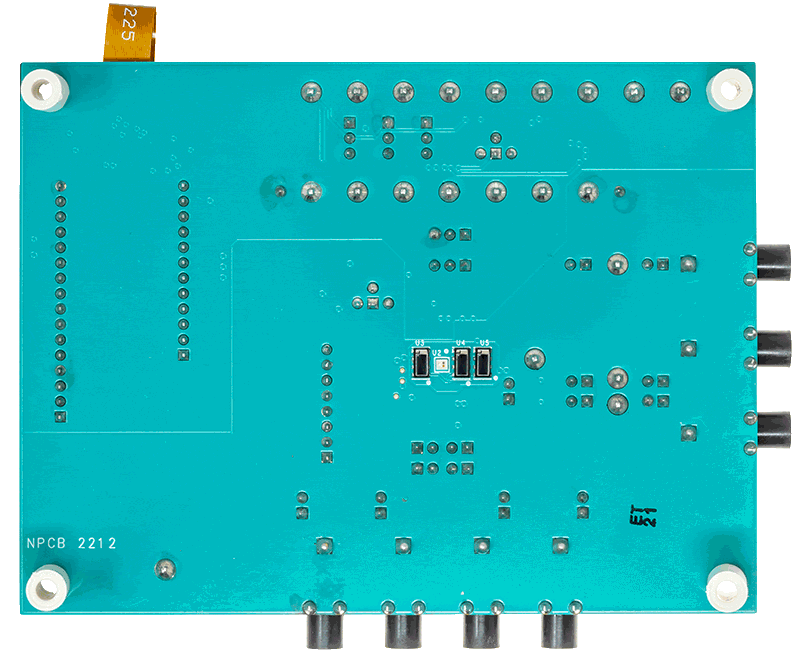

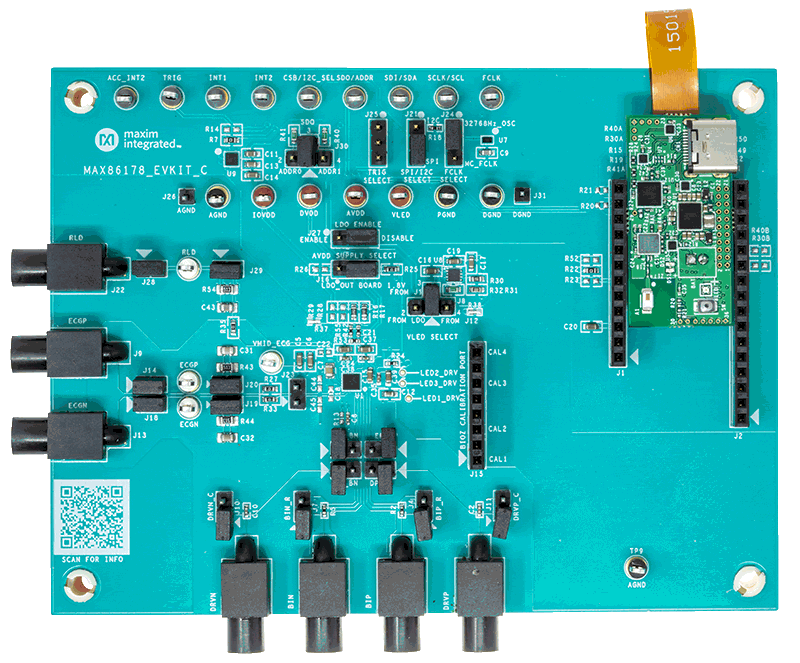

MAX86178EVKIT Board Photo Angle MAX86178EVKIT Board Photo Top MAX86178EVKIT Board Photo Bottom
