MAX30208

製造中

±0.1℃精度、I2Cデジタル温度センサー

MAX30208は低電力、高精度デジタル温度センサー

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ハードウェア・エコシステム
  • 評価用キット
  • リファレンス・デザイン
  • 最新のディスカッション
    •

    製品の詳細

    • 高精度および高確度
      • 精度：±0.1℃ (+30℃～+50℃)
      • 精度：±0.15℃ (+0℃～+70℃)
    • 低消費電力
      • 動作電圧：1.7V～3.6V
      • 動作電流：67µA (測定時)
      • スタンバイ電流：0.5µA
      • 積分時間：15ms
    • 小型サイズ
      • 10ピンThin LGA (2mm × 2mm × 0.75mm)
    • 安全性と適合性
      • ハイおよびロー温度アラーム
    • デジタルインタフェース
      • 設定可能な温度変換用入力端子
      • 設定可能な割込み出力端子
      • 温度データ用の32ワードFIFO
      • 4つのI2Cアドレスが利用可能－他のアドレスは請求に応じて提供
      • 固有ROM IDによってNISTトレーサビリティを備えた機器を実現
    MAX30208
    ±0.1℃精度、I2Cデジタル温度センサー
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    アプリケーション・ノート 1

    技術記事 3

    さらに詳しく

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    A/Dコンバータ（ADC） 2
    MAX30205
    		製造中 体温センサー
    MAX30001
    		製造中 生体電位（ECG、R-to-R、ペース検出）と生体インピーダンス（BioZ）の測定機能を統合した超低消費電力の単一チャンネルAFE
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    評価用キット

    eval board
    schematic 1
    MAX30208EVSYS

    MAX30208の評価システム

    今すぐ購入 詳細を表示

    機能と利点

    • 柔軟なPCB設計
      • 低い熱質量によって高速応答時間を実現
      • 追加回路から離れた温度検出
    • テストポイントへのアクセスが容易
    • 完全実装および試験済み
    • Windows® 7、8、および10対応ソフトウェア

    製品詳細

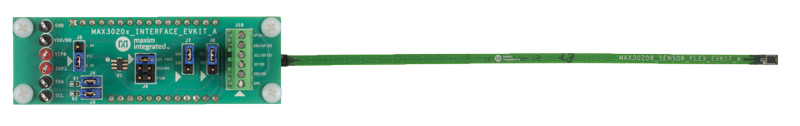

    MAX30208の評価システム(EVシステム)は、±0.1℃の精度を備えた温度センサーのMAX30208を評価するための単一のプラットフォームを提供します。このEVシステムは、ヘッダを介して接続される2つのボード(マイクロコントローラボードのMAX32630FTHRとMAX30208インタフェースボード)で構成されます。また、このEVシステムにはMAX30208 ICを実装したフレキシブルPCBも含まれています。MAX32630FTHRはPCのGUIプログラムを使用するために必要なファームウェアを内蔵し、MAX30208インタフェースボードへの給電も行います。MAX30208インタフェースボードは出荷時にジャンパが設定済みで、MAX30208の評価を迅速に行うことができます。

    アプリケーション

    • ヘルスケアパッチ
    • デジタル体温計
    • スポーツウォッチ
    • ウェアラブル体温計
    MAX30208EVSYS
    MAX30208の評価システム

    リファレンス・デザイン

    Health Sensor Platform 3.0
    Health Sensor Platform 3.0
    Health Sensor Platform 3.0
    Health Sensor Platform 3.0
    Heart Rate
    MAXREFDES104 Block Diagram
    MAXREFDES104
    ECG chart
    MAXREFDES104 Circuits from the Lab®

    ヘルス・センサー・プラットフォーム3.0

    詳細なリファレンス・デザインを表示

    機能と利点

    特長

    • フォトプレチスモグラフィ（PPG）
    • 生体電位測定（ECG）
    • 皮膚温度計測
    • 心拍数（HRM）および血液酸素飽和度（SpO2）のアルゴリズムを組み込み済み
    • モーションおよび加速度
    • ウェアラブル・フォーム・ファクタ

    梱包内容

    • フル機能の組み立て済みウェアラブル
    • BLE USBドングル（CY5677）
    • USB-A - USB-C変換ケーブル
    • USB-A - Micro-USB変換ケーブル
    • プログラマ・ボード（MAXDAP-USB-C）

    使用製品

    設計および組み込みツール

    ビデオ

    • lazy blur
      VIDEO · 2022-10-04 02:35
      MAXREFDES104: Health Sensor Platform 3.0
    MAXREFDES282
    Health Patch Platform: Chest-Based SpO2, ECG, Heart Rate, Respiration Rate, and Temperature Measurement
    MAXREFDES104
    ヘルス・センサー・プラットフォーム3.0
