MAX3804

新規設計には非推奨

12.5Gbps、設定可能受信イコライザ

業界初、12.5Gbpsのイコライザが、シリアル通信で30インチのFR4まで拡張

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最長30in (0.75m)の6mil FR-4伝送ライン損失の補正
  • 動作電力：115mW
  • 最高データレート：12.5Gbps
  • 8B10B、64B66B、およびPRBSデータとコンパチブル
  • 等化後の残留ジッタ：30psP-P以下
  • 3ビット等化レベル選択入力
  • 3mm x 3mmのTQFNパッケージ
  • 1.8V、2.5V、または3.3V CML I/OにDC結合
  • 動作温度範囲：-40℃～+85℃
  • コア電源電圧：+3.3V
MAX3804
12.5Gbps、設定可能受信イコライザ

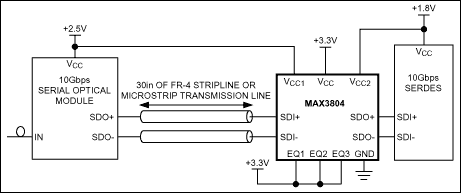

MAX3804：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 7
MAX3785
新規設計には非推奨 6.25Gbps、1.8V、PCボードイコライザ
MAX3784
5Gbps PCBイコライザ
MAX3800
新規設計には非推奨 3.2Gbps適応型イコライザおよびケーブルドライバ
MAX3801
新規設計には非推奨 3.2Gbps適応型イコライザ
MAX3980
新規設計には非推奨 3.125Gbps XAUIクワッドイコライザ
MAX3981
3.125Gbps XAUIクワッドケーブルイコライザ
MAX3803
UCSP、DC結合、3.125Gbpsイコライザ
差動アンプ 1
MAX3802
製造中 ケーブルドライバ付き、3.2Gbps クワッド適応型イコライザ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

MAX3804EVKIT

MAX3804の評価キット

今すぐ購入 詳細を表示

機能と利点

  • DC結合評価キット
  • 高速の全入出力にSMAコネクタを装備
  • 完全実装および試験済み

製品詳細

MAX3804のDC結合された評価キット(EVキット)は、12.5Gbps設定可能イコライザのMAX3804の評価作業を容易にします。このEVキットによって、すべての等化設定を含むデバイス機能の全試験を行うことができます。MAX3804に対する50Ωの管理されたインピーダンス伝送ラインを備えたSMAコネクタが、すべてのCML入出力ポートに装備されています。

アプリケーション

  • 高速信号分配
  • OC-192および10Gbイーサネットシリアルモジュール
  • OC-192および10Gbイーサネットスイッチおよびルータ
MAX3804EVKIT
MAX3804の評価キット
