MAX14916

製造中

小型産業用オクタル(8回路) 1A/クワッド2Aハイサイド・スイッチ、診断機能内蔵

業界最小の工業用オクタル(8回路) 1A/クワッド2Aハイサイド・スイッチ（診断機能付き）

データシート (Rev. 3) 製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.65

Viewing:

製品の詳細

MAX14916の電流制限：1.1A (最小値)または1.38A (typ)
MAX14916Aの電流制限：1.5A (最小値)または2A (typ)
堅牢性およびスマート診断機能
- 絶対最大電源範囲：65V
- 内部クランプによる高速な誘導性負荷の消磁
- SPIインターフェースのCRCエラー・チェック
- ウォッチドッグ・タイマー
- 断線検出(スイッチがオン状態とオフ状態の両方)
- UVLOを備えた低電圧検出
- V_DD喪失またはGND喪失保護
- サーマル・シャットダウン保護
- サージ保護内蔵：±1kV/42Ω IEC61000-4-5
- 動作周囲温度：-40℃～+125℃
消費電力および発熱を低減
- オン抵抗：250mΩ (最大値、T_A = 125℃)
- 消費電流：2mA (typ)
- 正確な出力電流制限
柔軟性
- アドレス指定可能なSPIインターフェースによって絶縁コストを削減
- SYNCH入力によるスイッチの同時更新
- 16 LED用のLEDドライバ・マトリックス(24V、5V、または3.3Vにより給電)
- 柔軟なロジック電圧インターフェース：2.5V～5.5V
小型QFNパッケージ(6mm × 6mm)

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.65

ドキュメント

データシート 1

MAX14916-MAX14916A: Compact Industrial Octal 1A/Quad 2A High-Side Switch with Diagnostics Data Sheet (Rev.3) 03/07/2025

アプリケーション・ノート 3

How to Program the MAX14915/16 - 8 Channel High-Side Switch 08/02/2021

Guidelines to Implement CRC Programming for the MAX14915 Octal, Industrial, High-Side Switch 10/29/2018

AN-7669: Using the MAX14916PMB# with TMCM-0960- MotionPy 11/06/2024

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX14916AFM+	48-LFCSP-6X6X0.9	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX14916AFM+T	48-LFCSP-6X6X0.9	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

デバイス・ドライバ 2

ツールおよびシミュレーション

ソフトウェア開発 1

MAX14915_6_7EVKIT Software, 1.14.0

IBISモデル 1

MAX14916 IBIS Model

評価用キット

MAX14916の評価用キット

今すぐ購入詳細を表示

機能と利点

広い範囲の入力電圧と負荷条件での堅牢な動作
VDDOK表示
チャンネル・ステータスと異常状態のLED表示
誘導性負荷の高速消磁
断線、過負荷、低電圧、過電流、サーマル・シャットダウンなどの異常状態表示
ウォッチドッグおよびSYNCH機能をサポート
通信エラー表示
広いロジック電圧範囲
ピンでアドレス指定可能なSPI通信
温度範囲：-40°C～+125°C
実績のあるPCBレイアウト
組み立てと試験が完了済み
Windows 10互換のソフトウェア

製品詳細

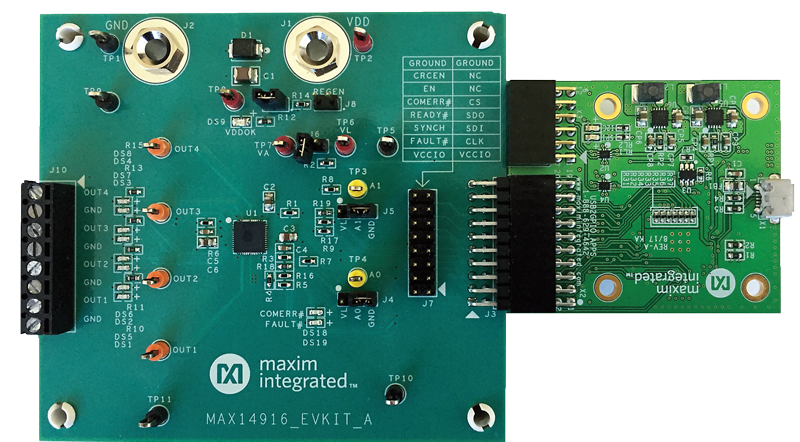

MAX14916評価用キット（EVキット）は、豊富な診断機能を備えた2.4A（最小）クワッド・ハイサイド・スイッチMAX14916の評価を目的としており、実績のある設計となっています。このEVキットには、MAX14916評価用ボードのほか、PCとターゲット・デバイス間の通信をUSBポートとUSB2GPIOインターフェース・ボードを介して提供するグラフィカル・ユーザ・インターフェース（GUI）が含まれます。USB2GPIO EVキットは別途注文する必要があります。

Windows 10に対応したGUIで、MAX14916 ICの機能を実行することができます。このEVキットのGUIでは、8つのハイサイド・スイッチ（クワッド高電流動作用にハードウェア設定済み）を高速SPIインターフェースを介して個別に制御し、診断情報（断線／オープン負荷、出力チャンネルの状態、複数の低電圧アラーム、全体／チャンネル別の過熱アラーム、複数の異常アラームなど）をMAX14916から受信することができます。

MAX14916 EVキットは、外部の+24V電源から給電する必要があり、完全な負荷がかかった状態では消費電力が10Aを超えることがあります。USB2GPIOインターフェース・ボードはUSBポートから給電します。

MAX14916 EVキット・ボードには、48ピン、6 x 6mm FC2QFNパッケージに搭載されたMAX14916AFM+が付属します。

アプリケーション

モーション・コントロールと駆動ユニット
PLCセーフティ・デジタルI/Oモジュール
PLC標準デジタルI/Oモジュール

資料

MAX14916EVKIT ODB Files - Design Files
2023/07/14

MAX14916の評価用キット

今すぐ購入詳細を表示

機能と利点

MAX14916の評価が簡単
誘導性負荷の高速消磁のための内部クランプ
個々のチャンネル異常の検出
チャンネルあたり最大2.4Aの負荷電流をサポート
USB2PMB2#またはUSB2GPIO#アダプタおよびMunich GUIソフトウェアと連動
組み立てと試験が完了済み
実績のあるPCBレイアウト
RoHS準拠

製品詳細

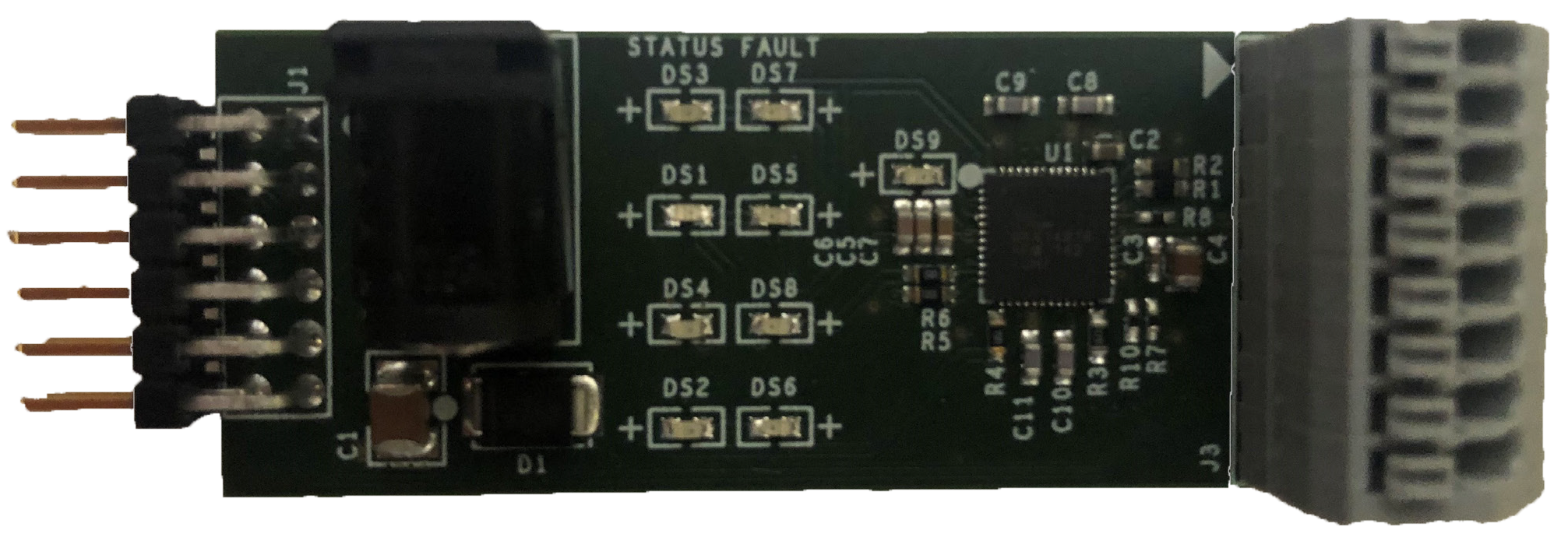

MAX14916PMB（ペリフェラル・モジュール・ボード）は、診断機能を備えたMAX14916オクタル1A／クワッド2A工業用ハイサイド・スイッチを評価するためのハードウェアを提供します。ICの動作の詳細については、MAX14916 ICのデータシートを参照してください。このモジュールではMAX14916の機能を利用して、各チャンネルのオンとオフを個別に切り替え、異常を継続的に監視することができます。このモジュールが備えているのはMAX14916の機能のサブセットであることに注意してください。より高い柔軟性を求める場合は、MAX14916評価用キットを参照してください。

MAX14916PMB#には、シリアル・ペリフェラル・インターフェース（SPI）通信のための12ピンPmod™互換コネクタが備わっています。このペリフェラル・モジュールは様々な方法で使用できます。アナログ・デバイセズでは、Munich GUIソフトウェアを使用してUSBケーブル経由でのSPI通信を行う低価格のUSB2PMB2#アダプタ・ボードやUSB2GPIO#アダプタ・ボードを販売しています。これはこのボードに付属しませんが、アナログ・デバイセズ、またはいずれかのアナログ・デバイセズ販売代理店から入手できます。または、SPI通信用の12ピンPmod互換コネクタを備えたマイクロコントローラやFPGA（フィールド・プログラマブル・ゲート・アレイ）を使用することもできます。

PCBの寸法は縦62mm × 横22.6mmで、幅はDO端子ブロックの大きさによって決まります。
