MAX14914
製造中設定可能な電流制限、プッシュプルドライバオプション、およびデジタル入力構成を備えたハイサイドスイッチ
高速およびセーフティデジタルI/Oモジュール設計を実現する超堅牢、設定可能なドライバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$2.33
製品の詳細
- 電力消費および発熱を削減
- HS RON:240mΩ (max、TA = 125℃時)
- ハイサイドDOモード消費電流:0.9mA (typ)
- タイプ1、タイプ2、およびタイプ3デジタル入力用の高精度内部電流制限
- システムの堅牢性を強化
- SafeDemag™によって無制限のインダクタンスの安全なターンオフを実現
- 電源耐圧:60V
- 高精度短絡回路DOモード電流制限
- サージ保護:±2kV IEC 61000-4-5
- ESD保護:±20kV IEC 61000-4-2気中放電
- ESD保護:±7kV IEC 61000-4-2接触放電
- 周囲動作温度:-40℃~+125℃
- BOM数とPCBスペースを削減
- 小型TQFNパッケージ(4mm x 4mm)
- 内部クランプによる誘導性負荷の高速ターンオフ
- 5Vレギュレータ内蔵
- 柔軟性を提供
- デジタル入力またはハイサイド/プッシュプルデジタル出力として設定可能
- 低リークモード(MAX14914A)によって高精度AIO/DIOアプリケーションを実現
- 抵抗で設定可能なハイサイドスイッチの電流制限(135mA~1.3A)
- ピン選択可能なType 1/3またはType 2 DI動作
- システムの速度とスループットを向上
- 伝播遅延:2µs以下

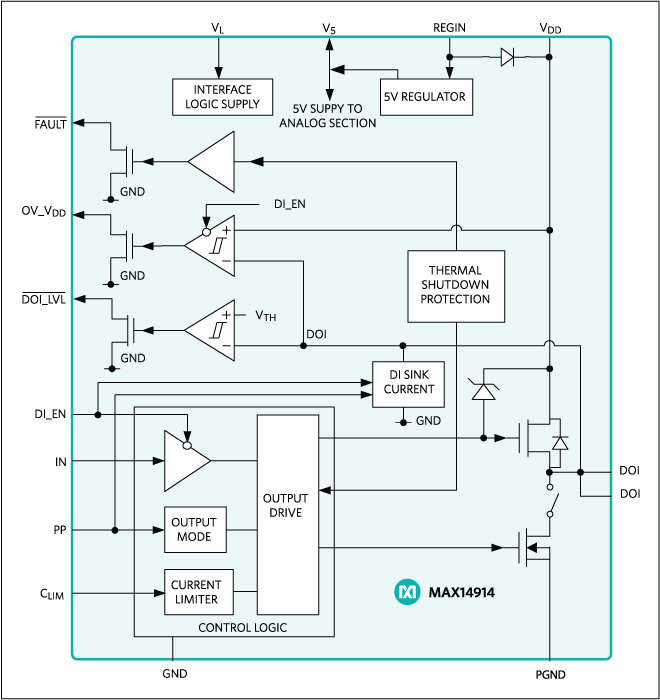

MAX14914、MAX14914AおよびMAX14914Bは、産業用デジタル出力(DO)および産業用デジタル入力(DI)の両方として動作するハイサイド/プッシュプルドライバファミリです。MAX14914ファミリは、DOおよびDI両動作モードで完全IEC 61131-2準拠を特長としています。ハイサイドスイッチ電流は、抵抗で135mA (min)~1.3A (min)に設定可能です。ハイサイドドライバのオン抵抗は、125℃の周囲温度で120mΩ (typ)です。オプションのプッシュプル動作によって、ケーブルの駆動および負荷容量の高速放電が可能です。出力電圧はセーフティアプリケーション用にアクティブローDOI_LVL端子を介して監視および表示されます。
DI動作用に設定した場合、MAX14914ファミリはタイプ1、タイプ2、またはタイプ3入力特性に準拠します。
MAX14914AはMAX14914の低DOIリークバージョンでMAX22000産業用設定可能なアナログIOデバイスとともに動作するように設計されています。MAX14914Bはハイサイドスイッチ過電流表示を特長としています。
アプリケーション
- 設定可能なデジタル入出力
- 産業用デジタル出力および入力モジュール
- モータ制御
- セーフティシステム
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 1
デザイン・ノート 3
技術記事 1
ビデオ 1
デバイス・ドライバ 2
ソリューション・カタログ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX14914ATE+ | 16-LFCSP-4X4X0.75 | ||
MAX14914ATE+T | 16-LFCSP-4X4X0.75 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
デバイス・ドライバ 1
評価用ソフトウェア 0
ツールおよびシミュレーション
ソフトウェア開発 1
IBISモデル 1

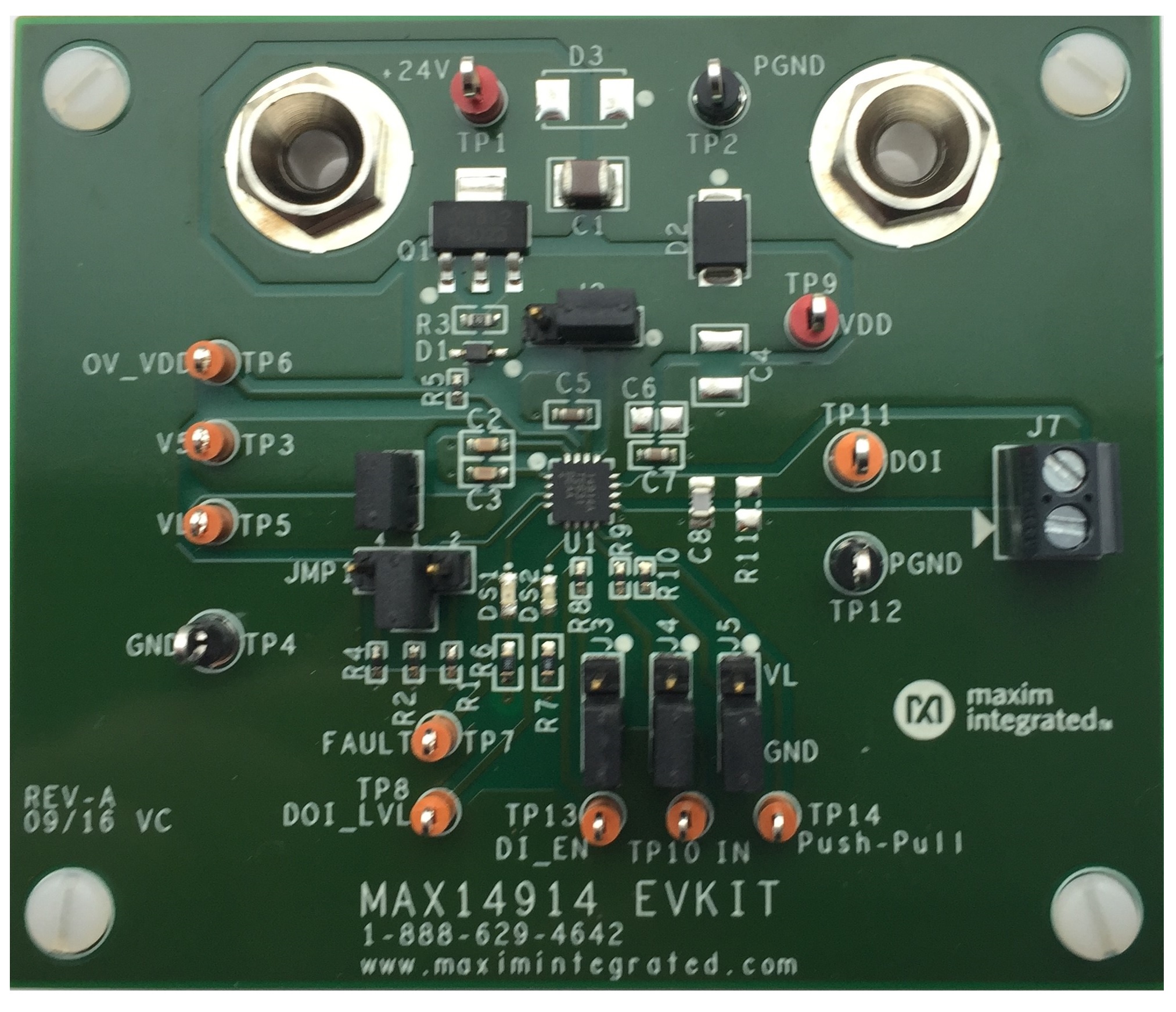

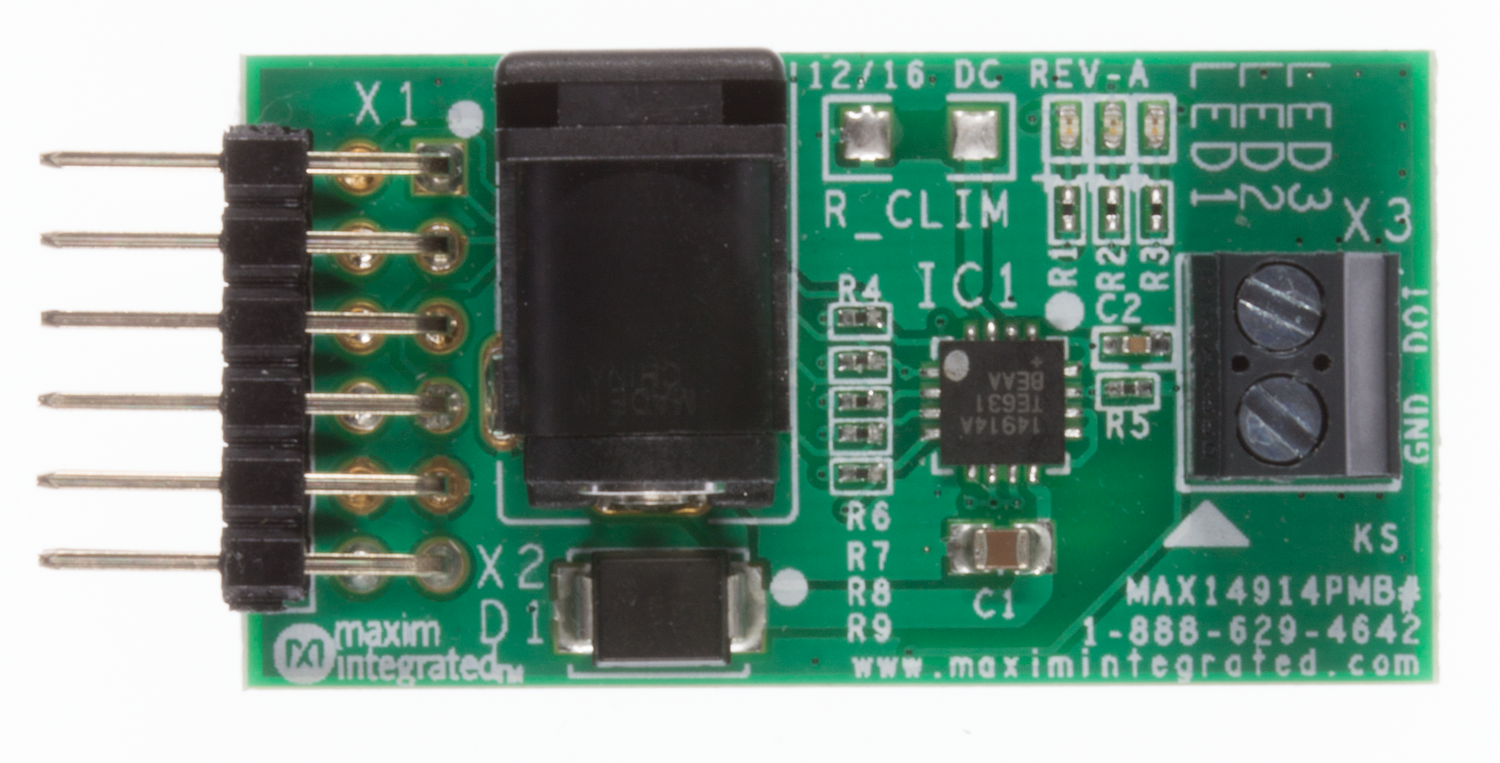

評価用キット
