MAX14780E
MAX14780E
製造中+5.0V、±30kV ESD保護、フェイルセーフ、ホットスワップ、RS-485/RS-422トランシーバ
±30kVの高ESD保護付きRS-485トランシーバで堅牢なシステム性能を実現
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格:$1.97
Viewing:
製品の詳細
- 内蔵保護機能によって堅牢性を向上
- ±30kV HBM ESD (JEDEC JS-001-2012規格)
- ±12kV接触ESD (IEC 61000-4-2規格)
- ±15kV気中ESD (IEC 61000-4-2規格)
- 真のフェイルセーフレシーバによってレシーバ入力の短絡やオープン時の誤った遷移を防止
- ホットスワップによって電源投入時または活線挿入時の誤った遷移を排除
- 短絡保護出力の低電流によって消費電力を削減
- 低電流によって消費電力を削減
- シャットダウン電流:10µA
- 消費電流:1.2mA (無負荷時)
MAX14780Eは、+5.0V、±30kV ESD保護、RS-485/RS-422トランシーバであり、1つのドライバと1つのレシーバを備えています。このデバイスはフェイルセーフ回路を内蔵しており、レシーバ入力がオープンまたは短絡状態の場合にレシーバ出力がロジックハイになることを保証しています。終端処理されたバス上のすべてのトランスミッタがディセーブルされた状態(ハイインピーダンス)の場合、レシーバはロジックハイを出力します。MAX14780Eは、電源投入時または活線挿抜時にバス上で誤った遷移が発生することを防止するホットスワップ機能を内蔵しています。
MAX14780Eは、EMIを最小限に抑え、ケーブルの不適切な終端処理に起因する反射を減少させる、スルーレート制限されたドライバを備えており、最大500kbpsまでエラーのないデータ伝送が可能です。

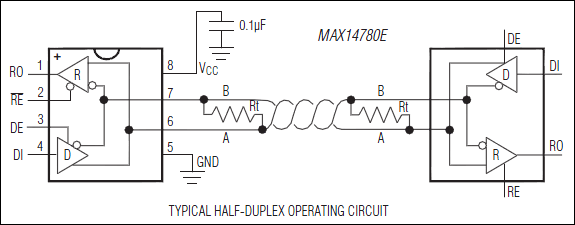

MAX14780Eはハーフデュプレックス通信に最適で、無負荷状態またはドライバがディセーブルされた最大負荷状態での消費電流が1.2mAです。MAX14780Eは1/8ユニット負荷のレシーバ入力インピーダンスを備えており、最大256のトランシーバをバスに接続可能です。
MAX14780Eは8ピンSOおよびPDIPパッケージで提供されます。
アプリケーション
- 産業用制御
- 計測
- 照明装置
- PROFIBUS
- セキュリティシステム
- テレコム
- ユーティリティメータ
ドキュメント
データシート 1
信頼性データ 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX14780EEPA+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
MAX14780EESA+ | Small-Outline IC, Narrow (0.15in) | ||
MAX14780EESA+T | Small-Outline IC, Narrow (0.15in) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
8 28, 2018 - 1702A ASSEMBLY |
||
MAX14780EESA+ | 製造中 | |
MAX14780EESA+T | 製造中 |
これは最新改訂バージョンのデータシートです。
