LTM2895

製造中

100MHz絶縁型DAC SPI シリアル・インタフェース

データシート
製品モデル
3
1Ku当たりの価格
最低価格：$9.58
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 絶縁型インタフェース：6000VRMS（1分間）
  • CSA(IEC/UL)認証済み、ファイル#255632
  • 100MHz SPI互換I/O
  • 構成可能なSPIワード長：8～32ビット
  • 2つの絶縁デバイス選択信号をサポート
  • 立ち下がりエッジに反応する低ジッタのLOAD端子
  • 3つの絶縁制御信号またはマルチプレクサ信号
  • I/O（入出力）の電圧範囲：1.71V～5.5V
  • 電源電圧範囲：3V～5.5V
  • 同相トランジェント耐性が高い

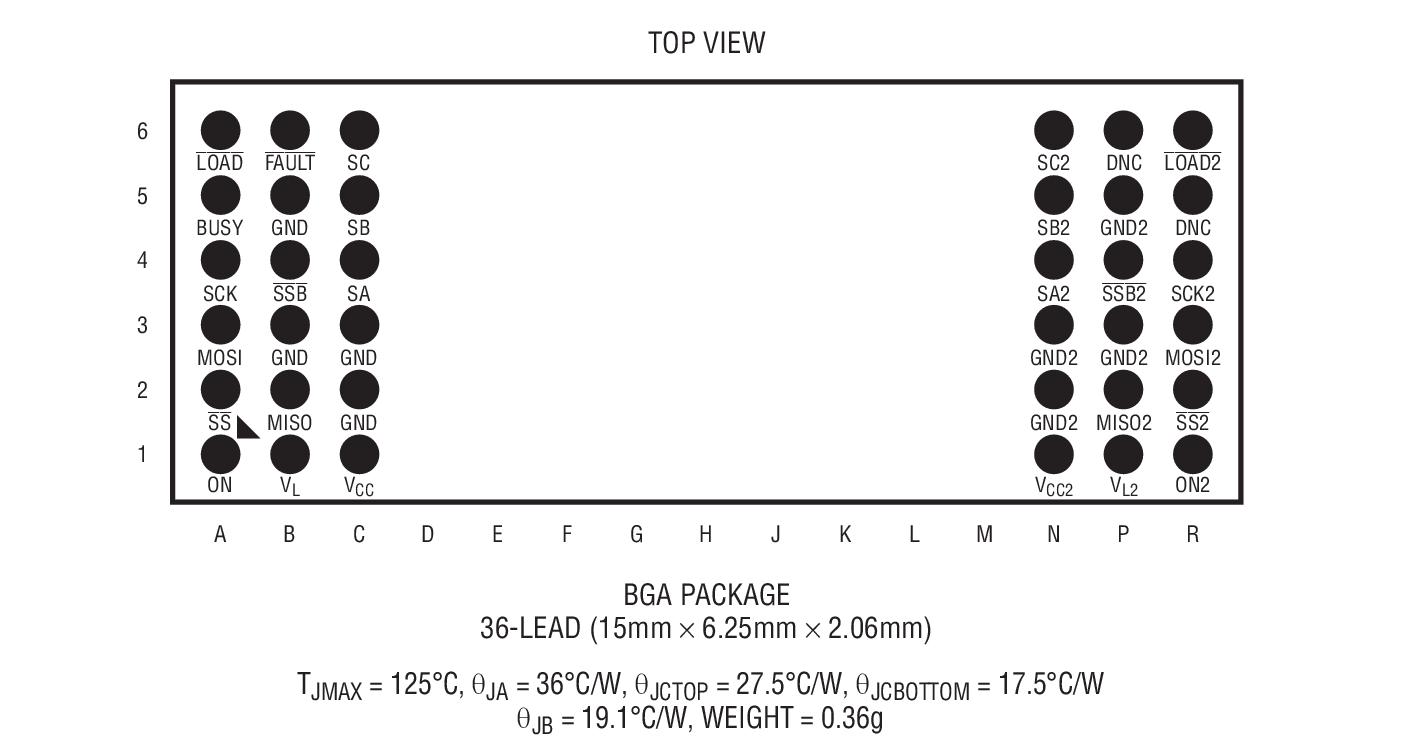

  • 15mm×6.25mm BGAパッケージ
LTM2895
100MHz絶縁型DAC SPI シリアル・インタフェース

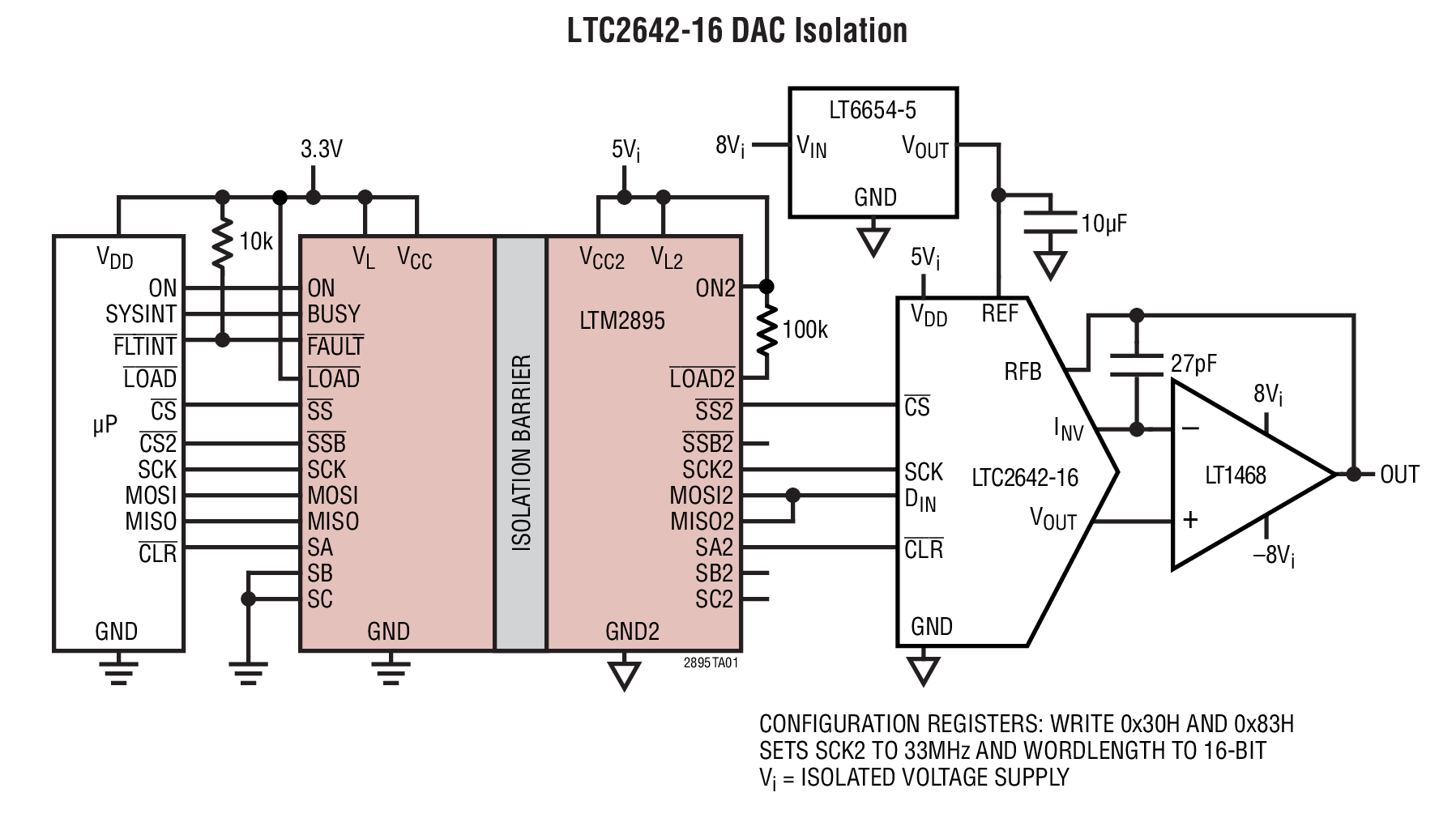

LTC2642-16 DAC Isolation Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

安全性および規制遵守 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
LTM2892
製造中 SPI/デジタルまたはI2C対応のμModuleアイソレータ
LTM2893
製造中 100MHz絶縁型ADCシリアル・インタフェース
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC2589A

LTM2895 Demo Board | 100MHz SPI µModule Isolator

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC2589A shows an LTM2895 isolating and interfacing an LTC2642-16. The LTM2895 is a high speed SPI isolator for interfacing DACs with a full complement of control signals. The LTC2642-16 is a bipolar 16-bit unbuffered voltage output DAC. Low noise isolated power is delivered to the isolated side with a LT3999 push pull driver and isolation transformer.
DC2589A
LTM2895 Demo Board | 100MHz SPI µModule Isolator

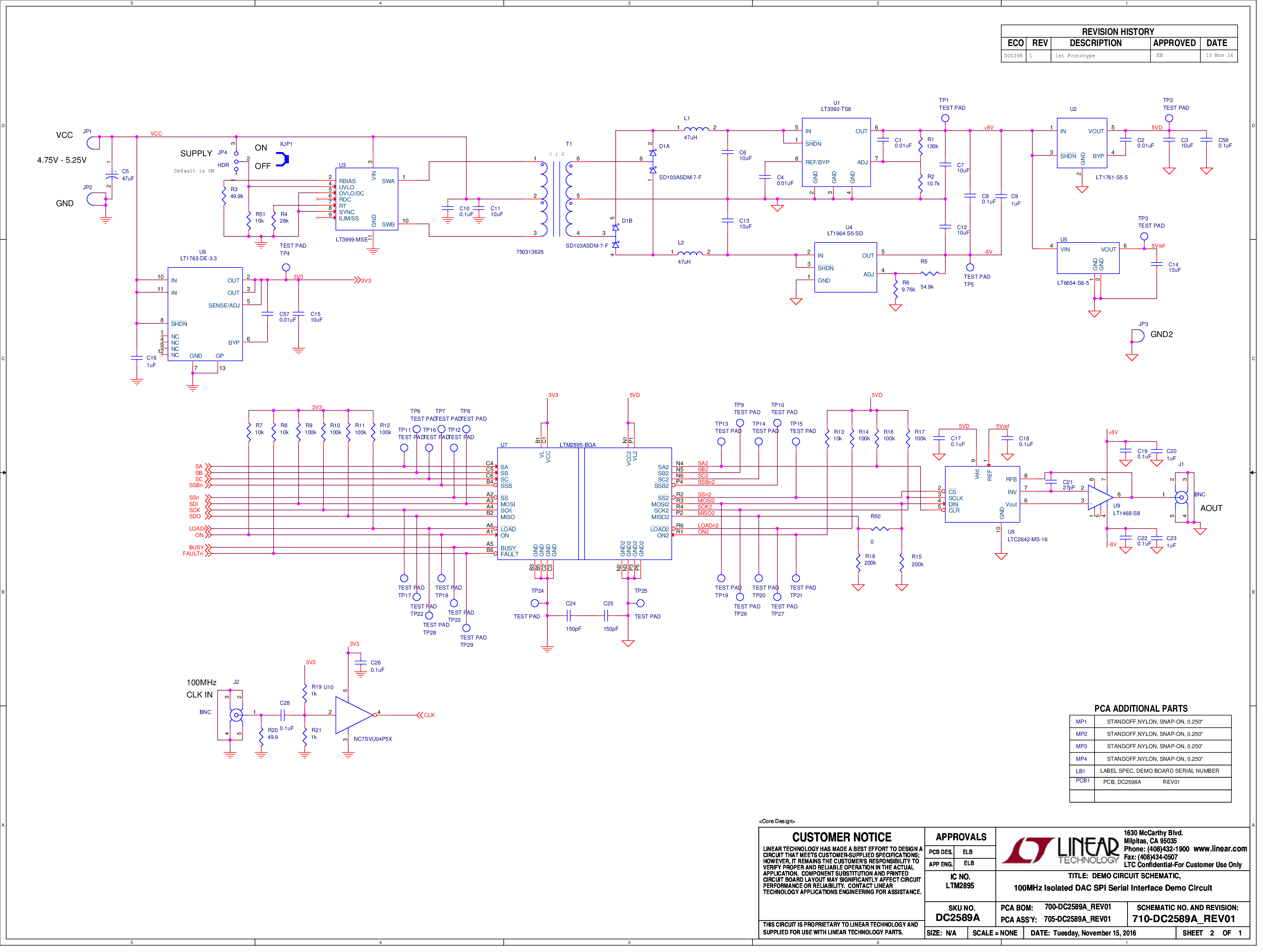

DC2589A - Schematic
