LTM2887

製造中

調整可能なデュアル5Vレギュレータ付きSPI/デジタルまたはI2C対応μModuleアイソレータ

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 6チャネルのロジック・アイソレータ：2500VRMS（1 分間）
  • UL-CSA規格認定取得中
  • 絶縁型DC電力：
    • 最大100mAでの1.8V ～5Vロジック電源
    • 最大100mAでの0.6V ～5V補助電源
  • 外付け部品は不要
  • SPI/デジタル対応オプション（LTM2887-S）またはI2C対応オプション（LTM2887-I）
  • 同相トランジェント耐性が高い：30kV/μs
  • 高速動作
    • 10MHzのデジタル絶縁
    • 4MHz/8MHzのSPI 絶縁
    • 400kHzのI2C絶縁
  • 3.3V 動作（LTM2887-3）または5V動作（LTM2887-5）
  • 1.62V ～5.5Vのロジック電源
  • 絶縁障壁間での±10kVのESD保護（人体モデル）
  • 連続動作時の最大電圧：560VPEAK
  • 低電流シャットダウン・モード（<10μA）
  • 高さの低い15mm×11.25mm×3.42mm BGAパッケージ
LTM2887
調整可能なデュアル5Vレギュレータ付きSPI/デジタルまたはI2C対応μModuleアイソレータ

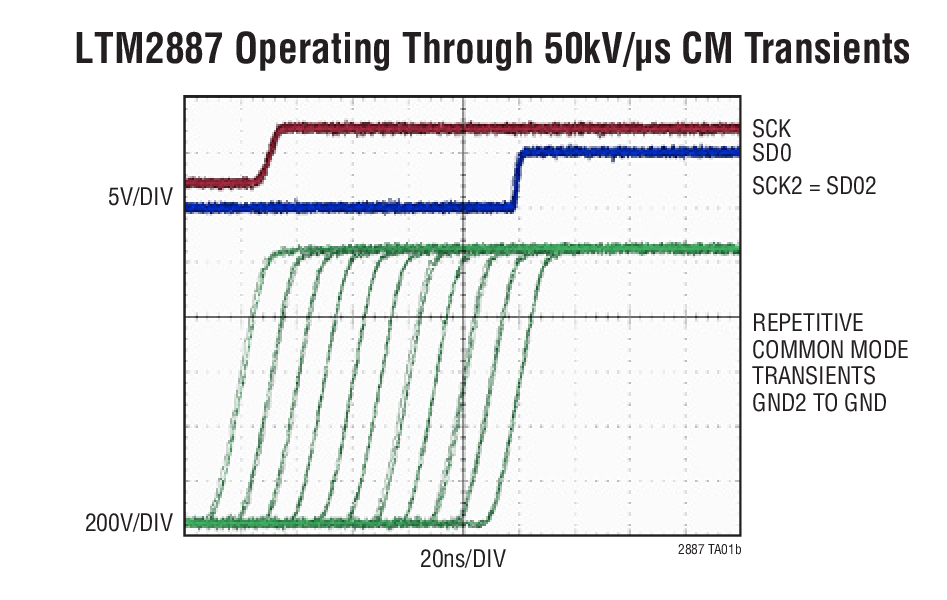

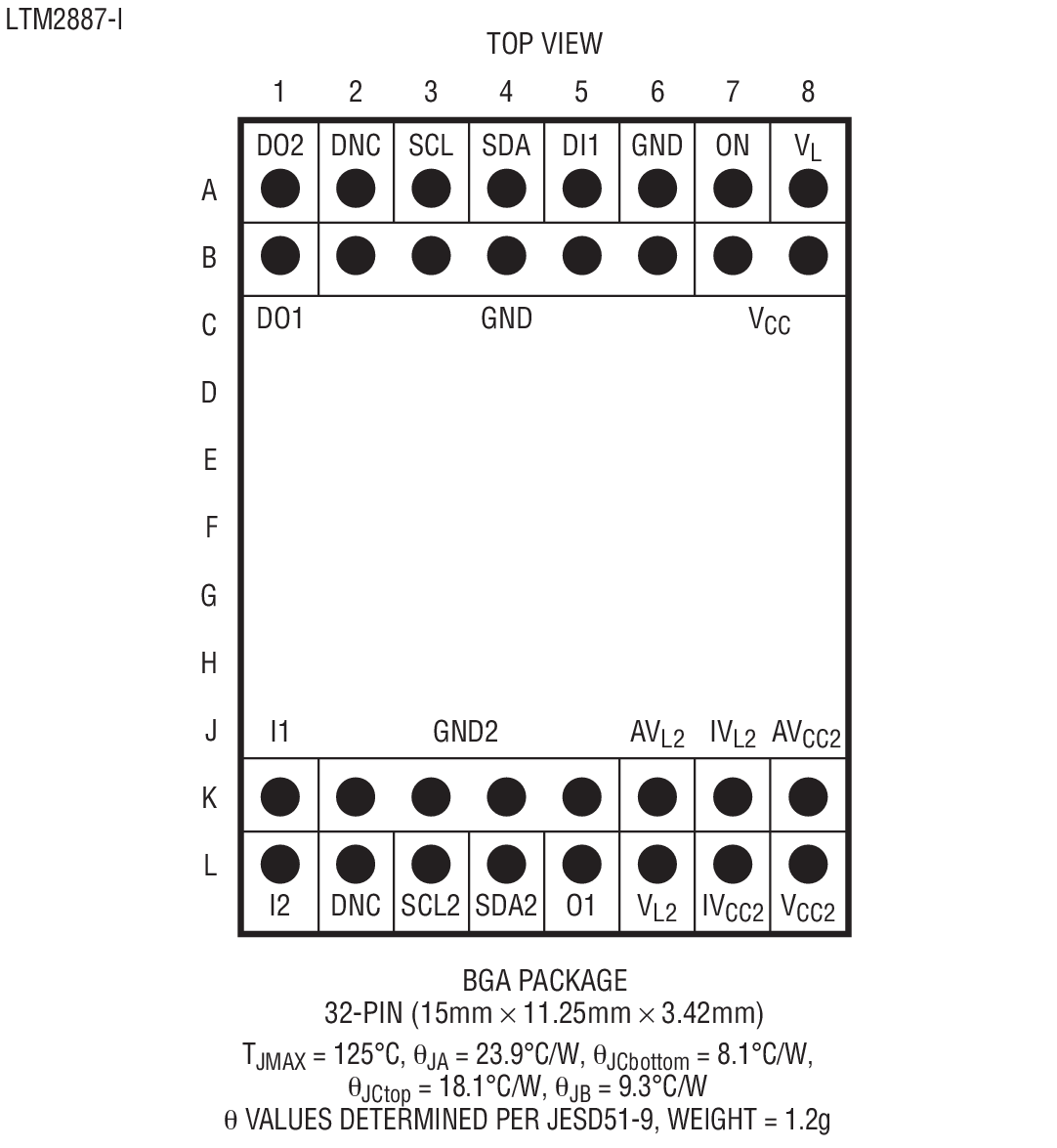

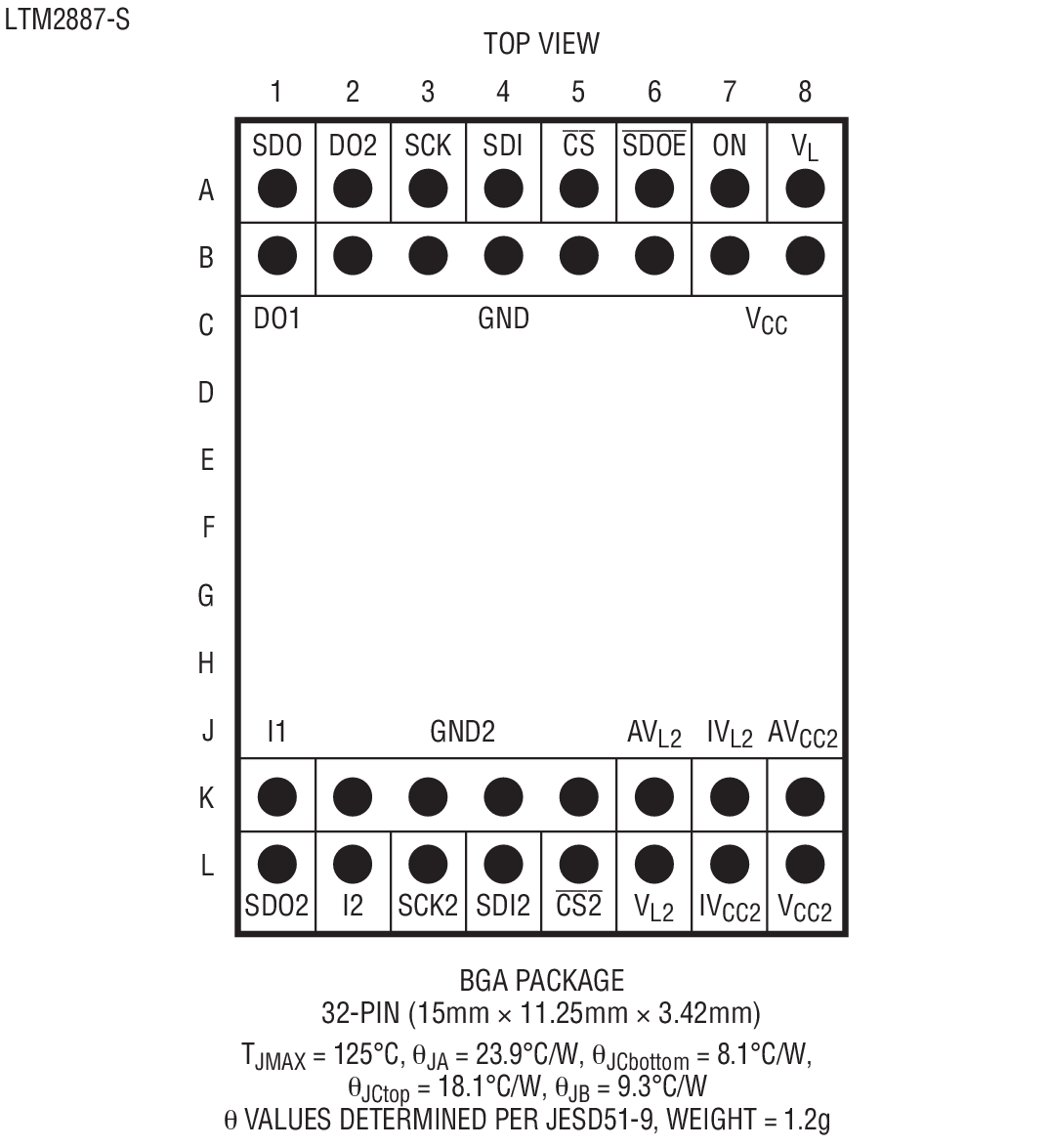

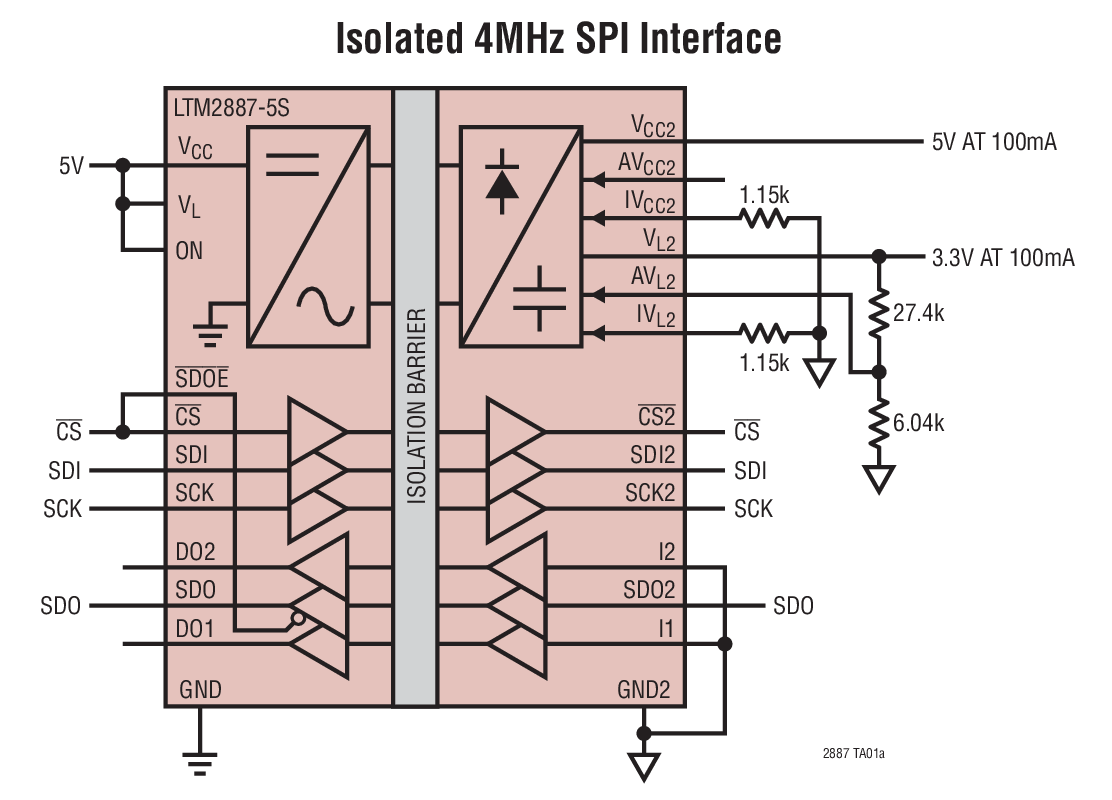

Isolated 4MHz SPI Interface LTM2887 Operating Through 50kV/μs CM Transients Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2892
製造中 SPI/デジタルまたはI2C対応のμModuleアイソレータ
保護スイッチ ＆ コントローラ 1
LTM9100
製造中 I2Cコマンド機能と遠隔測定機能を備えたAnyside™高電圧絶縁型スイッチ・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC1791A-B

LTM2887-5S Demo Board | SPI µModule Isolator (5.0V Supply)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1791A is a serial peripheral interface bus (SPI) or inter-IC bus (I2C) μModule isolator with dual adjustable 5V regulators featuring the LTM2887. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule isolator. The demo circuit operates from a single external supply on VCC. The part generates output voltages on VCC2 and VL2 which may be adjusted by external programming resistors. It communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.





eval board
schematic 2
DC1791A-A

LTM2887-3S Demo Board | SPI µModule Isolator (3.3V Supply)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1791A is a serial peripheral interface bus (SPI) or inter-IC bus (I2C) μModule isolator with dual adjustable 5V regulators featuring the LTM2887. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule isolator. The demo circuit operates from a single external supply on VCC. The part generates output voltages on VCC2 and VL2 which may be adjusted by external programming resistors. It communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.





eval board
schematic 3
DC1791A-D

LTM2887-5I Demo Board | I2C µModule Isolator (5.0V Supply)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1791A is a serial peripheral interface bus (SPI) or inter-IC bus (I2C) μModule isolator with dual adjustable 5V regulators featuring the LTM2887. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule isolator. The demo circuit operates from a single external supply on VCC. The part generates output voltages on VCC2 and VL2 which may be adjusted by external programming resistors. It communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.

eval board
schematic 4
DC1791A-C

LTM2887-3I Demo Board | I2C µModule Isolator (3.3V Supply)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1791A is a serial peripheral interface bus (SPI) or inter-IC bus (I2C) μModule isolator with dual adjustable 5V regulators featuring the LTM2887. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule isolator. The demo circuit operates from a single external supply on VCC. The part generates output voltages on VCC2 and VL2 which may be adjusted by external programming resistors. It communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.



DC1791A-B
LTM2887-5S Demo Board | SPI µModule Isolator (5.0V Supply)

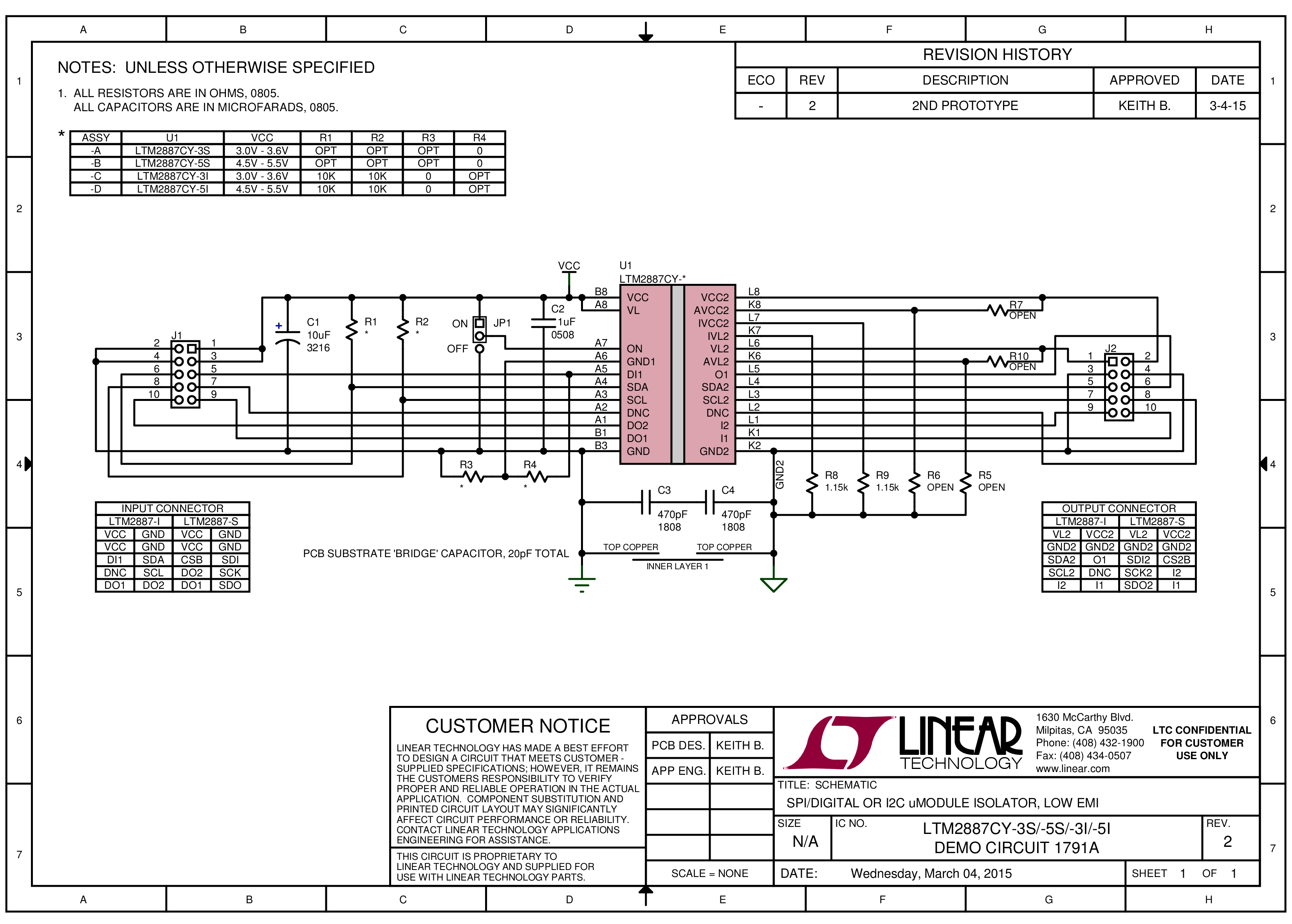

DC1791A - Schematic
DC1791A-A
LTM2887-3S Demo Board | SPI µModule Isolator (3.3V Supply)
DC1791A - Schematic
DC1791A-D
LTM2887-5I Demo Board | I2C µModule Isolator (5.0V Supply)
DC1791A - Schematic
DC1791A-C
LTM2887-3I Demo Board | I2C µModule Isolator (3.3V Supply)
DC1791A - Schematic
