LTM2882

製造中

デュアル絶縁型RS232 μModuleトランシーバ + 電源

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RS232トランシーバ：2500VRMS（1分間）
  • UL規格認定®ファイル番号E15178
  • 絶縁型DC電源：最大200mAで5V
  • 外付け部品不要
  • 1.62V～5.5Vのロジック電源により、柔軟なデジタル・インタフェースが可能
  • 高速動作

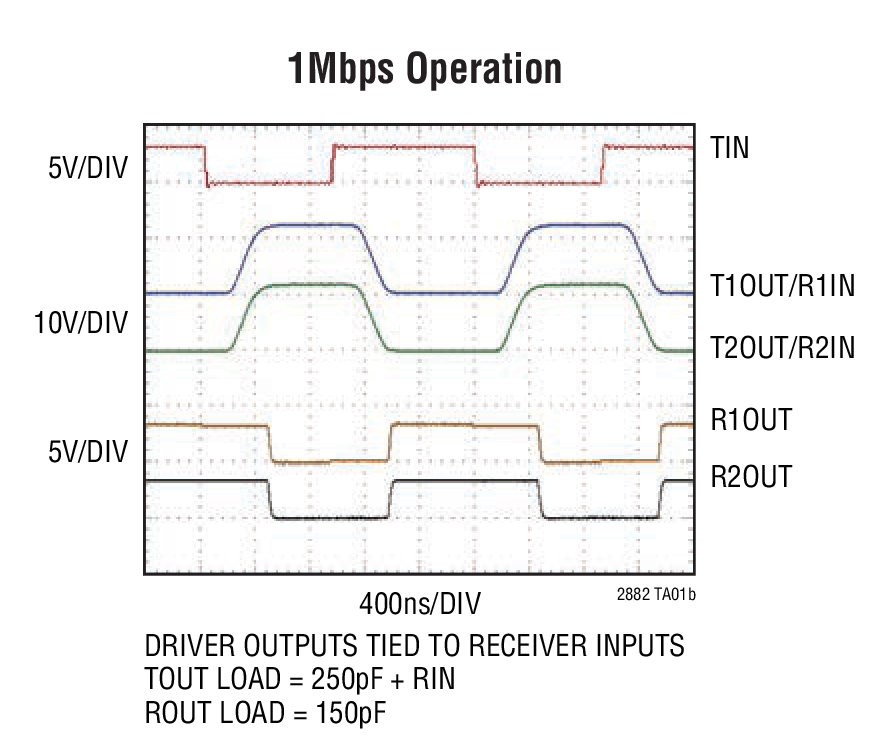

    • 250pF/3kΩの負荷で1Mbps
    • 1nF/3kΩの負荷で250kbps
    • 2.5nF/3kΩのTIA/EIA-232-F負荷で100kbps
  • 3.3V (LTM2882-3)または5V (LTM2882-5)動作
  • 絶縁型RS232インタフェースに対する、あるいは絶縁バリアを介した
  • 最大±10kVのESD（人体モデル）による損傷やラッチアップなし
  • 同相トランジェント耐性が高い：30kV/μs
  • 連続動作時の最大電圧：560VPEAK
  • 真のRS232準拠出力レベル

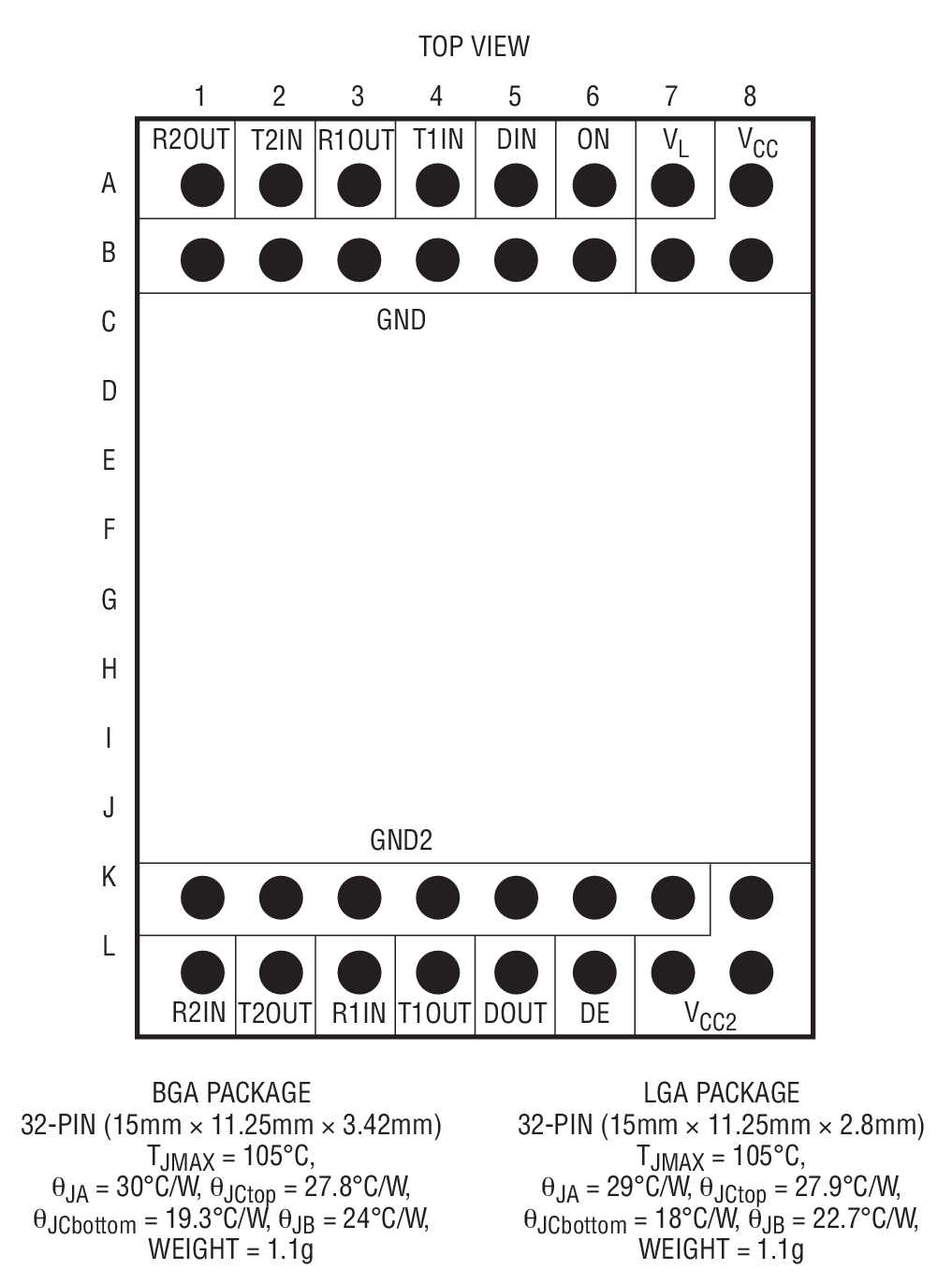

  • 高さの低い(15mm × 11.25mm)表面実装BGAおよびLGAパッケージ
LTM2882

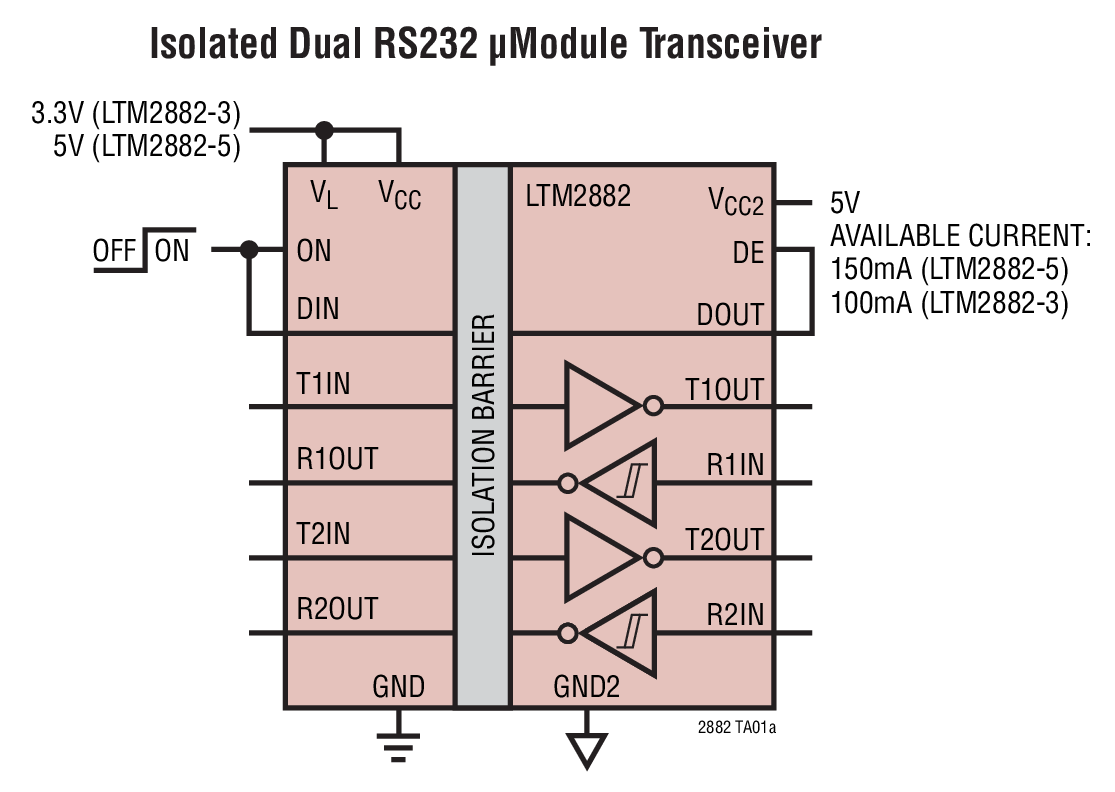

デュアル絶縁型RS232 μModuleトランシーバ + 電源
Isolated Dual RS232 μModule Transceiver 1Mbps Operation Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

安全性および規制遵守 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
スイッチング・レギュレータ ＆ コントローラ 2
LTM8048
新規設計に推奨 LDOポスト・レギュレータ内蔵で入力電圧範囲が3.1V～32Vの絶縁型μModule DC/DCコンバータ
LTM8047
新規設計に推奨 入力電圧範囲3.1V～32Vの絶縁型μModule DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1747A-B

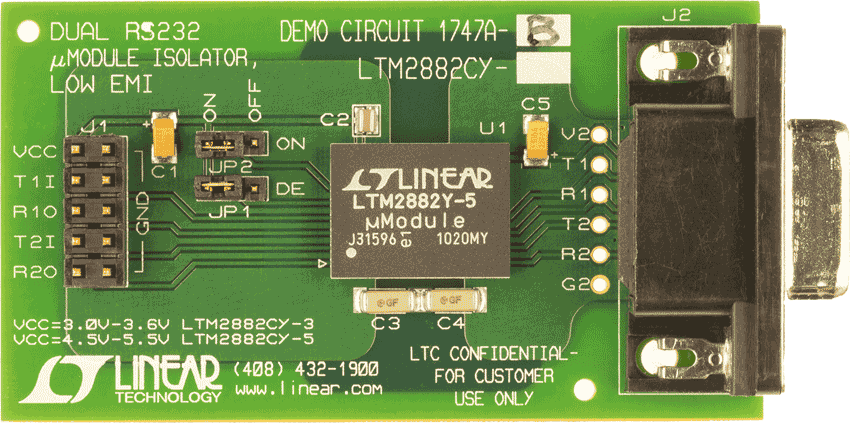

LTM2882-5 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)

今すぐ購入 詳細を表示

製品詳細

DC1747A-B: Demo Board for LTM2882 Dual Isolated RS232 µModule Transceiver + Power.

eval board
schematic 12
schematic 13
schematic 14
schematic 15
schematic 16
DC1747A-A

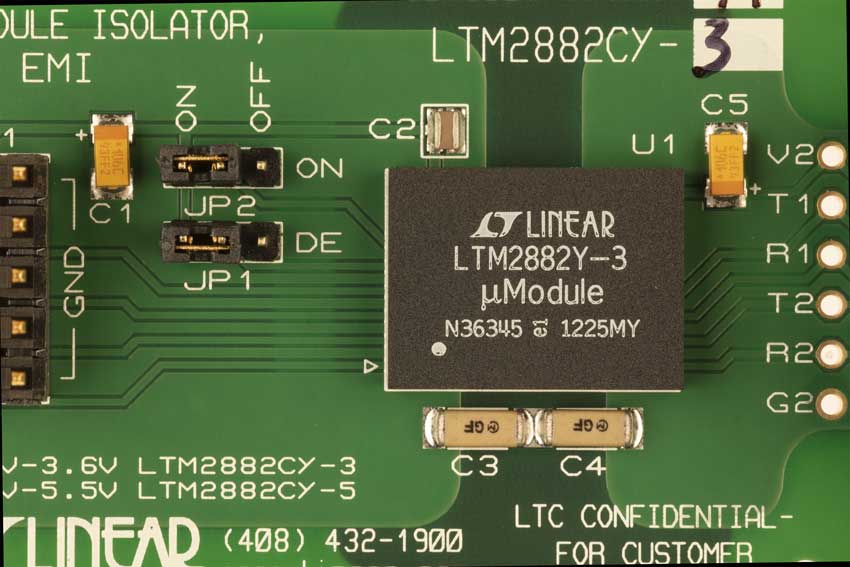

LTM2882-3 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)

今すぐ購入 詳細を表示

製品詳細

DC1747A-A: Demo Board for LTM2882 Dual Isolated RS232 µModule Transceiver + Power.

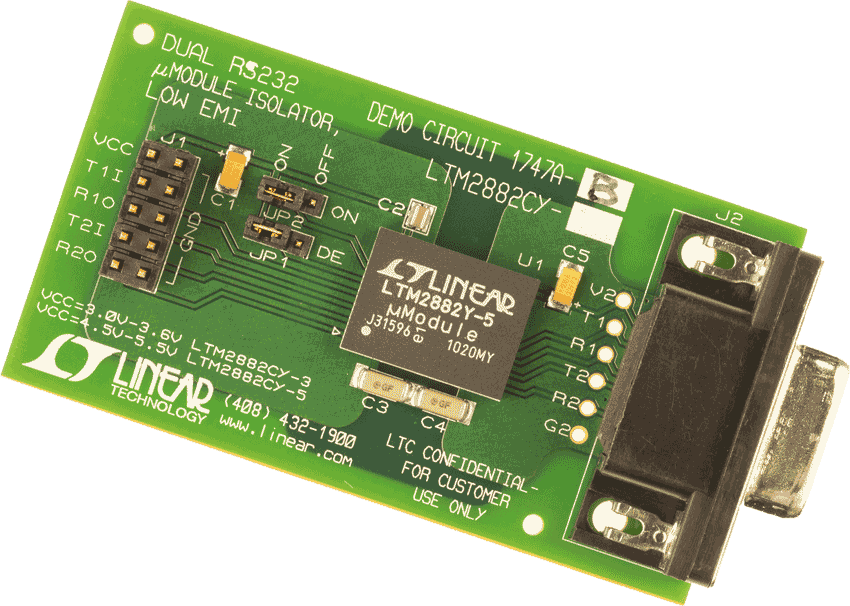

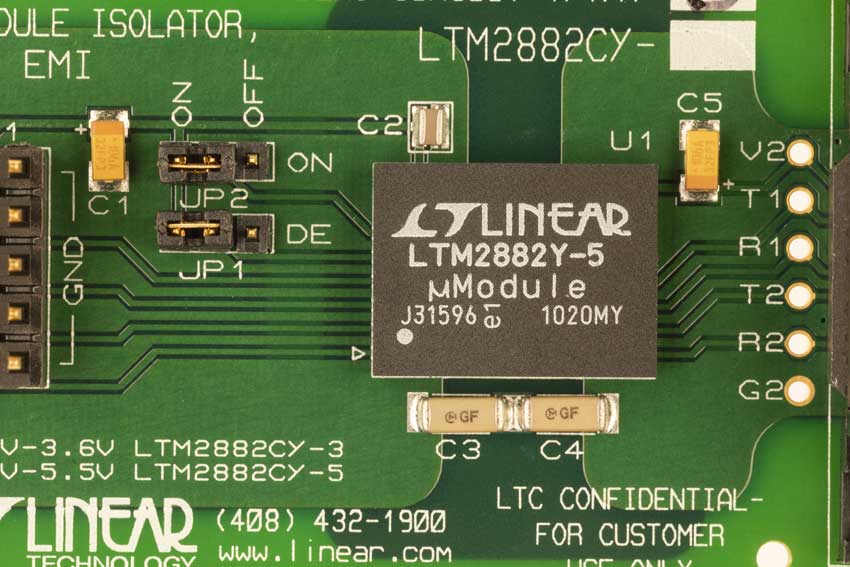

DC1747A-B
LTM2882-5 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)

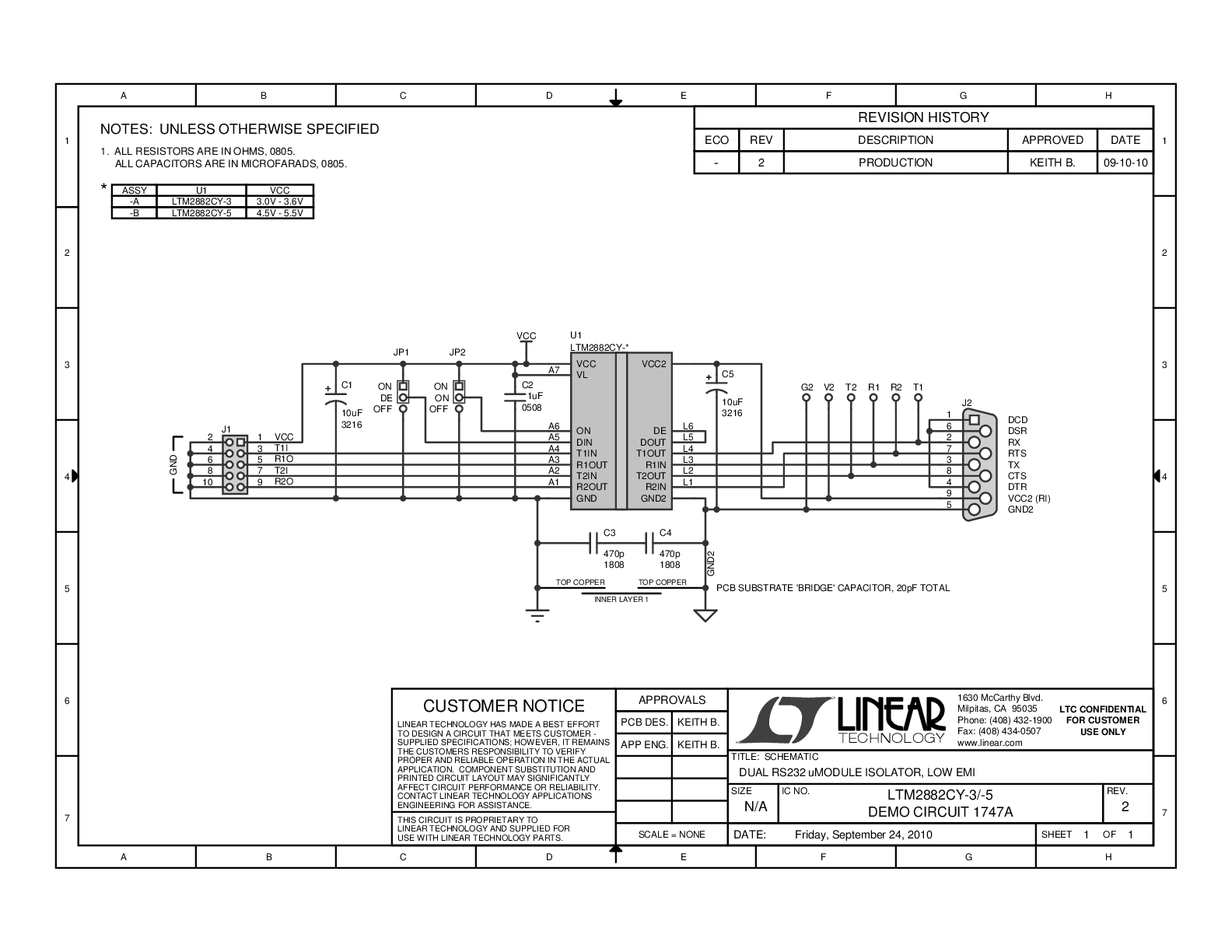

DC1747A-B Demo Board DC1747A-B Demo Board DC1747A-B Demo Board DC1747A-B Demo Board DC1747A-B - Schematic

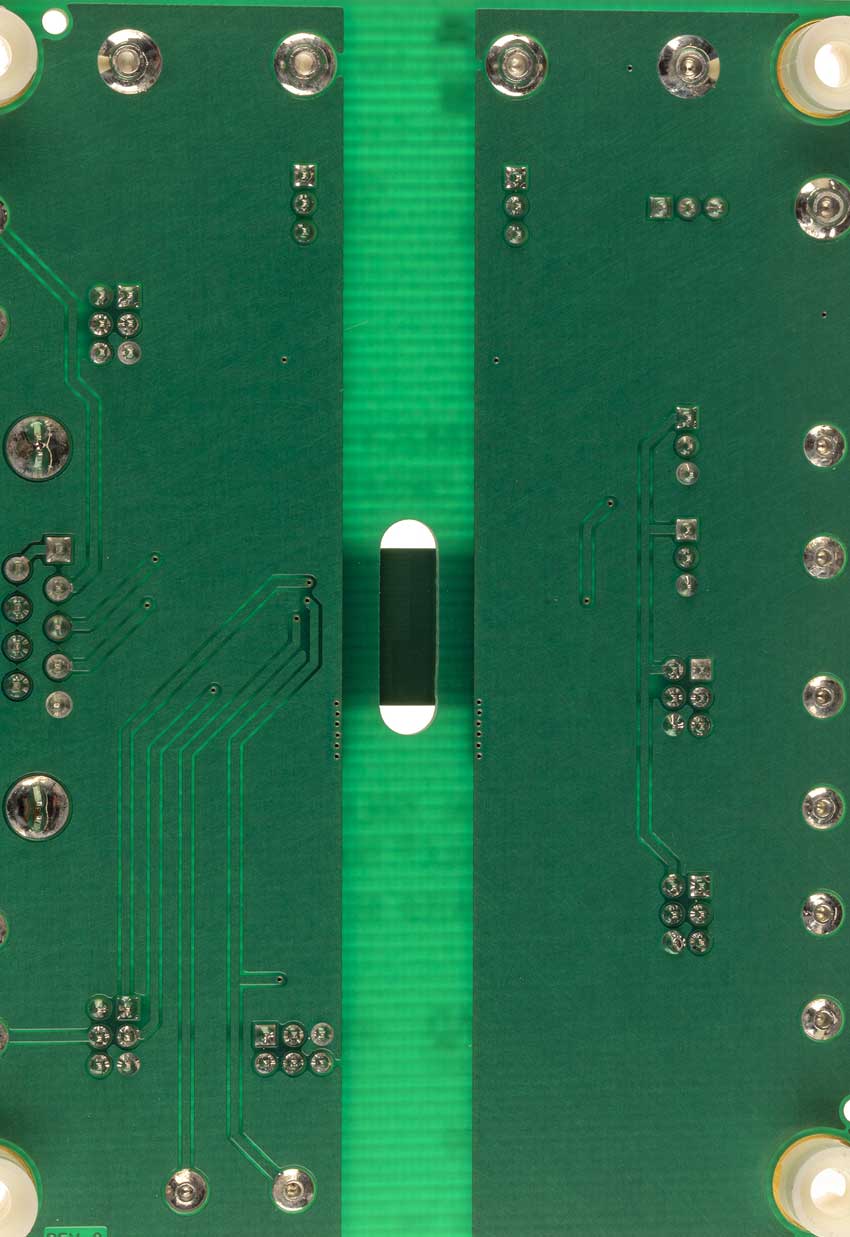

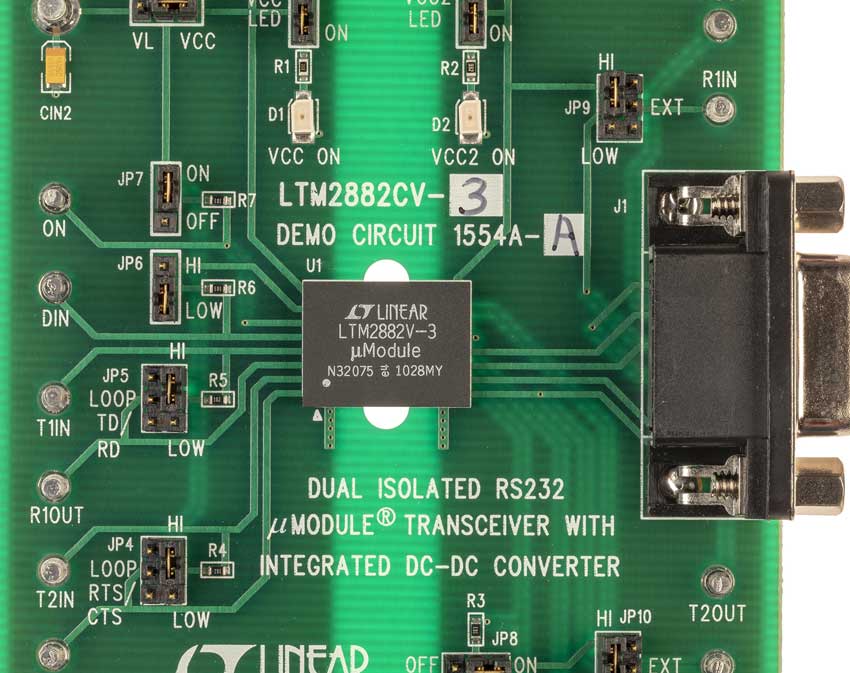

DC1554A-A

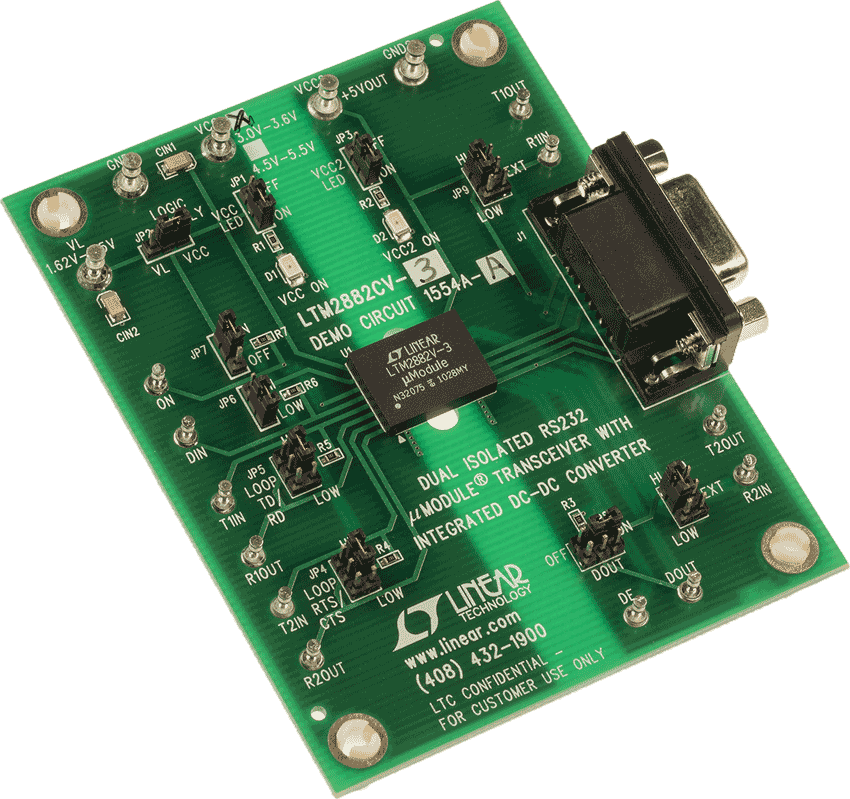

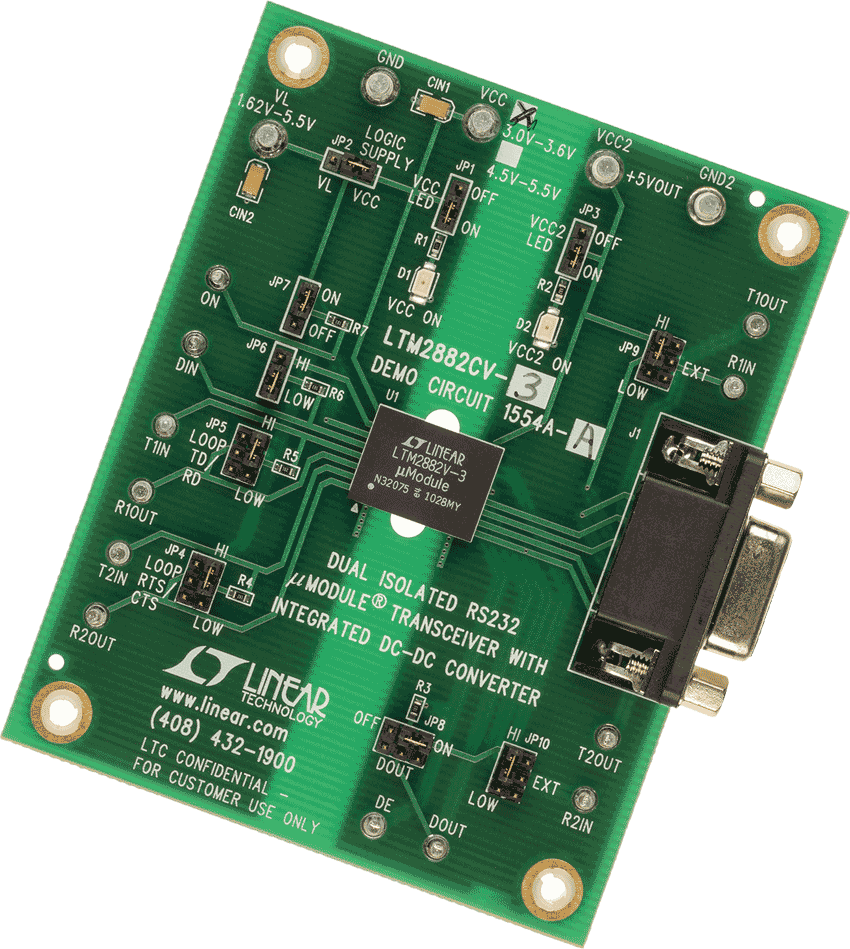

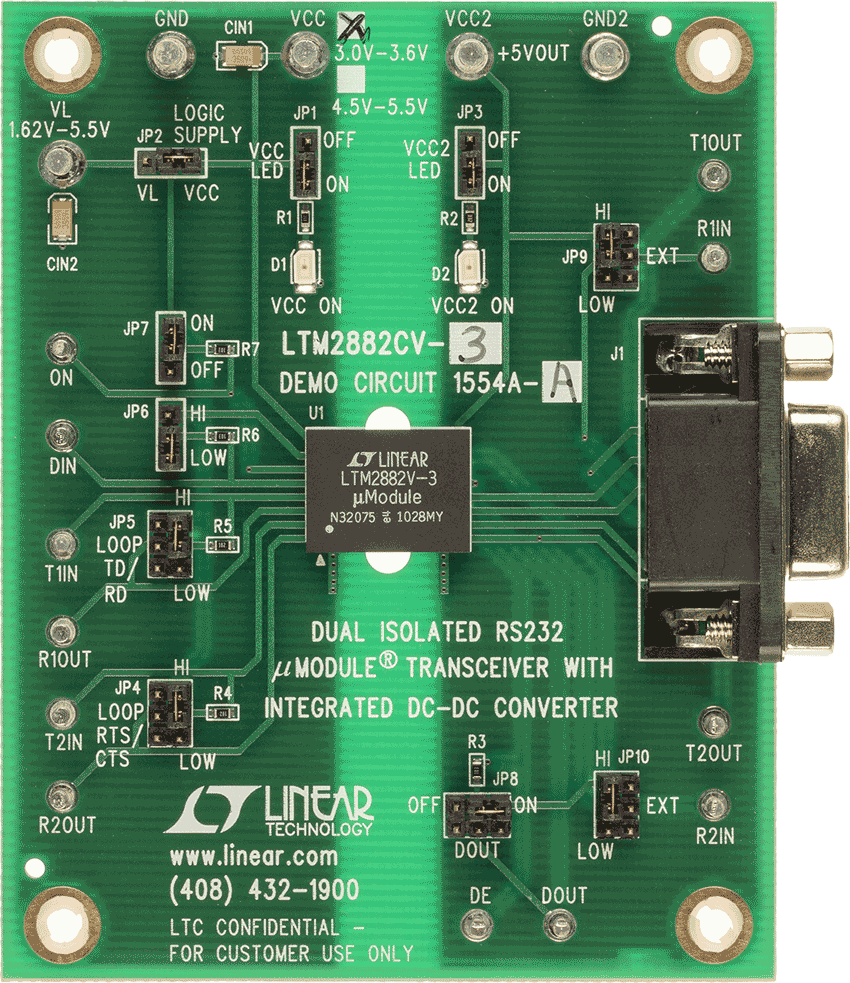

LTM2882-3 RS232 µModule Isolator Demo Board (3.3V Supply)

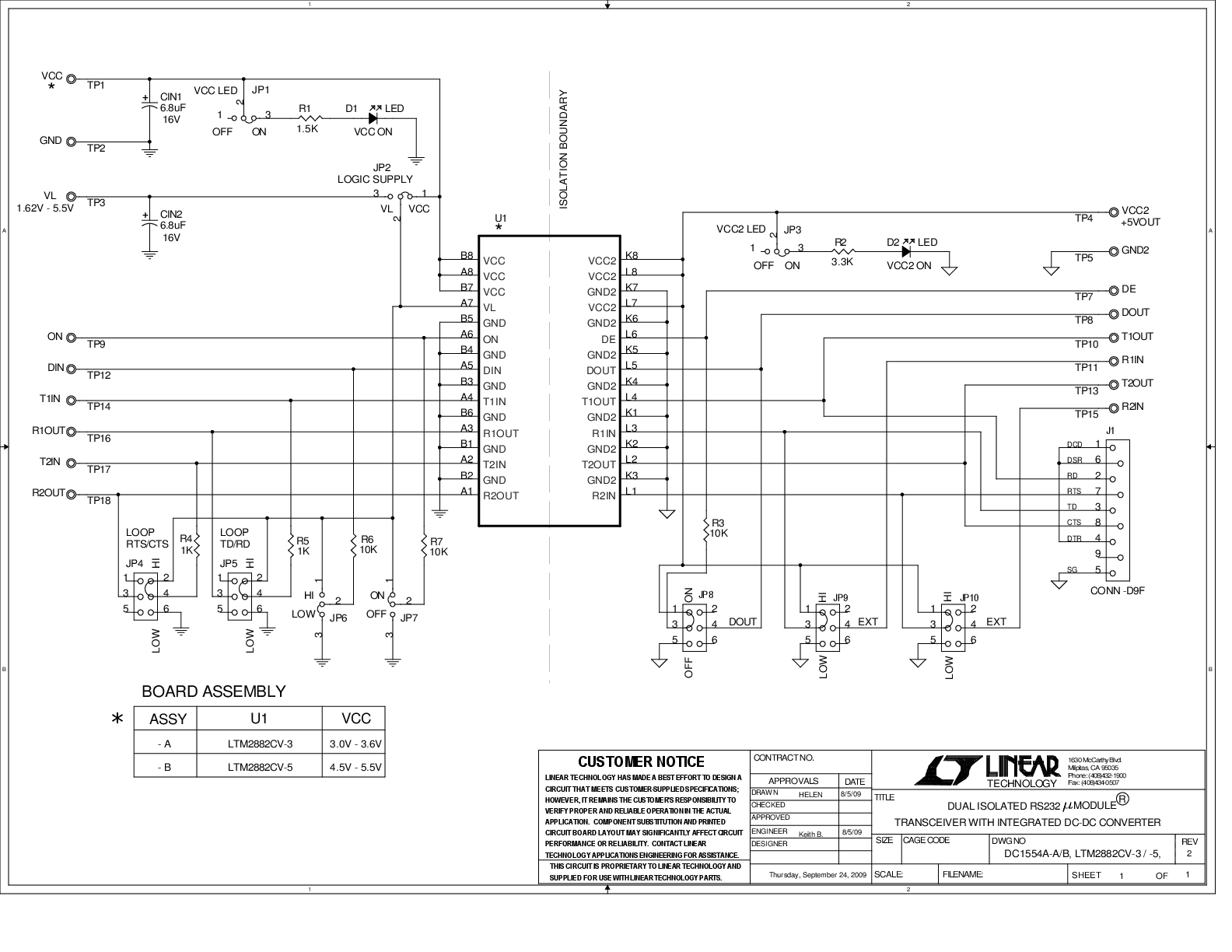

DC1554A-A Demo Board DC1554A-A Demo Board DC1554A-A Demo Board DC1554A-A Demo Board DC1554A-A Demo Board DC1554A-A - Schematic

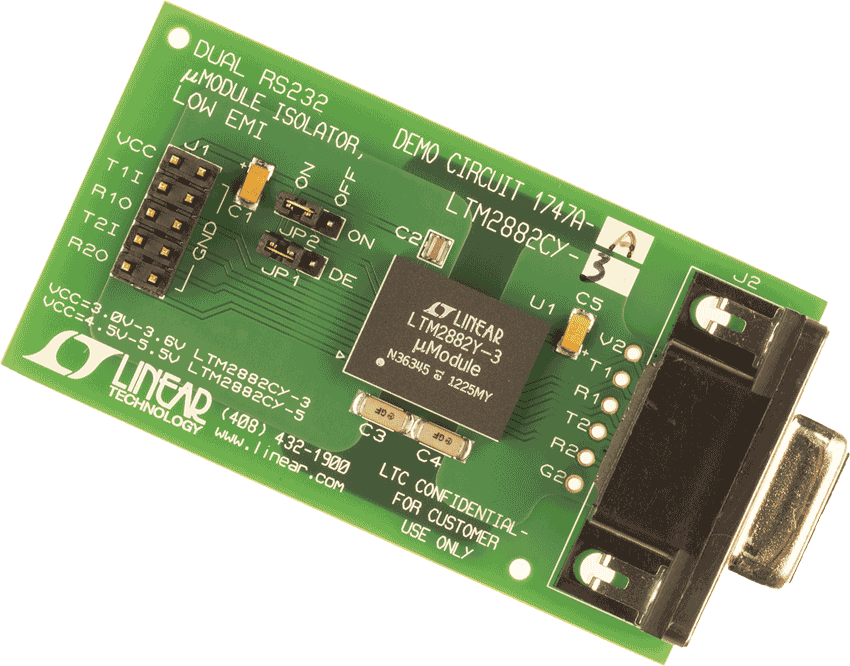

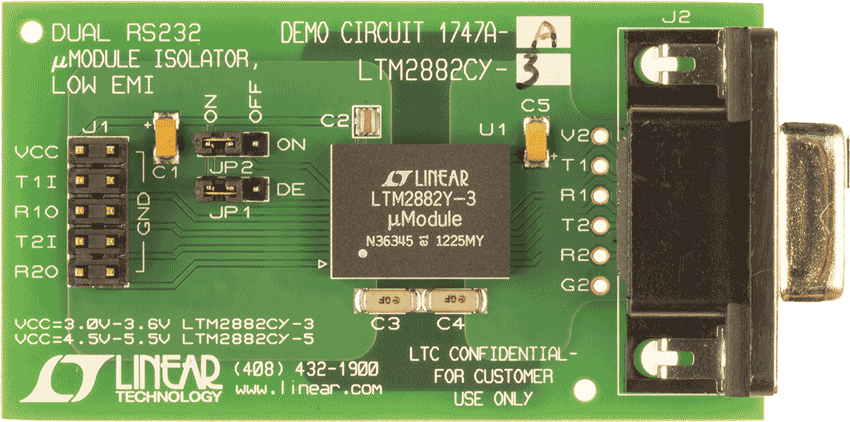

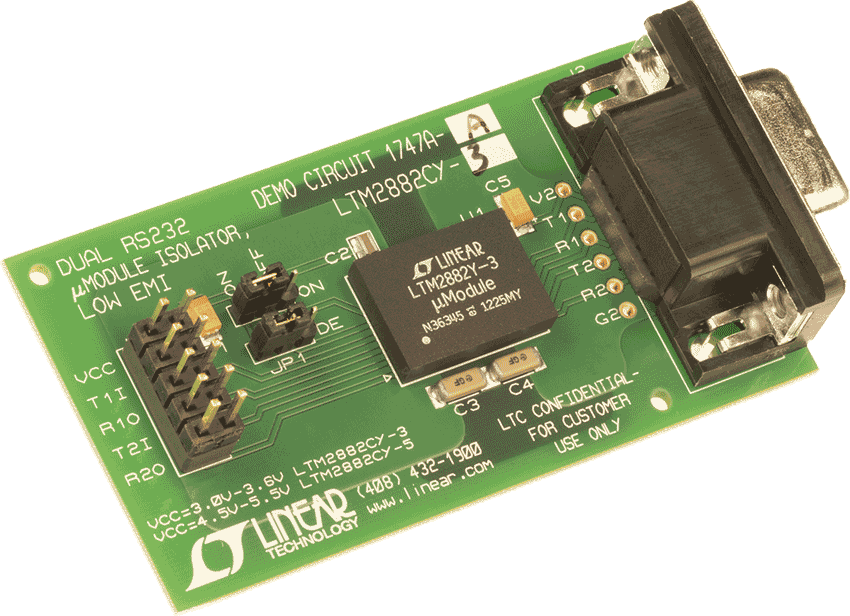

DC1747A-A
LTM2882-3 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)
DC1747A-A Demo Board DC1747A-A Demo Board DC1747A-A Demo Board DC1747A-A Demo Board DC1747A-B - Schematic

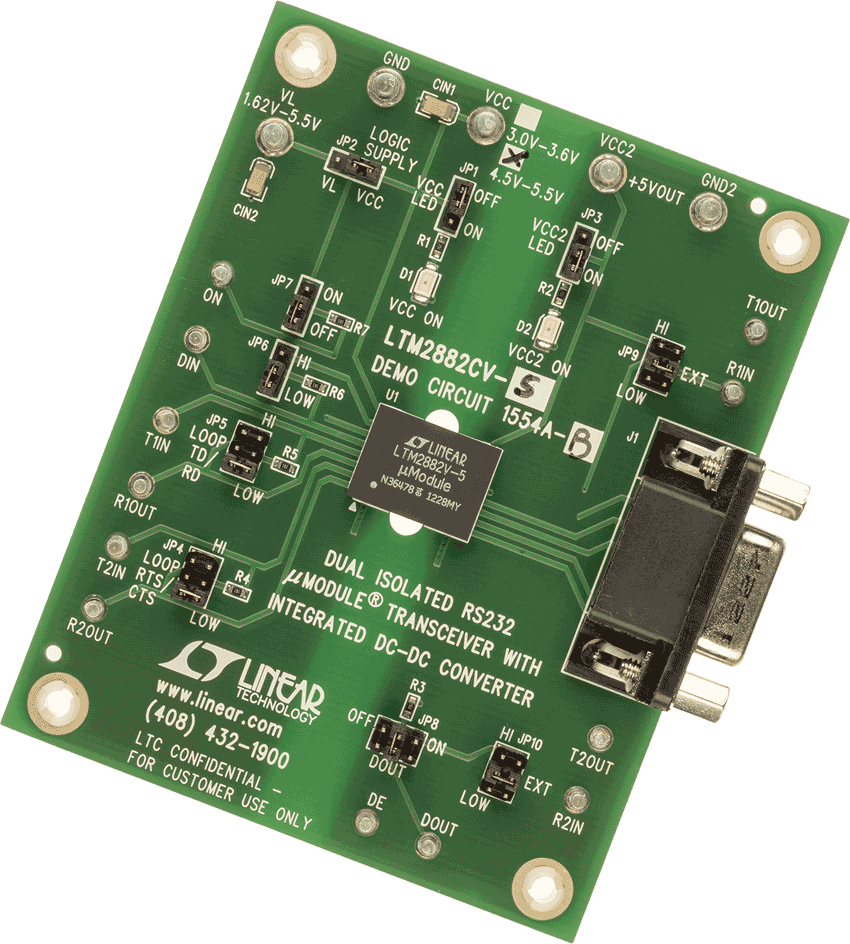

DC1554A-B

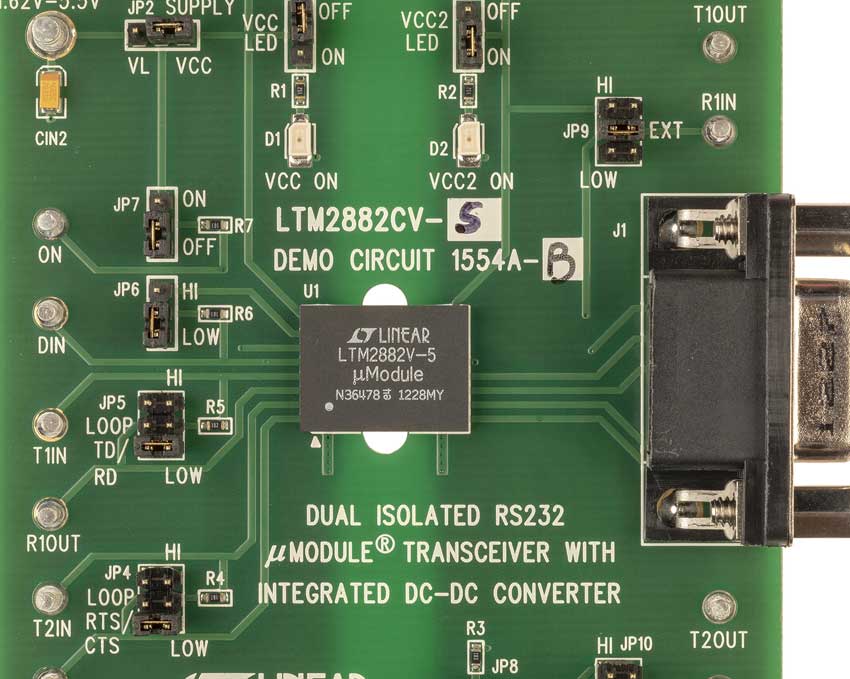

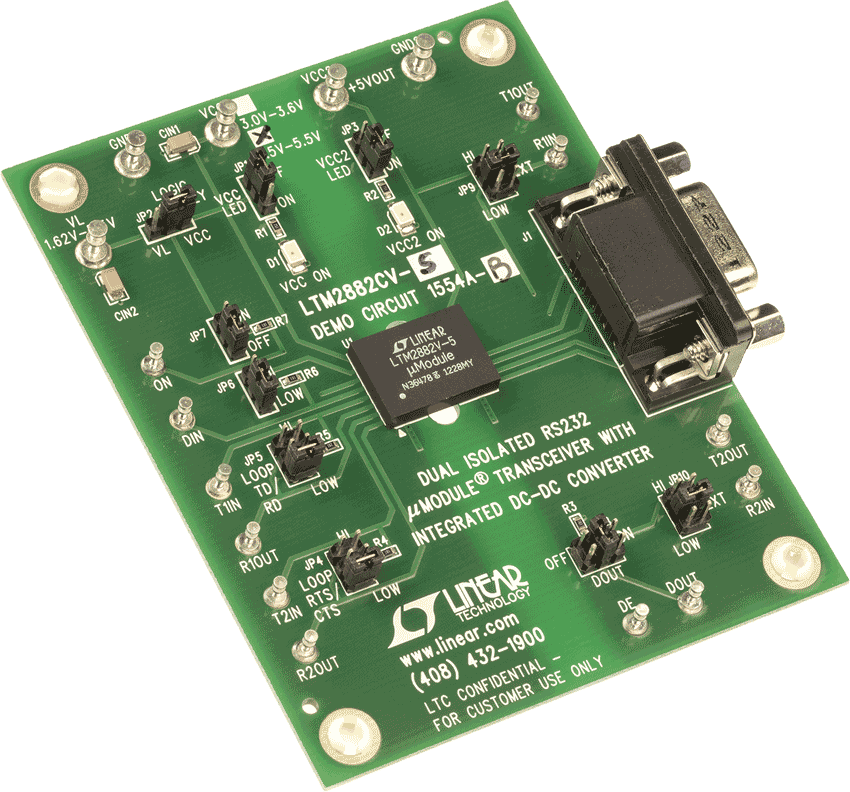

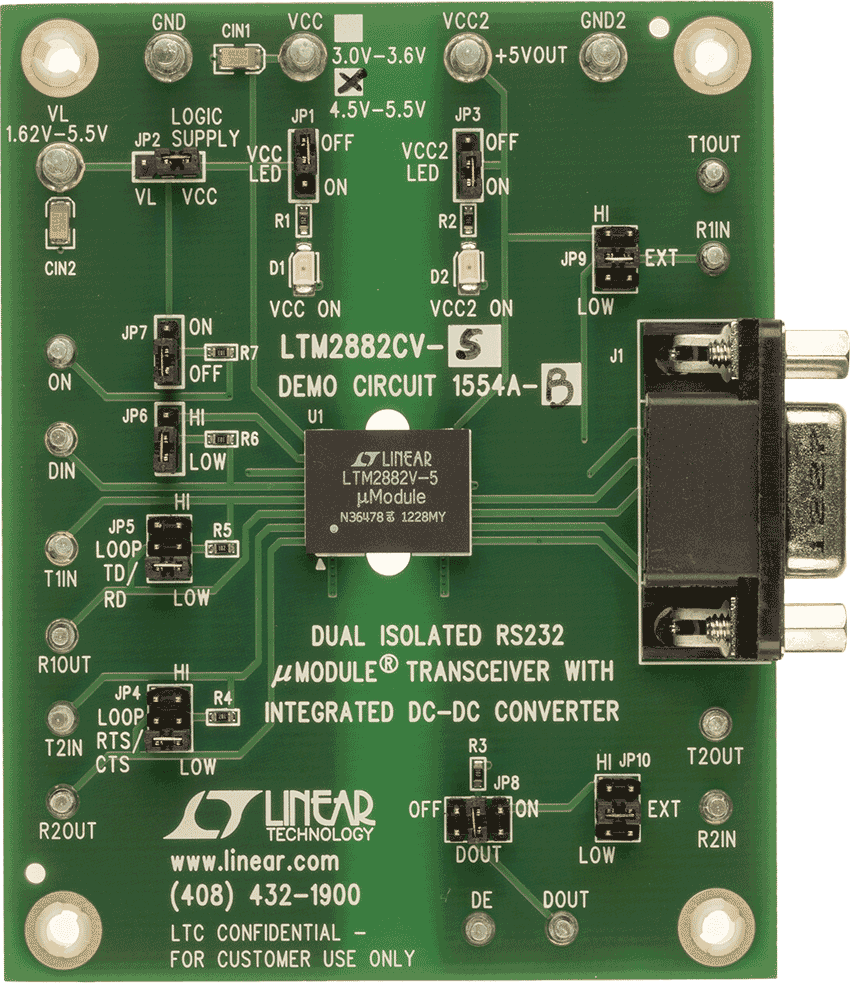

LTM2882-5 RS232 µModule Isolator Demo Board (5.0V Supply)
DC1554A-B Demo Board DC1554A-B Demo Board DC1554A-B Demo Board DC1554A-B Demo Board DC1554A-A - Schematic
