LTM2810

新規設計に推奨

7.5kV_実効値 SPI/デジタル、または I²C µモジュール・アイソレータ、トランス・ドライバ付き

データシート (Rev. A)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$10.54

Viewing:

製品の詳細

6チャンネル・ロジック・アイソレータ：1 分当たり 7500V_実効値
沿面距離：16.2mm
CSA – UL – IEC 認定ム（申請中）
3V ～ 5.5V の電源動作
絶縁型サイド LDO 内蔵のトランス・ドライバ
SPI/デジタル (LTM2810-S) または I²C (LTM2810-I) オプション

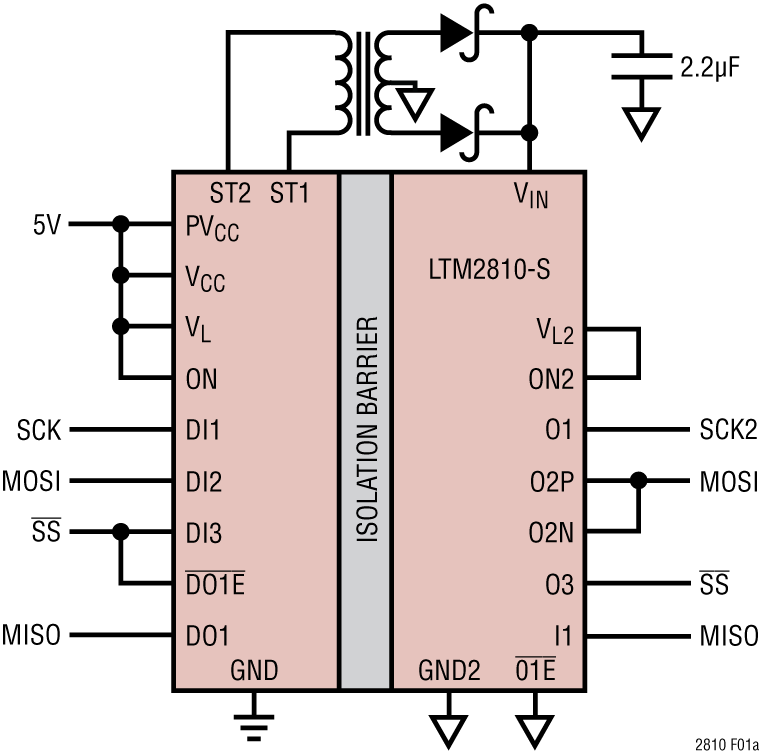

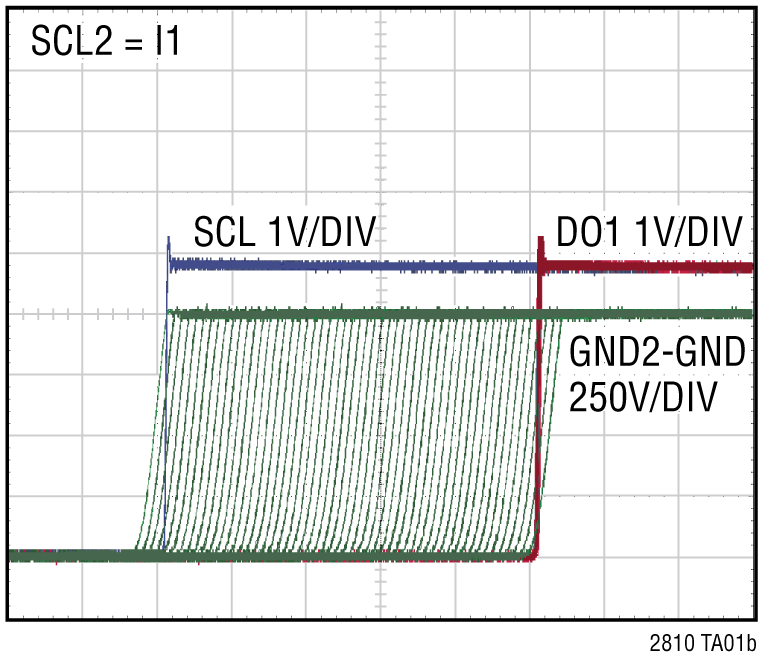

高いコモンモード過渡耐圧:50 kV/μs
高速動作
- 10MHz デジタル・アイソレーション
- 4MHz/8MHz SPI アイソレーション
- 400kHz I²C アイソレーション

最高 125°C の動作 (Hグレード)
柔軟なデジタル・インターフェーシング用 1.62V ～ 5.5V ロジック電源
±絶縁バリアにまたがる 25kV ESD HBM
最大連続動作電圧：1kV_実効値、1.6kV_DC
低電流シャットダウン・モード (<10µA)

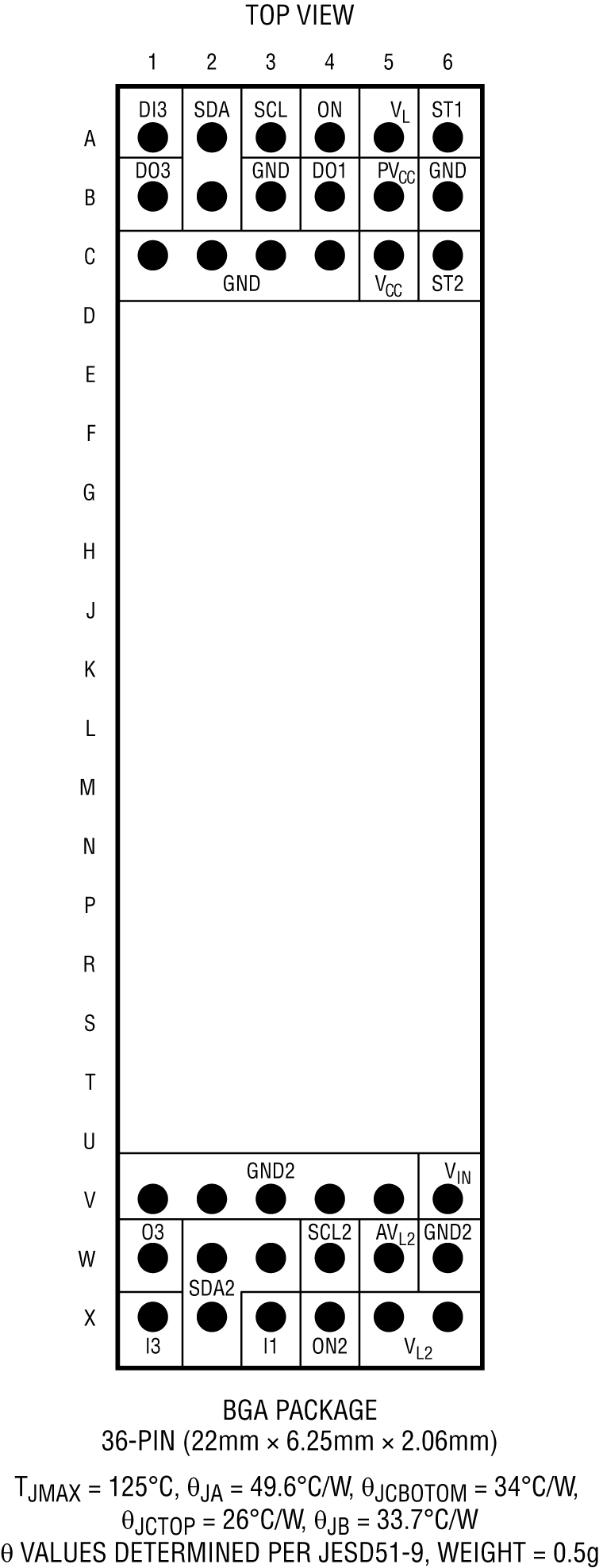

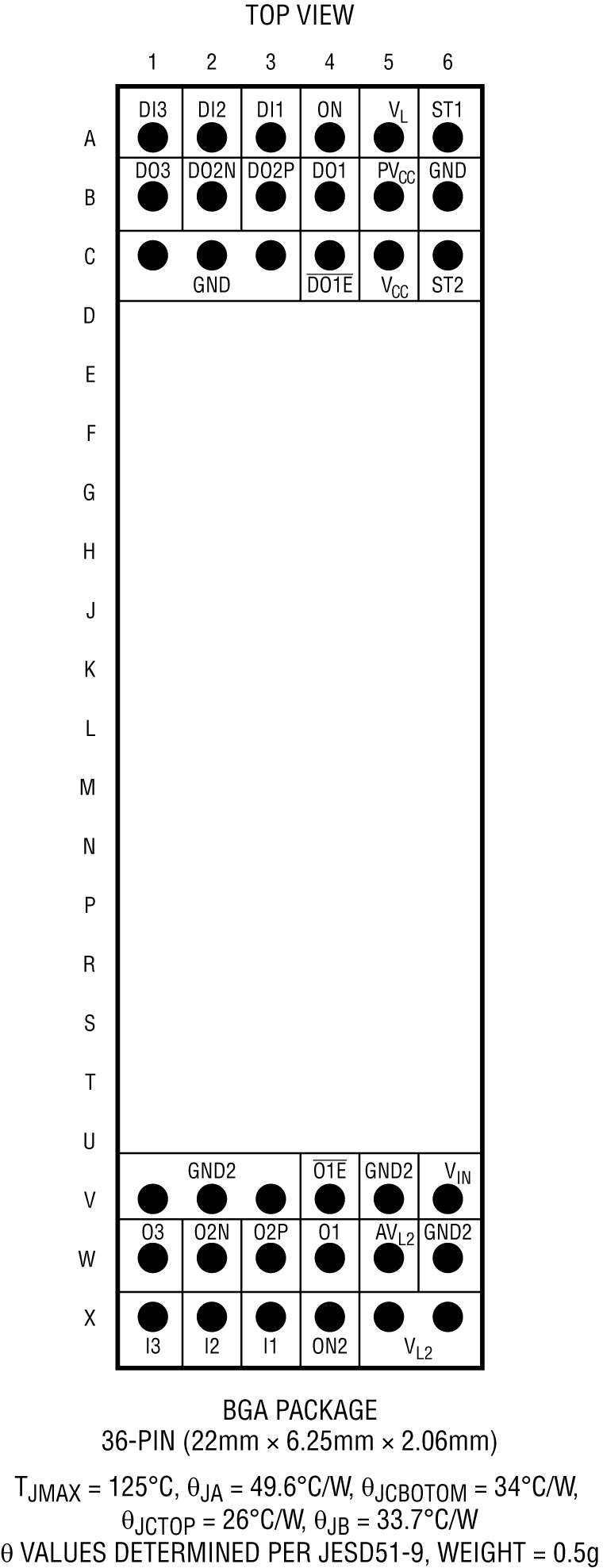

BGA パッケージ: 22mm × 6.25mm × 2.06mm

製品モデル: 6
1Ku当たりの価格: 最低価格：$10.54

ドキュメント

データシート 2

LTM2810: 7.5kV_RMS SPI/Digital or I²C µModule Isolator with Transformer Driver Data Sheet (Rev.A) 02/04/2019

LTM2810:トランス・ドライバを備えた7.5kV_RMSSPI／デジタルまたはI²C μModuleアイソレータデータシート 02/04/2019

ユーザ・ガイド 1

DC2832A Demo Manual (Rev.0) 06/27/2019

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTM2810CY-I#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2810CY-S#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2810HY-I#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2810HY-S#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2810IY-I#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM2810IY-S#PBF	32(30)-Lead LQFN (6mm × 4mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

7 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM2810CY-I#PBF	製造中
LTM2810CY-S#PBF	製造中
LTM2810HY-I#PBF	製造中
LTM2810HY-S#PBF	製造中
LTM2810IY-I#PBF	製造中
LTM2810IY-S#PBF	製造中
2 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM2810CY-I#PBF	製造中
LTM2810CY-S#PBF	製造中
LTM2810HY-I#PBF	製造中
LTM2810HY-S#PBF	製造中
LTM2810IY-I#PBF	製造中
LTM2810IY-S#PBF	製造中

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

IBISモデル 2

評価用キット

LTM2810 SPI/デジタルまたは I2C µModule アイソレータ用トランス・ドライバ付きデモボード

今すぐ購入詳細を表示

製品詳細

デモンストレーション回路 2832A は、シリアル周辺機器インターフェースバス（SPI）または IC 間バス (I²C) µModule アイソレータで、LTM2810 を特長とする統合トランス・ドライバ内蔵です。分離電源は、デモボードに含まれている統合化トランス・ドライバとトランスによって生成されます。アナログ・デバイセズのアイソレータ µModule テクノロジを介して、アイソレーション障壁を越えて必要なすべてのシグナリングを伝達します。

資料

DC2832A Demo Manual (Rev.0)
2019/06/27
