LTC6432-15

新規設計に推奨

100kHz～1.4GHz 差動ADCドライバ/IFアンプ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 帯域幅：100kHz～1400MHz
  • 1MHzでのOIP3：54.4dBm（差動負荷：100Ω）
  • 150MHzでのOIP3：48.0dBm（差動負荷：100Ω）
  • 出力電力：最大15dBm
  • 240MHzでのNF：3.0dB
  • 1/fノイズのコーナー周波数が低い
  • ユーザー定義の低周波数
  • 固定電力利得：15.2dB
  • AグレードはOIP3を150MHzで全数検査済み
  • 全入力ノイズ：0.8nV/√Hz
  • 線形出力振幅：>2.75VP-P
  • P1dB = 22.5dBm
  • VCCの変動の影響を受けない
  • 入力/出力が内部で100Ωの差動インピーダンスに整合
  • 5V単電源
  • DC消費電力 = 850mW
  • 無条件に安定

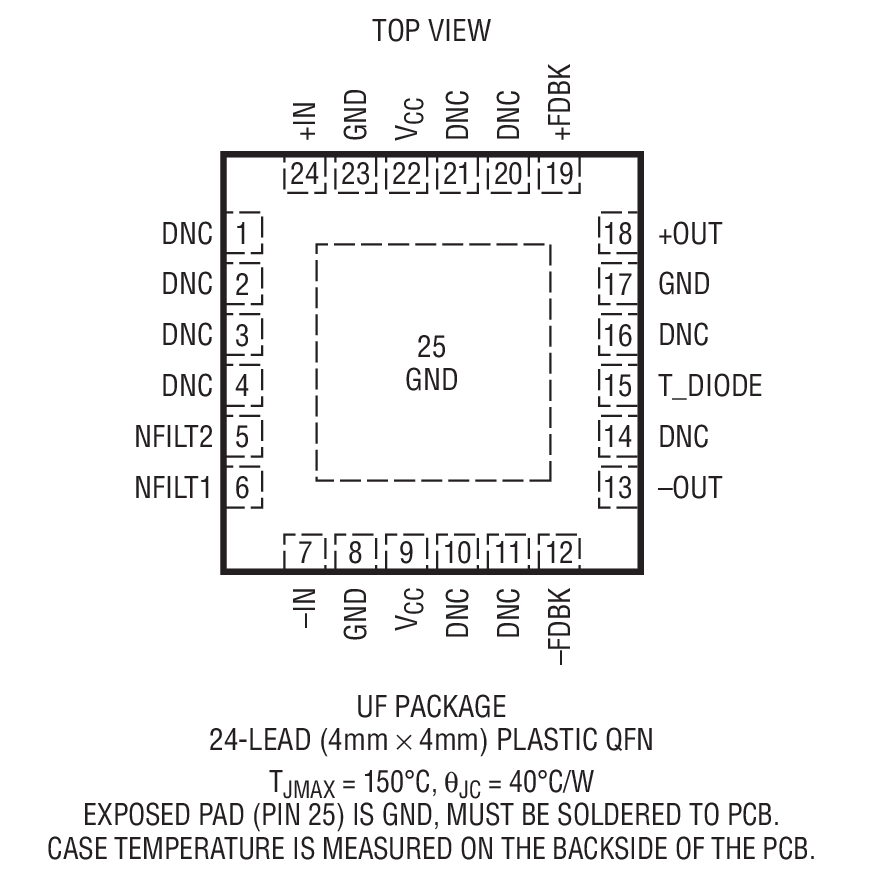

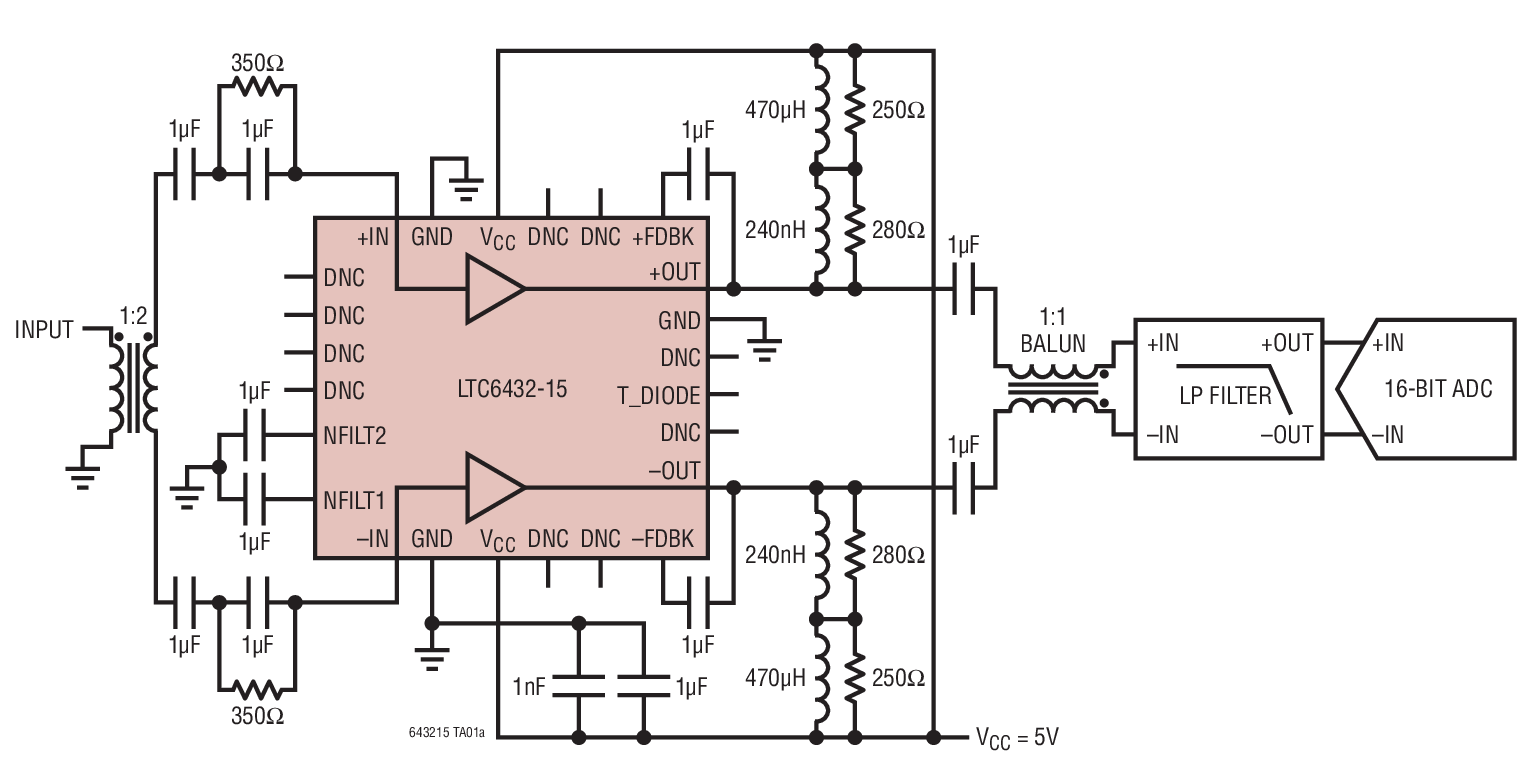

LTC6432-15
100kHz～1.4GHz 差動ADCドライバ/IFアンプ

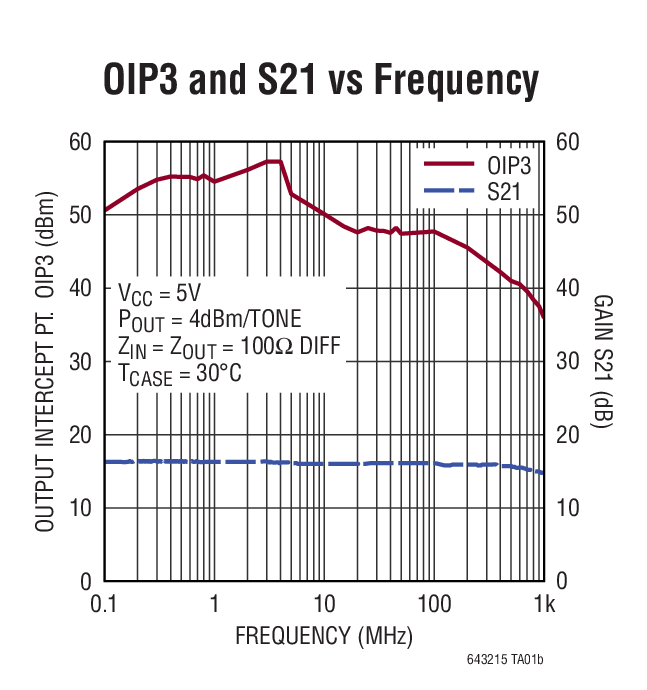

OIP3 and S21 vs Frequency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く

評価用キット

eval board
schematic 1
DC2496A

100kHz to 1000MHz Differential ADC Driver/IF/RF Amplifier

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2496A features the LTC6432-15 differential ADC Driver/IF Amplifier. The LTC6432-15 has a fixed power gain of 15.9dB and works from 100kHz to 1400MHz. It is part of the high linearity LTC643X-YY amplifier series.
DC2496A
100kHz to 1000MHz Differential ADC Driver/IF/RF Amplifier

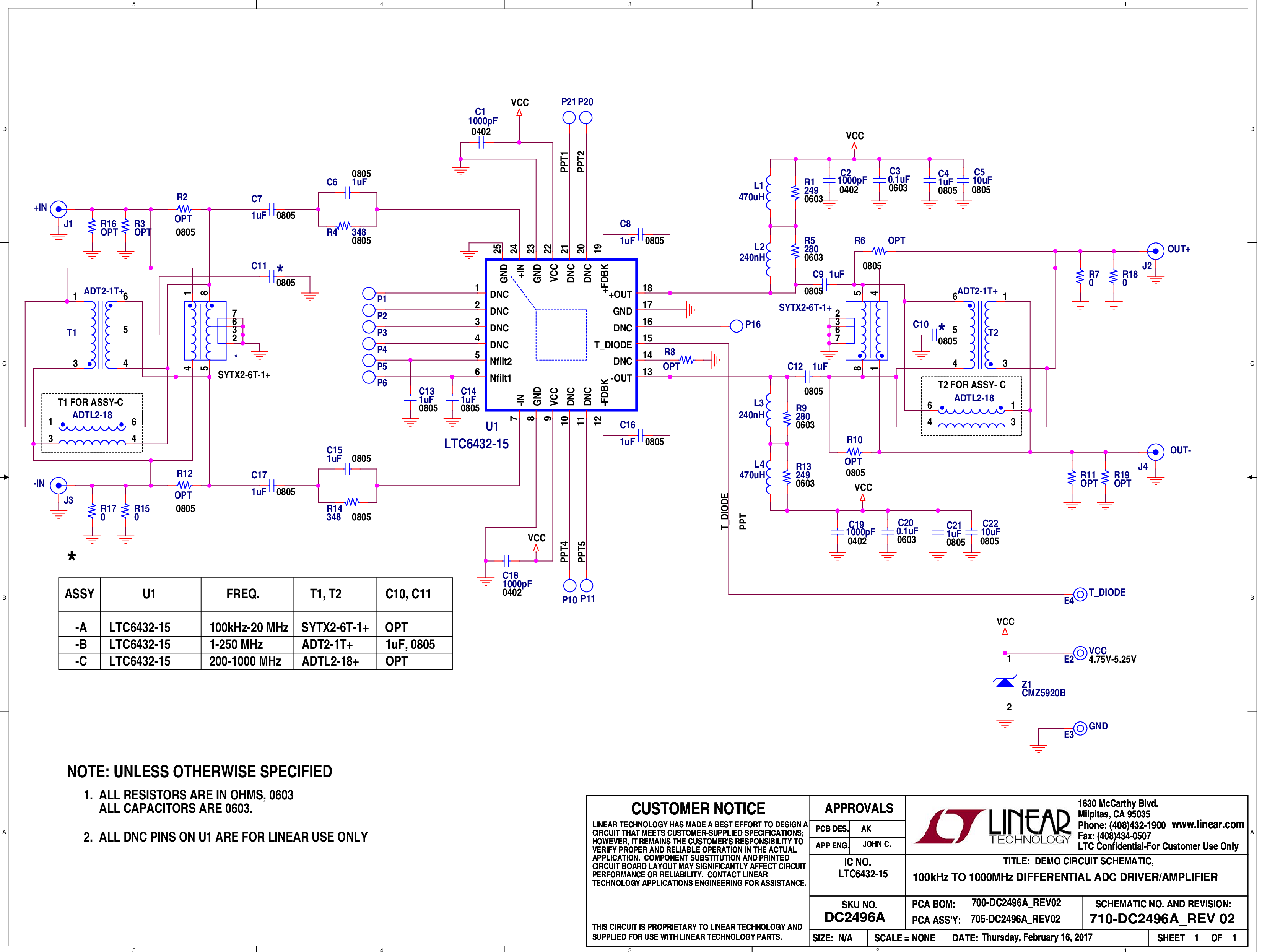

DC2496A - Schematic
