LTC6417

最終販売

高速クランプを備えた1.6GHz低ノイズ高直線性差動バッファ/16ビットA/Dコンバータ・ドライバ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • –3dB小信号帯域幅：1.6GHz
  • 50Ω負荷を低歪みで駆動する2.4VP-P出力
    • 140MHzでのHD2/HD3：-100dBc/－69dBc
    • 140MHzでのIM3：－80dBcおよびOIP3：46dBm
    • 380MHzでのHD2/HD3：－100dBc/－66dBc
    • 380MHzでのIM3：－68dBcおよびOIP3：39dBm
  • 出力ノイズ：1.5nV/√Hz
  • 入力電流ノイズ：4.3pA/√Hz
  • 回復が速い高速の出力クランプを設定可能
  • 50Ω 差動負荷での最大出力振幅：4.28P-P
  • DC結合された信号経路
  • 単電源4.75V～5.25Vで動作
  • 消費電力：615mW（5V）。370mWまで低減可能。シャットダウン・モード：120mW
  • 3mm x 4mmの20ピンQFNパッケージ
LTC6417
高速クランプを備えた1.6GHz低ノイズ高直線性差動バッファ/16ビットA/Dコンバータ・ドライバ

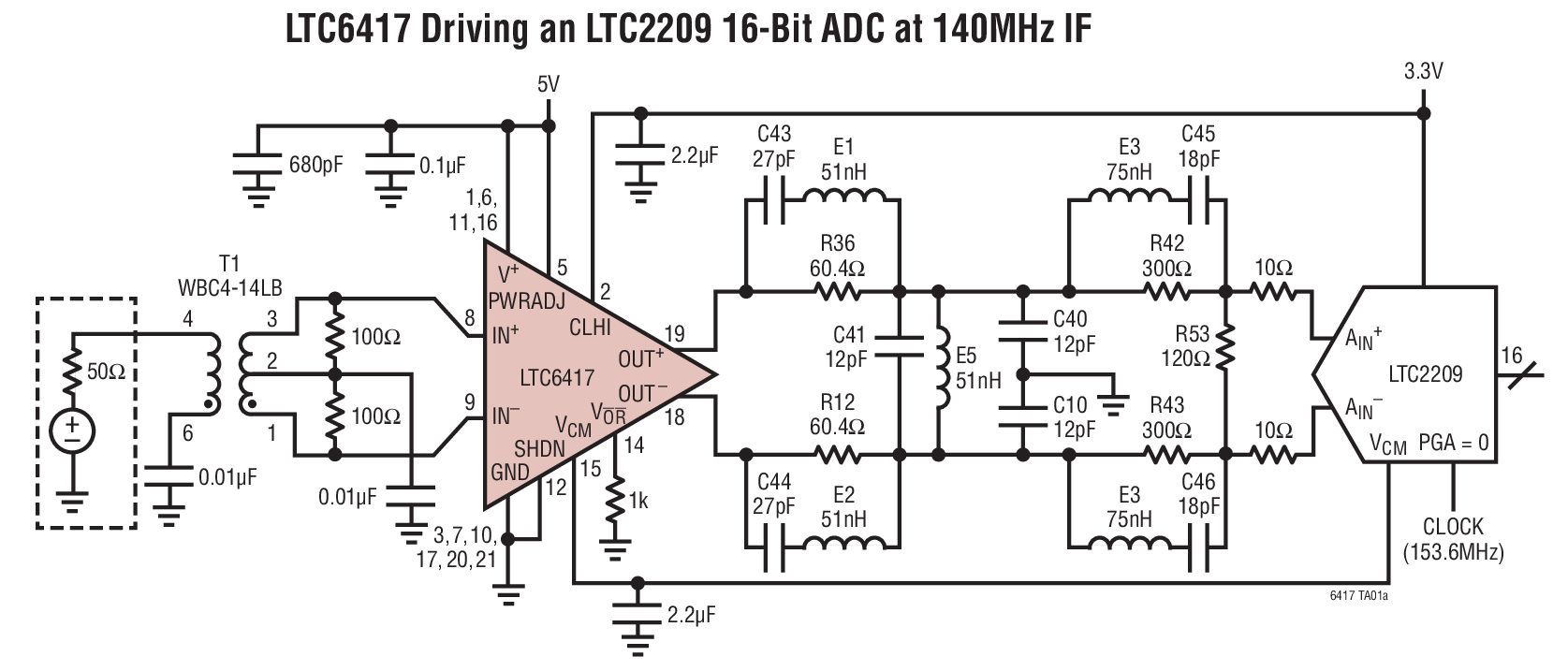

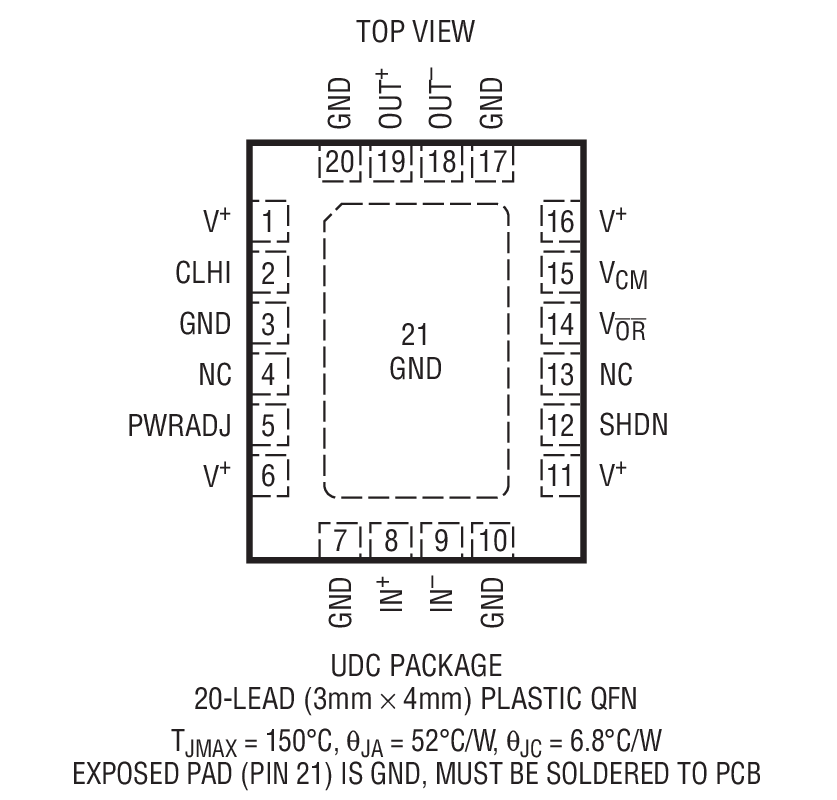

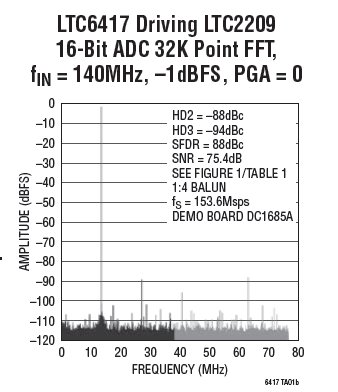

LTC6417 Driving an LTC2209 16-Bit ADC at 140MHz IF LTC6417 Driving LTC2209 16-Bit ADC 32K Point FFT, fIN = 140MHz, –1dBFS, PGA = 0 Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 2
LTC2208
製造中 16ビット、130Msps ADC
LTC2209
製造中 16ビット、160Msps ADC
フェーズ・ロック・ループ（PLL）シンセサイザ 1
LTC6946
最終販売 ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC6417

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1660B

LTC6417 Demo Circuit 1.6GHz differential ADC buffer, drives 50Ω load

今すぐ購入 詳細を表示

製品詳細

DC1660B: Demo Board for the LTC6417 1.6GHz Low Noise High Linearity Differential Buffer/16-Bit ADC Driver with Fast Clamp.

eval board
schematic 2
schematic 3
schematic 4
DC1685A

LTC6417 と LTC2209 のコンボ・ボード

今すぐ購入 詳細を表示

製品詳細

デモ回路 1685A は、LTC6417、LTC2209 を駆動する 1.6 GHz 差動 ADC バッファ、16 ビット 160 Msps ADC を備えています。DC1685B は、バッファと ADCの間に中心を 140 MHz に合わせたバンドパス・フィルタを提供します。フィルタの中心周波数は、各アナログ入力周波数で性能が最適になるように変更できます。シングルエンド入力および差動入力構成の両方に対応できます。DC1685A は DC1281A をベースに開発され、ADC の LTC2209 ファミリーの特徴がよく現れています。

DC1685A を DC890 FastDAACS および PScope™ ソフトウェアと併用すると、時間と周波数のデータを収集できます。
DC1660B
LTC6417 Demo Circuit 1.6GHz differential ADC buffer, drives 50Ω load
DC1660B - Schematic
DC1685A
LTC6417 と LTC2209 のコンボ・ボード

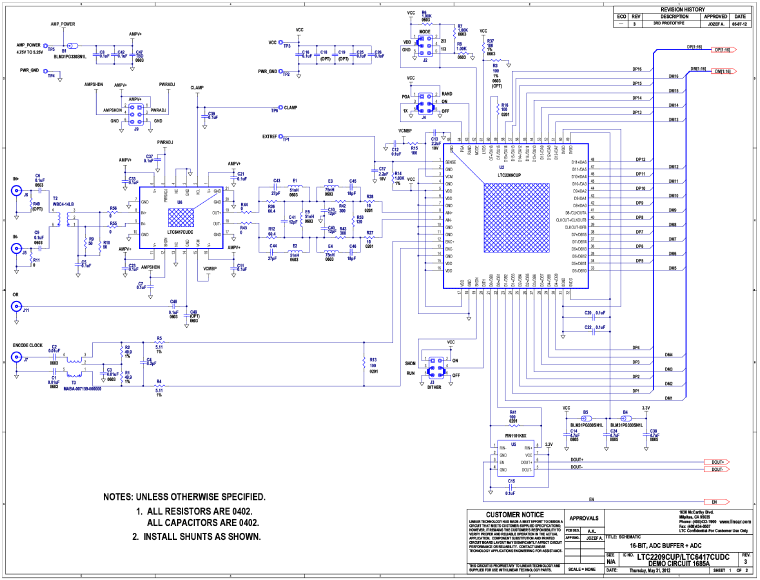

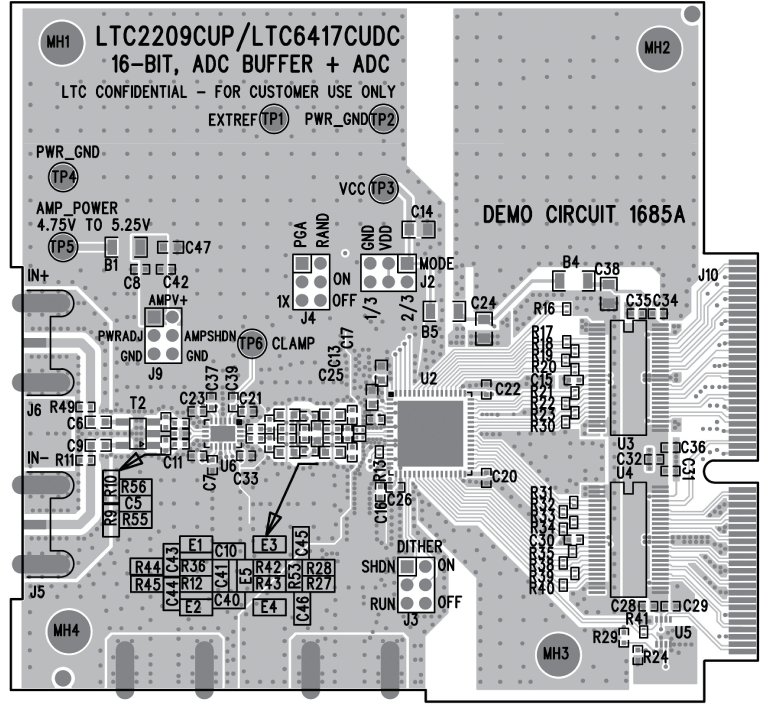

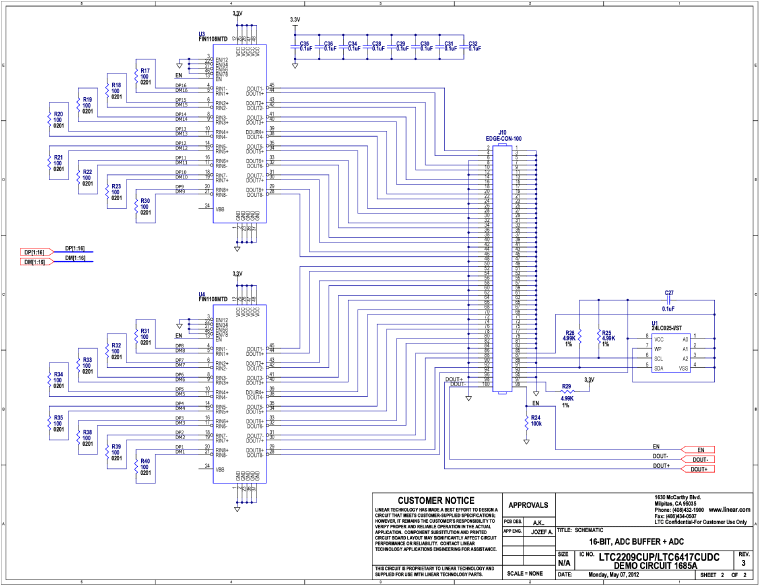

DC1685A Application Circuit DC1685A Application Circuit DC1685A Application Circuit
