LTC6090

新規設計に推奨

入力電流がpAレベルの140V CMOSレール・トゥ・レール出力オペアンプ

データシート
製品モデル
24
1Ku当たりの価格
最低価格：$4.12
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源電圧範囲：±4.75V～±70V (140V)
  • 0.1Hz～10Hzのノイズ：3.5μVP-P
  • 入力バイアス電流：最大50pA
  • 低いオフセット電圧：最大1.25mV
  • 低いオフセット・ドリフト：最大±5μV/°C
  • CMRR：最少130dB
  • レール・トゥ・レールの出力段
  • 出力シンク電流およびソース電流：50mA
  • 利得帯域幅積：12MHz
  • スルーレート：21V/µs
  • ノイズ密度：11nV/√Hz
  • サーマル・シャットダウン
  • 熱特性が改善されたSOIC-8EパッケージまたはTSSOP-16Eパッケージで供給
LTC6090
入力電流がpAレベルの140V CMOSレール・トゥ・レール出力オペアンプ
High Voltage DAC Buffer Application 140VP-P Sine Wave Output Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 3

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Current Mirrors & Matched Devices 1
LT5400
新規設計に推奨 整合したクワッド抵抗ネットワーク
D/Aコンバータ（DAC） 3
LTC2641
製造中 3mm×3mm DFNの 16/14/12ビット 電圧出力D/Aコンバータ
LTC2642
製造中 3mm × 3mm DFNの16ビット電圧出力D/Aコンバータ
LTC2756
製造中 シリアル18ビットSoftSpan電流出力DAC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 4

下記製品はLTspiceで使用することが出来ます。:

  • LTC6090
  • LTC6090-5

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット
DC1979A
LTC6090 | 140V RROut Op Amp Demo Board

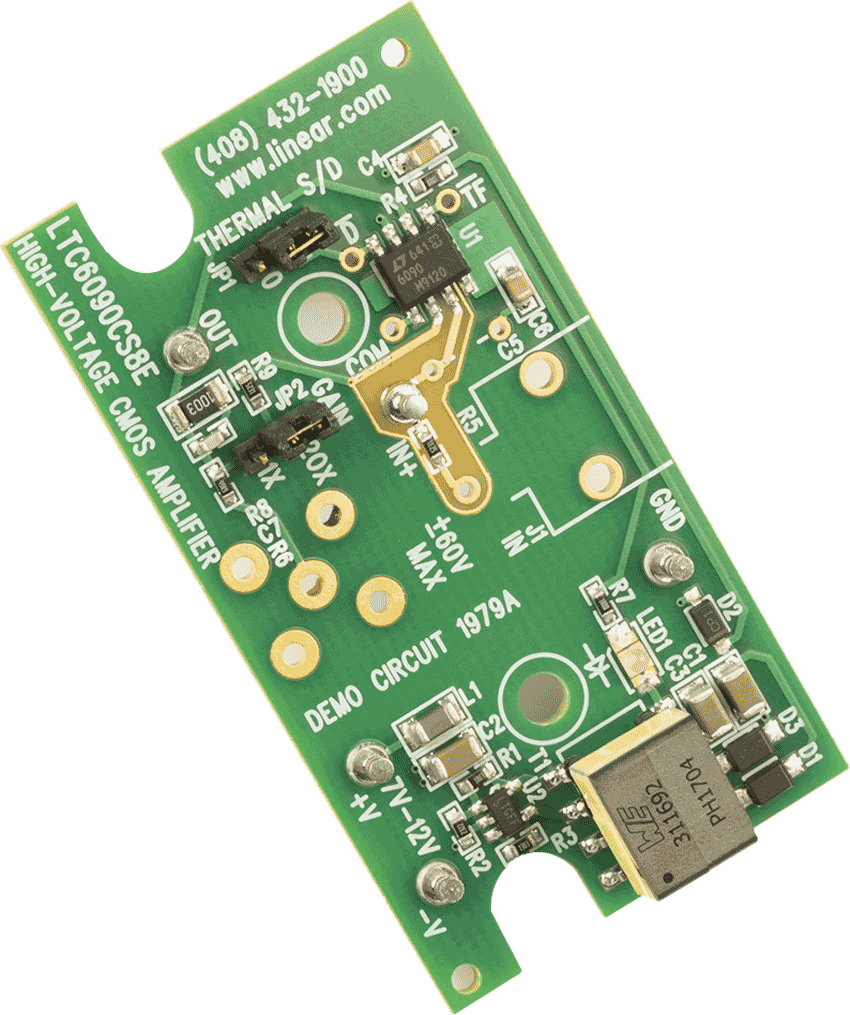

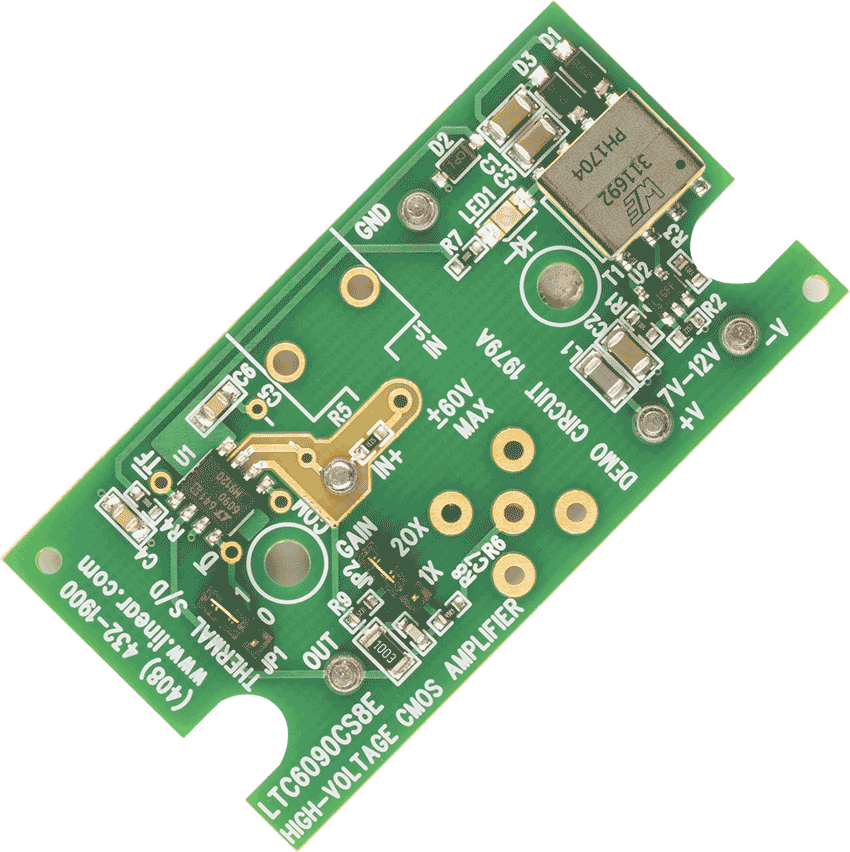

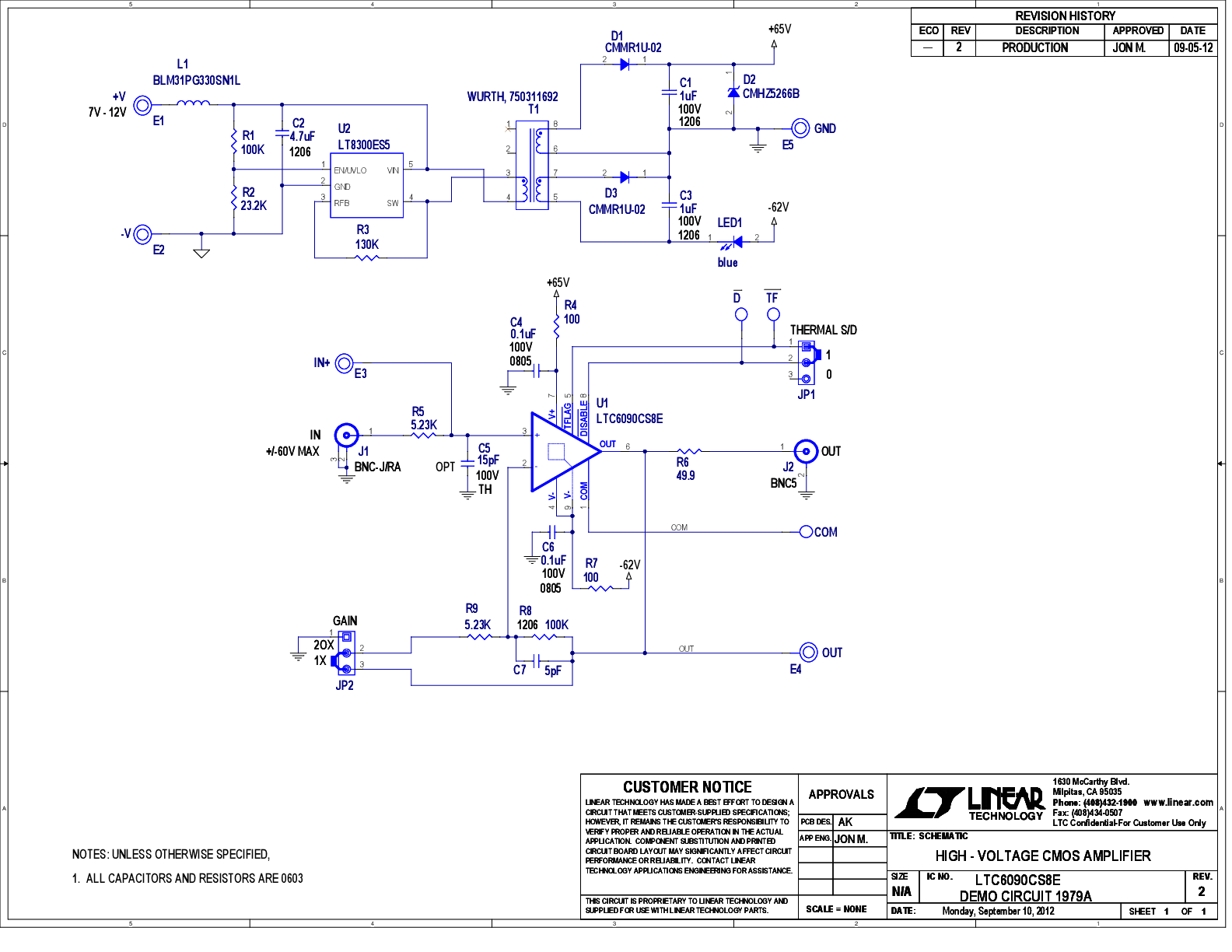

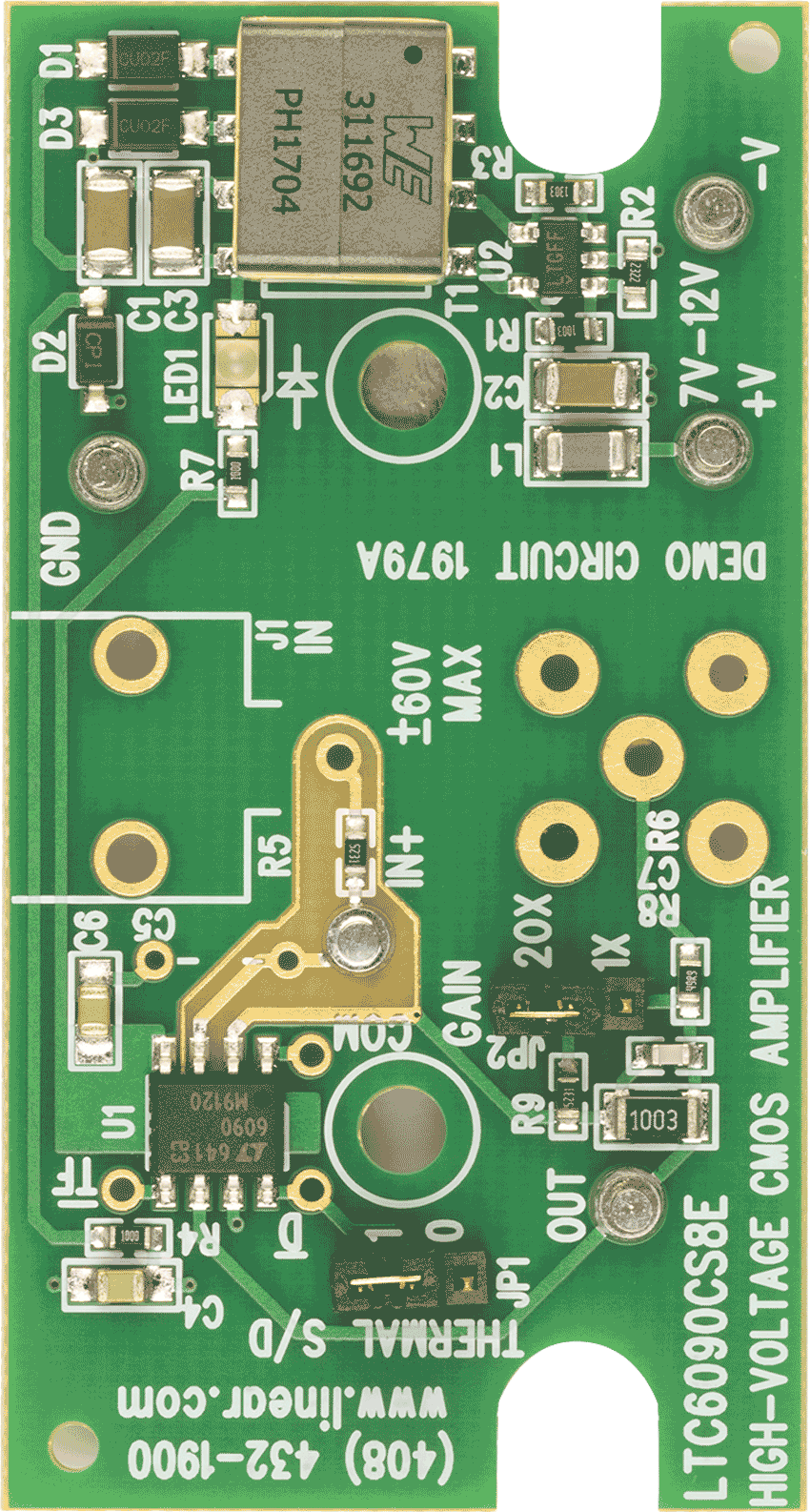

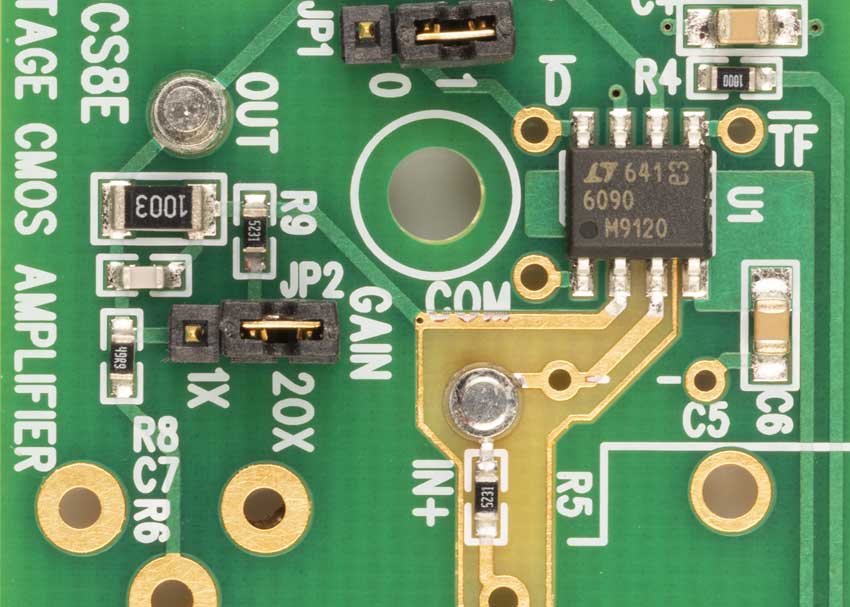

DC1979A Demo Board DC1979A Demo Board DC1979A Demo Board DC1979A Demo Board DC1979A - Schematic
