LTC4367

新規設計に推奨

100V過電圧、低電圧、および逆電源保護コントローラ

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い動作電圧範囲：2.5V ～60V
  • 100Vまでの過電圧保護
  • –40Vまでの逆電源電圧保護
  • LTC4367：50Hzおよび60HzのAC電源を遮断
  • LTC4367：32msでフォルトから回復
  • LTC4367-1：500μsでフォルトから迅速に回復
  • ほとんどのアプリケーションで入力コンデンサおよびTVSが不要
  • 低電圧と過電圧のしきい値を調整可能
  • バック・トゥ・バック接続のNチャネルMOSFETを制御
  • 低い動作電流：70μA
  • 低シャットダウン電流：5μA

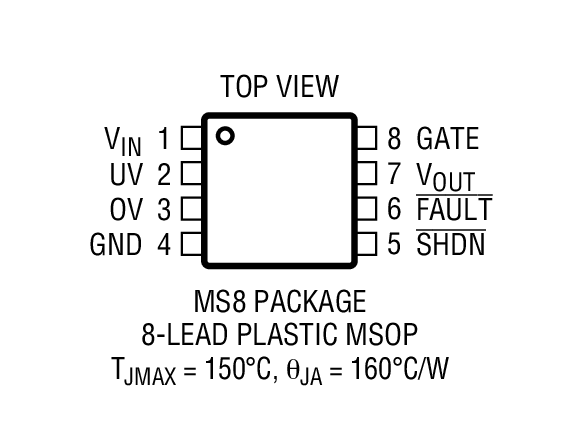

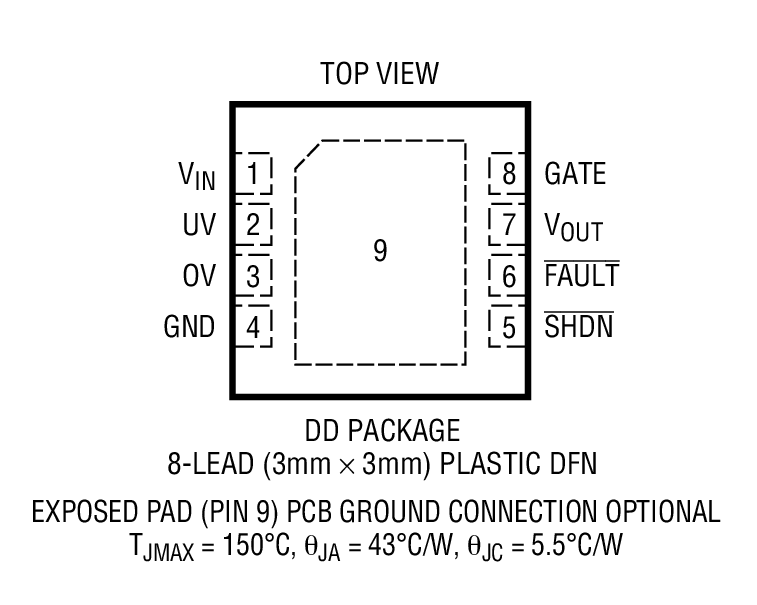

  • 8ピンMSOPおよび3mm×3mm DFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
LTC4367
100V過電圧、低電圧、および逆電源保護コントローラ

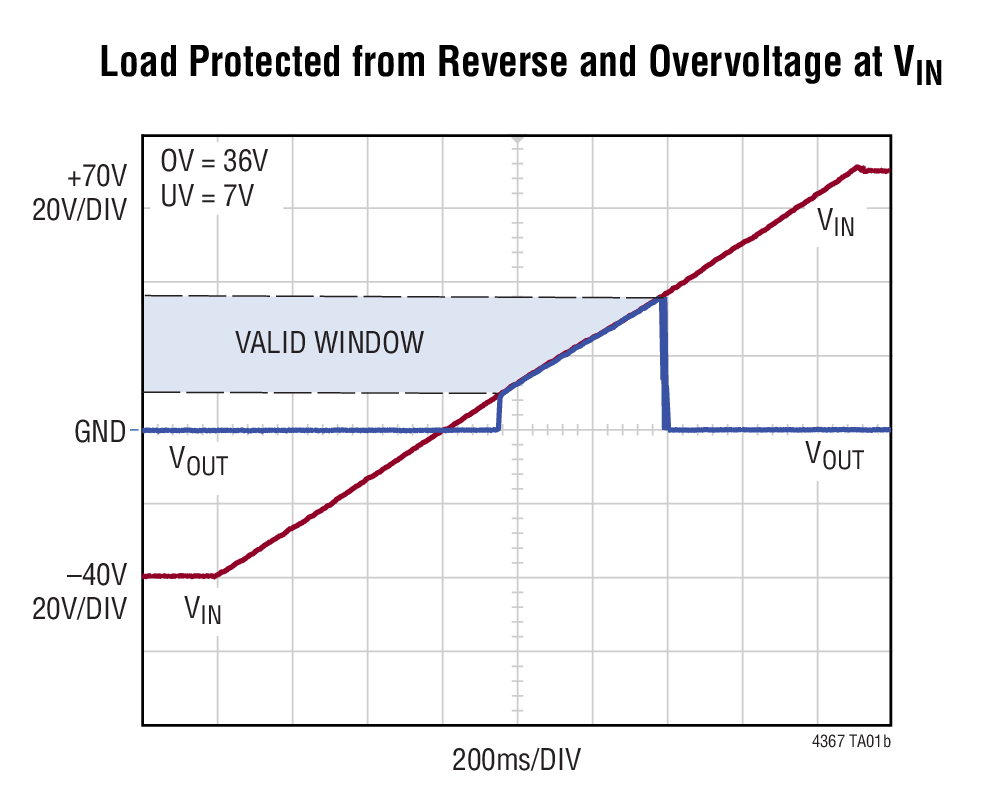

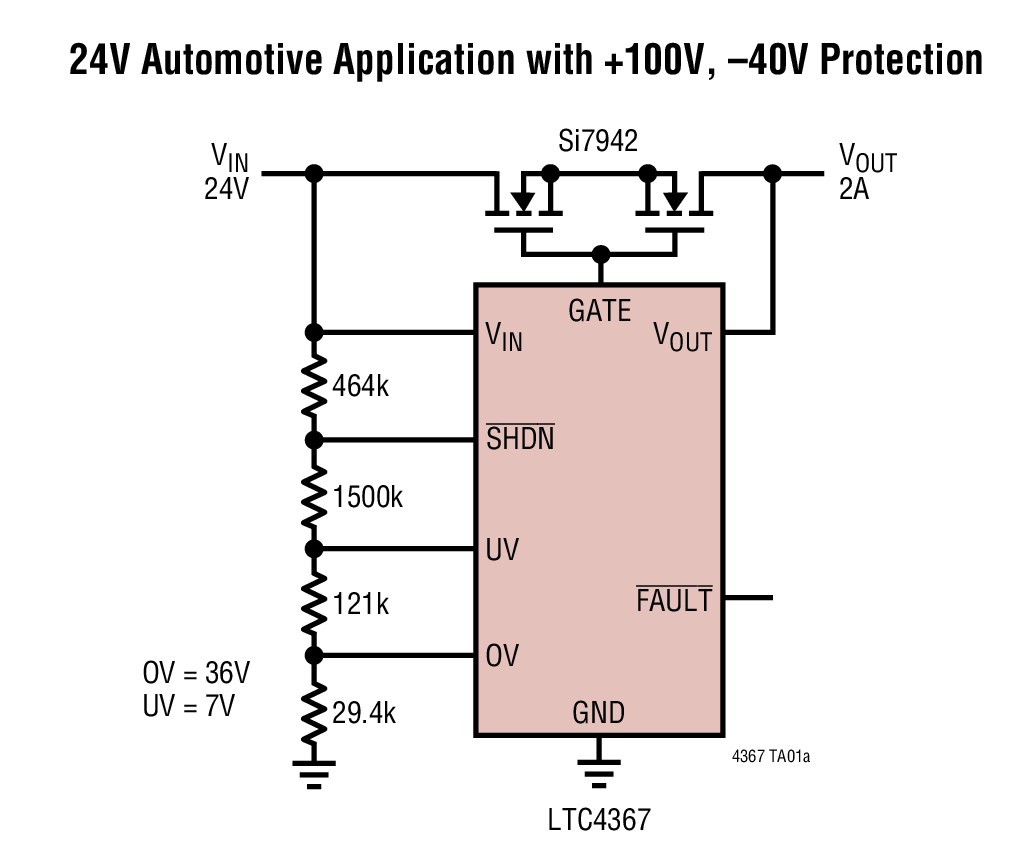

24V Automotive Application with +100V, –40V Protection Load Protected from Reverse and Overvoltage at VIN Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4380
新規設計に推奨 低静止電流サージ・ストッパー
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4367
  • LTC4367-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2417A-B

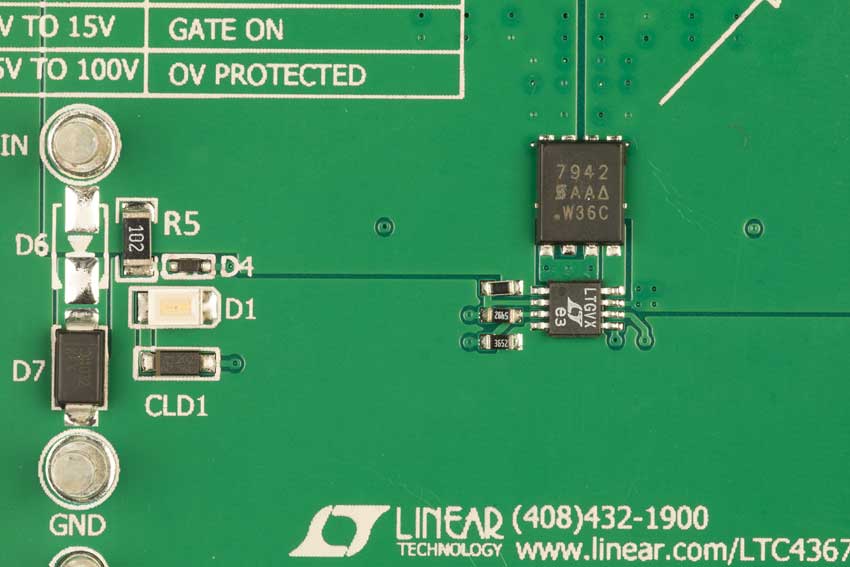

LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

今すぐ購入 詳細を表示

製品詳細

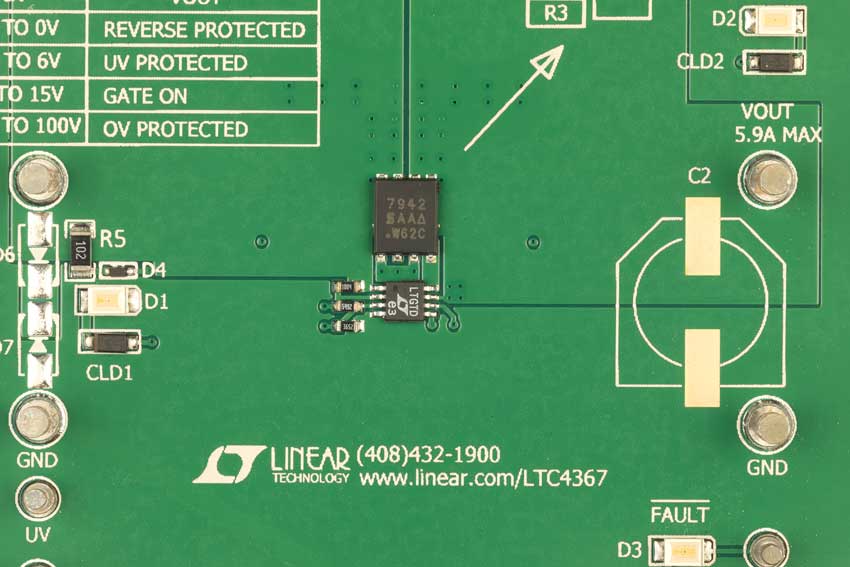

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.


This controller protects circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected N-channel MOSFETs to keep the output in a safe range. The UV and OV setpoints are configured by the resistive divider on the UV and OV inputs. Asserting the SHDN pin disables the MOSFETs and places the LTC4367 in a low current shutdown state. The FAULT pin asserts when the controller is in the shutdown mode or when the input voltage is outside of the UV/OV window.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC2417A-A

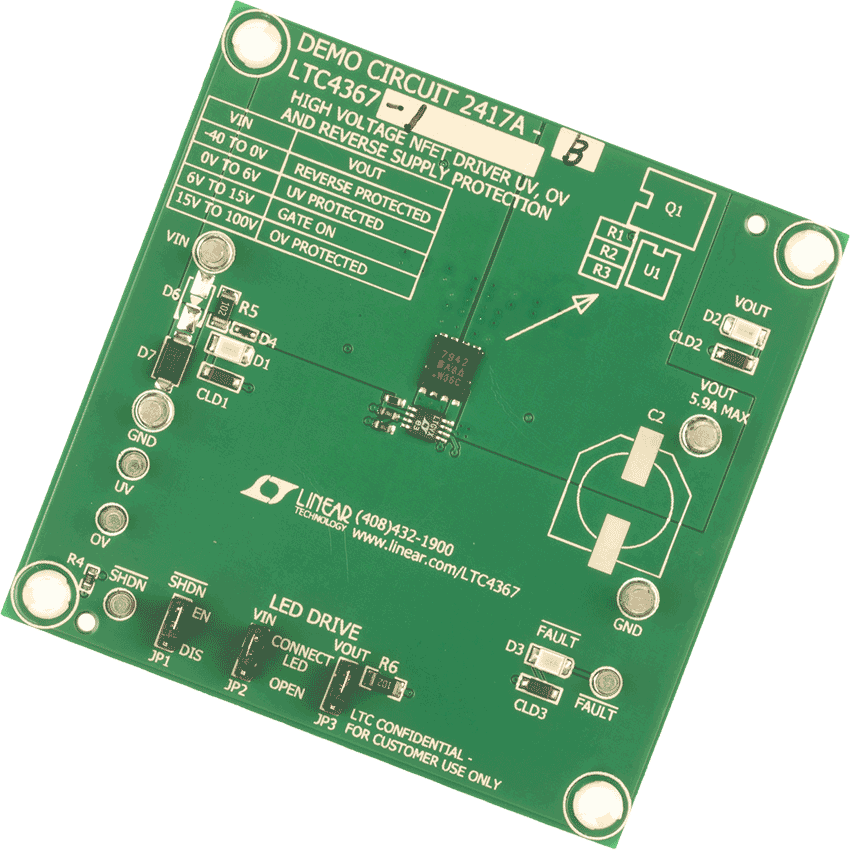

LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2417A is intended to demonstrate the performance of the LTC4367 100V overvoltage (OV), undervoltage (UV), and reverse supply protection controller.


This controller protects circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected N-channel MOSFETs to keep the output in a safe range. The UV and OV setpoints are configured by the resistive divider on the UV and OV inputs. Asserting the SHDN pin disables the MOSFETs and places the LTC4367 in a low current shutdown state. The FAULT pin asserts when the controller is in the shutdown mode or when the input voltage is outside of the UV/OV window.
DC2417A-B
LTC4367IMS8-1 Demo Board | UV, OV and Reverse Supply Protection with 0.5ms Fault Recovery

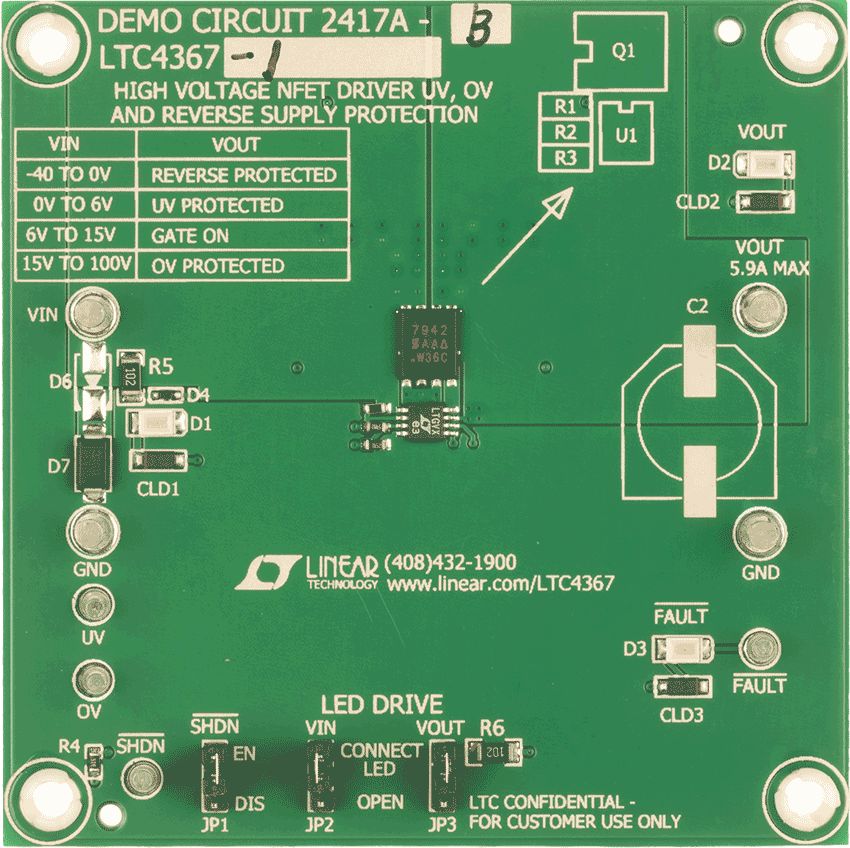

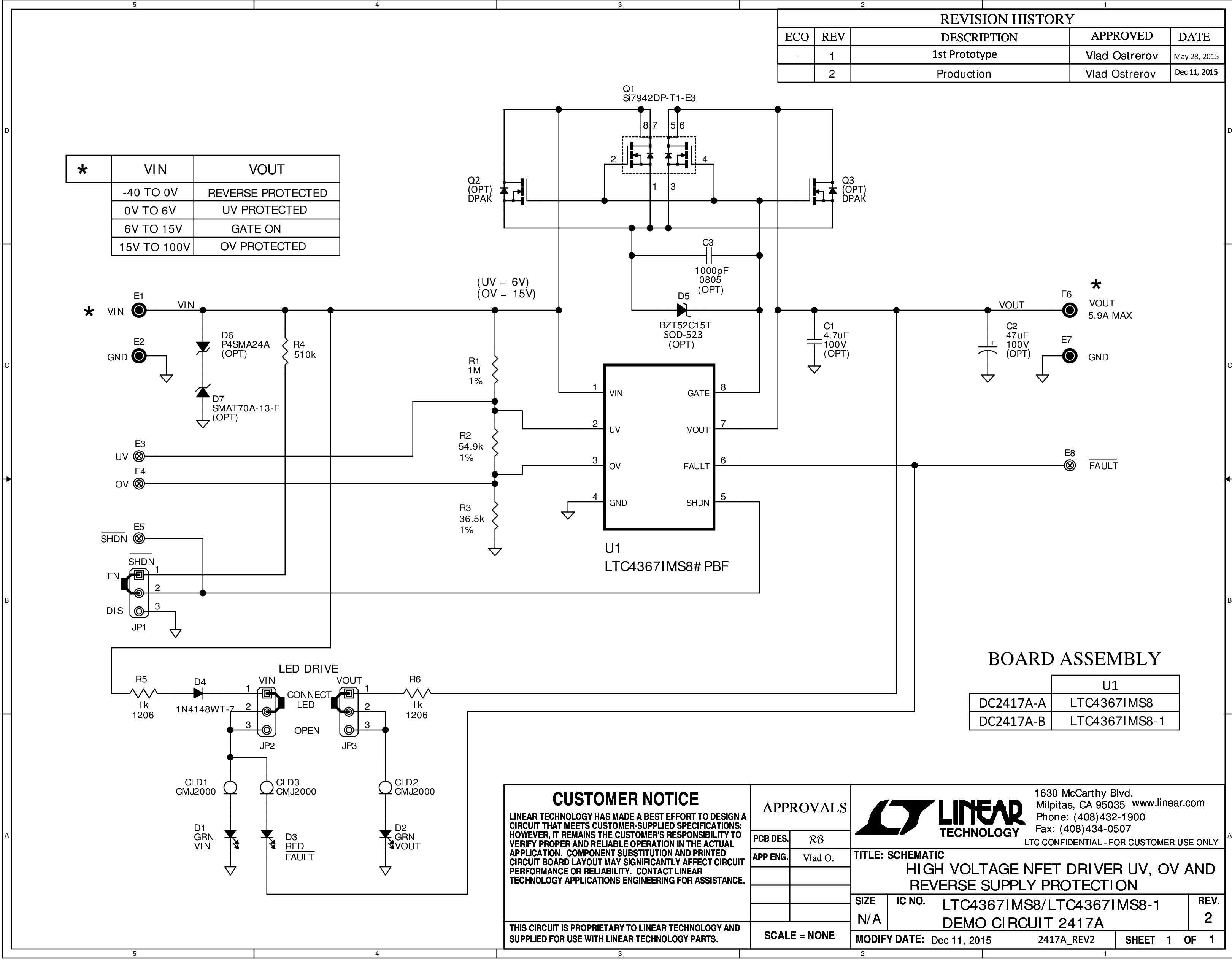

DC2417A-B Demo Board DC2417A-B Demo Board DC2417A-B Demo Board DC2417A-B Demo Board DC2417A - Schematic
DC2417A-A
LTC4367IMS8 Demo Board | UV, OV and Reverse Supply Protection with 32ms Fault Recovery

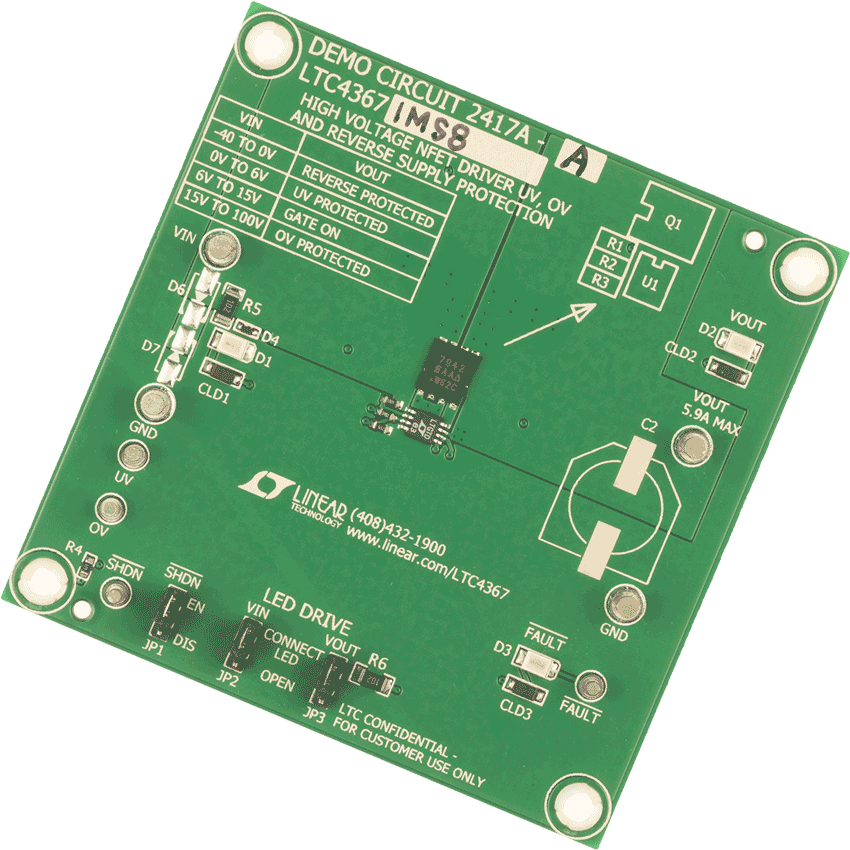

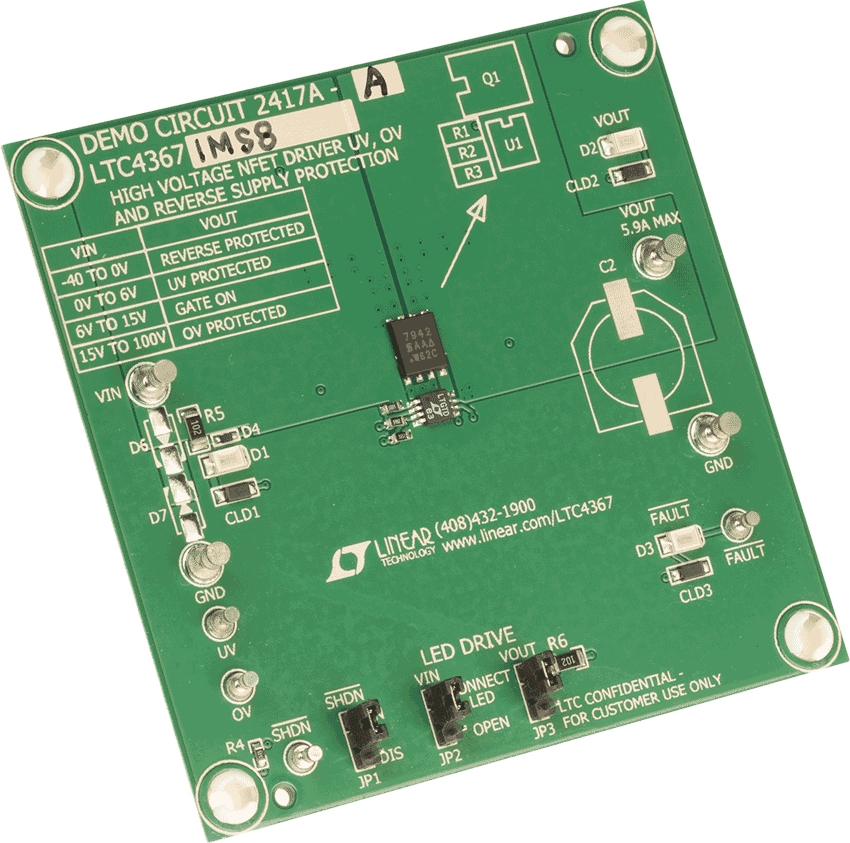

DC2417A-A Demo Board DC2417A-A Demo Board DC2417A-A Demo Board DC2417A-A Demo Board DC2417A - Schematic

リファレンス・デザイン

Circuit Diagram
Circuit Diagram
EVAL-CN0415-ARDZ Evaluation Board

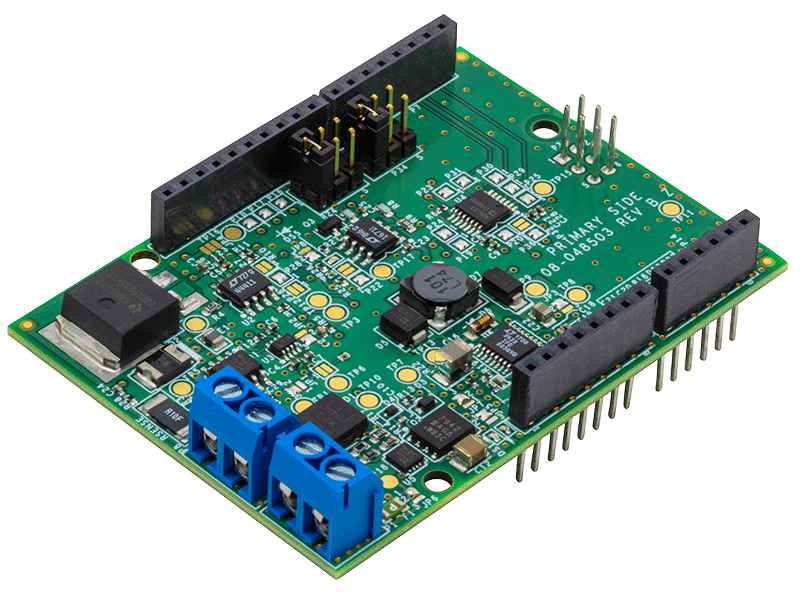

EVAL-CN0415-ARDZ Evaluation Board - Top View

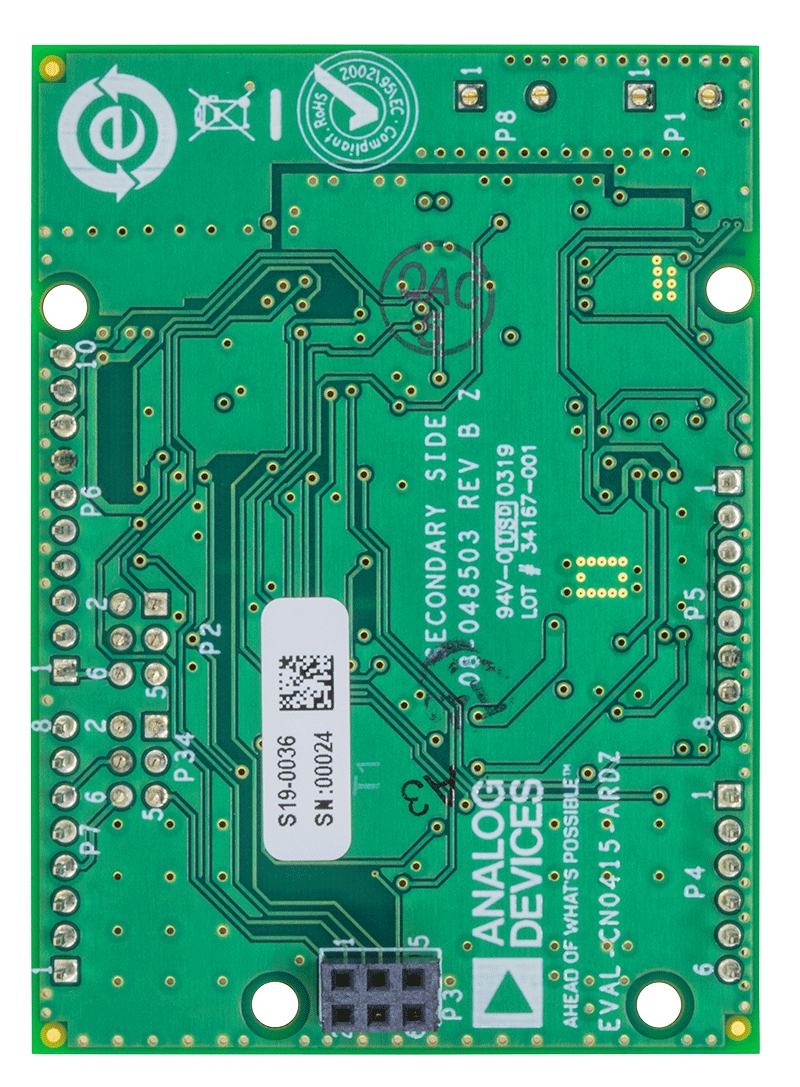

EVAL-CN0415-ARDZ Evaluation Board - Bottom View
CN0415 Circuits from the Lab®

ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点
CN0415
ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Circuit Diagram
EVAL-CN0415-ARDZ Evaluation Board

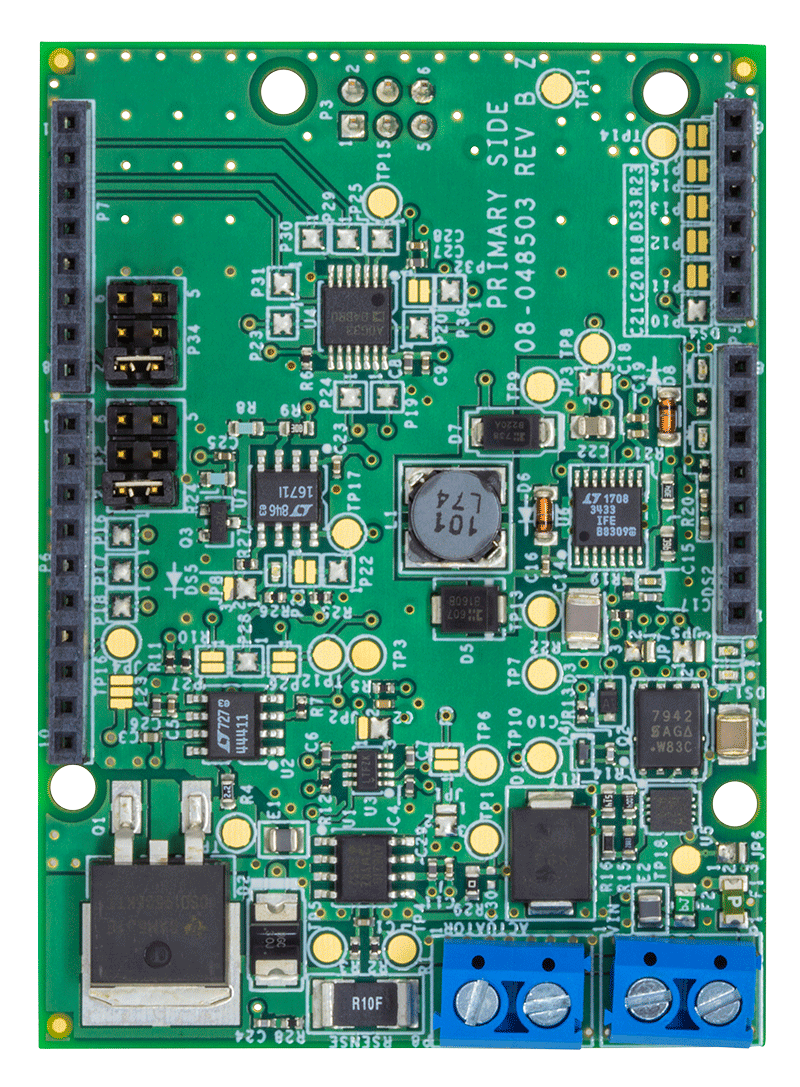

EVAL-CN0415-ARDZ Evaluation Board - Top View
