LTC2875

製造中

±60Vのフォルト保護回路を内蔵し、3.3Vまたは5Vで動作する耐ESD 25kVの高速CANトランシーバ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ±60Vまでの過電圧ライン・フォルトに対する保護
  • 電源電圧：3.3Vまたは5V
  • 最大4Mbpsの高速動作
  • ESD：インタフェース・ピンで±25kV、他のすべてのピンで±8kV
  • アクティブな対称制御回路とSPLITピンを備えた可変スルーレート・ドライバにより、低電磁放射（EME）に対応
  • 広い同相電圧範囲（±36V）
  • 電源をオフした状態でのCANバスに対する受動動作が理想的
  • 電流制限ドライバおよびサーマル･シャットダウン
  • 電源投入/切断時にグリッチのないドライバ出力
  • マイクロパワー・シャットダウン・モード
  • 送信データ（TXD）主体のタイムアウト機能
  • ISO 11898-2準拠
  • DeviceNet互換
  • MPグレード（–55℃～125℃）まで供給可能
  • 3mm × 3mmの8ピンDFNパッケージおよびSO-8パッケージ
LTC2875
±60Vのフォルト保護回路を内蔵し、3.3Vまたは5Vで動作する耐ESD 25kVの高速CANトランシーバ

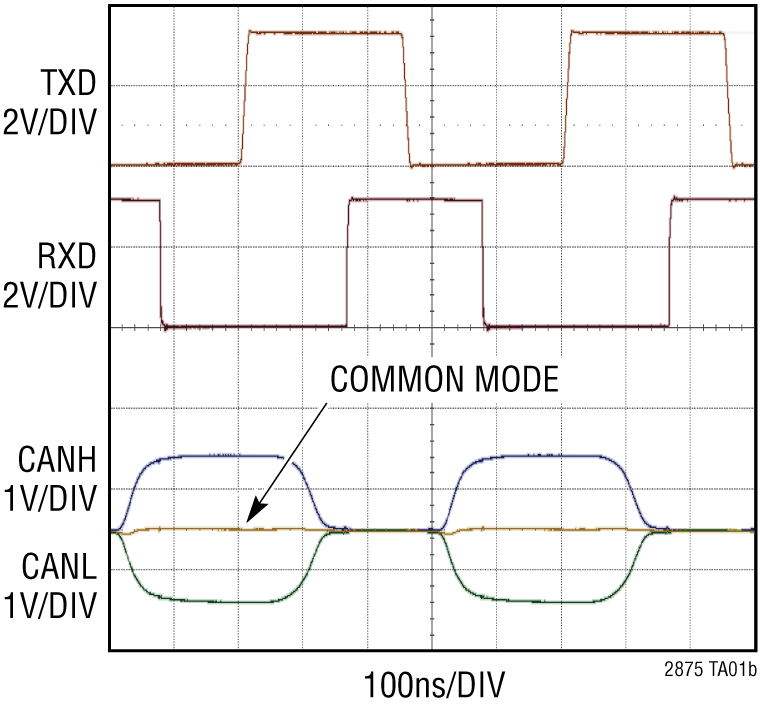

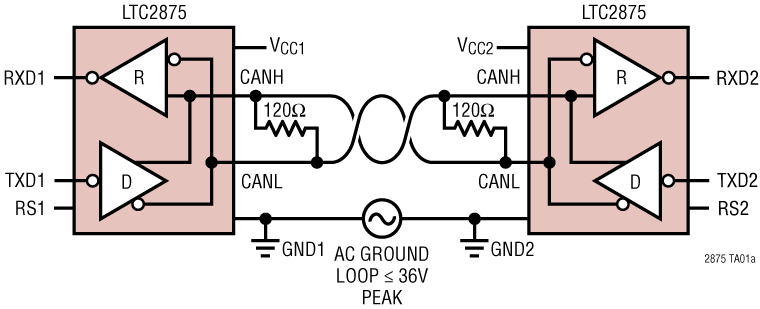

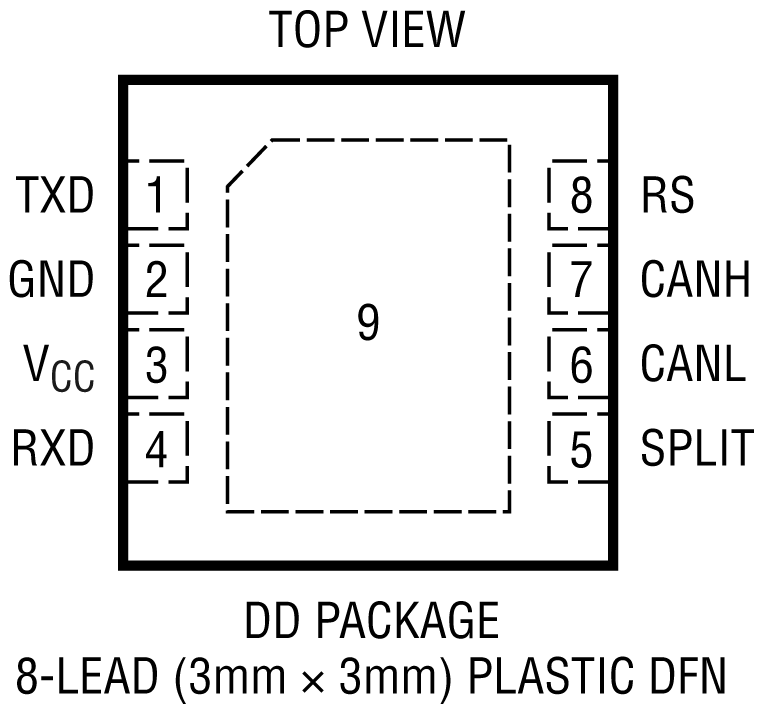

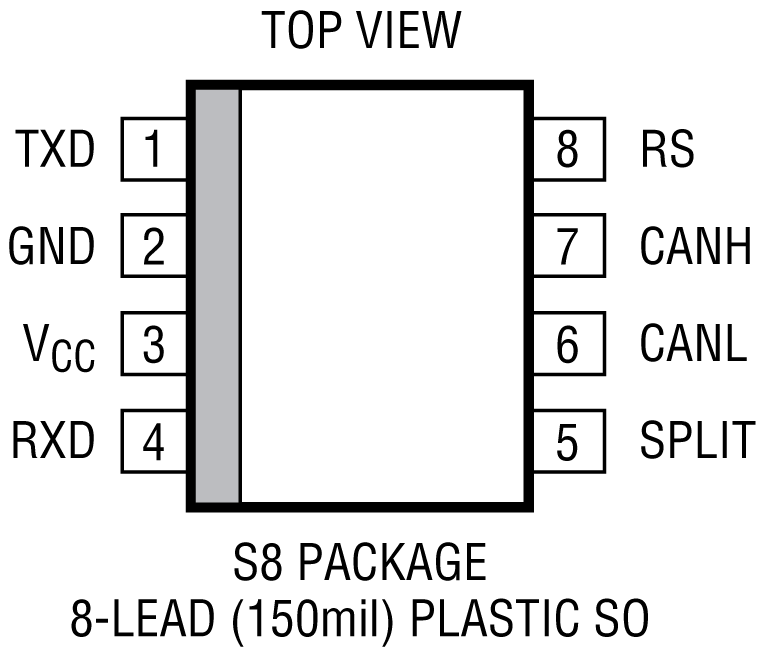

LTC2875 Application Circuit LTC2875 Pin Configuration LTC2875 Pin Configuration LTC2875 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 2
LTM2889
製造中 絶縁型CAN FD μModuleトランシーバおよび電源
LTC2862
製造中 3V～5.5Vの±60Vフォルト保護付きRS485/RS422トランシーバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC2875

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2063A

LTC2875 Demo Board | 4Mbps CAN Transceiver

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2063A is a robust high speed, low power, ISO 11898-2 compliant CAN transceiver featuring the LTC2875. The demo circuit operates on 3.3V or 5V supplies and features ±60V overvoltage fault protection on the data transmission lines during all modes of operation. The demo circuit contains all the components necessary to demonstrate the features of the LTC2875 in a CAN network, including a terminated SMB jack for TXD data input, jumper selectable CAN bus termination (supporting either single or split termination configurations), and a jumper selectable variable slew rate control.
DC2063A
LTC2875 Demo Board | 4Mbps CAN Transceiver

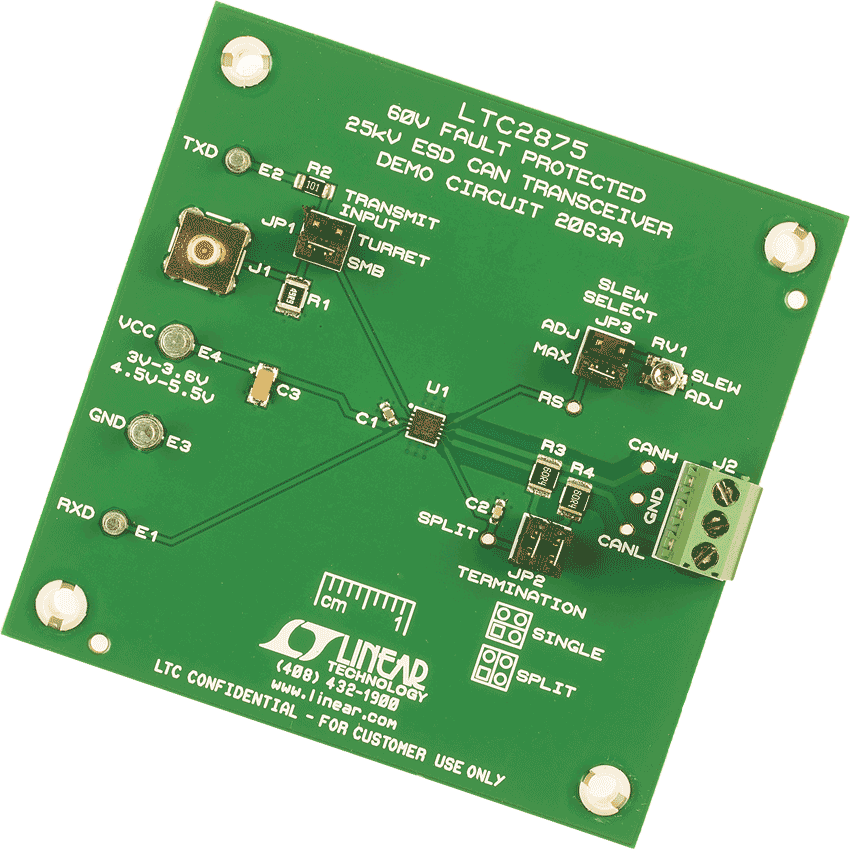

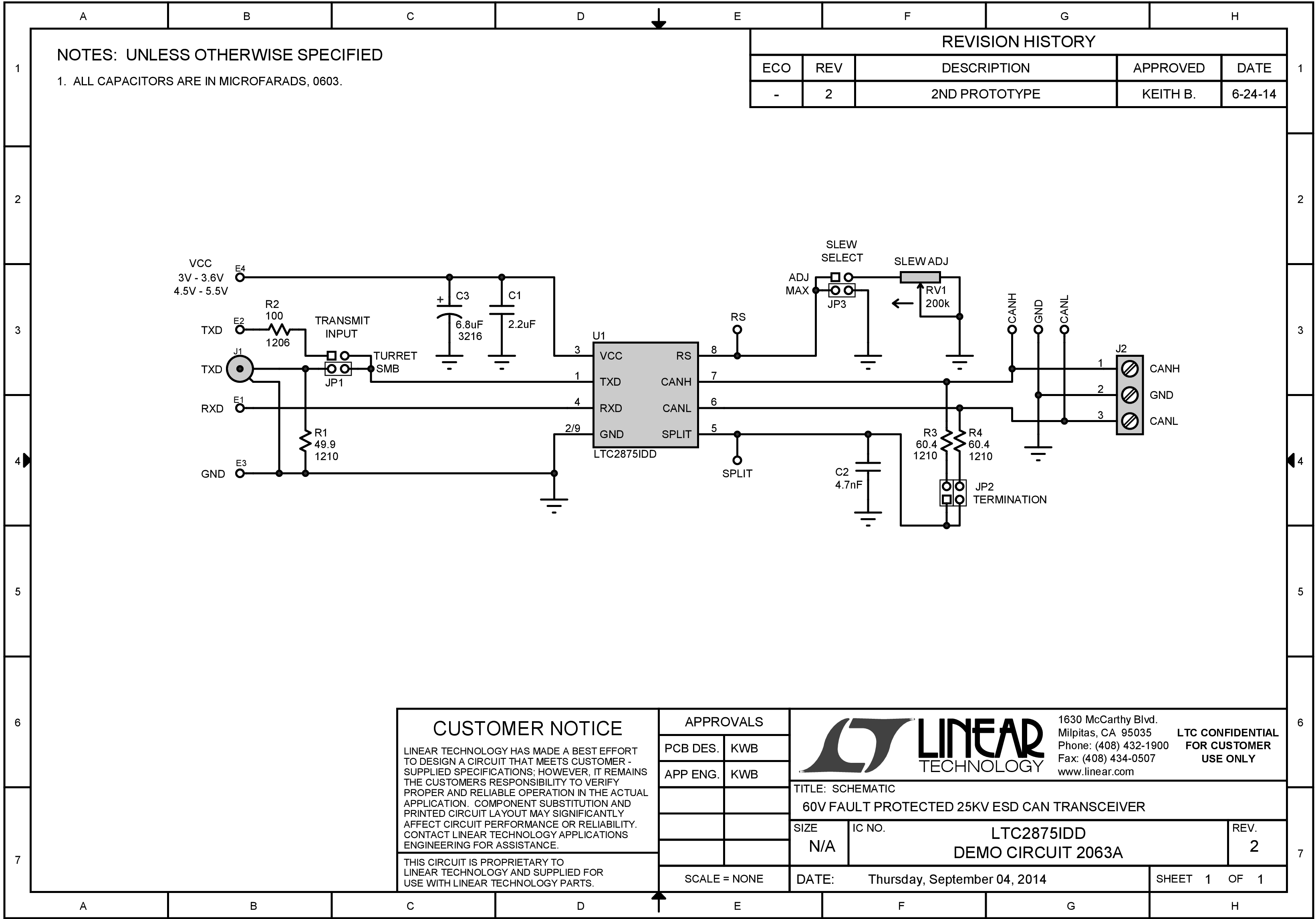

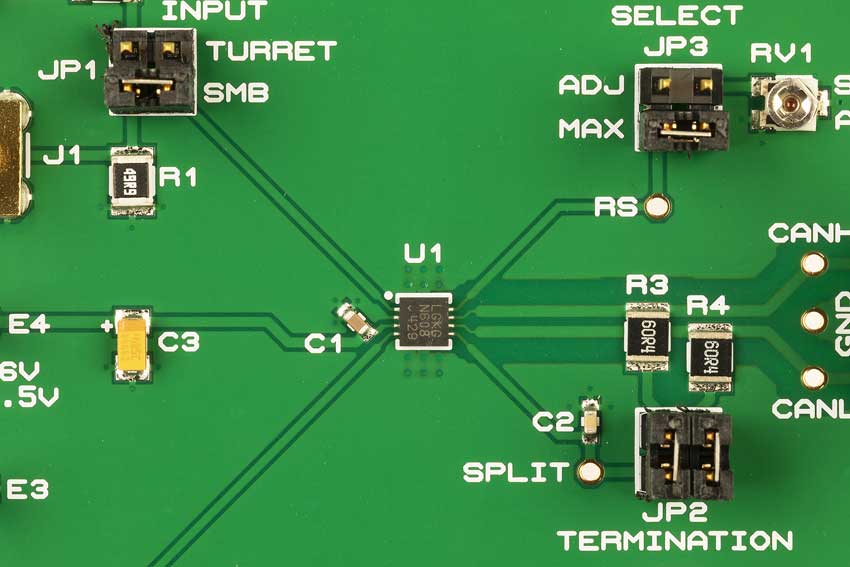

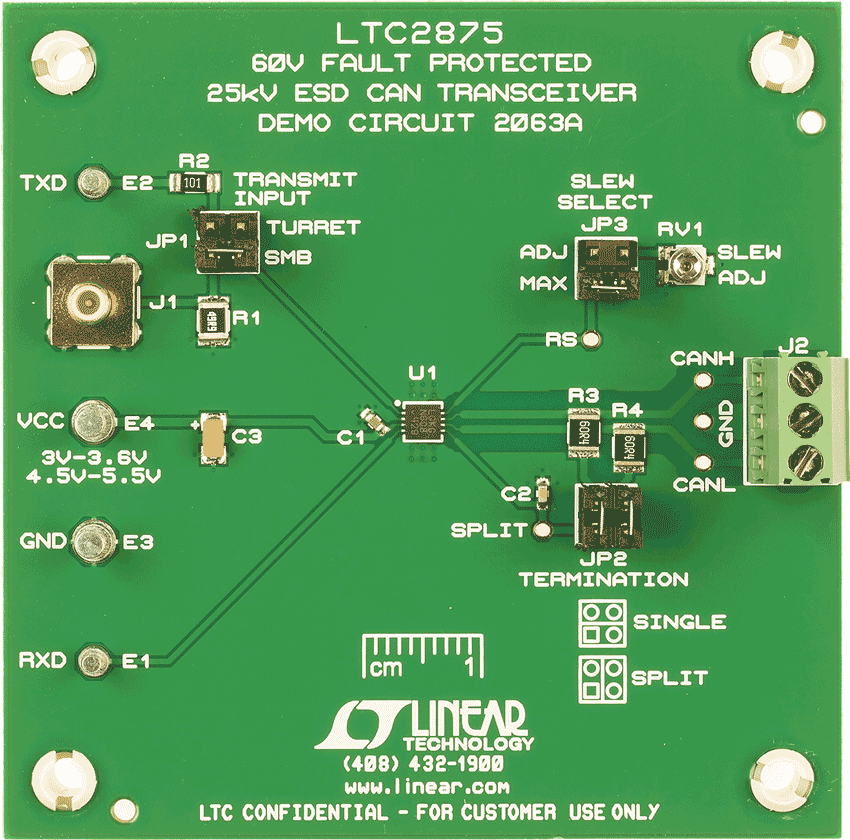

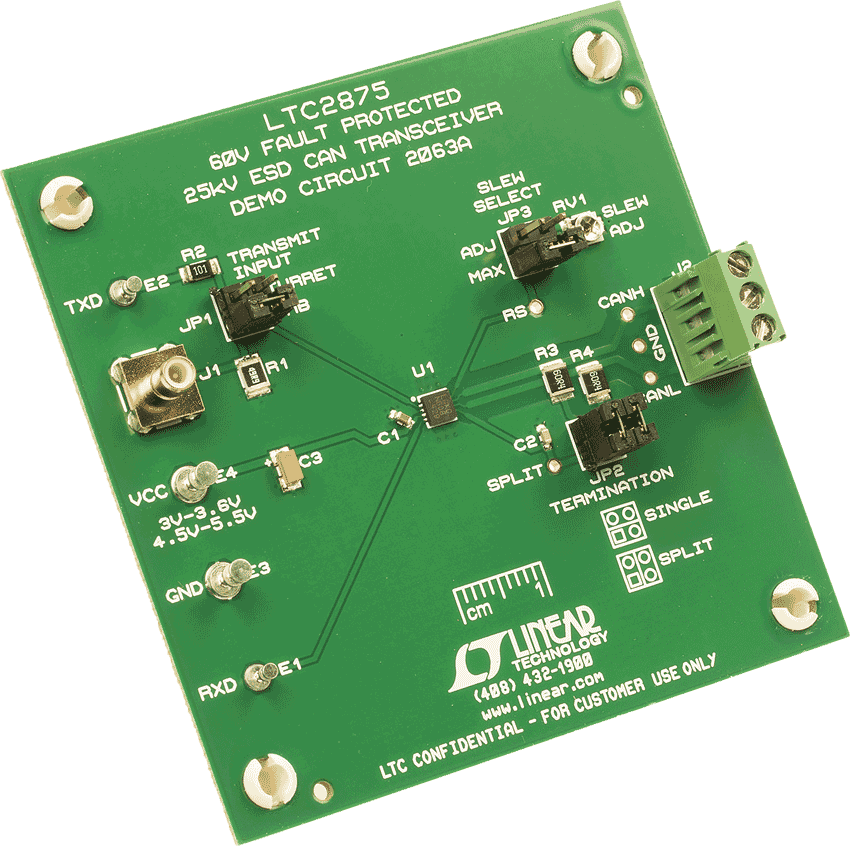

DC2063A Demo Board DC2063A Demo Board DC2063A Demo Board DC2063A Demo Board DC2063A - Schematic
