LTC2803

製造中

シングルおよびデュアル1.8V～5.5V RS-232トランシーバ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 電源電圧範囲：1.8V～5.5V
  • シングルおよびデュアル･トランシーバ
  • 高速動作
    • 250pF/3kΩの負荷で1Mbps（LTC2802、LTC2804）
    • 1nF/3kΩの負荷で250kbps
    • 2.5nF/3kΩのTIA/EIA-232-F 負荷で100kpbs
  • 低消費電力：シャットダウン時1μA、レシーバ･アクティブ･モードで15μA
  • RS-232 インターフェイスに対する最大±10kV のESD による損傷やラッチアップなし
  • ロジック電源ピンにより、UARTまたはマイクロプロセッサへの容易なレベルシフトが可能
  • 待ち時間の少ない出力イネーブルにより、回線共用や半二重動作が可能
  • 真のRS-232 準拠出力レベル
  • 小さい実装面積：
    • LTC2801/LTC2802：4mm×3mm DFN パッケージ
    • LTC2803/LTC2804：細型SSOP-16
    • 5mm×3mm DFN パッケージ
LTC2803
シングルおよびデュアル1.8V～5.5V RS-232トランシーバ

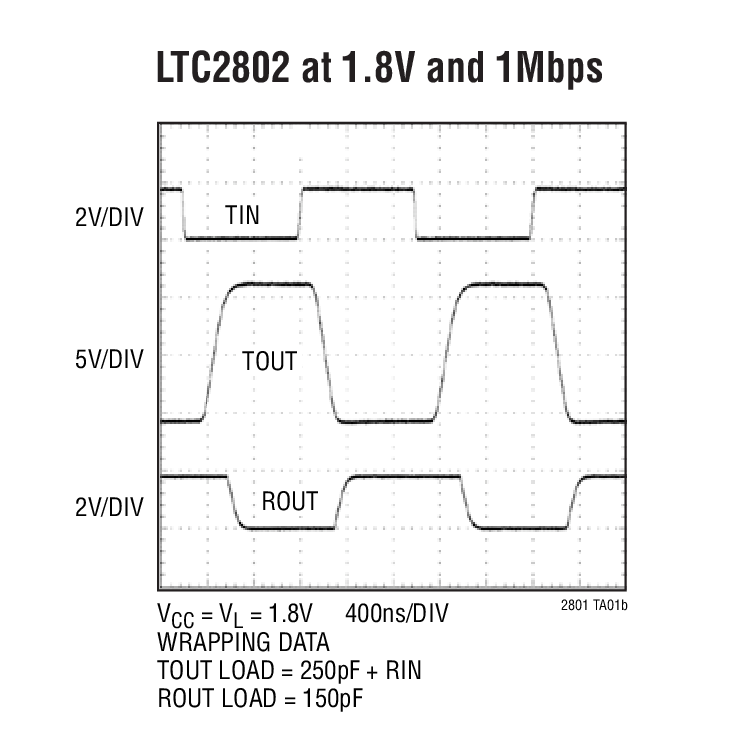

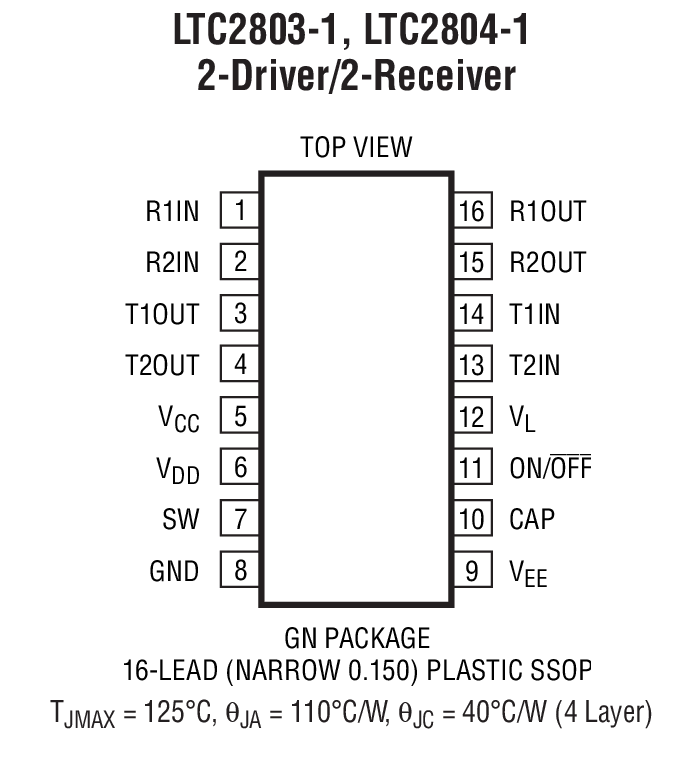

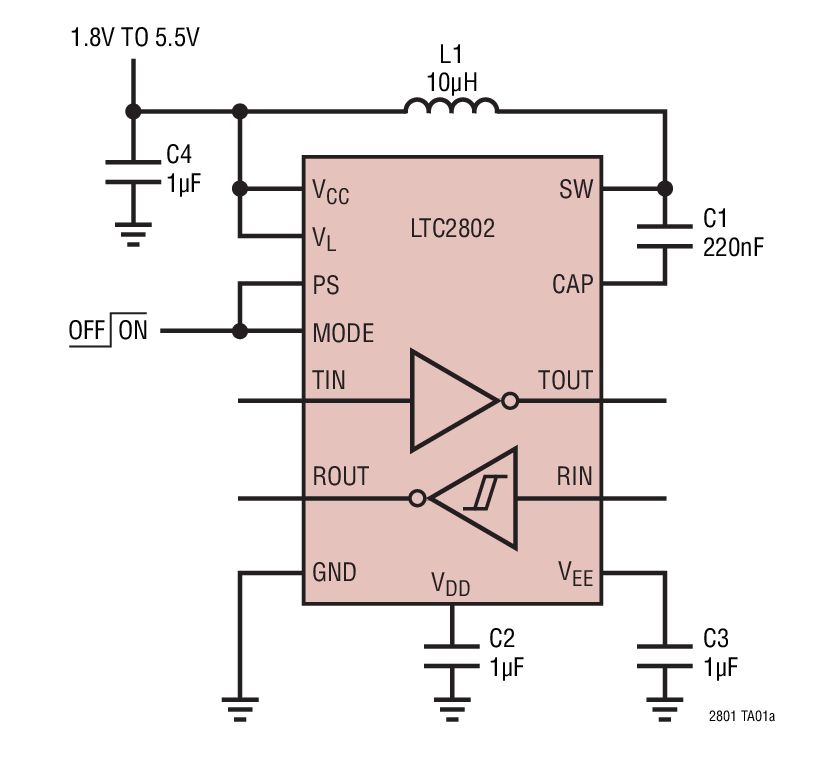

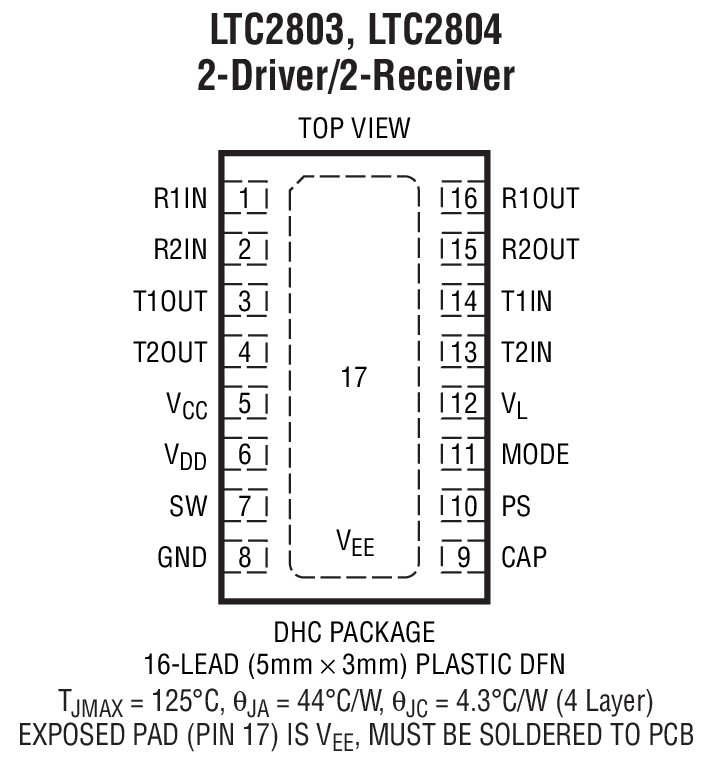

LTC2802 at 1.8V and 1Mbps Product Package 1 Product Package 2 Product Package 3
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット
DC827A-A
LTC2803 RS232 Demo Board

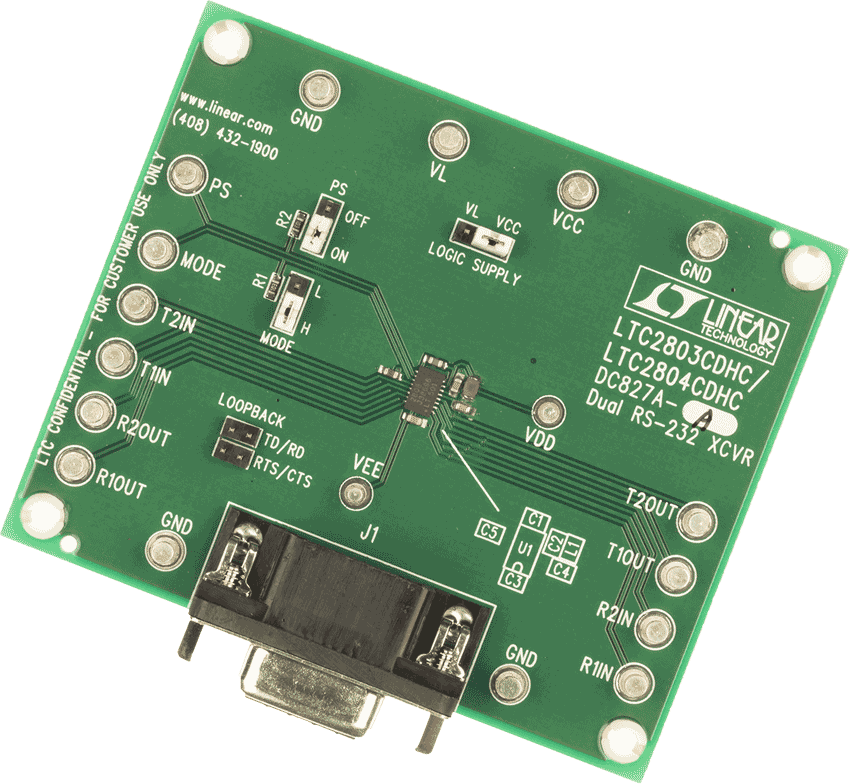

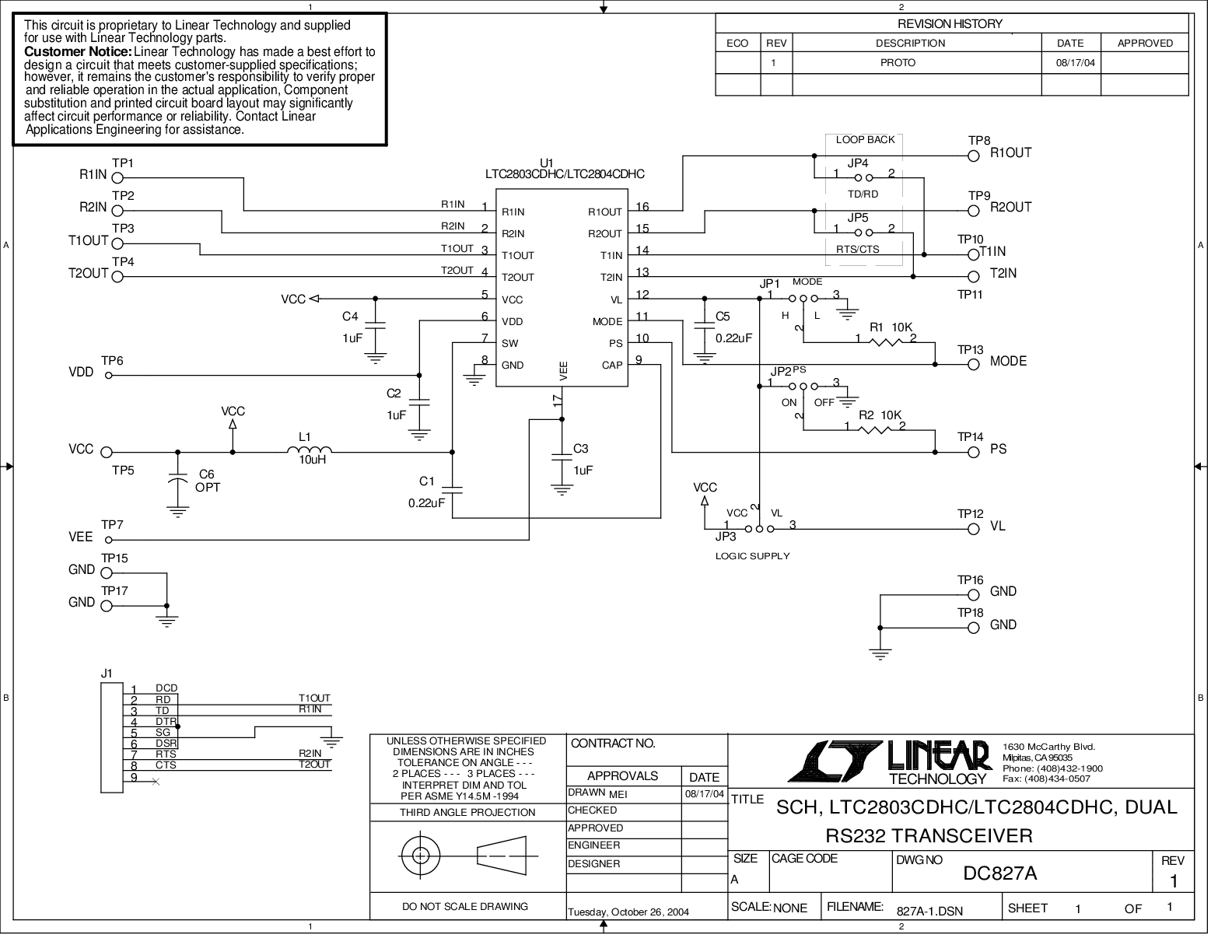

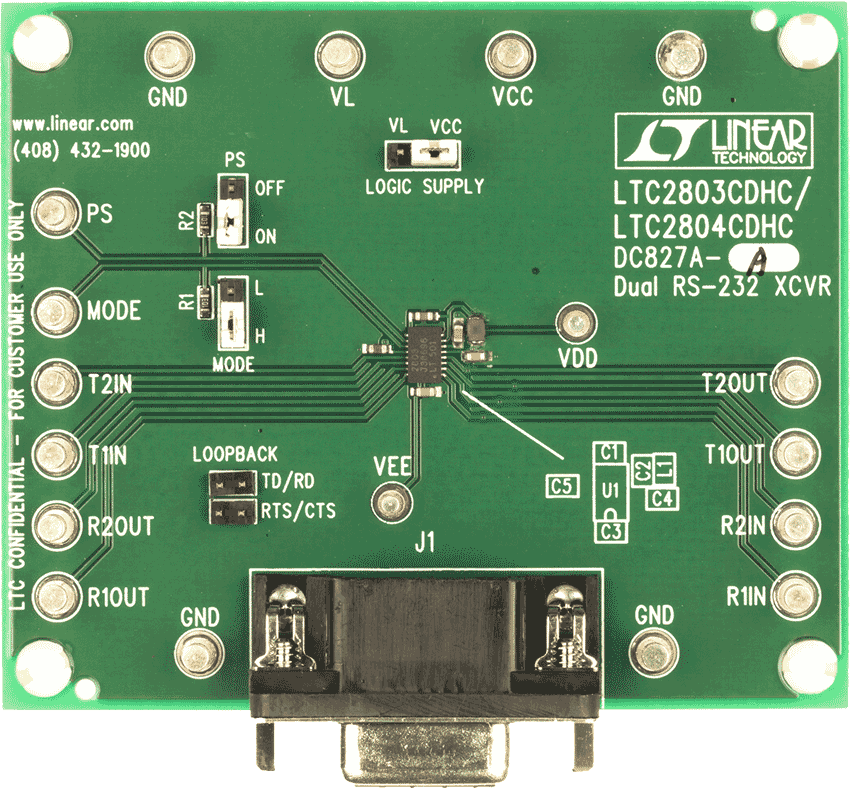

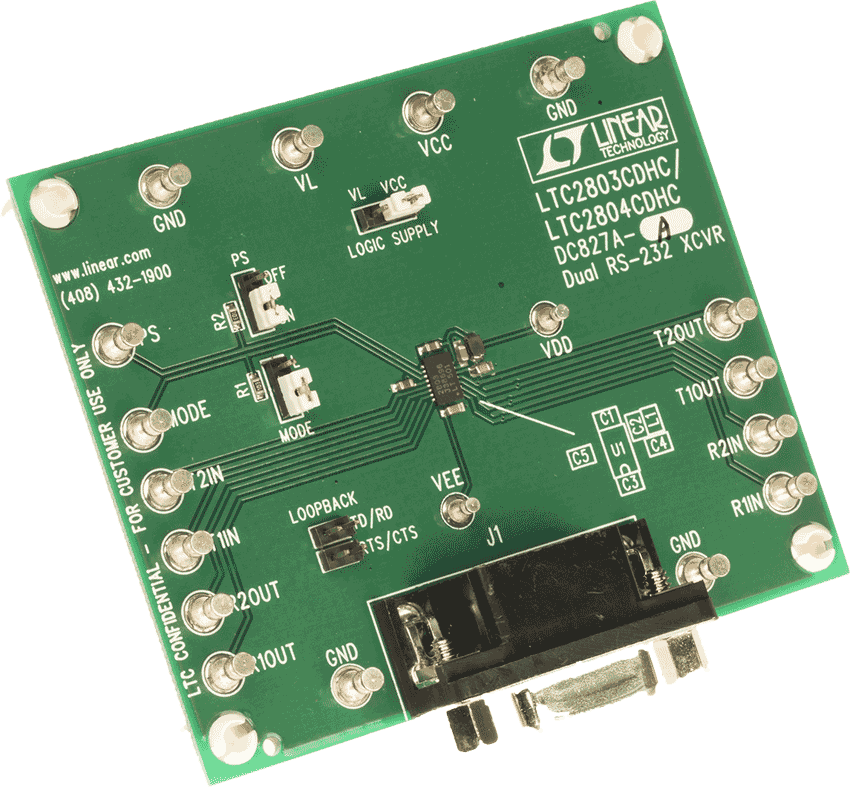

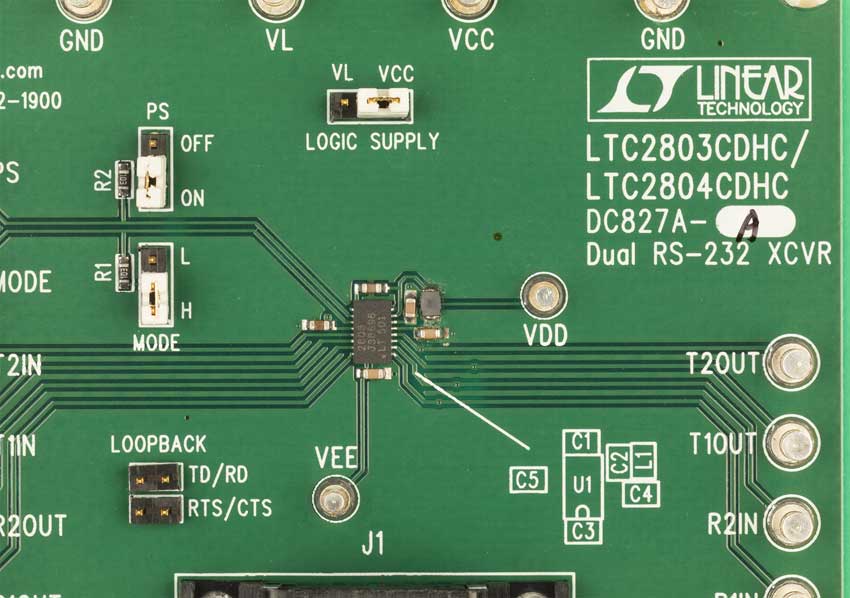

DC827A-A Demo Board DC827A-A Demo Board DC827A-A Demo Board DC827A-A Demo Board DC827A-A - Schematic
