LTC1346A
LTC1346A
製造中10Mbps DCE/DTE V.35トランシーバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$8.43
Viewing:
製品の詳細
- シングルチップでV.35ポートへの完全な差動信号インタフェースを提供
- ±10kVの反復ESDパルスに耐えるドライバとレシーバ
- ±5V電源動作
- 通信速度:10Mボー
- CCITT V.35仕様に適合
- シャットダウン・モードでICCを1μA以下に低減
- トランスミッタおよびレシーバ構成を選択可能
- 独立したドライバ・イネーブルとレシーバ・イネーブル
- ディスエーブル、シャットダウン、電源オフ時に高インピーダンス状態を維持するトランスミッタ
- トランスミッタを短絡から保護

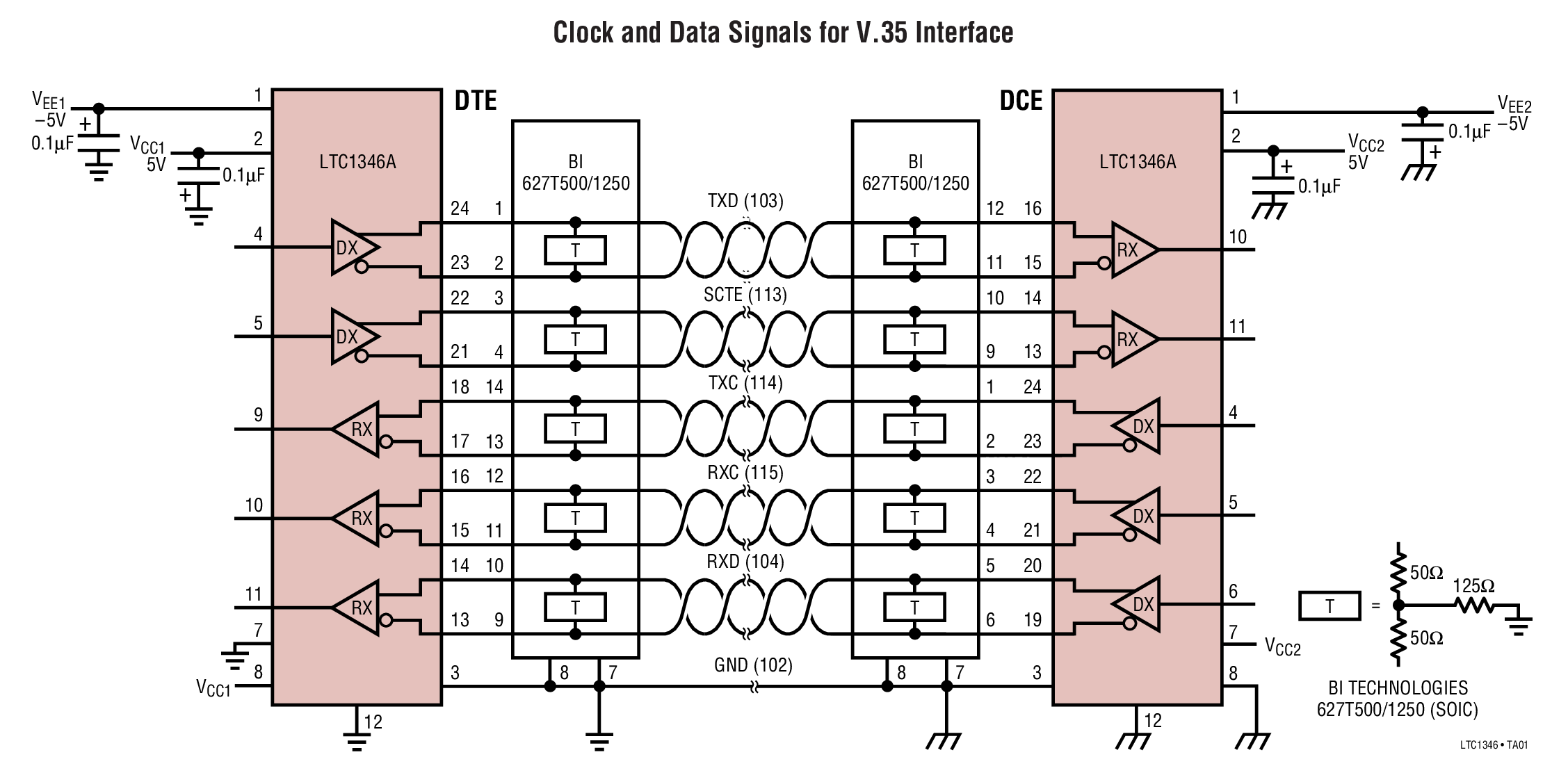

LTC1346Aは、±5V電源でV.35インタフェース用の差動クロックおよびデータ信号を供給するシングルチップ・トランシーバです。外部抵抗終端ネットワークおよび制御信号用のRS232トランシーバLT1334Aと組み合わせることにより、完全な低消費電力DTEまたはDCE V.35インタフェース・ポートを構成できます。
LTC1346Aは、3つの電流出力差動トランスミッタと3つの差動レシーバを備えています。3本のセレクト・ピンを使用して、LTC1346AをDTEまたはDCE動作用に設定したり、シャットダウンすることができます。シャットダウン・モードでは、消費電流が1μA以下に低減されます。
LTC1346Aトランシーバは最大10Mボーで動作します。すべてのトランスミッタが短絡保護回路を備えています。トランスミッタ出力とレシーバ出力はどちらも強制的に高インピーダンス状態にすることができます。またトランスミッタ出力とレシーバ入力は±10kVのESDに対して保護されています。
アプリケーション
- モデム
- テレコム
- データ・ルータ
ドキュメント
データシート 2
信頼性データ 1
ビデオ 3
製品セレクタ・カード 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC1346ACSW#PBF | 24-Lead SOIC (Wide 0.3 Inch) | ||
LTC1346ACSW#TRPBF | 24-Lead SOIC (Wide 0.3 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
LTC1346ACSW#PBF | 製造中 | |
LTC1346ACSW#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
