LT4356-3
LT4356MP-3
新規設計に推奨
フォルト・ラッチオフ付きサージストッパ
- 製品モデル
- 22
- 1Ku当たりの価格
- 最低価格：$2.62
製品の詳細
- 高電圧サージ除去
- 可変出力クランプ電圧
- 過電流保護
- 広動作範囲:4V ～ 80V
- –60Vまでの逆入力保護機能
- 7µA の低シャットダウン電流
- 調整可能なラッチオフ・フォルト・タイマー
- N チャンネル MOSFET の制御
- シャットダウン・ピンは、 –60V〜100Vで耐性を持ち破損しません。
- 故障出力表示
- レベル検出コンパレータまたはリニア電圧レギュレータ・コントローラの補助アンプ

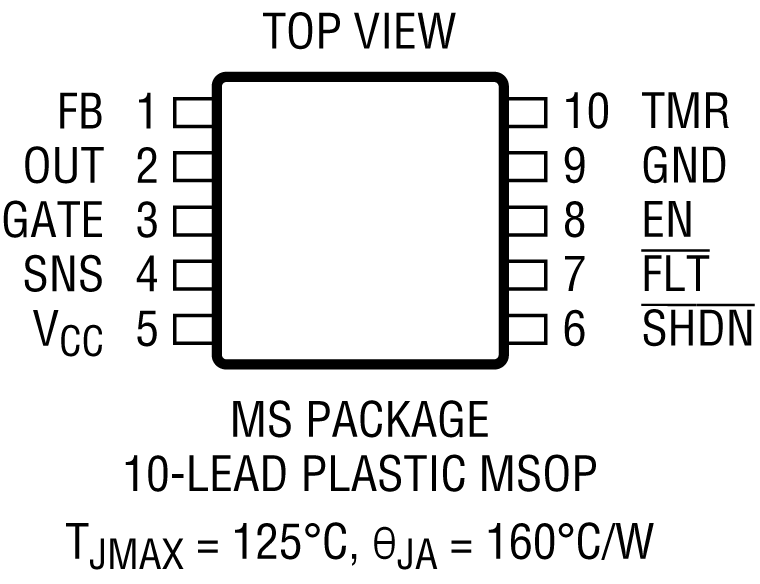

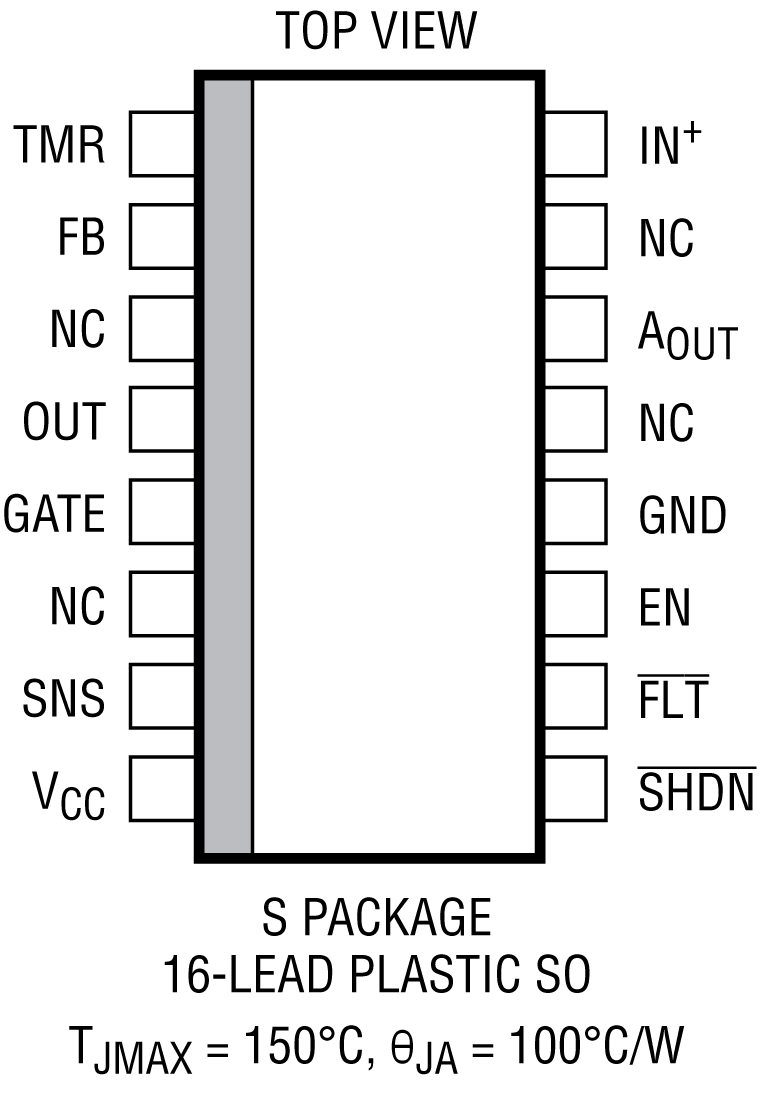

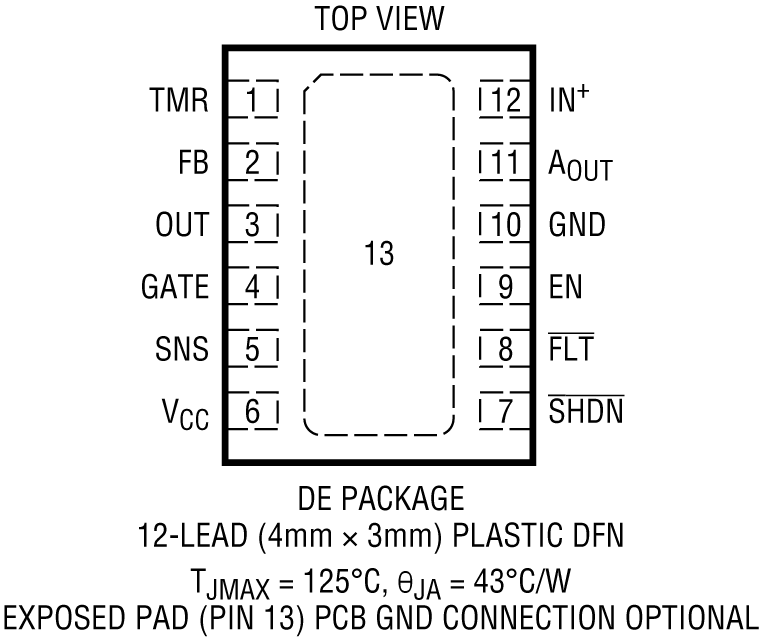

- 12 ピンの 4mm × 3mm DFN 、10 ピンの MSOP、および 16 ピンの SO パッケージを採用しています。

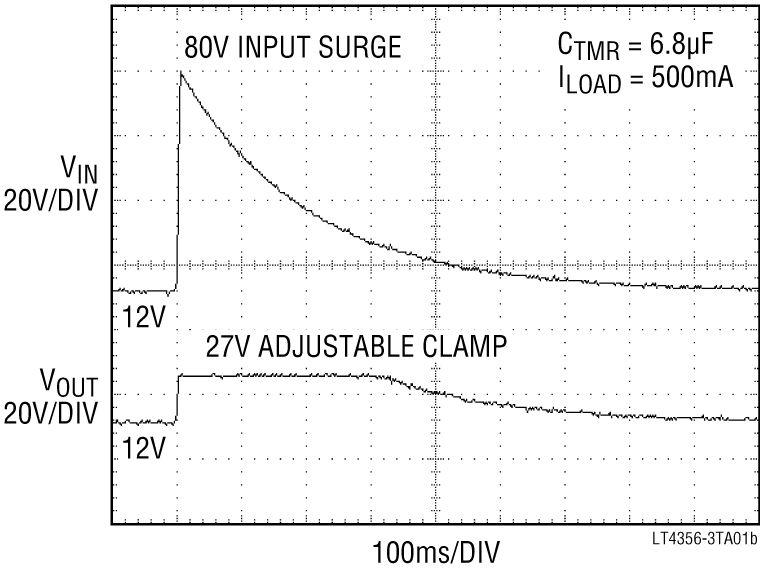

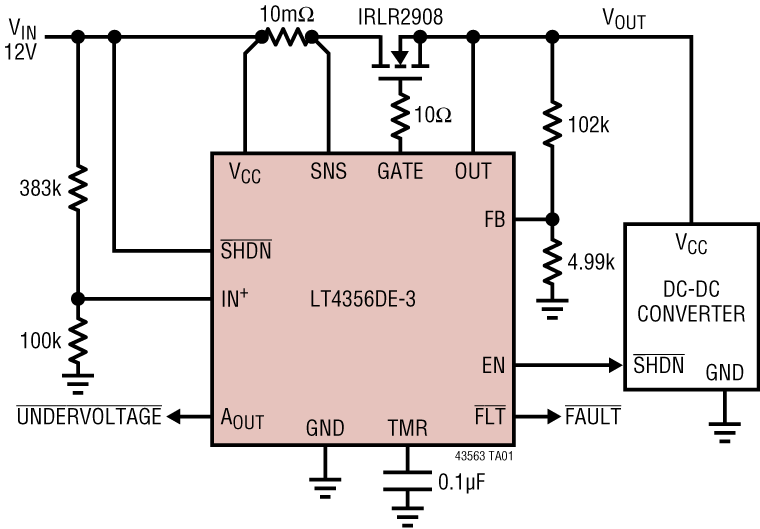

LT4356-3 サージ・ストッパにより、負荷を高電圧トランジェントから保護します。オートモーティブの負荷遮断などの過電圧イベントの最中、LTC4356-3 は 1 つの外付け N チャンネル MOFSET のゲートをコントロールして、出力を制御します。これにより出力電圧を安全な値に維持し、負荷を動作させ続けることができます。また、LT4356-3 は VCC と SNS ピン間での電圧低下を監視し、過電流の故障から保護します。内蔵アンプへの入力は、電流検出電圧を 50mV に制限します。どちらかの故障が発生した場合は、タイマーは MOSFET ストレスに反比例に作動し始めます。タイマーが切れると、FLTピンが下り、電圧低下が警告されます。そのような状態が続くと、SHDN ピンが一時的に下がるまで、MOSFET はオフになります。
電圧検出コンパレータまたは外付け PNP パス・トランジスタを駆動するリニア電圧レギュレータ・コントローラとして、補助アンプを使用できます。
逆方向の入力保護にショットキー･ダイオードを使用する代わりに、バック・ツー・バック FET を使用して、電圧低下と電力損失を抑えることができます。SHDN の入力で、補助アンプを含む部品をオフにして、自己消費電流を 7µA 未満に減らします。
| LT4356-1 LT4356MP-1 |
LT4356-2 LT4356MP-2 |
LT4356-3 LT4356MP-3 |
|
| 低シャットダウン電流 | 7µa | 60µa | 7µa |
| シャットダウン時の補助アンプ | オフ | 常時オン | オフ |
| フォールトからの再試行 | 再試行 | 再試行 | ラッチオフ |
| パッケージ | DFN-12、MS-10、SO-16 | DFN-12、SO-16 | DFN-12、MS-10、SO-16 |
| 温度グレード | C、I、H、MP | C、I、H、MP | C、I、H、MP |
アプリケーション
- オートモーティブ/航空電子機器サージ保護
- ホットスワップ/ライブ挿入
- バッテリ駆動システムのハイサイド・スイッチ
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
製品セレクタ・カード 2
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT4356CDE-3#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356CDE-3#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356CMS-3#PBF | 10-Lead MSOP | ||
| LT4356CMS-3#TRPBF | 10-Lead MSOP | ||
| LT4356CS-3#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356CS-3#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356HDE-3#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356HDE-3#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356HMS-3#PBF | 10-Lead MSOP | ||
| LT4356HMS-3#TRPBF | 10-Lead MSOP | ||
| LT4356HS-3#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356HS-3#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356IDE-3#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356IDE-3#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LT4356IMS-3#PBF | 10-Lead MSOP | ||
| LT4356IMS-3#TRPBF | 10-Lead MSOP | ||
| LT4356IS-3#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356IS-3#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356MPMS-3#PBF | 10-Lead MSOP | ||
| LT4356MPMS-3#TRPBF | 10-Lead MSOP | ||
| LT4356MPS-3#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356MPS-3#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT4356CMS-3#PBF | 製造中 | |
| LT4356CMS-3#TRPBF | 製造中 | |
| LT4356HMS-3#PBF | 製造中 | |
| LT4356HMS-3#TRPBF | 製造中 | |
| LT4356IMS-3#PBF | 製造中 | |
| LT4356IMS-3#TRPBF | 製造中 | |
| LT4356MPMS-3#PBF | 製造中 | |
| LT4356MPMS-3#TRPBF | 製造中 | |
|
8 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG] |
||
| LT4356CS-3#PBF | 製造中 | |
| LT4356CS-3#TRPBF | 製造中 | |
| LT4356HS-3#PBF | 製造中 | |
| LT4356HS-3#TRPBF | 製造中 | |
| LT4356IS-3#PBF | 製造中 | |
| LT4356IS-3#TRPBF | 製造中 | |
| LT4356MPS-3#PBF | 製造中 | |
| LT4356MPS-3#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT4356-1
- LT4356-2
- LT4356-3
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
評価用キット

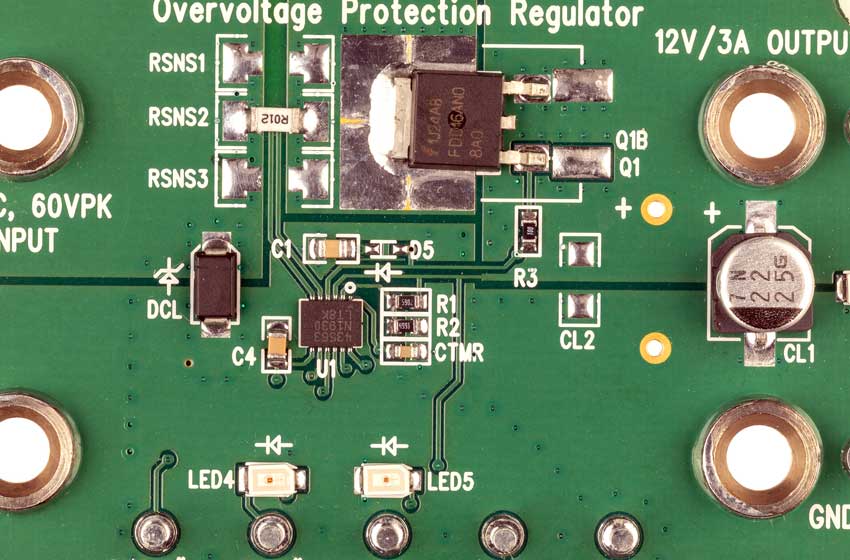

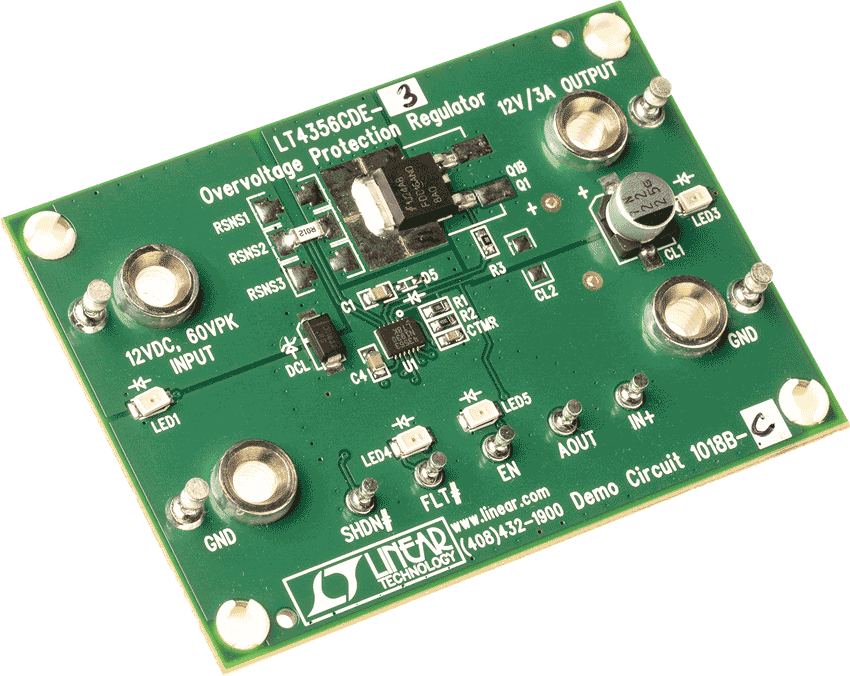

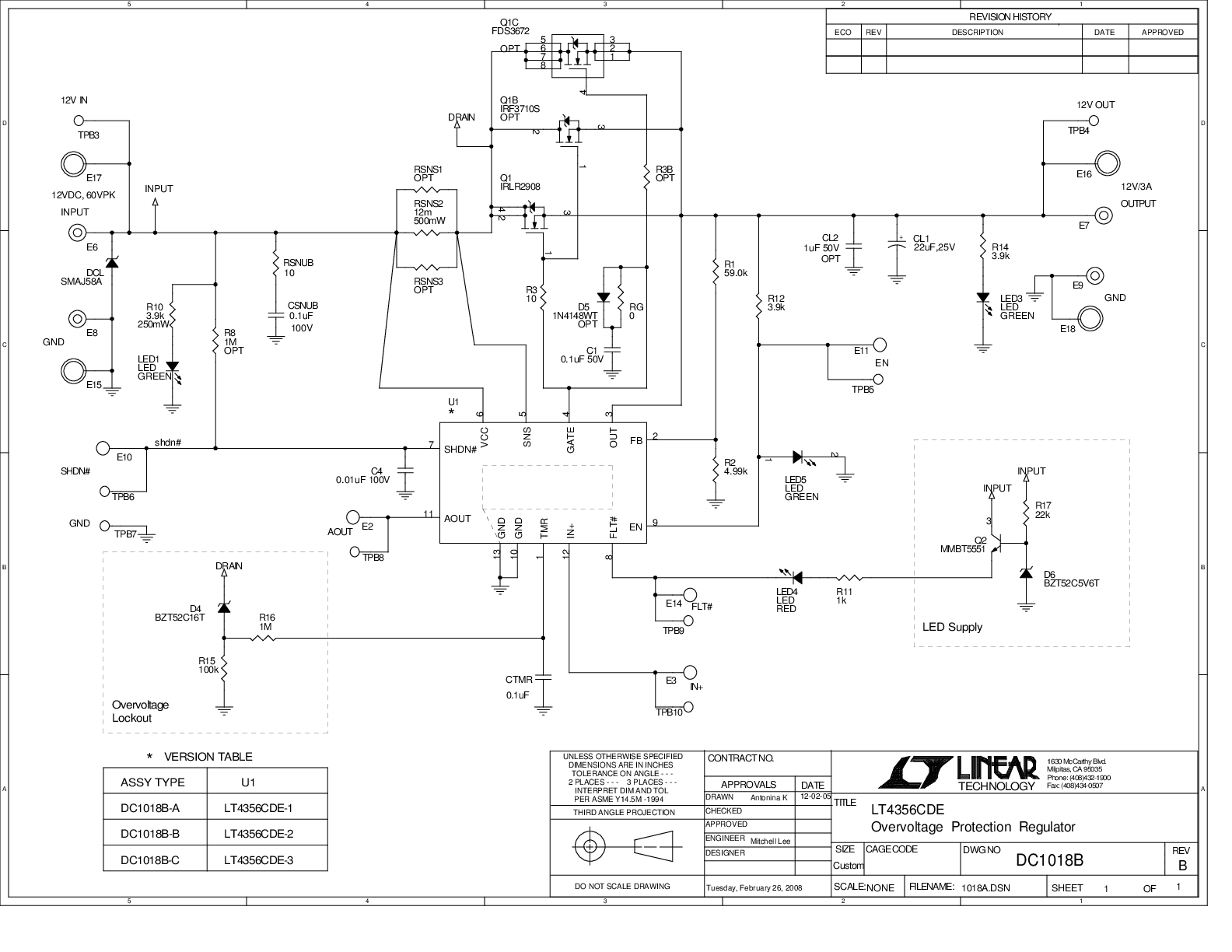

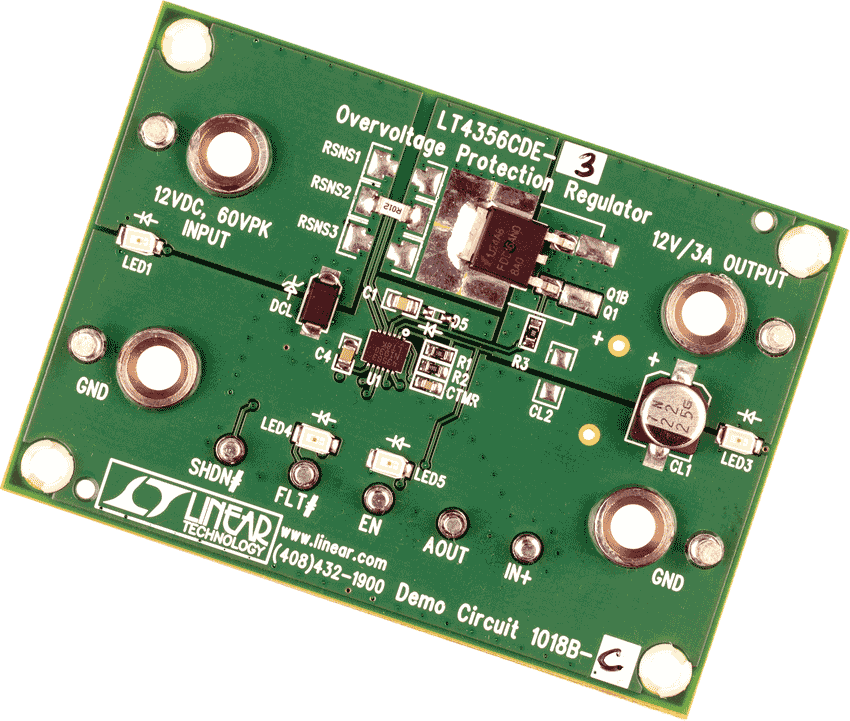

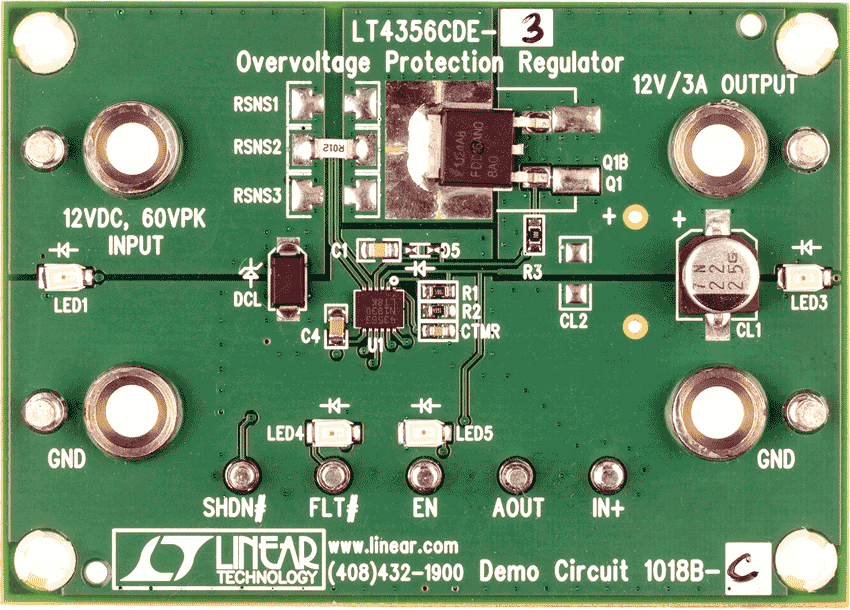

LT4356-3 Demo | Overvoltage Protection Regulator with Latch-Off
