  • 高電圧サージ除去
  • 可変出力クランプ電圧
  • 過電流保護
  • 広動作範囲：4V～80V
  • –60Vまでの逆入力保護機能
  • 7µAの低シャットダウン電流（LT4356-1）
  • レベル検出コンパレータまたはリニア電圧レギュレータ・コントローラの補助アンプ（LT4356-2）
  • 調整可能な故障タイマー
  • NチャンネルMOSFETの制御
  • シャットダウン・ピンは、–60V〜100Vで耐性を持ち破損しません。
  • 故障​出力表示
  • 125°Cまでの動作を確保
  • 12ピンの（4mm × 3mm）DFN、10ピンのMSOP、および16ピンのSOパッケージを採用しています。
LT4356-1
LT4356-2
サージ・ストッパ

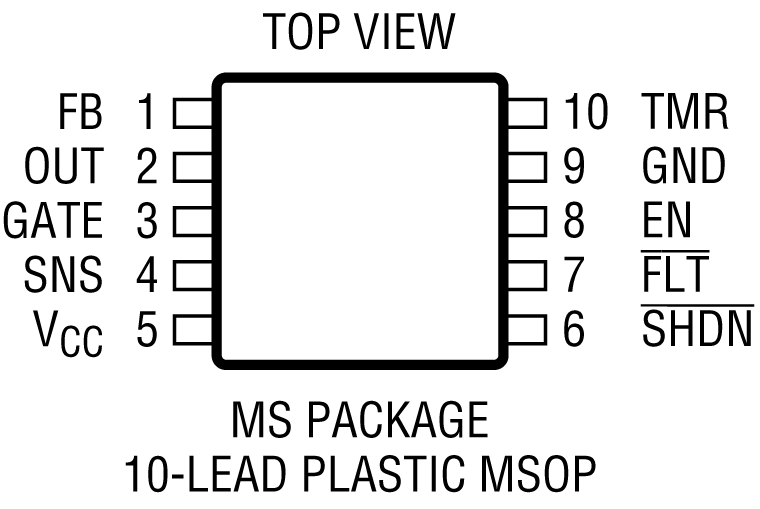

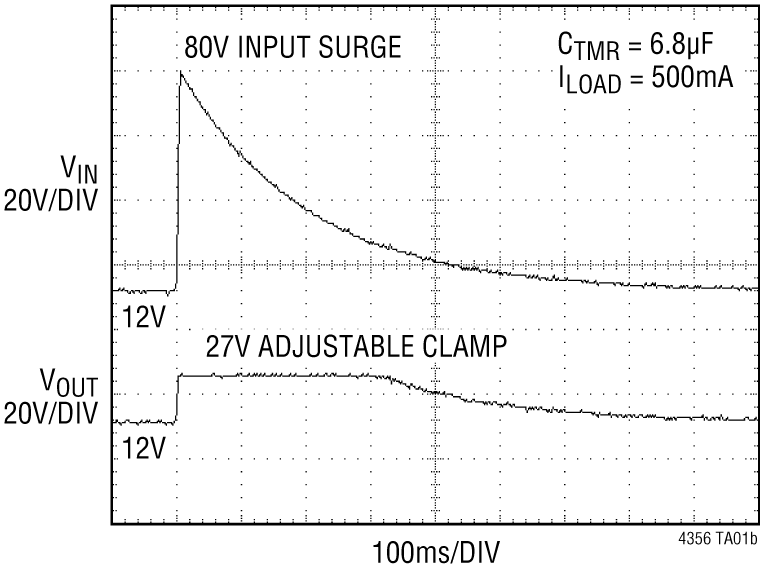

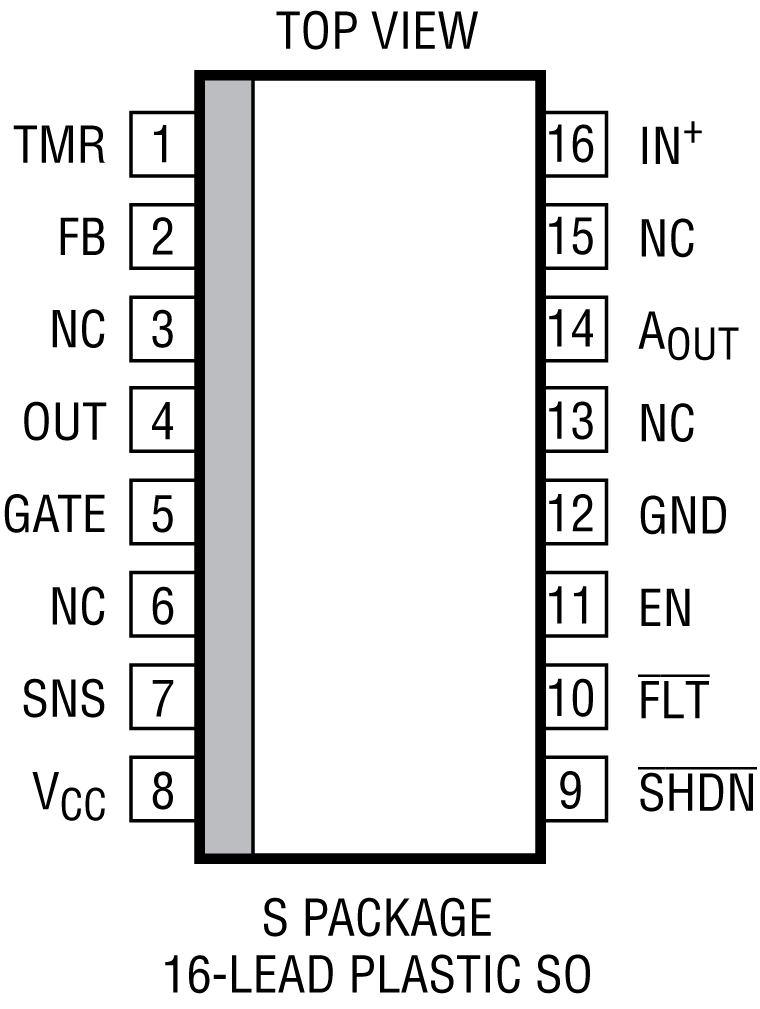

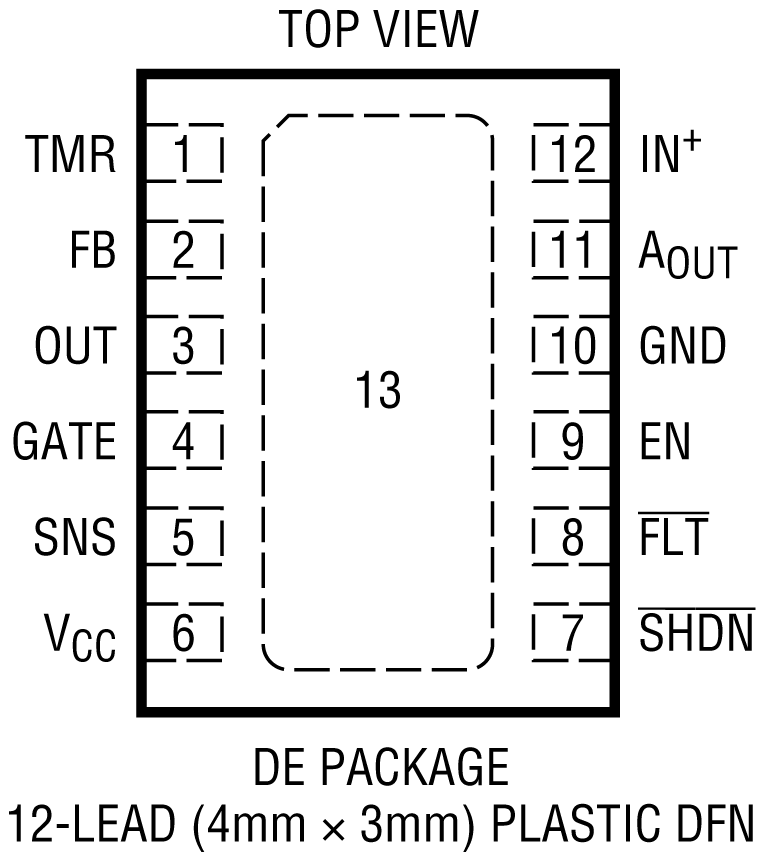

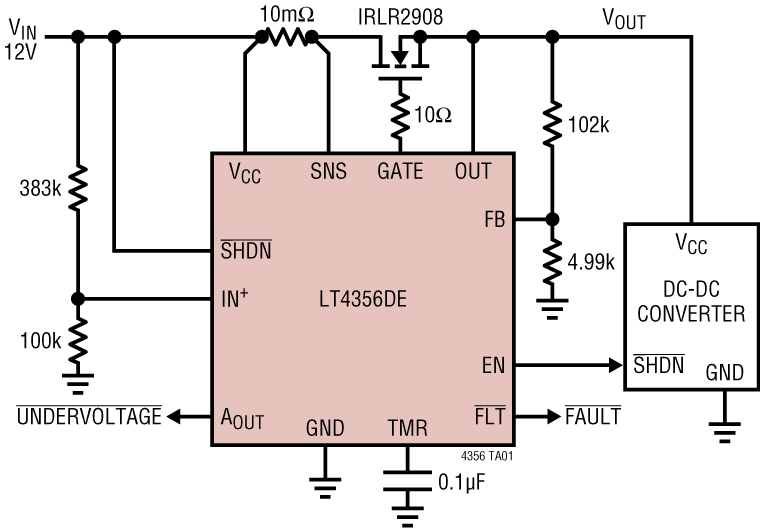

LT4356-1-4356-2 Application Circuit LT4356-1-4356-2 Pin configuration LT4356-1-4356-2 Pin Configuration LT4356-1-4356-2 Pin Configuration LT4356-1-4356-2 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

技術記事 6

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 4

下記製品はLTspiceで使用することが出来ます。:

  • LT4356-1
  • LT4356-2
  • LT4356-3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

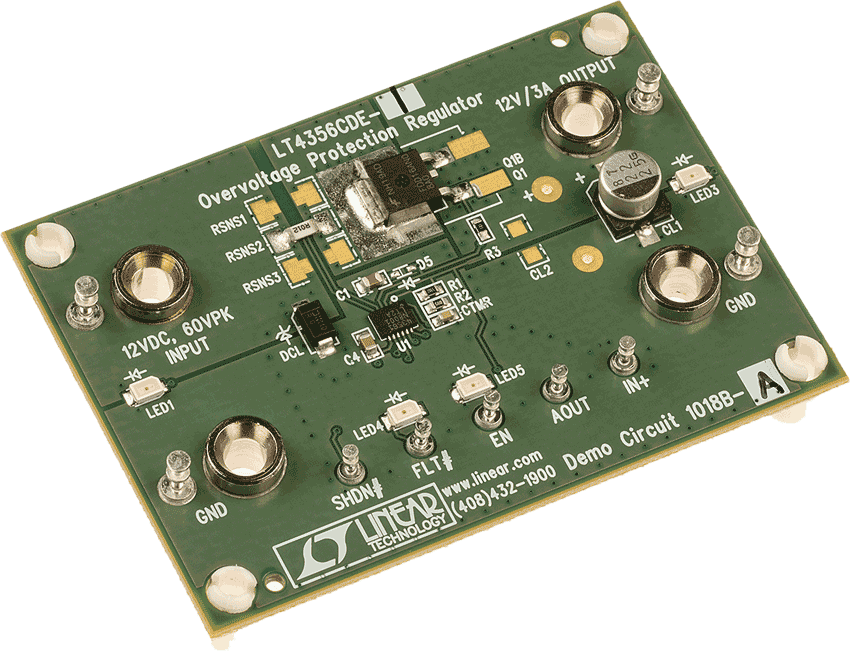

eval board
schematic 7
schematic 8
DC1018B-B

LT4356-2 デモボード | 自動再試行付き過電圧保護レギュレータ、シャットダウン中もオンを保持する補助アンプ

今すぐ購入 詳細を表示

機能と利点

  • 最大 3 A のオートモーティブ・アプリケーション向け
  • D-Pak、D2-Pak、または S-8 MOSFET のトリプル・レイアウト
  • 12 AWG ワイヤ対応の 0.093 インチタレット穴
  • 入力、出力、故障、およびイネーブルを表示するLED
  • 最大 20 A まで簡単に変更可能

製品詳細

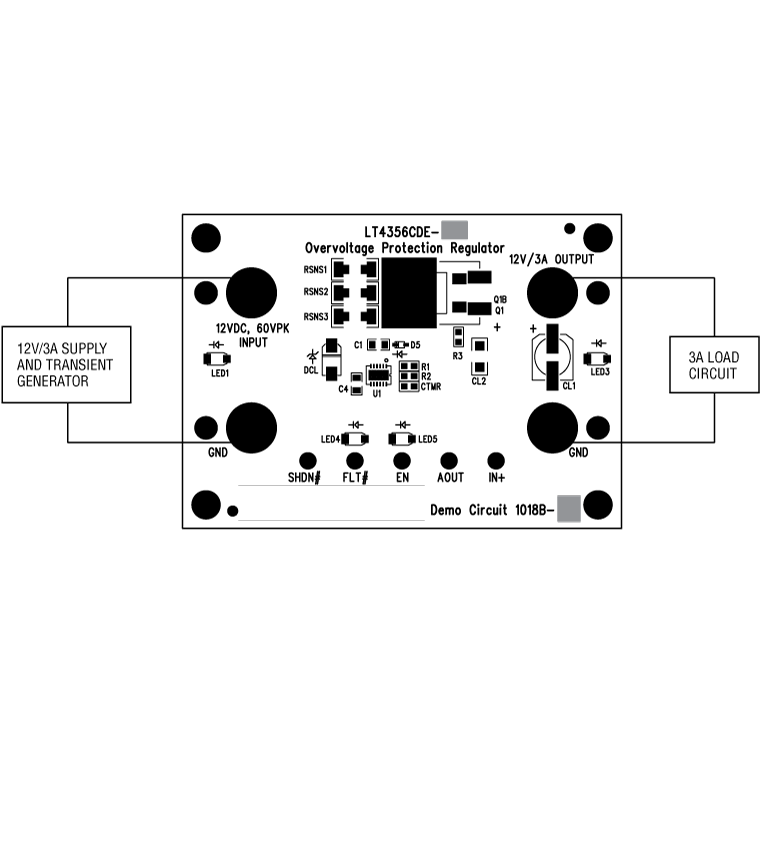

デモンストレーション回路 DC1018B-B は、12 V、3 A アプリケーションの LT4356-2 サージストッパーをショーケースします。最大 60 V の入力トランジェントは、出力で 16 V に制限されています。過電圧の条件が続くと、リミッタはトリップし、過電圧が解消された後に再試行します。

LEDは、+ 12V の入出力の存在、および障害出力の状態 FLT# とイネーブル出力 EN の状態を示します。

入出力接続は 93 mil タレットによって行われ、取り外した場合、その場での試験用に最大 12 ゲージのワイヤを挿入できます。

この回路ボードの設計ファイルが以下に提供されています。

アプリケーション

  • サーバー、ルータ、スイッチ
  • 大量保管
  • ファン・トレイ
  • オートモーティブ・モジュール
DC1018B-A
LT4356-1 Demo | Overvoltage Protection Regulator with Auto-retry

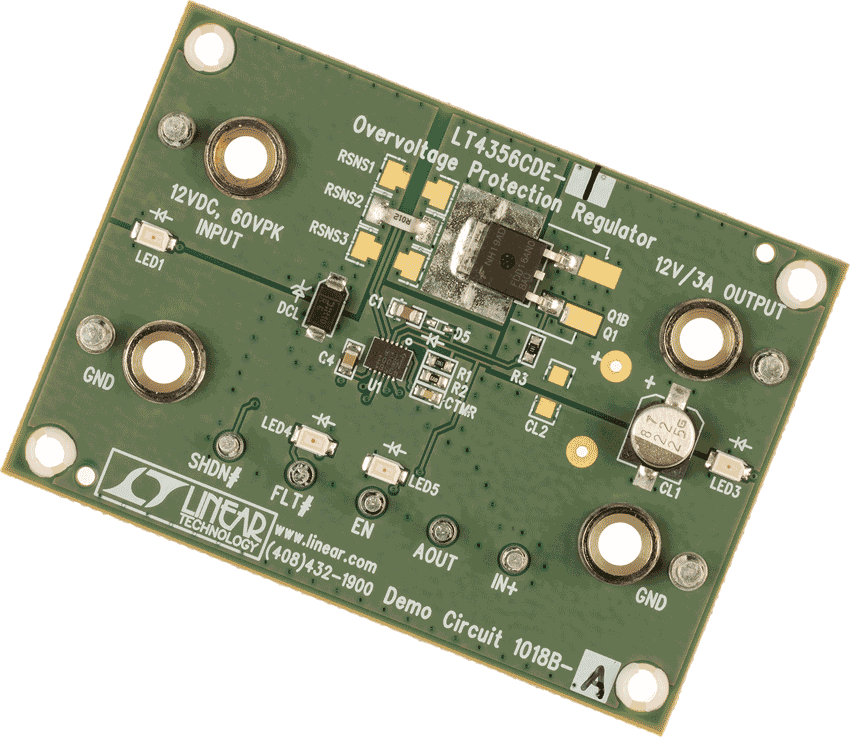

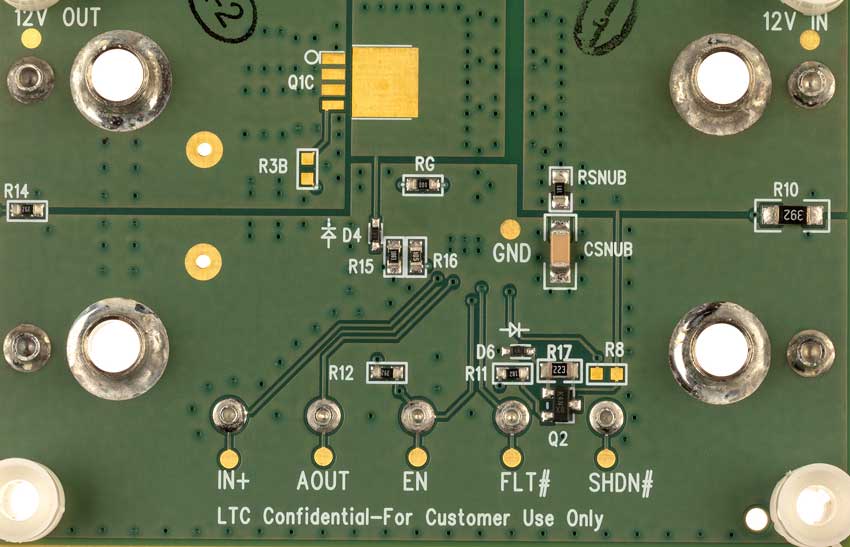

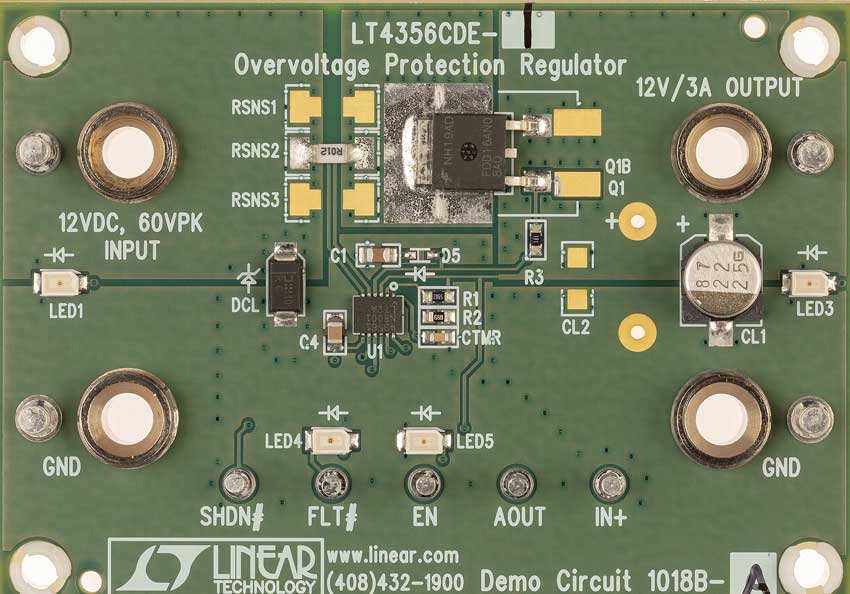

DC1018B-A Demo Board DC1018B-A Demo Board DC1018B-A Demo Board DC1018B-A Demo Board DC1018B-A Demo Board DC1018B-B - Schematic
DC1018B-B
LT4356-2 デモボード | 自動再試行付き過電圧保護レギュレータ、シャットダウン中もオンを保持する補助アンプ
DC1018B-B DC1018B-B - Schematic
